ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ
ОБРАБАТЫВАЮЩИЙ ЦЕНТР
PRIMA
ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ
ОБРАБАТЫВАЮЩИЙ ЦЕНТР PRIMA
ПРЕЗЕНТАЦИЯ КОМПАНИИ

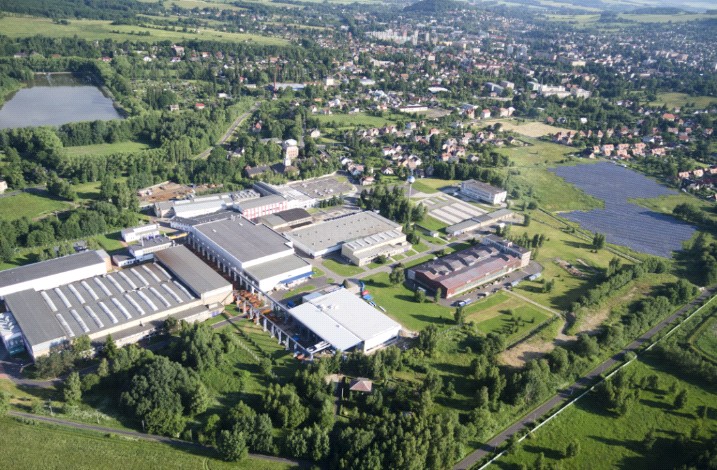

АО «ТОС ВАРНСДОРФ» с местонахождением в г. Варнсдорф (Чешская Республика) на протяжении многих лет занимается производством обрабатывающих станков. Компания была основана в 1903 году под названием «Strojнrny Arno Plauert», и сегодня является крупным машиностроительным предприятием, изделия которого известны во всем мире. Ведущий мировой машиностроительный завод, занимающийся разработкой, производством, продажей и сервисным обслуживанием обрабатывающих станков. Кроме того, компания предлагает множество дополнительных услуг и сопутствующих товаров. Компания располагает собственной командой конструкторов, которые работают над постоянным усовершенствованием станков, а также сильной производственной базой, благодаря которой компания сама же и производит станки.
СОДЕРЖАНИЕ:
1. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ 5
1.1 Обрабатывающий центр 5
1.2 Основная концепция станка 5
2. ОСНОВНЫЕ ВАРИАНТЫ СТАНКА 6
2.1 Варианты в зависимости от держателя инструмента (шпиндельной или фрезерной головки) 6
2.2 Варианты в зависимости от держателя заготовки (стола или палеты) 7
2.3 Варианты в зависимости от проведения автоматической смены инструментов 7
2.4 Вариантное исполнение в зависимости от системы управления 8
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 8
3.1 Рама станка 8
3.1.1 Параметры – Колонна 8
3.1.2 Поворотные столы с перемещением 9
3.2 Шпиндельная бабка 9
3.2.1 Шпиндельная бабка с выдвижным шпинделем 10
3.2.2 Шпиндельная бабка с интегрированным невыдвижным электрошпинделем 10
3.2.3 Шпиндельная бабка с интегрированной фрезерной головкой HUI 50 11
3.2.4 Шпиндельная бабка с интегрированной 1- или двухосевой вилочной головкой с электрошпинделем HV/E-H 11
3.2.5 Шпиндельная бабка с интегрированной двухосевая фрезерная головка HOF 50 12
3.2.6 Шпиндельная бабка с интегрированной головка фрезерная HUF 50 12
3.2.7 Шпиндельная бабка с интегрированной фрезерная головка HOIL 50 13
3.3 Направление переставных групп 13
3.4 Приводы сдвига и закрепления 14
3.4.1 Параметры – Подачи 14
3.5 Смазка станка 14
3.6 Управление станком 15
3.7 Системы управления 15
3.8 Измерения 15
3.9 Автоматическая смена инструменто 16
3.9.1 Параметры - Автоматическая смена инструментов (АСИ) 16
3.9.1.1 Выбор магазина 16
3.9.1.2 Технические данные для цепного магазина 16
3.9.1.3 Параметры остальных магазинов 16
3.10 Автоматическая замена палет 17
3.10.1 Параметры - Автоматическая замена палет 17
3.11 Энергетические источники и агрегаты 17
3.12 Капотирование станка 18
3.13 Элементы, обеспечивающие безопасность и защиту здоровъя 19
3.14 Остальные параметры 19
4. ТОЧНОСТЬ И ИСПЫТАНИЯ СТАНКА 19
4.1 Геометрическая точность станка 19
4.2 Точность позиционирования групп станка 19
4.3 Рабочая точность станка 19
4.4 Остальные испытания при выходном контроле: 20
5. БЕЗОПАСНОСТЬ И ЭКСПЛУАТАЦИЯ СТАНКА 21
6. ПОСТАВКА И ПРИЕМ, ЭКСПЛУАТАЦИЯ СТАНКА 22
7. УПАКОВКА, ТРАНСПОРТИРОВКА, СКЛАДИРОВАНИЕ 22
8. ПРИНАДЛЕЖНОСТИ 23
8.1 Нормальные принадлежности 23
8.2 Специальные принадлежности 24
8.2.1 ITS CH 8, CH 16 - Планшайба 24
8.2.2 DґAndrea - Планшайба 25
8.2.3 HPR 50 - HPR 50 - Вертикальная фрезерная головка 26
8.2.4 HUI 50 - Универсальная фрезерная головка 27
8.2.5 HUF 50 - Головка фрезерная универсальная 28
8.2.6 HOF 50 - Двухосевая фрезерная головка ортогональная 29
8.2.7 HOIL 50 - Двухосевая фрезерная головка ортогональная 30
8.2.8 CHZ TOStec - Оборудование для охлаждения инструментов 31
8.2.9 CHOV TOStec - Оборудование для охлаждения инструментов 31
8.2.10 Транспортировочная лента 32
8.2.11 Зажимный кубик 32
8.2.12 Зажимные угольники 33
8.3 Стойка осбых принадлежностей - Горизонтально-расточные станки с поворотным столом 35
8.4 Другое исполнение станка 37
9. Список основных частей, приобретенных 37
9.1 Компоненты Станки TOStec PRIMA 37
1. ХАРАКТЕРИСТИКА ИЗДЕЛИЯ
1.1 Обрабатывающий центр

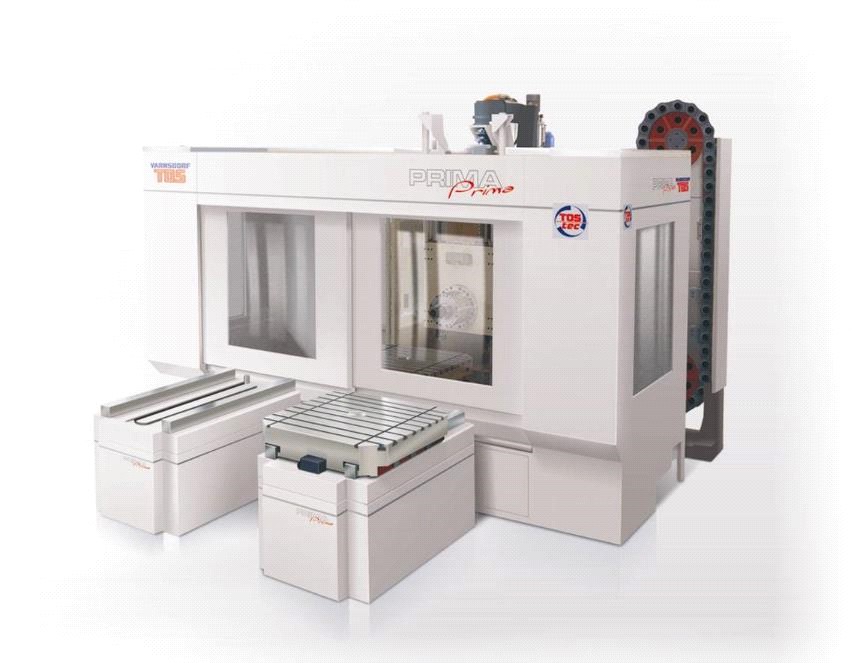

Обрабатывающий центр PRIMA – является самым маленьким представителем новейшего ряда обрабатывающих центров с сумарным названием TOStec из продукции АО «TOS VARNSDORF». Он представляет собой самый современный обрабатывающий станок для фрезерования, сверления и для применения сложных или специальных технологий.
Станок PRIMA можно характеризовать по диаметру шпинделя как машину по размеру ”100” и она предназначена для комплектной обработки самых разнообразных относительно малых обрабатываемых предметов коробчатого и плиточного характера до веса 5 т. При использовании фрезерных головок можно обрабатывать сложные по форме заготовки. После оснащения электрошпинделем станок отвечает условиям высокоскоростной обработки.
1.2 Основная концепция станка
обрабатывающий центр PRIMA - закрытый фрезерно-расточный станок состоит из неподвижной станины в „T“ образной форме с поперечно переставным вращающимся столом или с палетой и продольно передвижной стойкой. Машина задумана как компактное целое, в которое также встраивается стружечное хозяйство и циркуляция охлаждающей жидкости.
в основном исполнении станок имеет 5 полностью управляемых осей (X - поперечное перемещение стола, Y - вертикальное перемещение шпиндельной бабки, Z - продольное перемещение колонны, W - выдвижение шпинделя и B - вращение стола /два варианта в соответствии с пунктом 2.1/) и CNC управляемые обороты шпинделя с возможностью его углового позиционирования.
обрабатывающий центр PRIMA стандартно управляется системой управления HEIDENHAIN iTNC 530 HSCI и оснащен AC-цифровыми сервоприводами для привода перемещения и AC-цифровым приводом шпинделя производства фирмы Siemens. По требованию заказчика можно станок оснастить и другой системой управления (Sinumerik 840 D-SL).
|
