Переключатель «Изм.» служит для измерения р-дозы, а пороги «2—10» — для измерения рентгеновского излучения.

Технические характеристики прибора

Погрешность измерений        +20%

Время замера        30 с

Градуировка шкалы (возможные

показания прибора на табло)        0,010...9,999 мкР/ч

Универсальный учебный комплект средств экологического контроля (КИ-28 014, КИ-28 066)

В комплект входят приборы для анализа воздуха (аспиратор АМ-5) и воды (комплект индикаторных полосок «Меркоквант»).

1. Аспиратор АМ-5 в комплекте с индикаторными трубками предназначен для экспресс-анализа воздушной среды с целью определения концентрации вредных газов (СО, С02, N0x, S02, Н2S и др.).

Технические характеристики прибора

Диапазон измерений, %:

СО        0...0.25

СO2        0...2

NОх        0...5-10"3

S02        0...10

Н2S        0...6.6-10-3

Погрешность измерений        ±25%

Масса        2,5 кг

Габаритные размеры        400x300x75 мм

Количество трубок в одном комплекте        24 шт.

Аспиратор АМ-5 является устройством для прокачивания воз­духа, а индикаторные трубки служат для забора проб. Перед нача­лом работы у индикаторной трубки нужно отломить оба конуса и вставить ее в аспиратор.

Сжимая меха аспиратора, осуществляют прокачку воздуха (10 раз), в течение которой индикаторная трубка в результате химической реакции изменяет окраску.

Концентрация газа определяется путем совмещения шкалы ок­рашенного сектора на самой трубке со стандартной шкалой на коробке комплекта.

2. В комплект приборов для экспресс-анализа воды входят пена­лы с индикаторными полосками для обнаружения в воде Сl-, N0x, NH4+, Fе2+, Мn2+ и бактерий, а также приборы для определения жесткости воды и содержания растворенного кислорода. Параметры, определяемые приборами:

«Меркоквант-10 025»        жесткость воды (0...400 мг/л)

«Аквачек-5»        общий хлор (0...14 мг/л) и свободный хлор

(хлорамины) (0...10 мг/л)

«Аквачек»        нитраты (0...225 мг/л), нитриты (0... 10 мг/л)

«Меркоквант-10 024»        аммоний (NH+ 4)

«Меркоквант-10 004»        ионы Fе2+

«Меркоквант-10 005»        ионы Мп2+

«Меркоквант»        рН (2...9)

«Лачема»        рН (0...12)

«Бакточек ЕС»        количество кишечных палочек

Методика работы с приборами и приспособлениями

1.        Для проведения анализа необходимо вынуть из пенала инди­каторную полоску и подставить ее под струю воды. Через 1 — 2 мин
сверить индикацию полоски со стандартной шкалой, изображен­
ной на пенале комплекта. Полоску для определения бактерий пос­ле смачивания следует поместить в стерильный пакет и хранить в
термостате 18...22 ч при 1= 25...30°С.

2.        Определение содержания растворенного кислорода в воде
производится с помощью прибора-индикатора, для чего его ана­лизирующий электрод опускают в стеклянный цилиндр или колбу
с анализируемой пробой воды.

В комплекты КИ-28 014 и КИ-28 066 входят также радиометр «Сосна» и нитратомер типа ЭБИК.

Фотометр «Мерк» SQ-118 и аналитическая система «Спектроквант»

С помощью фотометра «Мерк» 80-118 проводятся измерения концентрации ионов и вредных веществ в водных растворах, поч­ве и твердых отходах.

Прибор снабжен вольфрамовой галогенной лампой и 12 свето­фильтрами, работает в диапазоне длин волн 365...820 нм.

Фотометр рассчитан для работы с прямоугольными или круг­лыми кюветами.

Технические характеристики прибора

Время прогрева        5 мин

Рабочая температура        10...35Х при заданной точности

и 0...50°С при расширенной точности Относительная влажность

воздуха        25.. .70%

Объем памяти        250 методов введения параметров,

250 результатов

Габаритные размеры        290*230x100 мм

Масса        3,5 кг

Прибор «Мерк SQ-118» может работать совместно с компьютером.

Аналитическая система «Спектроквант» представляет собой про­грамму, в банке данных которой содержится значение диэлектричес­кой проницаемости среды Д что позволяет отказаться от подготов­ки стандартных растворов и построения градуировочных графиков.

Порядок работы прибора следующий:

внести с помощью клавиши ввода номер метода; приготовить эталонный и анализируемый растворы; замерить рН (кислотность) измеряемого раствора; перевести фотометр в режим ожидания; запрограммировать время реакции (длительность — 5 мин); определить после сигнала зуммера содержание необходимо­го компонента в растворе путем сравнения эталонной и анализи­руемой проб.

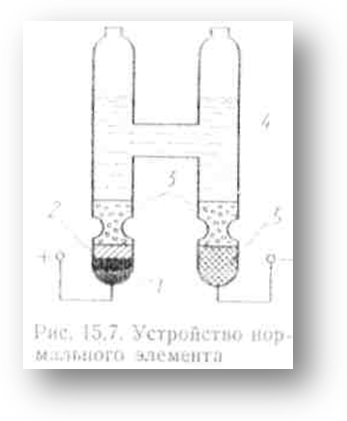

Образцовые меры электродвижущей силы. В качестве меры ЭДС используют нормальные элементы, представляющие собой гальванические элементы, способные воспроизводить ЭДС с высо­кой точностью. Нормальные элементы (НЭ) изготавливают двух типов: насыщенные и ненасыщенные. Насыщенный НЭ (рис. 15.7) состоит из герметичного стеклянного сосуда Н-образной формы. Положительным электродом 1 служит ртуть, отрицательным элек­тродом 5 — амальгама кадмия. Выводы  от электродов, выполнен платиновой проволоки, впаяны  в нижние  концы сосуда, Над ртутью расположен слой пасты 2 из смеси сернокислой ртути и сернокислого кадмия. Паста  является  деполяризатором. Электролитом  4 служит  насыщенный  раствор  сернокислого  кадмия. Насыщение  раствора  обеспечивается  кристаллами  сернокислого

кадмия 3. В зависимости от допустимого из­менения ЭДС в процентах за год насыщенные НЭ подразделяют на классы 0,0002; 0,0005; 0,001; 0,002; 0,005. Насыщенный НЭ позволяет пропускать ток не более 1 мкА и обладает чувствительностью к изменению температуры. Среднее значение ЭДС НЭ при 20°С составляет 1,0186 В.

Действительное значение ЭДС насыщен­ного НЭ при температурах, отличных от 20°С, определяют расчетным путем.

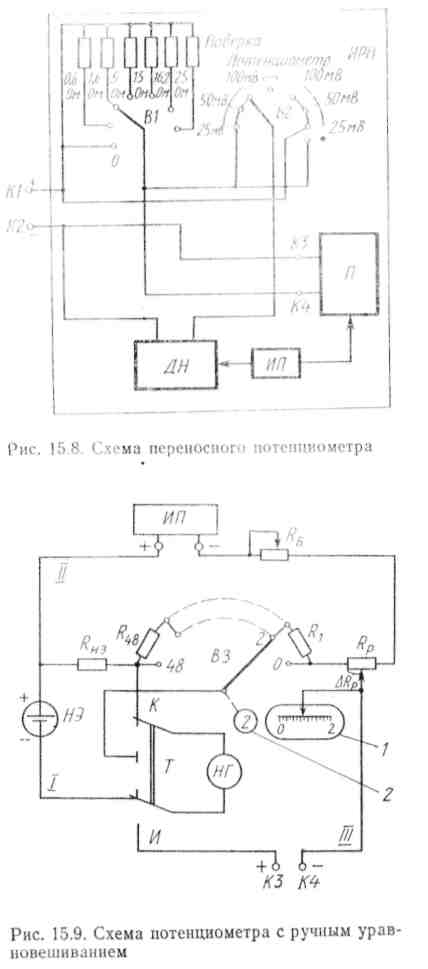

Ненасыщенные НЭ отличаются от насыщенных тем, что они заполнены ненасыщенным раствором сернокислого кадмия. ЭДС ненасыщенного НЭ составляет 1,0186— 1,0194 В. Класс точности ненасыщенных НЭ 0,002; 0,005; 0,01; 0,02. Основное достоинство ненасыщенных НЭ — способность пропускать ток до 10 мкА и малое изменение ЭДС с изменением температуры. Образцовые потенциометры постоянного тока. К числу образцо­вых потенциометров постоянного тока относятся переносные потен­циометры класса точности 0,05. Эти потенциометры предназначены для непосредственного измерения ЭДС (напряжения); поверки тех­нических ТЭТ, нормирующих измерительных преобразователей и измерительных приборов, работающих в комплекте с ними; получе­ния плавно регулируемого напряжения постоянного тока. Для вы­полнения указанных выше функций переносные потенциометры оснащаются узлами (рис. 15.8), основными из которых являются: потенциометр с ручным уравновешиванием Я; делитель напряже­ния ДН; переключатель сопротивлений В1; переключатель рода ра­боты В2; источник питания ИП (батарея из нескольких параллельно соединенных сухих элементов). Электрическая схема потенциомет­ра П с ручным уравновешиванием (рис. 15.9) состоит из трех кон­туров; контроля /, компенсации // и измерения ///. Контур контроля / включает нормальный элемент НЭ, резистор R„нэ, тумблер Т в положении К (контроль) и нуль-гальванометр НГ.

Контур компенсации // образован переменным резистором Rб, источником питания ИП, резистором Rнэ, резисторами R1 - R48 секционированного переключателя ВЗ и реохордом Rр. Контур из­мерения /// состоит из зажимов КЗ и К4, на которые подается из­меряемая ЭДС (напряжение), резисторов R1 - R48 секционирован­ного переключателя ВЗ, тумблера Т в положении И (измерение) и нуль-гальванометра НГ.

Назначение отдельных элементов контуров  /—///  аналогично

назначению  соответствую которого представлена  переключателя ВЗ, потенциометра с целью  измерения  ЭДС  (на­пряжения)  осуществляет­ся в  последовательности, рассмотренной для потенциометрической  схемы,
приведенной  на рис. 6.13. Значение        измеряемой

ЭДС (напряжения) в милливольтах равно сум­ме показании шкалы 2 (целые значения) и шка­лы 1 (дробные значения).

При измерении ЭДС (напряжения) переносным потенциометром (см. рис. 15.8) переключатель В2 должен находиться в по­ложении «Потенциометр», а переключатель В1 — на отметке 0.

При поверке автома­тических потенциометров и пирометрических милли­вольтметров переключа­тель В2 находится в поло­жении «Поверка», а пере­ключатель В1 ставится на отметку 0 (при поверке потенциометров) или на отметку, соответствующую указанной на шкале пове­ряемого милливольтметра Rвн. В процессе поверки на зажимы К1, К2 пере­носного потенциометра с ДН подается напряжение, составляющее от —5 до 100 мВ, которое одновре­менно подается и на за­жимы КЗ, К4 потенцио­метра П. В результате пе­реносной потенциометр превращается в меру на­пряжения.

Работе в режиме источника регулируемого напряжения переключатель В2 находится  в положении  ИРН, а переключатель В1 —на отметке 0. Переносной потенциометр может быть использован и для поверки сопротивления, имитирующего сопротивление линии. Для выполнения этого рода работы переключатель В2 дол жен находиться на отметке точка (.).

Образцовые меры электрического сопротивления. В качестве мер электрического сопротивления применяют - измерительные катушки сопротивлений и магазины сопротивлений классов точности 0,01 -0,05. Они широко используются при поверке логометров, автоматических электронных мостов и нормирующих измерительных преобразователей, работающих в комплекте с термопреобразователями сопротивления.

Контрольные вопросы:

Расскажите о приборах 1- го уровня Расскажите о приборах 2-го уровня Что такое универсальный учебный комплект средств экологического контроля (КИ-28 014, КИ-28 066)? Что такое образцовые меры электродвижущей силы?
