Государственной поверке подвергаются: средства измерении, применяемые государственными и ведомственными метрологически­ми службами; средства измерений, используемые для выполнения товарно-учетных к торговых операций; средства измерений, связан­ные с охраной здоровья, труда и противопожарной профилакти­кой; средства измерений, используемые для регистрации спортив­ных национальных и международных рекордов.

Все остальные средства измерении, в том числе средства техно­логических измерений, подлежат обязательной ведомственной по­верке.

При положительном исходе поверки средства измерений на него наносят поверочное клеймо — знак, удостоверяющий факт проверки и признания средства измерений годным к применению.

Передача размера единиц от эталона к образцовым и рабочим средствам измерений

Основой обеспечения единства измерений является воспроизведе­ние, хранение и передача размера установленных единиц физиче­ских величин.

Названные технологические процедуры осуществляются с помо­щью эталонов и образцовых приборов.

Назначение эталонов — воспроизведение и хранение единиц фи­зических величин. Эталоны хранятся и используются в метрологиче­ских институтах и ведущих организациях Государственной метро­логической службы.

Передача размеров единиц  от эталонов  к рабочим  средствам измерений  осуществляется  с  помощью  образцовых  средств измерений. Порядок этой  передачи  устанавливается  поверочными схемами.

Поверочная схема — утвержденный в установленном порядке до­кумент, устанавливающий средства, методы и точность  передачи размера единицы от эталона или исходного  образцового  средства измерений рабочим средствам измерений

Различают государственные, ведомственные и локальные поверочные схемы.

Государственные поверочные схемы  разрабатываются  главными центрами государственных эталонов и обобщаются  в  виде госу­дарственных стандартов на общесоюзные  поверочные  схемы. Они служат основанием для ведомственны и локальных поверочных схем.

Ведомственные поверочные схемы разрабатываются ведомственными поверочными метрологическими  службами  и  распространяются на средства измерений, поверяемые внутри ведомства.

Локальные поверочные  схемы  разрабатываются  метрологическими службами предприятий и распространяются на средства измерений, поверяемые этой  метрологической  службой  Локальные поверочные схемы составляются при наличии более двух ступеней передачи размера единицы физической величины.

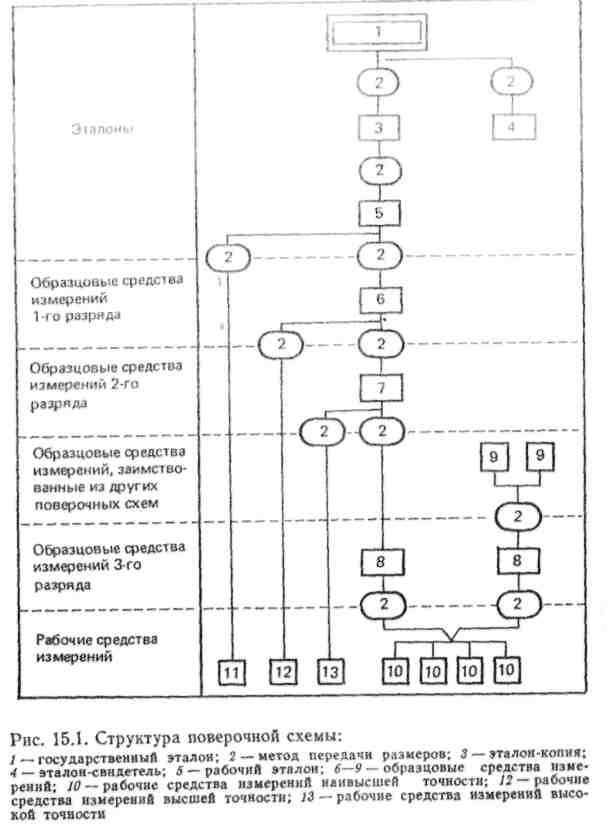

Поверочные схемы состоят из чертежа (рис. 15.1) и текстовой части. У локальных поверочных схем текстовая часть может отсутствовать

Регулировка, градуировка и поверка средств измерений

Техническое единообразие средств измерений  достигается их регулировкой, градуировкой и поверкой

Регулировка средств измерений — это совокупность операций, имеющих целью уменьшение основной погрешности до предельно допустимого значения путем уменьшения систематической составляющей погрешности средств измерений.

Необходимость в регулировке возникает из-за несовершенства технологии изготовления средств измерений. Для выполнения регулировки в средствах измерений предусматривают элементы или узлы, изменение параметров которых обеспечивает уменьшение аддитивной или мультипликативной погрешности. Для уменьшения аддитивной погрешности в составе средств измерений предусматривается узел регулировки нуля, а для уменьшения мультипликативной погрешности — узел регулировки чувствительности.

При регулировке выбирают несколько точек (значений измеряемой величины) в пределах диапазона измерений, в которых систематическая погрешность путем регулировки сводится к нулю. Эти точки называют точками регулировки.

На практике в качестве точек регулировки принимают начальное и конечное, среднее и конечное или начальное, среднее и конечное значения измеряемой величины в диапазоне измерений.

Градуировка (тарировка) средств измерений — это определение градуировочной характеристики средств измерений.

Применительно к измерительным приборам под градуировкой понимают процесс нанесения отметок на шкалы их или определение значений измеряемой величины, соответствующих уже нанесенным на шкалы отметкам, с целью составления градуировочных  характеристик или таблиц.

При этом различают: градуировку типовых шкал, индивидуальную градуировку шкалы и градуировку условной шкалы.

Градуировка типовых (печатных) шкал применяется для подавляющего большинства рабочих и многих образцовых измерительных приборов. Шкалы этих приборов изготовляются заранее в соответствии с уравнением номинальной статической  характеристики. При регулировке прибора регулировочным  узлам  придают течения, при которых систематическая погрешность в точках регулировки равна нулю

Индивидуальная градуировка  шкала осуществляется  в тех случаях,

когда статическая характеристика  неленейна и  близка к линейной, но систематическая погрешность изменяется  в  диапазоне измерений от прибора к прибору так  что  регулировкой не удается уменьшить основную погрешность до пределов ее допустимых значений.

В процессе индивидуальной градуировки на шкалу прибора наносятся отметки, соответствующие  положениям  указателя при не скольких наперед заданных или принятых  значениях измеряемой личины, которые последовательно подаются к прибору. Градуировка условной шкалы состоит в определении с помощью образцовых средств измерений значений измеряемой величины, советующих нескольким наперед  заданным  или выбранным от - меткам этой шкалы. Получаемая  при  такой  градуировке  зависимость представляется графиком или таблицей. Поверка средств измерений, т. е. определение их погрешности, выполняется  при условиях, которые оговорены в названной нормативной документации. Причем степень необходимости ограничения условий поверки определяется зависимостью показаний средства  измерений от этих условий.

Общим при этом является требование, в соответствии с которым основная погрешность средства измерений должна определяться в процессе поверки при нормальных условиях.

Поверка обычно осуществляется на специальных или собранных из соответствующих средств измерений и вспомогательных устройств поверочных установках.

В общем случае поверочной установкой называют измерительную установку, укомплектованную образцовыми средствами измерений и предназначенную для поверки других средств измерений.

Узловым вопросом при поверке является выбор соотношения между допустимыми погрешностями образцового и поверяемого средств измерений. В общем случае это соотношение выбирают в интервале от 1 : 2 до 1 : 10. Чаще других используются соотношения 1 : 3 или 1 : 5. Соотношение 1 : 3 применяется в тех случаях, когда при поверке вводят поправки к показаниям образцового средства измерений, а соотношение 1:5 — когда эти поправки не вводят. Очень важным при этом является соотношение диапазонов измере­ний образцового и поверяемого средств измерений. Верхний предел измерений образцового средства измерений должен быть равен или незначительно превышать верхний предел измерений поверяемого средства измерений.

Необходимая точность образцовых средств измерений, а иногда и их типы регламентируются нормативными документами по повер­ке конкретных средств измерений. Сама операция поверки средств измерений по существу предоставляет собой  передачу единицы от образцовых к рабочим средствам  измерений. Та же операция (рис. 15.1) осуществляется  при передаче  размера  единицы от эталонов к образцовым средствам измерений.

Для средств технологических измерений применяются следующие методы поверки: непосредственное сличение средства измерения с образцовым средством измерений того же вида; прямое измерение поверяемым средством измерений величины, воспроизводи мой образцовой мерой

При поверке измерительного прибора методом прямого измерения величин, воспроизводимых образцовыми мерами, значения последних выбирают равными соответствующим (чаще всего оцифрованным) отметкам шкалы измерительного прибора.

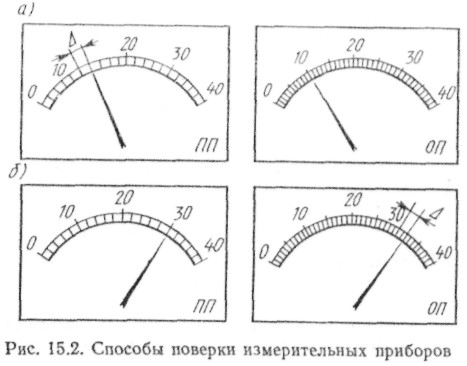

При поверке измерительного прибора методом непосредственного сличения с образцовым на вход этих измерительных приборов подается поочередно несколько значений измеряемой величины (обычно соответствующих оцифрованным отметкам) и определяют разность показаний образцового и поверяемого прибора. Определение этой разности осуществляется одним из двух способов (рис. 15.2).

По первому способу путем изменения измеряемой величины устанавливают ее значение, соответствующее поверяемой отметке на шкале образцового прибора ОП (рис. 15.2, а), а по шкале поверяемого прибора определяют погрешность А.

По второму способу значение измеряемой величины устанавли­вают по шкале поверяемого прибора ПП  (рис.  15.2, б), а погреш­ность А определяют по шкале образцово­го прибора ОП.

Первый способ удобен при автомати­зации поверочных работ. Он позволяет с помощью одного образцового прибора и одного устройст­ва, воспроизводяще­го измеряемую вели­чину, поверять сразу несколько приборов.

Второй способ по­зволяет точнее, чем  первый, определять погрешность, так как шкалы образцового прибора имеют большее число делений, чем шкалы поверяемого. Такое преимущество данного способа про­является только при тщательной установке указателя поверяемого прибора на оцифрованные отметки шкалы.

Как при поверке измерительных приборов методом прямого измерения величин, воспроизводимых мерами, так и при поверке методом  непосредственного  сличения с образцовым прибором  наибольшую, полученную во  всем  диапазоне измерения погрешность принимают за основную погрешность поверяемого измерительного прибора.

Для измерительных приборов, у которых нормировано значение вариации, при поверке показания снимают минимум дважды: при плавном  возрастании измеряемой величины и при ее плавном убывании. При этом устанавливаются такие значении изменяемой величины, при которых указатель подходит к соответствующей отметке шкалы с одной или с другой стороны, не переходя ее. За значение вариации принимают наибольшее значение из полученных для всех поверяемых отметок в диапазоне измерений

Поверка измерительных преобразователей осуществляется обычно теми же методами, что и поверка измерительных приборов при пяти и более заранее принятых  значениях измеряемой величины, равномерно распределенных по диапазону измерений.

Воспроизведение или измерение входной величины осуществляется соответственно образцовой мерой или образцовым измерительным прибором, а для измерения выходного сигнала также исполь­зуют образцовый измерительный прибор. Результат поверки пред­ставляется погрешностью и вариацией по выходу и по входу
