ОТДЕЛЕНИЕ СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ ЗДАНИЙ И СООРУЖЕНИЙ
СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ 6
ЖУРНАЛ
ВЫПОЛНЕНИЯ ЛАБОРАТОРНО-ПРАКТИЧЕСКИХ РАБОТ
ПМ 01Тема 2: Инженерно-геологическое и геодезическое обеспечение
строительства зданий и сооружений
для профессии (специальности) 08.02.01 «Строительство и эксплуатация зданий и сооружений».
Выполнил:
Принял:
2017г
Введение
Инженерные изыскания на стройплощадке представляют собой важнейший этап любого строительного процесса, не зависимо от типа сооружения. От полноты и качества инженерно-геологических и геодезических изысканий зависит уровень достоверности исходной информации для проектирования, которая, определяет рациональность выбора типа фундамента и конструкций сооружения, степень безопасности технологии его возведения, необходимость и объем проведения тех или иных предупредительных мероприятий, что во многом определяет стоимость и надежность объекта.
Инженерная геология является научно-технической отраслью геологии, изучающей особенности и закономерности взаимодействия геологической среды с инженерными сооружениями. Объектом инженерной геологии являются верхние слои и горизонты земной коры, геологические условия их формирования и залегания, морфологические, прочностные и динамические характеристики в связи с инженерно-хозяйственной активностью человека.
Главные задачи инженерной геологии, включающие изучение геолого-тектонических, геоморфологических, сейсмических и техногенных факторов, концентрируются на разработке инженерно-геологического обоснования, которое в обязательном порядке предваряет строительство объектов со статусом инженерных сооружений. Это гражданские и промышленные здания и постройки, автомобильные и железные дороги, плотины, мосты, аэродромы, метрополитены, подземные выработки, подземные коммуникации и множество других объектов.
Таким образом, инженерная геология призвана обеспечивать проектировщиков, строителей и службы эксплуатации хозяйственных объектов всеми данными, необходимыми для проектирования и строительства, а также для выполнения мероприятий, связанных с их эксплуатацией.
Цели и задачи выполнения
лабораторно-практических работ
Выполнение лабораторных, практических и расчетно-графических работ является частью программы подготовки специалистов среднего звена по специальности 08.02.01 «Строительство и эксплуатация зданий и сооружений» в рамках изучения ПМ 01Тема 2: Инженерно-геологическое и геодезическое обеспечение строительства зданий и сооружений.
Целью выполнения работ является освоение общих и профессиональных компетенций в соответствии с ФГОС СПО:
ПК 2.1. Организовывать и выполнять подготовительные работы на строительной площадке: Уметь читать генеральный план; читать геологическую карту и разрезы; читать разбивочные чертежи; осуществлять геодезическое обеспечение в подготовительный период; осуществлять подготовку строительной площадки в соответствии с проектом организации строительства и проектом производства работ;
Знать порядок отвода земельного участка под строительство и правила землепользования; основные параметры состава, состояния грунтов, их свойства, применение; основные геодезические понятия и термины, геодезические приборы и их назначение; основные принципы организации и подготовки территории;
Задачей выполнения лабораторно-практических работ является ознакомление студентов с методикой определения вида минералов и горных пород по внешним признакам, физических свойств породы и обработку опытных данных в соответствии с действующими стандартами, а также приобретения практического опыта работы с геологическими картами и разрезами, описания инженерно-геологических условий участка строительства.
Материально-техническое обеспечение
лабораторно-практических работ
Учебник «Основы инженерной геологии, геоморфологии и почвоведения» Платов Н, М.: Издательство Academia, 2012;
Методические указания к выполнению лабораторных и практических работ;
Журнал лабораторных и практических работ;
Комплект лабораторных образов минералов;
Геологические карты М1:1000000
Перечень лабораторных и практических работ,
выполняемых при изучении модуля
Лабораторная работа №1:
«Определение физических свойств породообразующих минералов».
Лабораторная работа №2:«Определение наименования горных пород по внешним признакам».
Практическая работа №1:«Классификация грунтов по их физическим характеристикам».
Практическая работа №2:«Построение разреза по геологической карте».
Практическая работа №3:«Построение инженерно-геологического разреза по данным буровых скважин».
Указания по выполнению, оформлению
и защите лабораторных и практических работ
1. При выполнении лабораторных работ студенту необходимо иметь при себе учебную литературу, чертежные инструменты, микрокалькулятор.
2. Перед началом работ студент должен ознакомиться с методикой проведения исследования и разобраться в очередности выполнения опытов, расчетов и графическим оформлением данной работы.
3. Лабораторный журнал заполняется аккуратно чернилами, графики и чертежи выполняются карандашом в выбранном масштабе, с нанесением всех необходимых буквенных обозначений и единиц измерения.
4. При сдаче зачета по дисциплине студент должен предъявить заполненный лабораторный журнал, со всеми проверенными и подписанными преподавателем работами.
5. Защита лабораторных и практических работ включает ответ контрольные, а так же дополнительные вопросы на усмотрение преподавателя.
ЛАБОРАТОРНАЯ РАБОТА №1
Определение физических свойств породообразующих минералов
Заполните таблицу:
№ п/п | Минерал | Цвет | Блеск | Твердость по Моосу | Спайность | Излом | Особые свойства | Класс | Генезис | Значимость минерала в породообразовании |
минерала | черты | |||||||||
Бланк №1
ЛАБОРАТОРНАЯ РАБОТА №2
Определение наименования горных пород по внешним признакам
Заполните таблицу:
№ п/п | Наименование породы | Состав минералов | Структура | Текстура | Степень выветривания | Генезис породы | Применение в строительстве |
Бланк №2
ПРАЧЕСКАЯ РАБОТА №1
Классификация грунтов по их физическим характеристикам
Задача: Классифицируйте грунт, если он имеет следующие физические характеристики:
№ варианта | фракции 2–1мм, % | фракции 1–0.5мм, % | фракции 0.5-0.25мм,% | фракции 0.25-0.1мм,% | фракции < 0.1мм,% | е | Sr | Ip | IL |
1 | - | 10 | 50 | 20 | 20 | 0,60 | 0,62 | - | - |
2 | 16 | 37 | 10 | 14 | 23 | 0,68 | - | 3 | 0 |
3 | - | 5 | 17 | 25 | 53 | 0,71 | - | 6 | 0,5 |
4 | 10 | 20 | 15 | 45 | 10 | 0,71 | 0,63 | ||
5 | 1 | 4 | 12 | 14 | 69 | 0,65 | - | 4 | 1,5 |
6 | 7 | 12 | 14 | 21 | 46 | 0,68 | - | 5 | 0,9 |
7 | - | 4 | 19 | 27 | 50 | 0,62 | - | 6 | 1,2 |
8 | - | - | 30 | 55 | 15 | 0,65 | 0,81 | - | - |
9 | 12 | 39 | 12 | 10 | 27 | 0,66 | - | 7 | 0 |
10 | - | 9 | 11 | 24 | 56 | 0,71 | - | 8 | 0 |
11 | - | 30 | 18 | 20 | 32 | 0,59 | 0,48 | ||
12 | 13 | 31 | 13 | 11 | 32 | 0,64 | - | 9 | 0,20 |
13 | 1 | 7 | 21 | 16 | 55 | 0,84 | - | 11 | 0,42 |
14 | 3 | 9 | 17 | 24 | 47 | 0,60 | - | 12 | 0,72 |
15 | - | 50 | 10 | 25 | 15 | 0,52 | 0,48 | - | - |
16 | 3 | 10 | 17 | 16 | 54 | 0,68 | - | 15 | 0,95 |
17 | - | 4 | 12 | 27 | 57 | 0,75 | - | 11 | 0,68 |
18 | 7 | - | 14 | 26 | 53 | 0,95 | - | 18 | 0,56 |
19 | - | 2 | 13 | 10 | 75 | 0,87 | - | 25 | 0,10 |
20 | 5 | 25 | 25 | 30 | 15 | 0,67 | 0,54 | ||
21 | - | 40 | 30 | 5 | 25 | 0,60 | 0,58 | ||
22 | 3 | 10 | 17 | 16 | 54 | 0,68 | - | 15 | 0,95 |
23 | - | 4 | 12 | 27 | 57 | 0,75 | - | 11 | 0,68 |
24 | 7 | - | 14 | 26 | 53 | 0,95 | - | 18 | 0,56 |
25 | 1 | 12 | 10 | 19 | 58 | 0,85 | - | 13 | 0,85 |
Вариант выбирается в соответствии с номером студента по списку
ПРАКТИЧЕСКАЯ РАБОТА № 2
Построение разреза по геологической карте
Выкопировка из геологической карты масштаба 1:1000000
|
|
Схематический геологический разрез по линии
Описание геологического строения территории
к схематическому геологическому разрезу
Бланк№3
ПРАКТИЧЕСКАЯ РАБОТА № 3
Построение инженерно-геологического разреза по данным буровых скважин

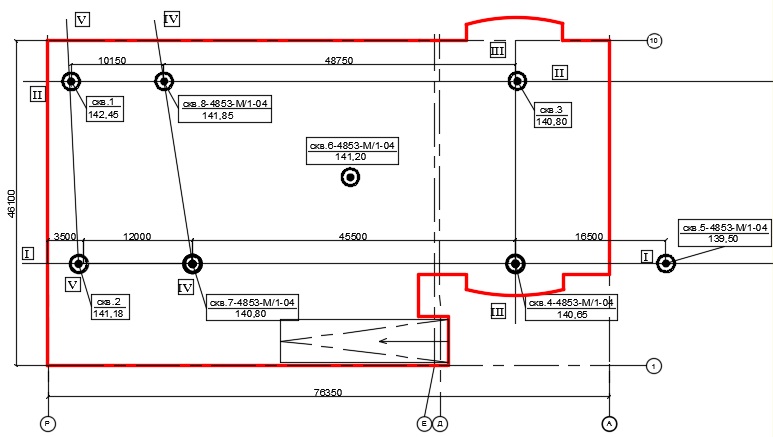

План размещения скважин
|
Условные обозначения:
|
Вариант сечения для построения разреза задается преподавателем
Данные инженерно-геологических изысканий по скважинам
№ Скв | Глубина бурения, м | Отметка водоносного г-та, м | ИГЭ-1 Мощность слоя, м | ИГЭ-2 Мощность слоя, м | ИГЭ-3 Мощность слоя, м | ИГЭ-4 Мощность слоя, м | ИГЭ-5 Мощность слоя, м |
Скв-1 | 18 | -7,80 | Насыпной песчано-глинистый (tQ IV); 2,10 | Суглинок полутв. (fg QII); 0,50 | Песок мелкий плотный (J3); 8,70 | Суглинок туго пластич. (J3); 3,30 | Глина полутв. (J3); |
Скв-2 | 18 | -6,40 | Насыпной песчано-глинистый (tQ IV); 1,20 | Суглинок полутв. (fg QII); 2,90 | Песок мелкий плотный (J3); 8,80 | Суглинок туго пластич. (J3); 3,90 | Глина полутв. (J3); |
Скв-3 | 18 | -6,50 | Насыпной песчано-глинистый (tQ IV); 1,20 | - | Песок мелкий плотный (J3); 10,00 | Суглинок туго пластич. (J3); 1,70 | Глина полутв. (J3); |
Скв-4 | 18 | -6,60 | Насыпной песчано-глинистый (tQ IV); 0,90 | Суглинок полутв. (fg QII); 1,40 | Песок мелкий плотный (J3); 12,00 | Суглинок туго пластич. (J3); 2,70 | Глина полутв. (J3); |
Скв-5 | 18 | -8,00 | Насыпной песчано-глинистый (tQ IV); 0,60 | Суглинок полутв. (fg QII); 1,60 | Песок мелкий плотный (J3); 11,50 | Суглинок туго пластич. (J3); 3,20 | Глина полутв. (J3); |
Скв-6 | 18 | -6,54 | Насыпной песчано-глинистый (tQ IV); 1,00 | Суглинок полутв. (fg QII); 1,60 | Песок мелкий плотный (J3); 10,20 | Суглинок туго пластич. (J3); 2,50 | Глина полутв. (J3); |
Скв-7 | 18 | -8,20 | Насыпной песчано-глинистый (tQ IV); 0,60 | Суглинок полутв. (fg QII); 2,20 | Песок мелкий плотный (J3); 8,80 | Суглинок туго пластич. (J3); 2,40 | Глина полутв. (J3); |
Скв-8 | 18 | -6,80 | Насыпной песчано-глинистый (tQ IV); 2,00 | Суглинок полутв. (fg QII); 0,40 | Песок мелкий плотный (J3); 8,60 | Суглинок туго пластич. (J3); 3,20 | Глина полутв. (J3); |
Описание геологического строения территории
к инженерно-геологическому разрезу
Геоморфология территории.
Геологическое строение.
Инженерно-геологическая характеристика пород.
Гидрогеологические условия.
Геологические и инженерно-геологические явления и процессы.
Бланк №4

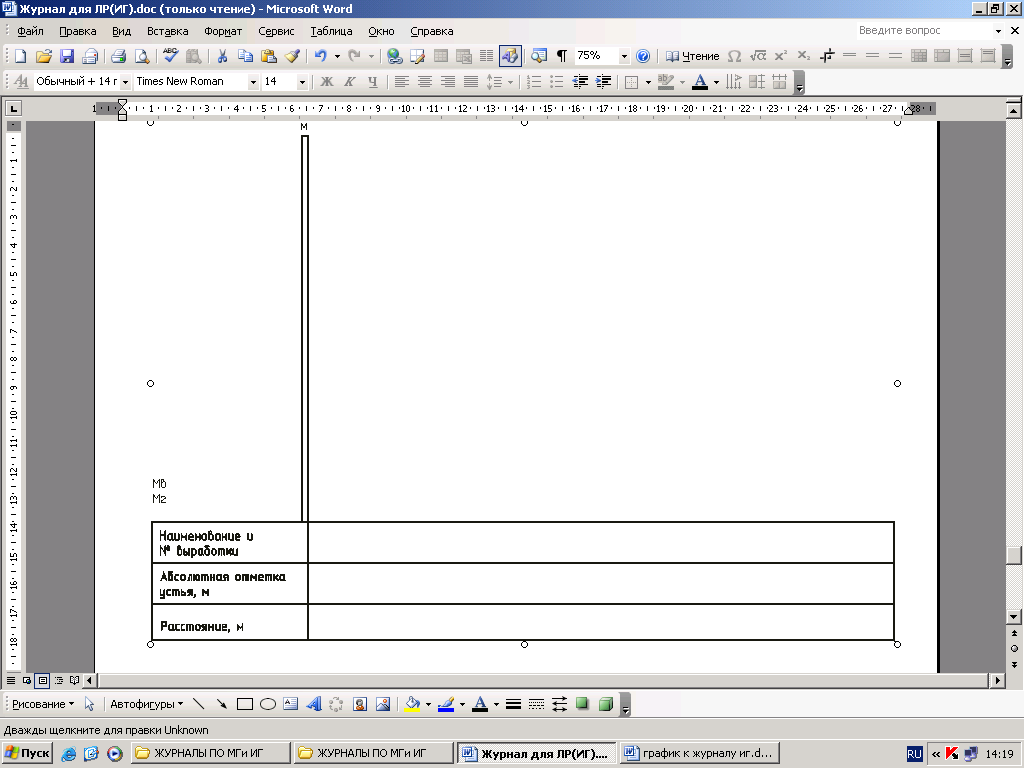

Бланк №5
Условные обозначения:
Контрольные вопросы:
Лабораторная работа №1
Что называется минералами? Как они образуются? По каким внешним признакам отличают минералы? Какие минералы называют породообразующими? Что понимают под блеском минералов? Что означает спайность минералов? Как классифицируют минералы по кристаллохимическим свойствам?Лабораторная работа №2
Что называется горной породой? Как классифицируют горные породы по их генезису? Чем отличаются интрузивные (глубинные) горные породы от эффузивных (излившихся)? Что понимают под структурой и текстурой магматических горных пород? Назовите основные типы структур и текстур. Как образуются осадочные горные породы?Практическая работа №1
Какие осадочные горные породы растворимы в воде? Что собою представляет торф? Почему он непригоден в качестве естественного основания для инженерных сооружений? Чем отличается гравий от дресвы, галечник от щебня? Как образуются метаморфические горные породы? Назовите виды метаморфизма. Как отличить мрамор от кварцита?Практическая работа №2
Что представляют собой геологические карты? Как подразделяются геологические карты в зависимости от их масштаба? Как изображают возраст горных пород на геологических картах? Как изображают на геологических картах разрывные нарушения (сбросы, сдвиги и т. п.)? Как учитывают возраст горных пород при построении схематического разреза по геологической карте?Практическая работа №3
Что называется инженерно-геологическим разрезом? С какой целью строят инженерно-геологический разрез? Что изображают на нем? Что такое слой? Что называют кровлей и подошвой слоя? Как вычислить абсолютную отметку подошвы слоя? Какими индексами обозначаются на разрезе аллювиальные, озерные, морские, эоловые отложения?Рекомендуемая литература
ГОСТ 25100 -2011. Грунты. Классификация.
ГОСТ 21.302-96 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям.
СП 11-105-97 Инженерно-геологические изыскания для строительства.
Основы инженерной геологии, геоморфологии и почвоведения Платов Н, М.: Издательство Academia, 2012.
, «Геодезия»- М.: Издательство Academia, 2014.
