Эндопротезирование тазобедренного сустава у пациентов с тяжелыми степенями дисплазии (стр. 2 )

– нарушения пространственной ориентации проксимального отдела бедренной кости и вертлужной впадины,

– нарушения процессов роста и оссификации костных компонентов сустава,

– диспластические изменения мягкотканных компонентов.

К вторичным изменениям относятся: патологическая перестройка структуры головки бедренной кости, деформация ее хрящевой части, патологическое состояние хрящевого лимбуса и изменение объема суставной капсулы.

В зависимости от величины проксимальной миграции (подвывиха) головки бедренной кости на передне-задней рентгенограмме таза согласно классификации J. F. Crowe различают четыре степени дисплазии вертлужной впадины: I степень – подвывих менее чем 50% диаметра головки; II степень – подвы - вих от 50% до 74%; III степень – подвывих от 75% до 100%; IV степень – более 100% головки находится вне вертлужной впадины (полный вывих головки бедренной кости) (рис. 1).

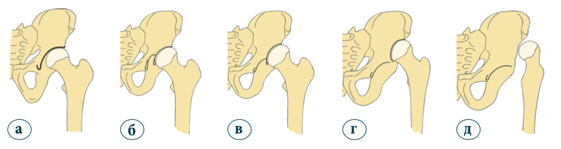

Рис. 1 Степени дисплазии по классификации J. Crowe: а - норма, б – I степень, в - II степень, г - III степень, д – IV степень.

C классификацией J. F. Crowe перекликается классификация, предложенная G. Hartofilakidis c соавторами, которая имеет чисто практическую направленность – оценку состояния сустава перед предстоящим эндопротезированием. авторы выделили три типа дисплазии (рис. 2).

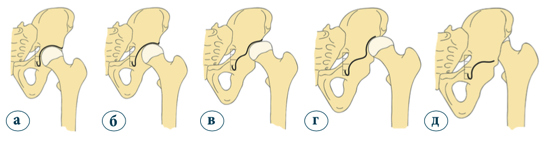

Рис. 2 степени дисплазии в соответствии с классификацией G. Hartofilakidis: а – тип а; б – тип B1; в – тип B2; г – тип C1; д – тип с2

При типе а головка находится в истинной вертлужной впадине. второй тип (в) характеризуется низким вывихом, при котором формируется ложная впадина. нижняя часть последней контактирует с истинной впадиной. данный тип подразделяется на в1, при котором расстояние от верхнего края истинной впадины до нижнего края ложной впадины составляет не мнее 50% диаметра головки, и в2, при котором это расстояние меньше 50% диаметра головки. третий тип (с) – высокий вывих, при котором головка не контактирует с истинной впадиной, также подразделяется на две подгруп - пы: с1 (ложная впадина располагается на уровне крыла подвздошной кости) и с2 (ложная впадина отсутствует).

Анатомические нарушения при I степени дисплазии по Crowe (тип а по Hartofilakidis) проявляются в виде уплощения вертлужной впадины и краниолатеральной ее инклинации (т. н. скошенная крыша вертлужной впадины), характеризуются увеличением угла тоннис свыше 10°, углом верти - кального наклона вертлужной впадины более 40° и углом виберга менее 20°. также отмечается дефицит покрытия головки бедренной кости, чаще в передне-верхней части. Большая степень дисплазии проявляется дальнейшим краниолатеральным смещением бедра и сопутствующими изменениями вертлужной впадины, головки и проксимального отдела бедренной кости. При подвывихе головки бедренной кости (II и III степени) истинная вертлужная впадина заполнена жировой и рубцовой тканями, а головка располагается выше – на месте вновь сформированного сустава. Cогласно классификации G. Hartofilakidis, эта степень подвывиха головки бедренной кости относится к низким вывихам (low dislocation) и, в свою очередь, подразделяется на две подгруппы (в1 и в2). Такое разделение имеет скорее практический интерес с точки зрения потребности в костной пластике вертлужной впадины, поскольку степень смещения обе классификации оценивают достаточно точно.

Определение степени изменения длины конечности

При применении операции без остеотомии величину низведения конечности необходимо измерять по стандартной методике: определять расстояние от малого вертела до точки, находящейся на линии, соединяющей «фигуры слезы» до и после операции. Разница этих показателей и являлась степенью удлинения конечности в результате операции.

Степень укорочения нижней конечности при одностороннем поражении выявляется аналогичным способом: определяется расстояние от малого вертела до точки, находящейся на линии, соединяющей «фигуры слезы» и сравнивали с противоположным здоровым суставом. Разница этих показателей и являлась степенью укорочения конечности в результате операции (рис. 3).

Рис. 3. Измерение укорочения нижней конечности

При одностороннем врожденном вывихе бедра, когда в некоторых случаях малый вертел не визуализировался, укорочение определялось по смещению центра ротации по отношению к анатомическому или по смещению большого вертела.

При двухстороннем поражении, особенно в случае врожденного вывиха бедра, определяли анатомическое укорочение конечности путем измерения смещения центра ротации по отношению к истинному.

При использовании остеотомии по T. Paavilainen был разработан способ определения величины низведения конечности: измеряли расстояние от наиболее удаленной точки большого вертела и точки, находящейся на линии, соединяющей «фигуры слезы» до операции, а после операции от такого же измерения еще вычитали отрезок дистального фрагмента бедренной кости в проекции которого располагался синтезированный большой вертел (рис. 4).

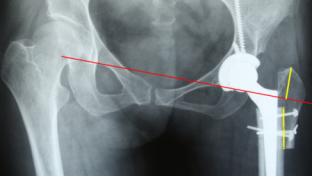

Рис. 4. Способ измерения удлинения конечности (изменения длины)

Определение величины смещения центра ротации

В случае одностороннего поражения определение центра ротации не вызывает трудностей и проводится переносом центра ротации со здоровой стороны. При двухстороннем поражении, определение центра ротации представляет значительные трудности.

В литературе встречается несколько способов определения центра ротации:

1. Использование фигуры слезы как нижней точки вертлужной впадины -  размер впадины равен 1/5 высоты таза (описано Pagnano M. et al., 1996).

2. мы использовали наиболее удобный в практическом применении «Cпособ геометрического определения анатомического центра ротации тазобедренного сустава», предложенный и и заключающийся в том, что крыша вертлужной впадины находится на горизонтальной линии таза, проходящей через его центр, а анатомический центр ротации, соответственно, находится на середине расстояния (линия 5) между нижним краем фигуры слезы (линия 4) и этой линией 3. ( с соавт., 2001).

Для определения точки «центра таза» мы соединяли нижние края «фигур слезы» с нижними краями крестцово-подвздошных сочленений противоположных сторон (линии 1, 2). Точка «центра таза» определяется точкой пересечения этих линий. (рис. 5).

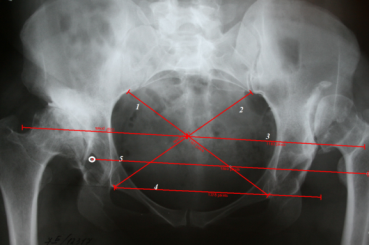

Рис. 5. Определение центра ротации головки: 1,2 –  косые линии таза;

3. - горизонтальная ось таза;  4-линия, соединяющая нижние края «фигур слезы;

5 - горизонтальная линия центра ротации головки бедренной кости

Величина смещения большого вертела измерялась как разница расстояний между нижним краем «фигуры слезы» и наиболее удаленной точкой большого вертела.

При оценке позиций эндопротеза измеряли углы латерального наклона и антеверсии искусственной вертлужной впадины.

Угол латерального наклона вертлужного компонента определяли как угол между чашкой и горизонтальной линией, составляющий в норме от 30 до 50є.

Глубина имплантации бедренного компонента оценивалась как расстояние от верхнего края ножки эндопротеза до верхушки большого вертела.

Для оценки стабильности ацетабулярного компонента эндопротеза, миграции имплантата по данным рентгенограмм тазобедренного сустава окружность вертлужного компонента была разделена на 3 зоны по J. S. De Lee и J. Charnley (1976) (рис. 6). Измеряли положение чашки по отношению к безымянной линии, верхнюю часть запирательного отверстия и его ориентацию относительно linea bi-ischiatica. Исследовались участки разрежения на периферии и просветления. Наличие просветления шириной более 1 мм, затрагивающее всю окружность чашки, считалось признаком нестабильности.

Для определения состояния костной ткани области вертлужной впадины, а также для подтверждения стабильности ацетабулярного компонента дополнительно выполняли компьютерную томографию.

Для бедренного компонента выявлялось наличие просветлений в 7 зонах по Gruen, а также признаки возможной мобилизации (Gruen T., 1979) (рис. 7).

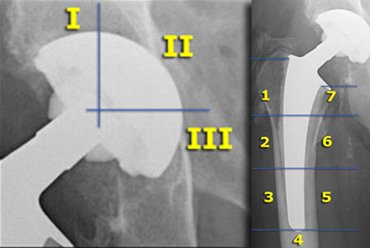

Рис. 6. Зоны De Lee и Charnley (слева) и зоны по Gruen (справа)

Все пациенты оцениваются с позиции функционального результата с помощью наиболее известной и широко применяемой шкалы Харриса, а также с позиции наличия болевого синдрома до и после операции эндопротезирования тазобедренного сустава.

Оценка болевого синдрома по субъективным факторам основывалась на использовании визуально-аналоговых шкал.

С целью устранения погрешности и для лучшего восприятия пациентами мы использовали две модифицированные визуально-аналоговые шкалы – ВАШ цветового и ВАШ эмоционального восприятия боли (, 2010) (рис. 8).

Рис. 7. ВАШ цветового восприятия (, 2010)

В использованной шкале присутствуют наиболее распространенные цвета (согласно литературным обзорам по цветовому восприятию болевых ощущений), которые передают настроение человека и отражают интенсивность боли (, , 2003).

ВАШ эмоционального восприятия представлена изображениями лиц с разным уровнем переживания по мере ухудшения настроения (рис. 11).

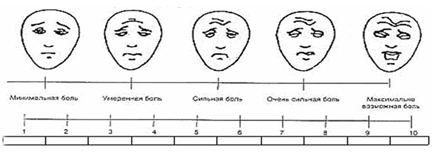

Рис. 8. ВАШ эмоционального восприятия (, 2010)

3.Показания к применению клинических рекомендаций
