Соединения в столярно - мебельных и деревянных конструкциях (стр. 2 )

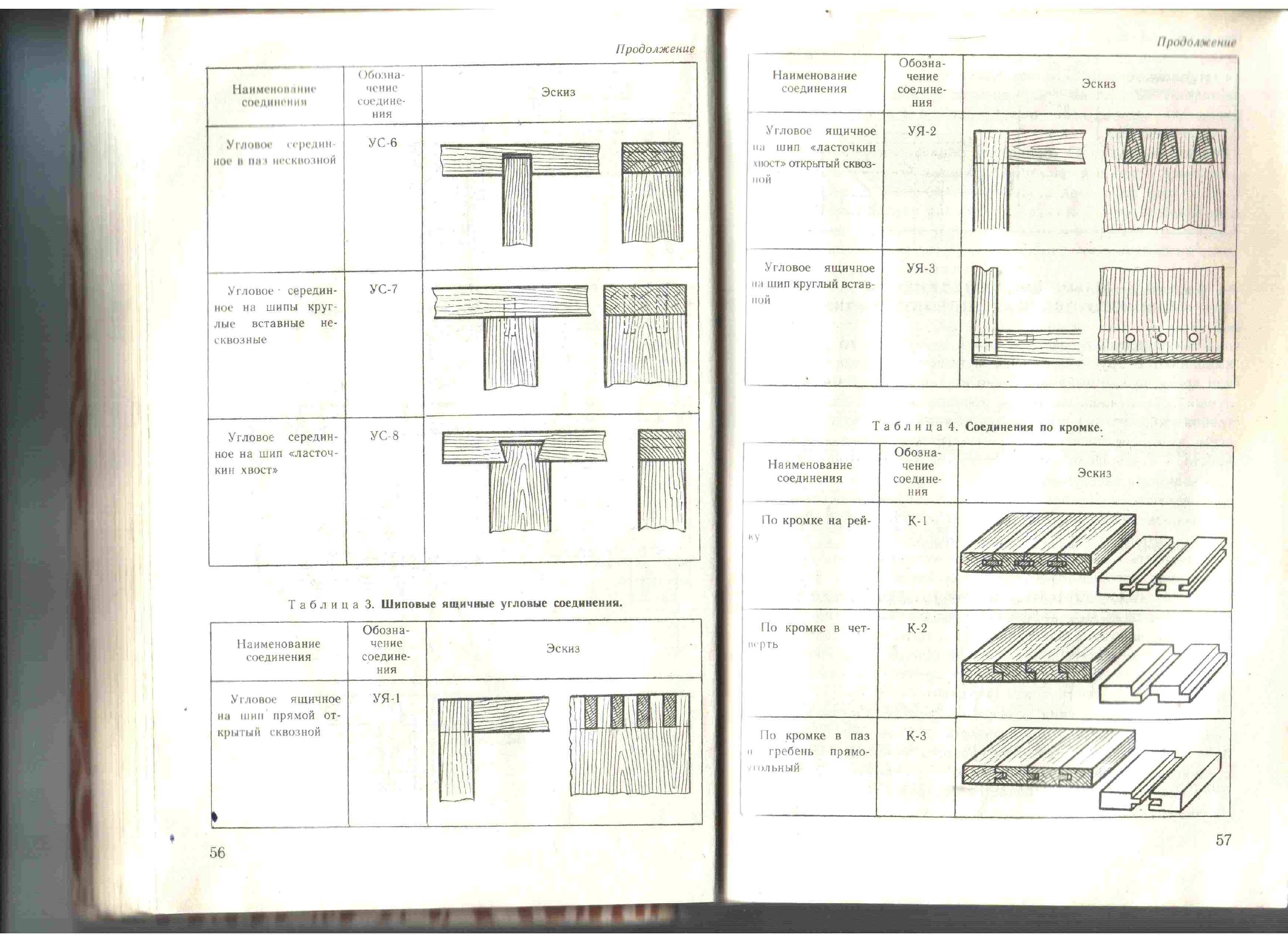

№ п/п	Наименование соединения	Обозначение соединения	Эскиз
1.	Угловое ящичное на шип прямой открытый сквозной	УЯ – 1
2.	Угловое ящичное на шип «ласточкин хвост» открытый сквозной	УЯ – 2
3.	Угловое ящичное на шип круглый вставной	УЯ - 3

Таблица 4. Соединения по кромке.

№ п/п

Наименование соединения

Обозначение соединения

Эскиз

8

1.	По кромке на рейку	К – 1
2.	По кромке в четверть	К – 2
3.	По кромке в паз и гребень прямоугольный	К – 3
4.	По кромке на гладкую фугу	К - 6

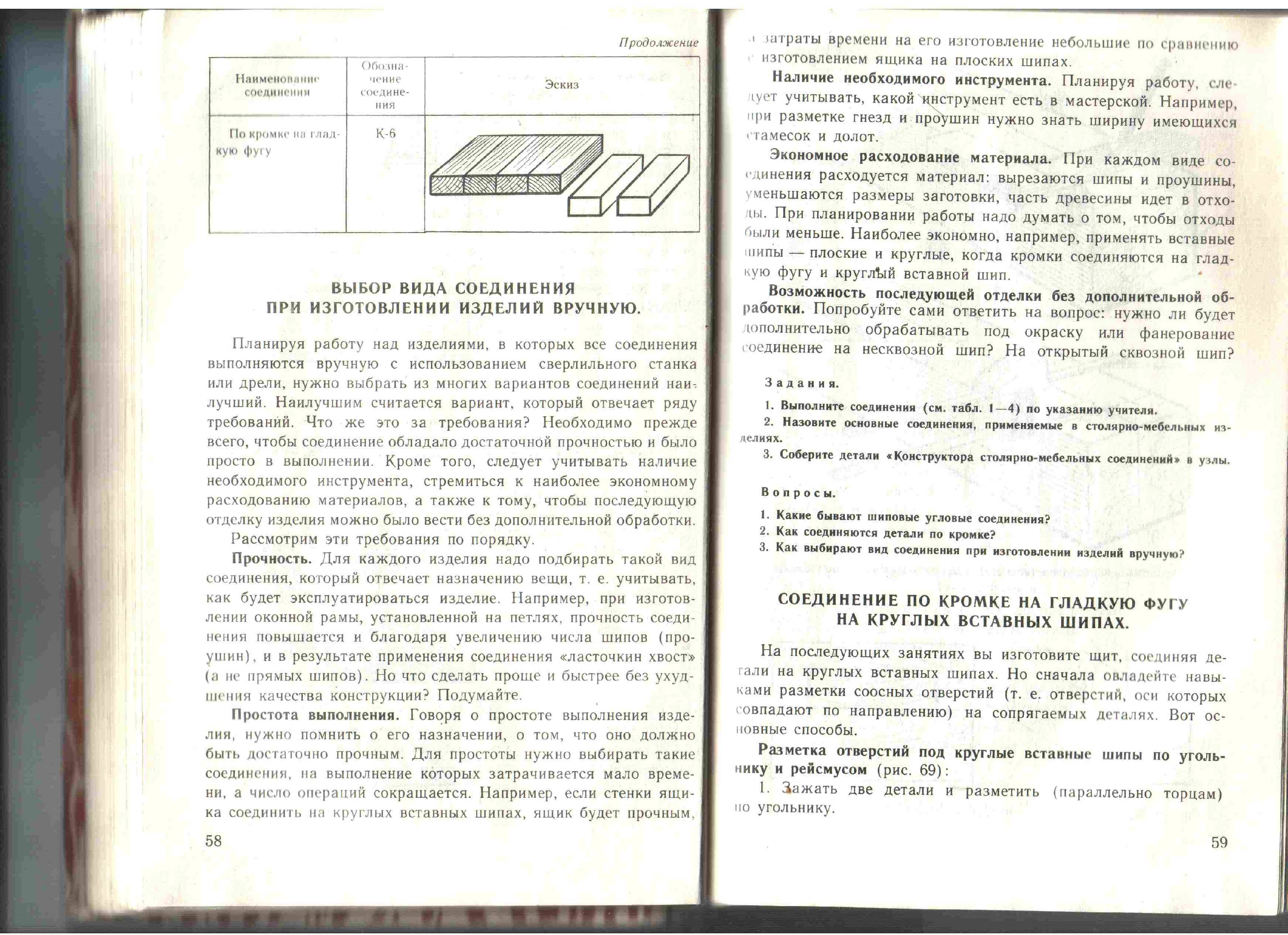

2. Выбор вида соединения при изготовлении изделий

вручную

Планируя работу над изделиями, в которых все соединения выполняются вручную с использованием сверлильного станка или дрели, нужно выбрать из многих вариантов соединений наи­лучший.

Наилучшим считается вариант, который отвечает ряду требований.

Необходимо, прежде всего, чтобы соединение обладало достаточной прочностью, и был прост в выполнении.

Следует учитывать наличие необходимого инструмента, стремиться к наиболее экономному расходованию материалов, а также к тому, чтобы последующую отделку изделия можно было вести без дополнительной обработки.

Требования к выбору соединений.

Прочность. Для каждого изделия надо подбирать такой вид  соединения, который отвечает назначению вещи, т. е. учитывать, как будет эксплуатироваться изделие.  Например, при  изготовлении оконной рамы, установленной на петлях,

9

прочность соединения повышается и благодаря увеличению числа шипов  (проушин), и в результате применения соединения «ласточкин хвост» (а не прямых шипов). Простота выполнения. Нужно помнить о назначении, о том, что оно должно быть достаточно прочным. Для простоты нужно выбирать такие соединения, на выполнение которых затрачивается мало време­ни, а число операций сокращается.

Например, если стенки ящи­ка соединить на круглых вставных шипах, ящик будет прочным, а затраты времени на его изготовление небольшие по сравнению с изготовлением ящика на плоских шипах.

Наличие необходимого инструмента.  Планируя работу, следует учитывать, какой инструмент есть в мастерской. Например, при разметке гнезд и проушин нужно знать ширину имеющихся стамесок и долот. Экономное расходование материала. При каждом виде  соединения расходуется материал: вырезаются шипы и проушины,  уменьшаются размеры заготовки, часть древесины идет в отходы. При планировании работы надо думать о том, чтобы отходы были меньше. Наиболее экономно, например, применять вставные шипы - плоские и круглые, когда кромки соединяются на гладкую фугу и круглый вставной шип. Возможность последующей отделки  без дополнительной обработки. Попробуйте сами ответить на вопрос: нужно ли будет  дополнительно  обрабатывать  под  окраску  или  фанерование  соединение  на  несквозной  шип?  На  открытый  сквозной  шип?

10

  3. Практические задания

  Практическое задание №1

Соединение по кромке на гладкую фугу

на круглых вставных шипах

Оборудование: столярный верстак, стамеска, долото, киянка, заготовки, ножовка, инструмент для разметки, карандаш, столярный клей.

Правила техники безопасности

1. Надежно закреплять заготовку на верстаке.

2. Работать  только  исправным  и  хорошо  заточенным инструментом.

Последовательность выполнения работы

Организация рабочего места Соблюдение правил техники безопасности, пожарной безопасности при работе в столярной мастерской, при работе с инструментами, столярным клеем и т. д. Внимательно ознакомьтесь с таблицами 1 – 4, где показаны основные виды неразъемных соединений, применяемых в столярно-мебельных изделиях и деревянных конструкциях. Выполнение соединений  согласно таблиц  1 - 4 по указанию мастера.

Соберите детали «Конструктора столярно-мебельных соединений»

Для изготовления щита соединяя детали на круглых вставных шипах необходимо овладеть навы­ками разметки соосных отверстий (т. е. отверстий, оси которых совпадают по направлению) на сопрягаемых деталях.

Основные способы разметки соосных отверстий

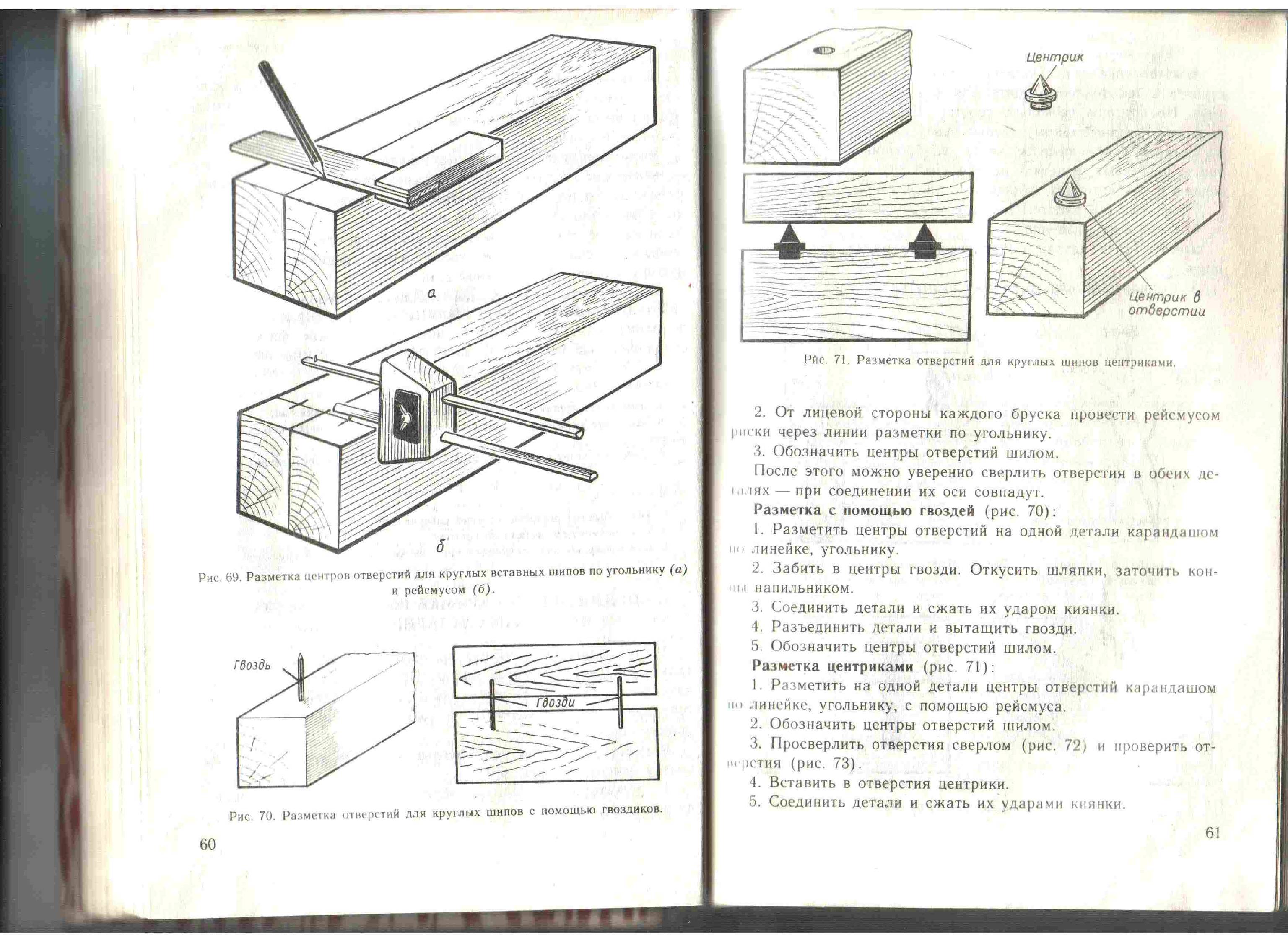

Разметка отверстий под круглые вставные  шипы  по уголь­нику и рейсмусом

1. Зажать две детали и разметить (параллельно торцам) по угольнику.
2. От лицевой стороны каждого бруска провести рейсмусом риски через линии разметки по угольнику
3. Обозначить центры отверстий шилом
4. После этого можно сверлить отверстия в обеих деталях – при соединении их оси совпадут

11

Разметка с помощью гвоздей

1.  Разметить центры отверстий на одной детали карандашом по линейке, угольнику
2.  Забить в центры гвозди. Откусить шляпки, заточить кон­цы напильником. 3.  Соединить детали и сжать их ударом киянки.
4.  Разъединить детали и вытащить гвозди.
5. Обозначить центры отверстий шилом

Разметка центриками

1.  Разметить на одной детали центры отверстий карандашом но линейке, угольнику, с помощью рейсмуса.

12

3.  Просверлить отверстия сверлом  и проверить отверстия
4.  Вставить в отверстия центрики.
5.  Соединить детали и сжать их ударами киянки.
6.  Разъединить детали и вынуть центрики.
7.  Обозначить центры отверстий второй детали шилом.

13

  Практическое задание №2

Изготовление щита.

Оборудование: столярный верстак, разметочный инструмент: рейсмус, угольник, центрик, гвозди, сверло, инструменты для пиления, строгания, клей

Правила техники безопасности

1. Надежно закреплять заготовку на верстаке.

2. Работать  только  исправным  и  хорошо  заточенным инструментом.

Последовательность выполнения работы

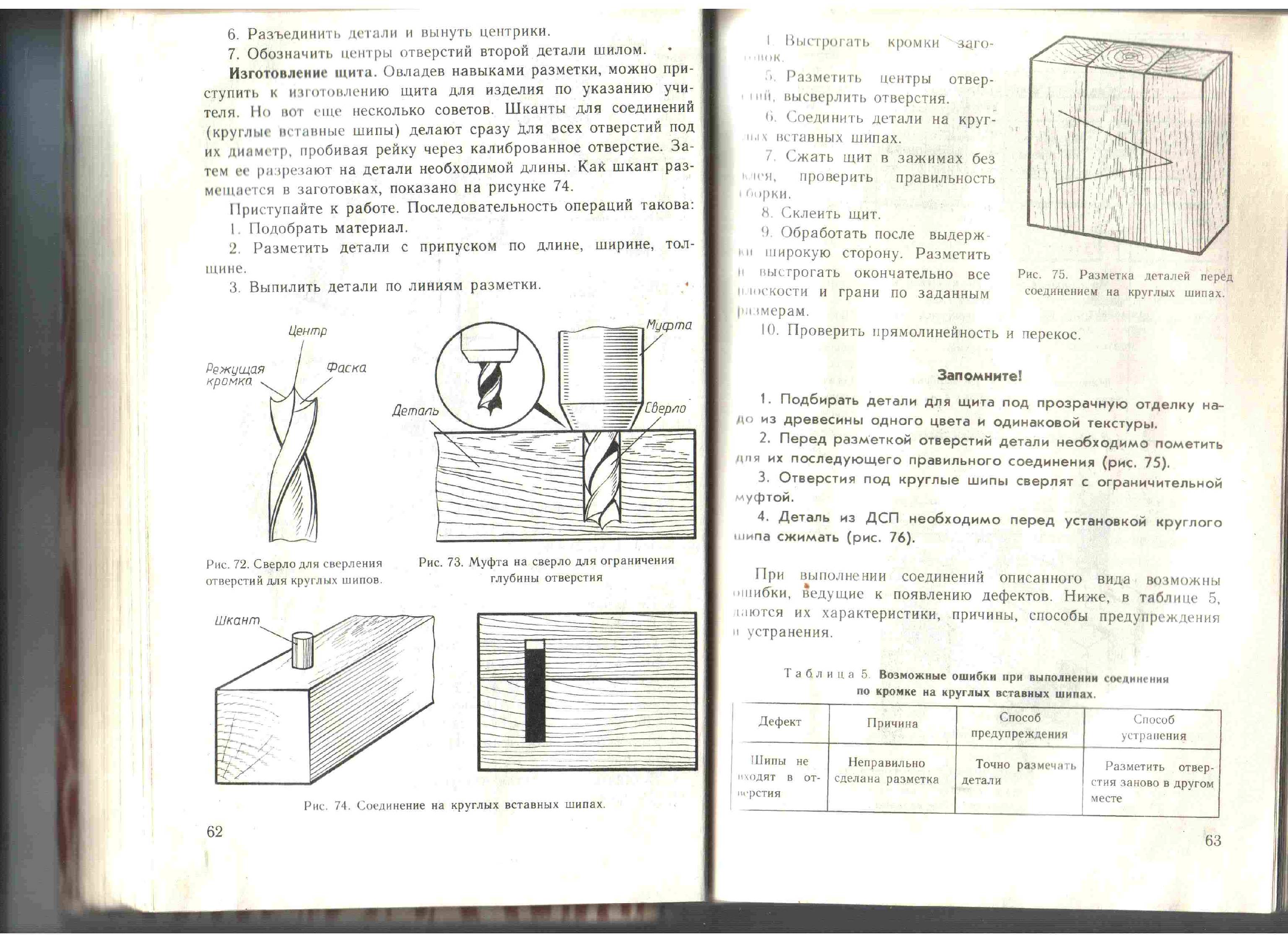

Шканты для соединений (круглые вставные шипы) делают сразу для всех отверстий под их диаметр, пробивая рейку через калиброванное отверстие. За­тем ее разрезают на детали необходимой длины. Как шкант размещается в заготовках, показано на рисунке

Подобрать материал Разметить  детали  с  припуском  по  длине,  ширине,  тол­щине. Выпилить детали по линиям разметки. Выстрогать  кромки заготовок Разметить центры отверстий, высверлить отверстия. Соединить детали  на  круг­лых вставных шипах. Сжать щит в зажимах без клея, проверить правильность сборки. Склеить щит. Обработать после  выдерж­ки  широкую  сторону. Разметить и выстрогать окончательно все плоскости  и  грани  по  заданным размерам. Проверить прямолинейность и перекос.

14

Запомните!

1.  Подбирать детали для щита под прозрачную отделку на­до из древесины одного цвета и одинаковой текстуры.

2.  Перед разметкой отверстий детали необходимо пометить для их последующего правильного соединения

3.  Отверстия под круглые шипы сверлят с ограничительной муфтой.

4.  Деталь  из  ДСП  необходимо  перед  установкой  круглого шипа сжимать
