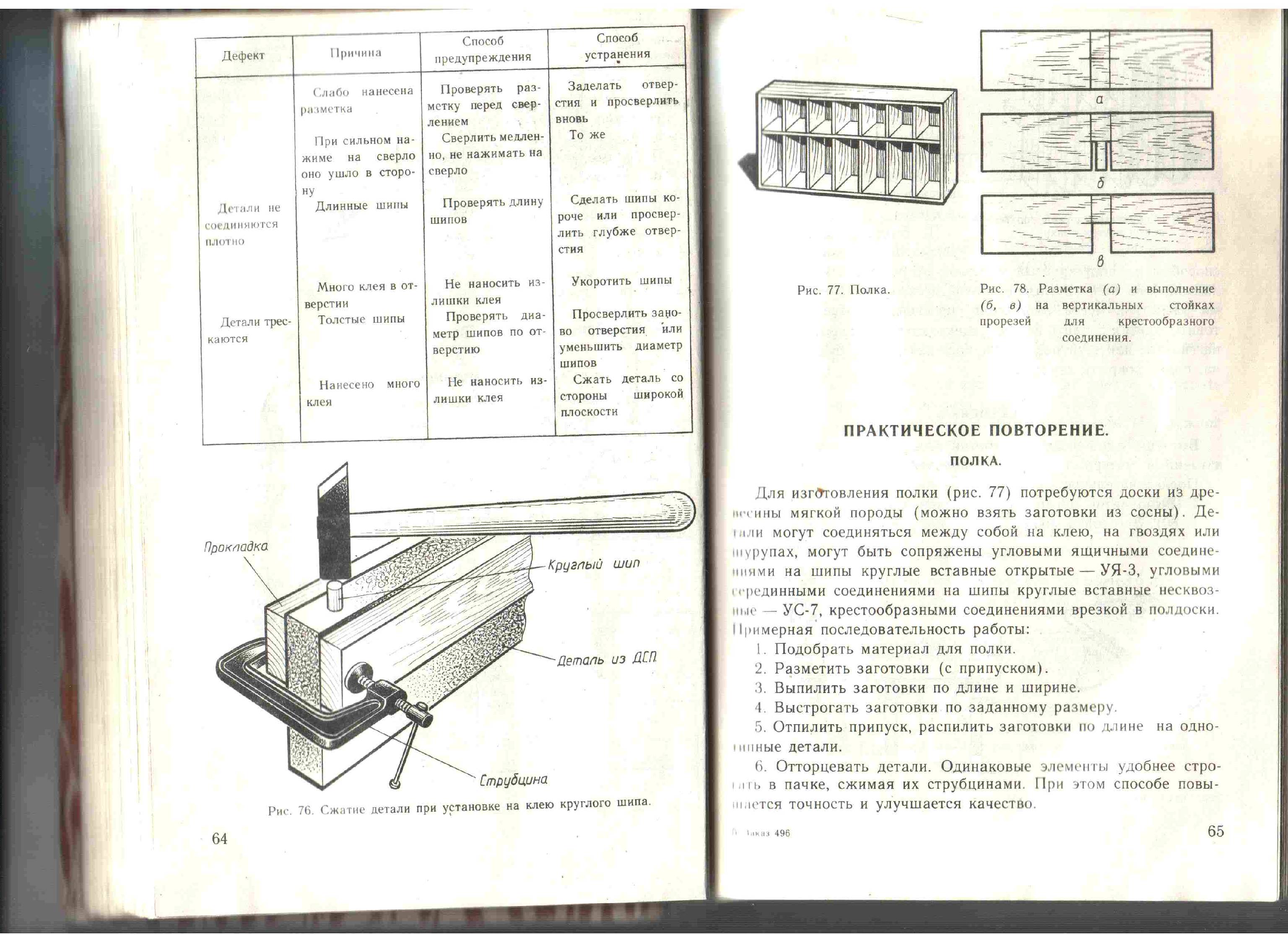

При выполнении соединений описанного вида возможны ошибки, ведущие к появлению дефектов. Ниже, в таблице характеристики дефектов, причины, способы предупреждения и устранения.
Возможные ошибки при выполнении соединения
по кромке на круглых вставных шипах.
Дефект | Причина | Способ предупреждения | Способ устранения |
Шипы не входят в отверстия | Неправильно сделана разметка | Точно размечать детали | Разметить отверстия заново в другом месте |
Слабо нанесена разметка | Проверять разметку перед сверлением | Заделать отверстия и просверлить вновь | |
При сильном нажиме на сверло оно ушло в сторону | Сверлить медленно, не нажимать на сверло | То же | |
Детали не соединяются плотно | Длинные шипы | Проверять длину шипов | Сделать шипы короче или просверлить глубже отверстия |
Много клея в отверстии | Не наносить излишки клея | Укоротить шипы | |
Детали трескаются | Толстые шипы | Проверять диметр шипов по отверстию | Просверлить заново отверстия или уменьшить диаметр шипов |
Нанесено много клея | Не наносить излишки клея | Сжать деталь со стороны широкой плоскости |
Вопросы для закрепления
1. Как нужно осуществлять контроль при строгании деталей для скамейки?
2. Каким инструментом выполняют соединение УС – 8?
3. Как и каким инструментом обрабатывают криволинейные кромки?
4. Как размечают соединение УС-8?
5. Как подгоняют элементы соединения УС-8?
6. Что сначала изготавливают: гребни шипа или пазы?
16
Практическое задание №3
Изготовление полки.
Для изготовления полки потребуются доски из древесины мягкой породы (можно взять заготовки из сосны). Детали могут соединяться между собой на клею, на гвоздях или шурупах, могут быть сопряжены угловыми ящичными соединениями на шипы круглые вставные открытые - УЯ-3, угловыми серединными соединениями на шипы круглые вставные несквозные - УС-7, крестообразными соединениями врезкой в полдоски. Посл
едовательность работы:
1. Подобрать материал для полки
2. Разметить заготовки (с припуском).
3. Выпилить заготовки по длине и ширине.
4. Выстрогать заготовки по заданному размеру.
5. Отпилить припуск, распилить заготовки по длине на однотипные детали.
6. Отторцевать детали. Одинаковые элементы удобнее строгать в пачке, сжимая их струбцинами. При этом способе повышается точность и улучшается качество.
7. Разметить и выполнить на вертикальных стойках прорези для крестообразного соединения
8. Зачистить и покрыть лаком детали, находящиеся внутри полки.
9. Собрать детали, находящиеся внутри полки, на клею.
10. Боковые стенки полки соединить с верхней и нижней способом на шип круглый вставной открытый, а с внутренней полкой - на шип круглый вставной несквозной.
11. Готовую полку покрыть лаком.
17
Практическое задание №4

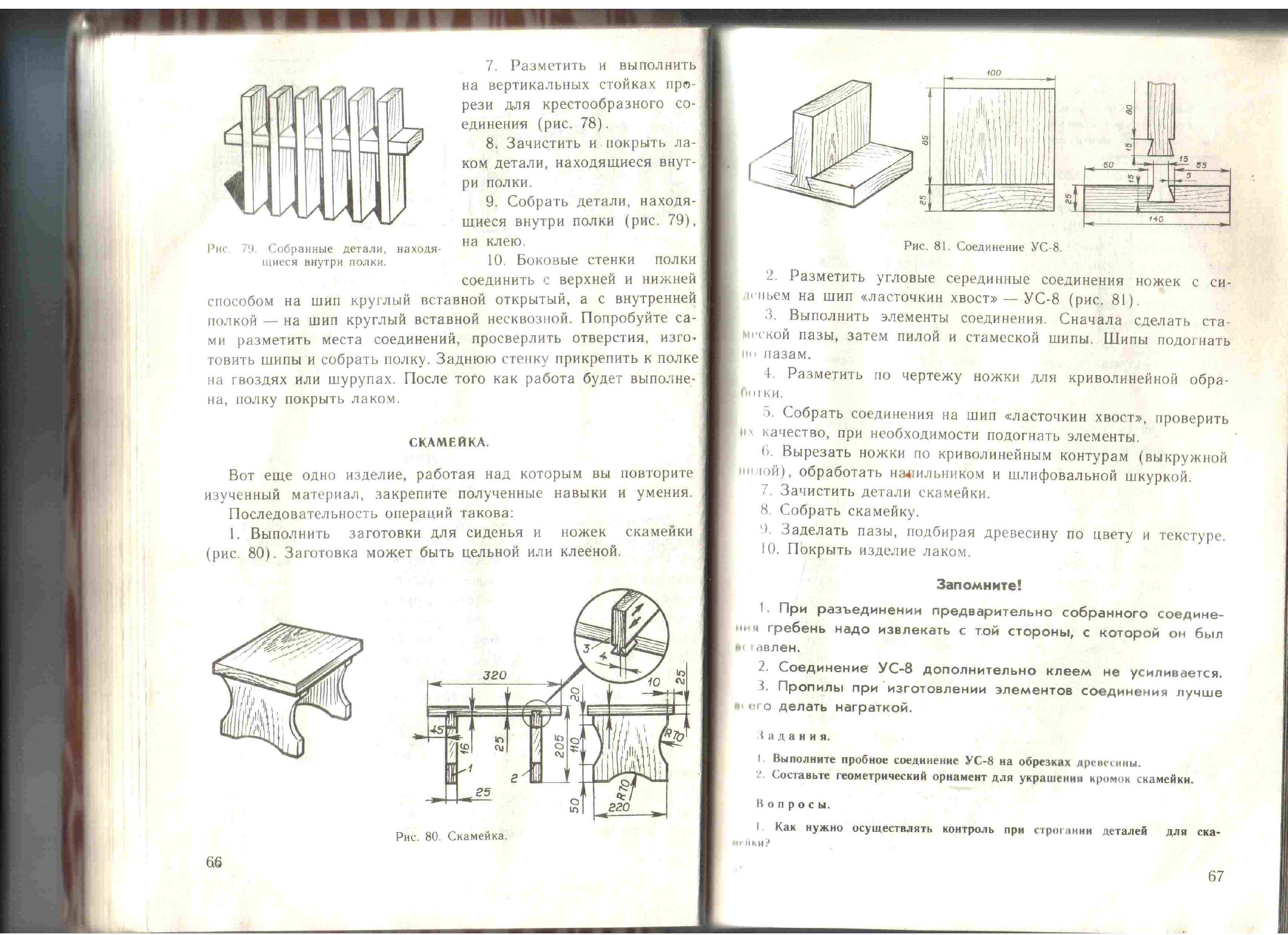

Изготовление скамейки.
Вот еще одно изделие, работая над которым вы повторите изученный материал, закрепите полученные навыки и умения.
Последовательность работы
Выполнить заготовки для сиденья и ножек скамейки. Заготовка может быть цельной или клееной.
18
Разметить угловые серединные соединения ножек с сиденьем на шип «ласточкин хвост» - УС-8
Выполнить элементы соединения. Сначала сделать стамеской пазы, затем пилой и стамеской шипы. Шипы подогнать по пазам. Разметить по чертежу ножки для криволинейной обработки. Собрать соединения на шип «ласточкин хвост», проверить качество, при необходимости подогнать элементы. Вырезать ножки по криволинейным контурам (выкружной пилой), обработать напильником и шлифовальной шкуркой. Зачистить детали скамейки. Собрать скамейку. Заделать пазы, подбирая древесину по цвету и текстуре. Покрыть изделие лаком.
Запомните!
1. При разъединении предварительно собранного соединения гребень надо извлекать с той стороны, с которой он был вставлен.
2. Соединение УС-8 дополнительно клеем не усиливается.
3. Пропилы при изготовлении элементов соединения лучше всего делать награткой.
19
Практическое задание №5
Изготовление ящика для раздаточного материала.

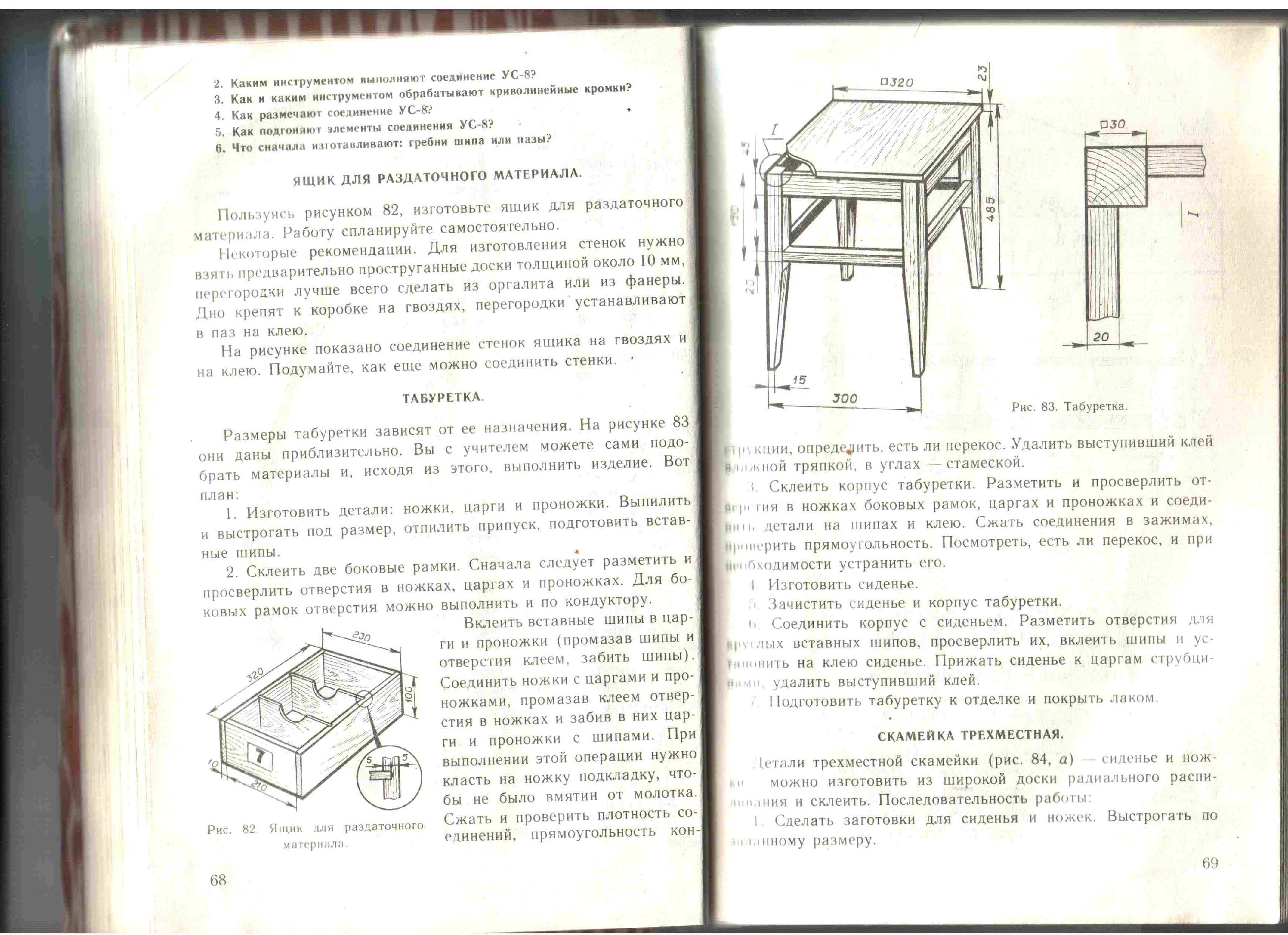

Пользуясь рисунком, спланируйте, изготовьте ящик для раздаточного материала. Работу спланируйте самостоятельно.
Рекомендации. Для изготовления стенок нужно взять предварительно проструганные доски толщиной около 10 мм, перегородки лучше всего сделать из оргалита или из фанеры. Дно крепят к коробке на гвоздях, перегородки устанавливают в паз на клею.
На рисунке показано соединение стенок ящика на гвоздях и на клею. Подумайте, как еще можно соединить стенки.
20
Практическое задание №6
Изготовление табурета.
Размеры табуретки зависят от ее назначения. На рисунке они даны приблизительно. Вы сами можете подобрать материалы и, исходя из этого, выполнить изделие.
21
Последовательность работы:
Изготовить детали: ножки, царги и проножки. Выпилить и выстрогать под размер, отпилить припуск, подготовить вставные шипы. Склеить две боковые рамки. Сначала следует разметить и просверлить отверстия в ножках, царгах и проножках. Для боковых рамок отверстия можно выполнить и по кондуктору. Вклеить вставные шипы в царги и проножки (промазав шипы и отверстия клеем, забить шипы). Соединить ножки с царгами и про-ножками, промазав клеем отверстия в ножках и забив в них царги и проножки с шипами. При выполнении этой операции нужно класть на ножку подкладку, чтобы не было вмятин от молотка. Сжать и проверить плотность соединений, прямоугольность конструкции, определить, есть ли перекос. Удалить выступивший клей влажной тряпкой, в углах - стамеской. Склеить корпус табуретки. Разметить и просверлить отверстия в ножках боковых рамок, царгах и проножках и соединить детали на шипах и клею. Сжать соединения в зажимах, проверить прямоугольность. Посмотреть, есть ли перекос, и при (необходимости устранить его) Изготовить сиденье. Зачистить сиденье и корпус табуретки. Соединить корпус с сиденьем. Разметить отверстия для круглых вставных шипов, просверлить их, вклеить шипы и установить на клею сиденье. Прижать сиденье к царгам струбцинами, удалить выступивший клей. Подготовить табуретку к отделке и покрыть лаком.22
Практическое задание №7 –

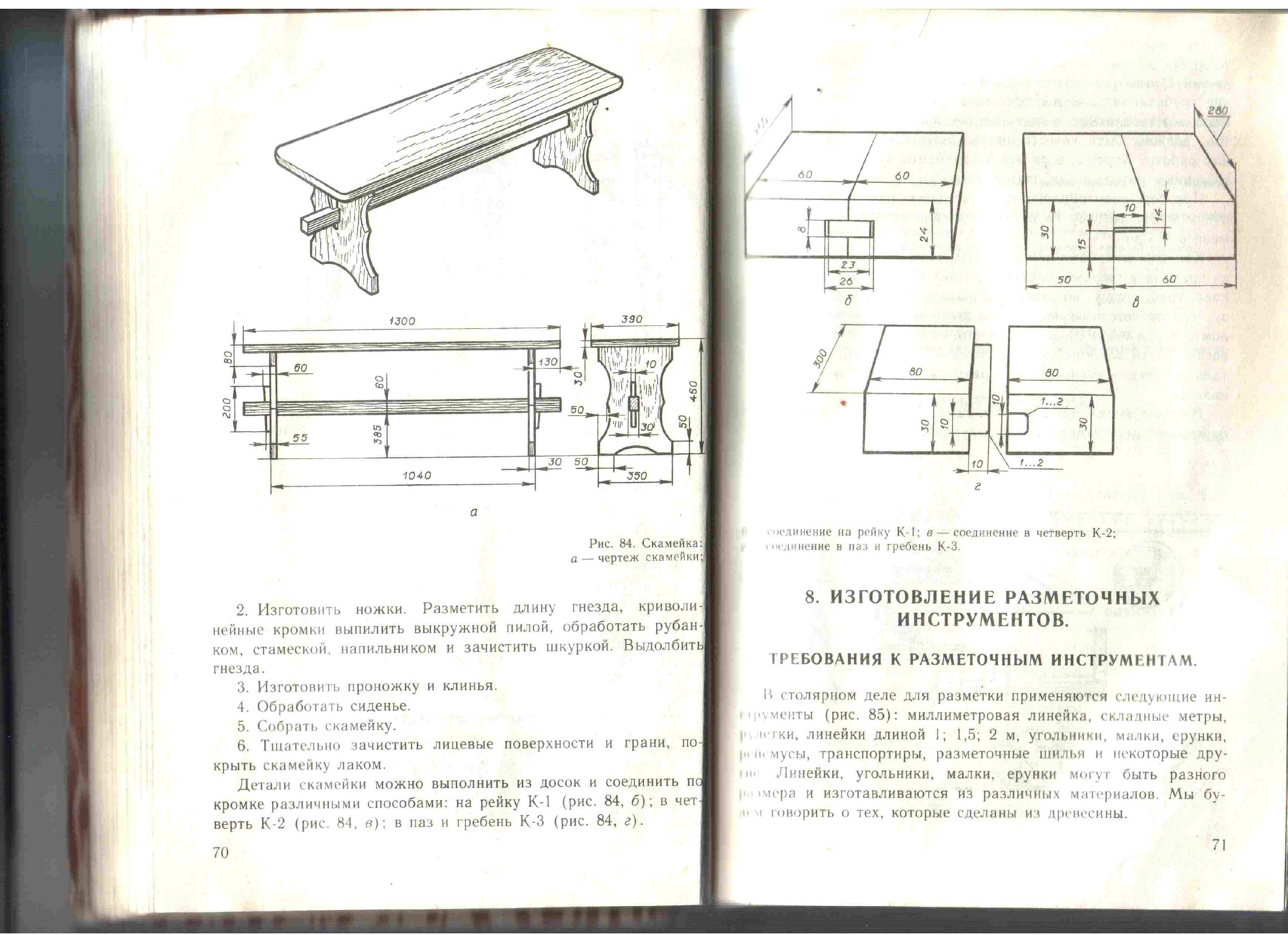

Изготовление скамейки трехместной.
Детали трехместной скамейки - сиденье и ножки можно изготовить из широкой доски радиального распиливания и склеить.
Последовательность работы
Сделать заготовки для сиденья и ножек. Выстрогать по заданному размеру. Изготовить ножки. Разметить длину гнезда, криволинейные кромки выпилить выкружной пилой, обработать рубанком, стамеской, напильником и зачистить шкуркой. Выдолбить гнезда. Изготовить проножку и клинья. Обработать сиденье. Собрать скамейку. Тщательно зачистить лицевые поверхности и грани, покрыть скамейку лаком.Детали скамейки можно выполнить из досок и соединить по кромке различными способами как показано на рисунке: на рейку К-1; в четверть К-2; в паз и гребень К-3.
23
Чертеж скамейки.

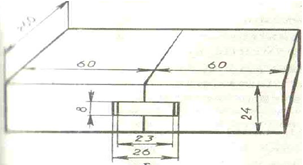

Соединение на рейку К – 1.
Соединение в четверть К – 2.
Соединение в паз и гребень К – 3.
24
4. Тесты для проверки знаний
Тест №1
1. Что такое разметка?
а) проведение линий;
б) измерение заготовки;
в) нанесение линий, по которым деталь обрабатывают.
2.Для разметки соединения вполдерева не используют …
а) рейсмус;
б) стусло;
в) угольник.
3.Следует ли сверлить отверстия под нагели?
а) следует;
б) не следует;
в) зависит от диаметра нагеля.
4.Шипом называют:
а) выступ на торце детали;
б) паз на торце детали;
|
