Соединения в столярно - мебельных

и деревянных конструкциях

Учебное пособие

г. Улан – Удэ

2017г.

  СОДЕРЖАНИЕ

Введение	1-2
Пояснительная записка	3-4
Соединения в столярно-мебельных и деревянных конструкциях	5-9
Выбор вида соединения при изготовлении изделий вручную	9-10
Практическое задание №1 Соединение по кромке на гладкую фуг на круглых вставных шипах	11-13
Практическое задание №2 Изготовление щита	14-16
Практическое задание №3 Изготовление полки	17
Практическое задание №4 Изготовление скамейки	18-19
Практическое задание №5 Изготовление ящика для раздаточного материала	20
Практическое задание №6 Изготовление табурета	21-22
Практическое задание №7 Изготовление скамейки трехместной	23-24
Тесты для проверки знаний	25-31
Эталоны ответов на тесты	32
Словарь технических терминов (Приложение)	33
Литература	34

Введение

  Древесина – древнейший из всех материалов, используемых человеком. С течением времени древесина позволила человеку делать из нее все, что угодно. Ее применяют для строительства зданий и сооружений, для изготовления столярно-строительных изделий, мебели, шпал, музыкальных инструментов, спортивного инвентаря, предметов обихода и много другого.

  Получаемые из древесины предметы всегда отличались легкостью, прочностью, красотой. Со временем человек перебрался из каменной пещеры в деревянный дом, прекрасно сохраняющий тепло семейного очага. Чтобы украсить свой дом, он стал что-то вырезать, выпиливать, соединять между собой куски древесины. В результате развились два совершенно разных и в то же время так похожих ремесла: столярное и плотничное.

И то и другое занимается обработкой древесины. Только из-под рук столяра выходят различные украшения, предметы утвари, игрушки, мебель, которые он же и реставрирует.

Плотник же ставит деревянный дом, то есть сплачивает большие доски, брусья, бревна. Он может возвести сруб, сделать перекрытия, настелить полы, поставить крышу, установить окна. Отделкой дома занимается столяр. И плотник, и столяр при работе используют различные инструменты. Для плотника подходят более массивные, предназначенные для грубой обработки дерева. Зато в руках столяра практически невозможно увидеть пилу, топор и долото. Да и большой молоток с гвоздями редко когда можно заметить в арсенале столяра.

И то и другое мастерство обрабатывания древесины в течение многих тысячелетий совершенствовалось в России. А где еще можно найти такие леса и таких мастеров по дереву?!

Мастера всегда были в цене. Их золотые руки всегда что-то делали: строгали, пилили, резали, вытачивали. Секреты мастерства работы с деревом передавались по наследству, а изделия бережно хранились на протяжении веков. И все это не только благодаря великолепным свойствам древесины, но и умению мастера сделать вещь долговечной.

Даже в наш век механизации ручная работа ценится очень дорого, ведь самым современным станкам не под силу сделать вещь добротной, удобной и одновременно красивой. Оснащенные высокоточной электроникой станки не в состоянии увидеть неповторимую красоту обычного бруска, подчеркнуть свойства и рисунок древесины, не могут сделать того, что подвластно мастеру с верным глазом и золотыми руками.

  Для изготовления любого строительного изделия необходимо знания и умения качественно выполнять столярные соединения.

  Методом проб и ошибок можно освоить все приемы, позволяющие сделать из обычной деревяшки столярное изделие, но для того чтобы избежать ошибок, обрести знания и умения столярного ремесла, пройти путь обучения быстрее и призвано данное пособие.

1

2

Пояснительная записка

Получение осужденными профессионального образования принципиальный фактор положительного развития личности, поощряется и учитывается при определении степени исправления осужденных, они могут работать после освобождения по полученной профессии.

Образовательное учреждение № 000 даёт возможность получить такие профессии как: сварщик, столяр, пекарь, машинист котельных установок, каменщик, электрик, повар - которые всегда востребованы на рынке труда.

В учебном заведении закрытого типа обучающиеся не имеют возможности расширить свой кругозор по профессии из - за отсутствия информации (библиотечный фонд устарел, отсутствует профессиональная литература), мастера и преподаватели создают учебные пособия, методические рекомендации которые способствуют более доступному восприятию учебного материала с учётом специфических особенностей обучающихся.

Для квалифицированной профессиональной подготовки обучающихся по профессии: «Столяр строительный», разработано учебное пособие «Соединения в столярно - мебельных и деревянных конструкциях».

В результате изучения данного пособия обучающиеся приобретут и систематизируют профессиональные знания по профессии: «Столяр строительный».

       В данном методическом пособии рассмотрены основные соединения в столярно-мебельных и деревянных конструкциях, даются подробные описания столярных соединений, последовательность выполнения практических работ, а также даны вопросы для закрепления учебного материала.

В результате изучения данного пособия обучающиеся будут знать:

Виды соединений в столярно-мебельных изделиях и деревянных конструкциях;

Наименование и обозначения соединений;

Выбор вида соединения при изготовлении изделий вручную;

Основные требования к выбору соединений;

Основные способы разметки соосных отверстий;

Возможные ошибки при выполнении соединений.

В результате изучения данного пособия обучающиеся будут уметь:

  Правильно выполнять соединения в столярно-мебельных и деревянных  конструкциях;

Обеспечивать правильный выбор соединений с учетом основных требований

Качественно выполнять разметку соосных отверстий;

Обеспечивать долговечность использования соединений в различных

условиях.

3

Соединения в столярно-мебельных

и деревянных конструкциях



  Все столярные соединения можно подразделить на разъемные и неразъемные. К разъемным, например, относится соединение на болтах с помощью специальной фурнитуры. Неразъемные соединения выполняются обычно на гвоздях или шурупах, на клею.

  Многие специальные соединения дополнительно усиливают клеем. В столярно-мебельном производстве используются и те, и другие соединения в зависимости от назначения изделий и вида эксплуатации.

В таблицах 1-4 показаны основные виды неразъемных соединений, применяемых в столярно-мебельных изделиях и деревянных конструкциях.

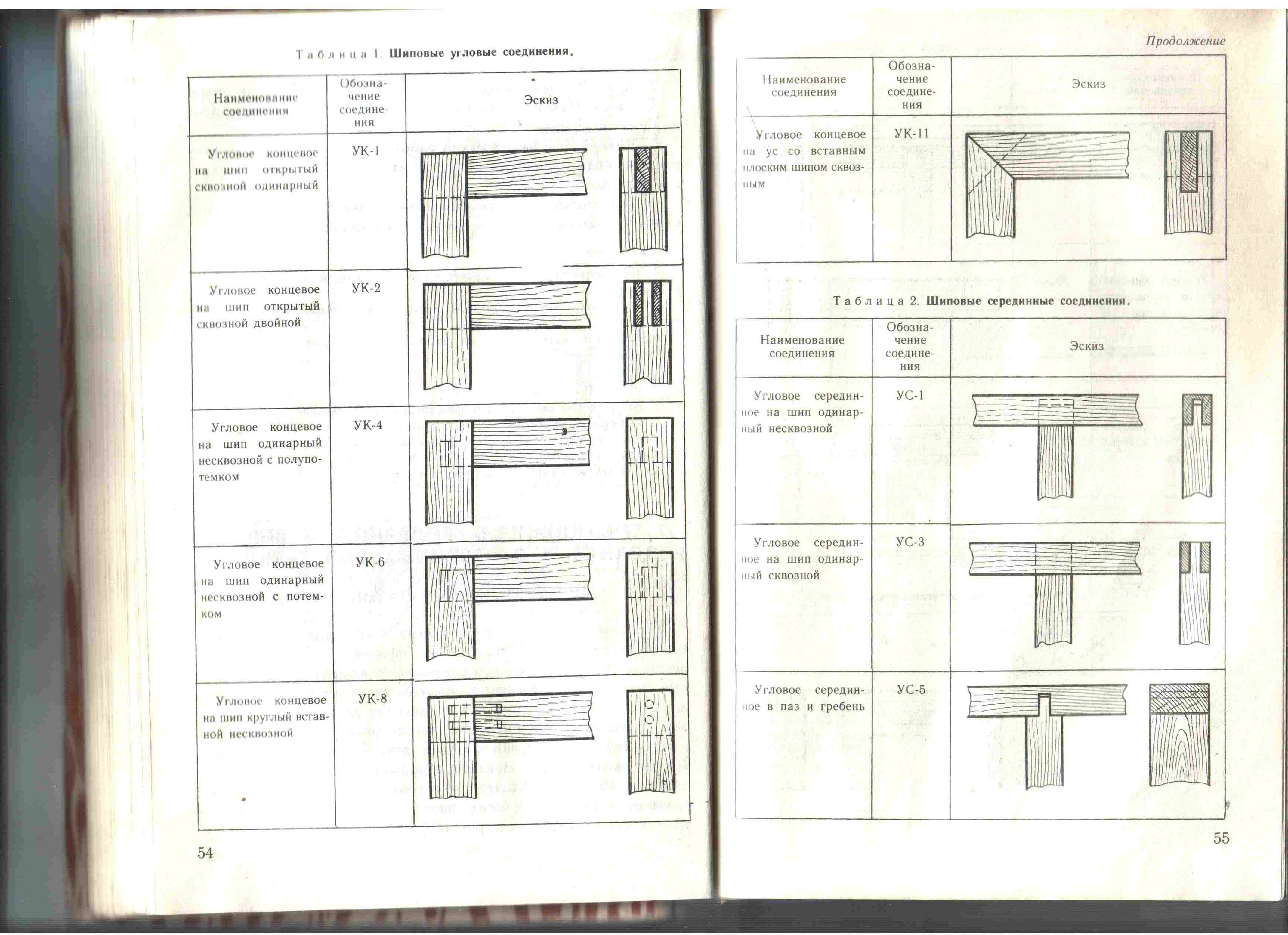

Таблица 1. Шиповые угловые соединения.

№ п/п	Наименование соединения	Обозначение соединения	Эскиз
1.	Угловое концевое на шип открытый сквозной одинарный	УК – 1
2.	Угловое концевое на шип открытый сквозной двойной	УК – 2
3.	Угловое концевое на шип одинарный несквозной с полупотемком	УК – 4
4.	Угловое концевое на шип одинарный несквозной с потемком	УК – 6
5.	Угловое концевое на шип круглый вставной несквозной	УК - 8
6.	Угловое концевое на ус со вставным плоским шипом сквозным	УК - 11

6

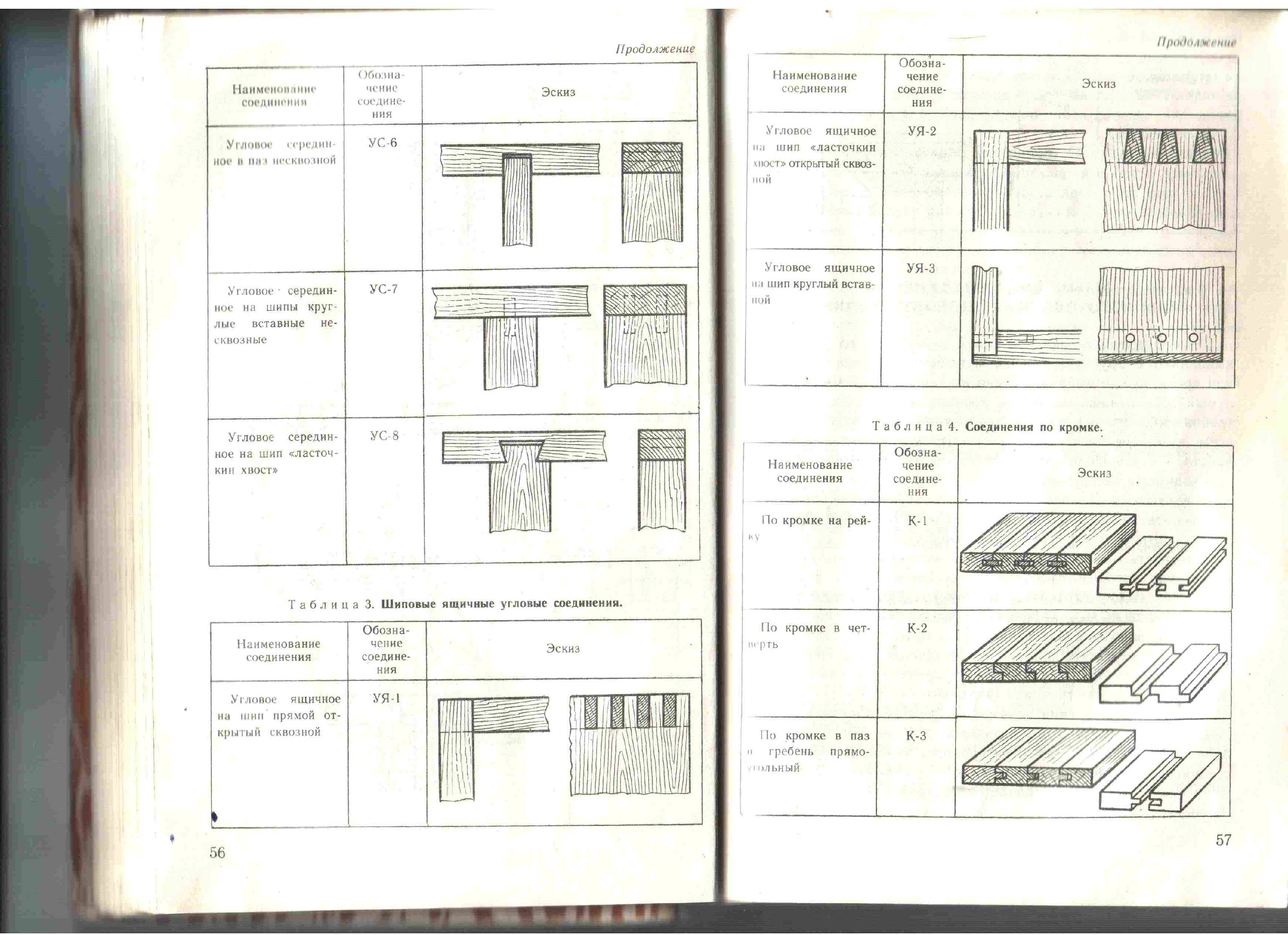

  Таблица 2. Шиповые серединные соединения.

№ п/п	Наименование соединения	Обозначение соединения	Эскиз
1.	Угловое серединное на шип одинарный несквозной	УС - 1
2.	Угловое серединное на шип одинарный сквозной	УС – 3
3.	Угловое серединное в паз и гребень	УС – 5
4.	Угловое серединное в паз несквозной	УС – 6
5.	Угловое серединное на шипы круглые вставные несквозные	УС – 7
6.	Угловое серединное на шип «ласточкин хвост»	УС - 8

Таблица 3. Шиповые ящичные угловые соединения.
