Валы и оси (стр. 10 )

- Этапы расчета валов называют…

1) проектный, проверочный

2) проектный, ориентировочный

3) проверочный, плоскостной

4) проверочный, ориентировочный

- При проектном расчете вала…

1) определяют диаметр конца вала

2) производят расчет на статическую прочность

3) производят расчет на выносливость

4) производят расчет на жесткость

- При проектном расчете диаметр конца вала определяют из условия прочности на…

1) кручение

2) изгиб

3) изгиб и кручение

4) срез

- Осевой момент сопротивления сплошного круглого сечения определяют по формуле…

1)

2)

3)

- Полярный момент сопротивления сплошного круглого сечения определяют по формуле…

1)

2)

3)

- Проверочный расчет вала на статическую прочность заключается в определении…

1) коэффициента запаса прочности

2) эквивалентного напряжения

3) напряжения изгиба

4) напряжения кручения

- Проверочный расчет вала на выносливость заключается в определении…

1) коэффициента запаса прочности

2) эквивалентного напряжения

3) напряжения изгиба

4) напряжения кручения

- Параметрами, характеризующими жесткость вала являются…

1) прогиб вала

2) угол наклона поперечного сечения вала

3) напряжение изгиба

4) напряжение кручения

- Оси предназначены для…

1) передачи крутящего момента и поддержания вращающихся деталей

2) для поддержания вращающихся деталей машин

3) обеспечения синхронности работы отдельных деталей машин

- Основными критериями работоспособности  осей являются…

1) прочность, жесткость

2) прочность, долговечность

3) прочность, грузоподъемность

4) жесткость, виброустойчивость

- Оси работают на…

1) изгиб

2) изгиб и кручение

3) изгиб и сжатие

4) изгиб и растяжение

- Факторами, влияющими на жесткость осей являются…

1) предел прочности

2) предел текучести

3) модуль упругости Е

4) осевой момент инерции I

- Расчет на выносливость для осей является…

1) проверочным

2) проектировочным

3) проектировочным и проверочным

- Вращающаяся ось изображена на рисунке…

1) а

2) б

3) в

4) г

- Размеры детали 1 в опасном сечении рассчитывают по формуле…

1)

2)

3)

- Невращающаяся ось изображена на рисунке…

1) 1

2) 2

3) 3

- Изгибающий момент в опасном сечении оси определяют по формуле…

1)

2)

3)

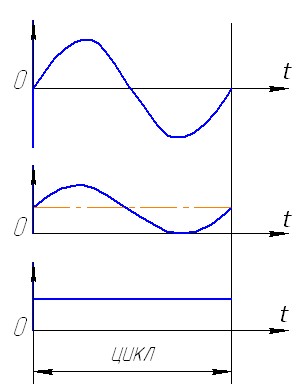

- Напряжения во вращающейся оси изменяются по закону…

1) А

2) В

3) С

- Напряжения в невращающейся оси изменяются по закону…

1) А

2) В

3) С

- Покажите на рис. 13 вал.

1. Поз. 1 на рис. 13, а

2. Поз. 1 на рис. 13, б

  3. Поз. 1 на рис. 13, в

- Покажите на рис.13 неподвижную ось.

1. Поз. 1 на рис. 13, а

2. Поз. 1 на рис. 13, б

  3. Поз. 1 на рис. 13, в

- Деталь 1 (см. рис. 13, в), соединяющая зубчатое колесо с бара­баном, работает на кручение. Как правильно назвать эту де­таль?

1. Подвижная ось

2. Неподвижная ось

  3. Вал

  Рис.13

- Применяют ли в общем машиностроении для изготовления ва­лов и осей цветные металлы и сплавы на их основе?

1. Да

  2. Нет

- Как рассчитывают подвижные оси на прочность?

1. Только на изгиб

2. Только на кручение

3. На совместное действие изгиба и кручения

- По формуле рассчитывают...

1) ...неподвижные оси

2) ...подвижные оси

3) ...валы передач

4) ...трансмиссионные валы

  5) ...коренные валы

- По какой формуле проводят провероч­ный расчет валов передач?

  1.

  2.

  3.

- По формуле приводят расчет...

1) ...на статическую прочность осей

2) ...на статическую прочность валов

3) ...на усталостную прочность осей

  4) ...на усталостную прочность валов

- Условие жесткости валов на изгиб?

  1.

  2.

- Какое соединение вала со ступицей показано на рисунке.

Шпоночное Шлицевое Штифтовое Резьбовое

- Как называются детали, показанные на рисунке?

Шпонки Шлицы Штифты Шпонки призматические

- Укажите название конструктивного элемента, показанного на рисунке.

Проточка Канавка Фаска Галтель

- Укажите название конструктивного элемента, показанного на рисунке.

Проточка Канавка Фаска Галтель

- Укажите название конструктивного элемента, показанного на рисунке.

Проточка Канавка Фаска Галтель

- Какая из опор вала выполнена фиксирующей?

Левая Правая Обе Ни одна

- Какая из опор вала выполнена плавающей?

Левая Правая Обе Ни одна

- Какая из опор вала выполнена фиксирующей?

Левая Правая Обе Ни одна

- Какая из опор вала выполнена фиксирующей?

Левая Правая Обе Ни одна

- С помощью каких деталей зафиксирован подшипник на валу?

Гаек Шайб Гайки круглой шлицевой и стопорной многолапчатой шайбы Подшипник не зафиксирован

- С помощью каких деталей зафиксирован подшипник в корпусе?

Подшипник не зафиксирован Шайб Двух упорных колец Кольцо пружинное упорное плоское внутреннее концентрическое (2 шт.) и кольцо дистанционное (1 шт.)

- Укажите назначение пазов на валу

Для смазки подшипника Для предотвращения проворота подшипника Для фиксации подшипника Для обеспечения доступа лап съемника при демонтаже внутреннего кольца подшипника с шейки вала

- Укажите назначение болта, показанного на рисунке

Для подачи смазки к подшипнику Для крепления подшипника Для демонтажа подшипника из отверстия в корпусной детали Для монтажа подшипника в отверстие в корпусной детали

- Укажите назначение каналов, выполненных в валу

Для подачи смазки к подшипнику Для крепления подшипника Для подачи под давлением масла под внутреннее кольцо подшипника с целью облегчения его монтажа и демонтажа Для отвода излишков смазочного масла от подшипника

- Как называется вал, показанный на рисунке?

Вал-шестерня Шлицевой вал Шестерня На рисунке показана ось, а не вал

- Укажите название уплотнительного элемента, показанного на рисунке?

Манжета резиновая армированная для валов по ГОСТ 8752-70 Сальниковое войлочное кольцо Резиновая манжета уменьшенного сечения для гидравлических устройств Резиновая уплотнительная манжета для пневматических устройств.
