Валы и оси (стр. 9 )

Реакция от сил и , действующих в горизонтальной плоскости (прикладываем так, чтобы она увеличивала прогиб от - худший случай):



Определяем запасы сопротивления усталости в опасных сечениях. и .

Просчитываем два предполагаемых опасных сечения: сечение I - I под шестерней, ослабленное шпоночным пазом, и сечение II - II рядом с подшипником, ослабленное галтелью. Для первого сечения изгибающий момент

Крутящий момент

Напряжение изгиба:

Напряжение кручения:

Тогда

По таблицам и графикам для шпоночного паза для шлифовального вала

Приняв находим:

Тогда

Для второго сечения изгибающий момент

крутящий момент

Принимаем галтели равным 2 мм; r/d=0,04 и находим = 2; = 1,6 (по таблицам);

Больше напряжено второе сечение.

Проверяем статическую прочность при перегрузках. При перегрузках напряжения удваиваются и для второго сечения и ;

Проверяем жесткость вала. По условиям работы зубчатого зацепления опасным является прогиб вала под шестерней. Средний диаметр участка l принимаем равным Здесь

Прогиб в вертикальной плоскости:

от силы

от момента Ма прогиб равен нулю.

Прогиб в горизонтальной плоскости от сил и :

Суммарный прогиб

Допускаемый прогиб

Таким образом, условия прочности и жесткости выполняются. По этим условиям диаметр вала можно сохранить.

Вопросы для самопроверки

- Какая разница между валом в осью и какие деформации испытывают вал и ось при работе?

- Что называют цапфой, шипом, шейкой и пятой?

- В чем преимущества невращающихся осей по сравнению с вращающимися?

- Как учитывается изгиб при проектном расчете валов?

- Какие схемы применяют для опор валов и нагрузок при проверочном расчете?

- Как учитывают нагрузки на выходные концы валов, например от муфт?

- Какие расчеты валов выполняют как проверочные?

- В чем состоит расчет валов на усталостную прочность?

- В чем состоит расчет валов на статическую прочность?

- В чем состоит расчет валов на жесткость?

- В чем состоит расчет валов на колебания?

- Каковы основные критерии работоспособности валов и осей и какими параметрами их оценивают?

- Какой динамический характер имеют напряжения изгиба в валах и осях?

- Каковы причины поломок валов и осей?

- В каком порядке выполняются этапы прочностного расчёта валов?

- По каким напряжениям выполняют проектный расчет вала и почему при этом уменьшают допускаемые напряжения?

- Как схематизируют реальные условия работы вала, его конструкцию, опоры и нагрузки при разработке расчетной схемы?

- Почему вал рассчитывают на сопротивление усталости даже при постоянной нагрузке?

- Какие факторы учитывают при определении запаса сопротивления усталости вала и по каким напряжениям его рассчитывают?

- Зачем нужна проверка статической прочности вала и по каким напряжениям ее выполняют?

- Зачем нужна проверка жесткости вала и какие параметры при этом определяют?

- Что может быть причиной колебаний валов?

- Какую частоту колебаний вала называют собственной, а какую вынужденной? Какого соотношения этих частот следует избегать?

- Какой диаметр определяется в проектировочном расчёте валов?

- Почему валы рассчитывают в два этапа: первый — проектировочный расчет, второй — проверочный расчет?

- Какова цель проектировочного расчета, какой обычно диаметр вала определяют и почему?

- Какова цель проверочного расчета? Какой параметр при этом определяют?

- Каковы конструктивные и технологические способы повышения выносливости валов?

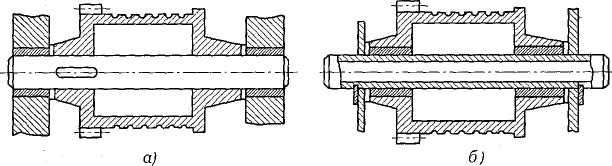

- Покажите на рисунке неподвижную и подвижную оси. Испытывает ли ось деформацию кручения?

- Как называют цапфы, показанные на рис.6?

- Что называют галтелью?

- Укажите наиболее распространенные марки сталей, применяемых для изготовления валов и осей.

- При каких напряжениях (постоянных или переменных) производят расчет валов и осей на статическую и усталостную прочность?

- В каких случаях производят расчет валов на жесткость?

- Как изображают силы на расчетных схемах по длине ступицы?

- Испытывают ли оси деформацию кручения?

- Назовите участки вала, которые рассчитывают по формуле (5).

- Расчет валов (осей) по формуле (12) производят как проектировоч­ный или проверочный? Когда разрушение валов и осей носит усталостный характер?

- Опишите сущность проектировочного и проверочного (уточненного) расчета валов на прочность.

- Что понимают под жесткостью вала (оси)?

- Сформулируйте основное условие изгибной жесткости валов (осей).

- Валы предназначены для…

1) передачи крутящего момента и поддержания вращающихся деталей

2) поддержания вращающихся деталей машин

3) соединения различных деталей

4) обеспечения синхронности работы отдельных деталей машин

- Валы передач работают на…

1) изгиб и кручение

2) изгиб и растяжение

3) изгиб и сжатие

4) изгиб

- Основными критериями работоспособности валов являются…

1) прочность, жесткость

2) прочность, долговечность

3) прочность, грузоподъемность

4) жесткость, виброустойчивость
