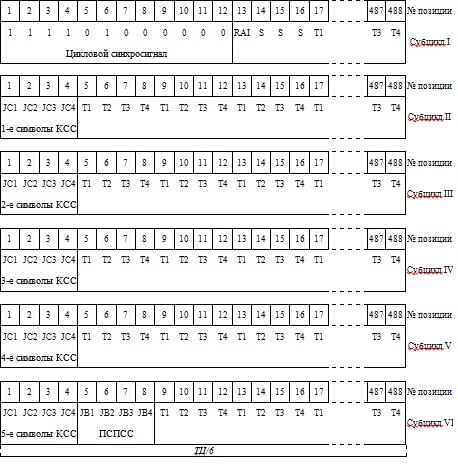

Структура агрегатного потока E4 стандарта G.751:
СКСС – символы команд согласования скоростей;
ПСПСС – биты для положительного согласования скоростей;
S – служебная связь;
RAI – сигналы аварии на удаленном конце (потеря синхронизации);
JCi – биты согласования скоростей для i-го потока
32. Линейный тракт проводных ЦСП. Искажения импульсных сигналов. Линейные искажения первого и второго рода.
Применительно к цифровой технике рассматривается:
1)Линейный тракт;
2)Линейные сооружения;
3)Оборудование.
Характеристики линии:
R – линейное сопротивление;
C – емкость;
L– индуктивность;
G – проводимость изоляции.
Эквивалентная схема линейного тракта:
При большой частоте емкость CЛ не успевает разрядиться и возможна межсимвольная интерференция, когда «1» и «0» сравниваются по амплитуде напряжения. Вследствие этого возникают линейные искажение I рода, обусловленные подавлением высокочастотных компонент, так как эквивалентная схема линии представляет собой фильтр низких частот (ФНЧ). Все зависит от постоянной времени цепи ф = RC.
Линейные искажения первого рода:
Линейные искажения можно свести к минимуму, подобрав входной сигнал.
Индуктивность линии LЛ мала, при развязке используются линейные трансформаторы.

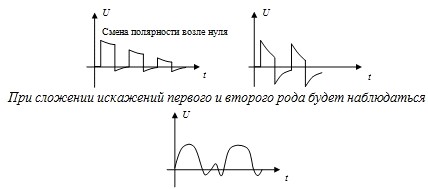

Линейные искажения второго рода:
Для минимизации линейных искажений применяется двуполярный код, при котором емкость CЛ будет разряжаться быстрее за счет приложенной к нему противоположной полярности.
32. Импульсные сигналы ЧПИ (AMI ), МЧПИ ( HDB3) и коды вида cBdT.
Простейший код – ЧПИ (AMI) – чередование полярности импульсов. ЧПИ минимизирует искажения второго рода и частично минимизирует искажения первого рода.

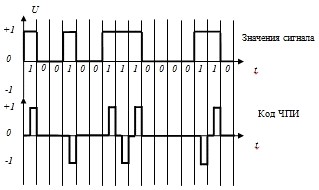

Пример кодирования кодом ЧПИ:
Постоянная времени ф выбирается максимально короткой, чтобы цифровая система передачи разделяла позиции «11» от постоянного потенциала, так как синхронизация и последующее декодирование в PDH идет от входящего потока.
Достоинством кода ЧПИ является очень простое формирование кода и декодирование.
Недостатком кода ЧПИ является то, что если подряд идет много нулей, то может произойти сбой синхронизации, если ошибка попадет на синхросигнал, или щелчок, если ошибка попадет на речевой канальный интервал.

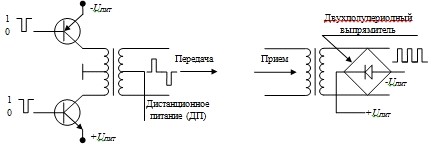

Принципиальная схема кодера и декодера ЧПИ:
Для устранения недостатков кода ЧПИ был разработан код МЧПИ (модифицированный ЧПИ), или по другому – КВП-3 – код высокой полярности с задержкой трёх нулей (HDB-3).

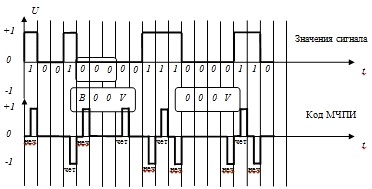

Пример кодирования кодом МЧПИ:
B, V – балластные единицы (на приме удаляются);
«B» всегда противоположна предыдущей единице;
«V» всегда повторяет полярность предыдущей единицы.
Схема регенератора для кода МЧПИ имеет такой же вид, что и для ЧПИ. Удаление балластных единиц происходит с помощью нарушения полярности. То есть если на приеме есть два нуля, то удаляются обе единицы. Если на приме есть три нуля, то удаляется только последняя единица.
Удаление балластных единиц реализуется с помощью логического устройства, запоминающего 4 бита.
Достоинством данного кода является то, что применяется тот же самый регенератор, что и для ЧПИ.
Недостатком кода МЧПИ является задержка сигнала и усложненное по сравнению с кодом ЧПИ декодирование.
В PDH системах применяется трехуровневый код вида «cBdT», где
c – количество бит в двоичном коде; d – количество бит в третичном коде;
B – Binary – двоичный; T – Tertiary – третичный.
Для данного кода должны выполняться следующие условия:
,
,
Таким образом, при применении данного кодирования можно уменьшить частоту передачи, но за счет усложнения кода увеличится вероятность ошибки PОШ.
Избыточность кода вида «cBdT»:
33. Назначение и структура регенератора для PDH.
Регенераторы в цифровых системах передачи применяются для:
Устранения действия помех;
Регенератор должен быть сконструирован по простейшей возможной схеме и с учетом того, чтобы в регенерационном пункте отсутствовало кодирование/декодирование (для работы с большим числом линейных кодов). Регенераторы обычно располагают через 3…6 км. Каждый регенератор вносит задержку. Из-за регенераторов потоки разделяются по фазе.

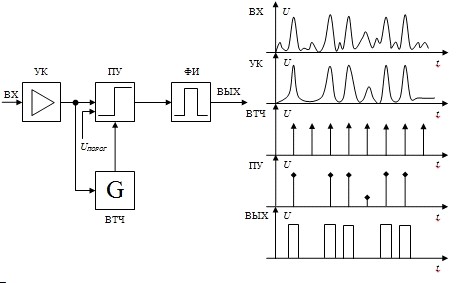

Общая схема и принцип работы линейного регенератора:
УК – усилитель корректирующий;
ПУ – пороговое устройство;
ВТЧ – выделитель тактовой частоты;
ФИ – формирователь импульсов

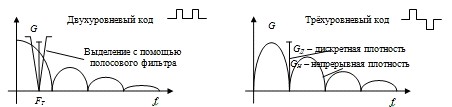

Принцип выделения тактовой частоты:
Из спектра группового сигнала с помощью полосового фильтра, резонансного контура или избирательного усилителя выделяется тактовая частота. Энергетический спектр униполярной последовательности импульсов содержит как непрерывную GН(f), так и дискретную GД(f) составляющую. С помощью фильтра можно выделить первую гармонику частоты следования импульсов, то есть тактовую частоту FТ.
G – спектральная плотность мощности;
FТ – тактовая частота.
Структурная схема пассивного выделителя тактовой частоты на двухуровневом коде:
ВЫП 2 п-п – выпрямитель двухполупериодный на мостовой схеме;
ПФ – полосовой фильтр, настроенный на тактовую частоту FТ;
У – усилитель;
ОГР – ограничитель по уровню; d/df – дифференциальная схема (увеличивает частоту f в два раза);
ВЫП 1 п-п – выпрямитель однополупериодный на диоде; ФИ – формирователь импульсов; ЛЗ – линия задержки.
Принцип работы дифференциальной схемы:
Недостатком данной схемы выделения тактовой частоты является то, что при отсутствии входного сигнала может сработать синхронизация, и пороговое устройство вместо импульсов будет выдавать гармонический сигнал.
С ростом скорости передачи ужесточаются требования к полосовому фильтру, так как если в полосу пропускания попадет помеха, то произойдет дрожание тактовой частоты FТ, что приведет к явлению джиттера.
34. Синхронная цифровая иерархия (SDH ). Достоинства и общие характеристики SDH. Предпосылки создания и принципы построения SDH.
Недостатки систем плезиахронной цифровой иерархии:
Ограничена скорость передачи, так как синхронизация идет от самого цифрового потока;
На базе PDH нельзя построить полноценную сеть, так как нет средств управления и контроля за сетью, PDH работает только по системе «точка-точка». PDH не рассчитана на построение сети как таковой, так как сеть не могла сама решать вопросы распределения потоков для поддержания живучести и повышения надежности и скорости передачи;
Сложность извлечения первичной информации из высокоскоростных потоков из-за сложности в согласовании скоростей. Дешевле расформировать поток, выделить из него необходимую информацию и сформировать поток заново.
Старая элементная база даёт побитную обработку данных, что не стыкуется с осовремененным оборудованием.
Достоинства систем синхронной цифровой иерархии:
Упрощено разделение/объединение цифровых потоков;
Прямой доступ к компонентам с меньшими скоростями без необходимости разделения/объединения всего высокоскоростного потока;
Существенное расширение возможностей эксплуатации и технического обслуживания оборудования;
Оборудование имеет более компактные размеры;
Облегченный переход к более высоким скоростям передачи по мере развития техники.
Особенности SDH:
Синхронизация в SDH осуществляется по отдельной линии от первичного эталонного генератора, что дает возможность повысить скорости передачи, которая будет зависеть от точности генератора;
Наращивание скорости возможно только на основе оптоволоконных кабелей;
В SDH предусмотрены возможности построения сети и управления ею с использованием современных микропроцессоров;
В SDH идет работа с байтами, а не битами.
Синхронный транспортный сигнал представляет собой пакет (STM – синхронный транспортный модуль).
34.Предпосылки создания и принципы построения SDH.
Сначала развития SDH заполняли низкоскоростными потоками PDH (от E1 до E4).
Поток STS-1 от SONET (Synchronic Optical Net - USA ):
Скорость передачи:
с=264*3*8*8000=50688 кбит/c

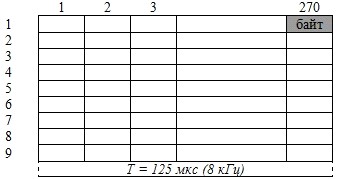

Поток STM-1 (Europe):
Скорость передачи:
с=270*9*8*8000=155520кбит/c

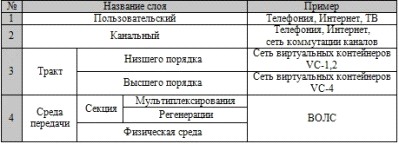

Системы SDH строятся по функциональным слоям, каждый из которых имеет свою аппаратуру, своё управление и свои средства контроля.
Вся информация укладывается в виртуальных контейнерах (VC – virtualcontainer), который имеет пункт отправления и назначения, фиксированный объем.
Каждый слой имеет свои стандарты. Взаимодействие между слоями оговаривается.
|
