Весь суммарный диапазон по уровню

Помехозащищенность по шумам квантования (доп = допустимая. Для ТЧ = 30дБ).

; где 4,77 – коэффициент, возникающий из-за перехода от lg к log.

Количество разрядов=12 для каналов ТЧ.

Количество дискретных уровней уровней.

Но столько уровней не передают. Взяв 32 уровня вместо 4096, получим снижение помехозащищенности, но его можно повысить за счет помехо защищенного кодирования, т. к. так будет дешевле.

Можно также уменьшить количество разрядов с 12 до 8 (для канала ТЧ) за счет неравномерного квантования. Но при это высокие уровни сигнала будут иметь ошибку побольше, чем низкие уровни. При этом помехозащищенность будет меньше, но всё равно она будет пригодна для осуществления связи.

18. Особенности цифровых систем передачи сообщений. ПЛЕЗИОХРОННАЯ ЦИФРОВАЯ ИЕРАРХИЯ (PDH).

1. Высокая помехоустойчивость (дискретизируя сигнал, получаем за счет этого возможность регенерации и отсутствие накопления ошибок в канале). В оптическом кабеле сигнал аналоговый (несущий непрерывный световой поток), но первичный сигнал всегда цифровой.

2. Слабая зависимость качества передачи от длины линии связи (нелинейная зависимость между общей длиной связи и длиной участка регенерации), например, при возрастании LОБЩ в 100 раз – LРЕГЕН уменьшается на 5%.

3. Стабильность параметров каналов ЦСП (изменения АЧХ канала, например, температурные, удаляются регенераторами, поэтому канал остается стабилен).

4. Эффективность использования пропускной способности канала для передачи дискретных сигналов (если первичный сигнал уже цифровой, то скорость передачи будет максимальной). ТЧ: Fверх=4КГц, Fдискр=8КГц, 8 разр., V=64kbps

НЕ нашли? Не то? Что вы ищете?

5. Возможность построения цифровой сети связи (именно сети, т. к. сеть подразумевает возможность управления и перераспределения нагрузки, с цифровой коммутацией каналов). PDH – зачатки сети (мало возможностей управления). SDH – уже сеть (управление развито хорошо). Сеть д. б. надежной и саморегулирующейся без участия человека.

6. Высокие технико-экономические показатели (уровень интеграции цифровых систем гораздо выше, т. е. меньше габариты, энергопотребление, … , проще обслуживание – заменили электронный блок и поехали дальше).

ПЛЕЗИОХРОННАЯ ЦИФРОВАЯ ИЕРАРХИЯ (PDH).

Иерархия цифровых систем передачи

Плезиохронная система иерархии (ПЦИ, PDH). Включает в себя три стандарта скоростей: первый стандарт (североамериканский), второй стандарт (японский), третий стандарт (европейский) со скоростью ПЦП 2048 кбит/с (32=30 ОЦК+2 служебных). Формула скорости: С=fдmN (fд – частота дискретизации, m – количество разрядов, N – число каналов). Европейский стандарт:

ОЦК – основной цифровой канал, скорость 64 кбит/с

ПЦП – первичный цифровой поток, ИКМ-30 (30 каналов ОЦК), 2 служебных, скорость 2048 кбит/с.

ВЦП – вторичный цифровой поток, ИКМ-120 (4 ИКМ-30), 4служебных, скорость 8448 кбит/с.

ТЦП  третичный цифровой поток, ИКМ-480 (4 ИКМ-120), 9 служебных, скорость 34368 кбит/с.

ЧЦП – четверичный цифровой поток, ИКМ-1920 (4 ИКМ-480), скорость 139264 кбит/с.

ИКМ-30 используют городские телефонные сети, плохие характеристики, большие переходные влияния.

ИКМ-120 кабели многоканальной связи, высокочастотные, основной вариант передачи по оптическим кабелям. Для североамериканских и японских стандартов разные числа каналов для передачи.

2) Синхронная система иерархии (ССИ, SDH). Рассчитаны на транспортировку цифровых потоков (сигналов) ПЦИ различных стандартов. В качестве стандарта (основного элемента) принят – синхронный транспортный модуль (СТМ), скорость передачи 155 Мбит/с. СТМ4 (4 СТМ), скорость 622080 кбит/с. СТМ16 (4 СТМ4), скорость 2.5 Гбит/с. СТМ64 (4 СТМ16), скорость 10 Гбит/с. СТМ256 (4 СТМ64), скорость 40 Гбит/с.

№19. ПРИНЦИПЫ СИНХРОНИЗАЦИИ В ЦСП. ВИДЫ СИНХРОНИЗАЦИИ. Принципы синхронизации в ЦСП. Система тактовой синхронизации

Принципы синхронизации.

Принцип построения цифровых систем передачи требуют синхронизации скоростей цифровых потоков на входе оборудования группообразования.

Скорости входных канальных групп немного отличаются друг от друга вследствие допустимой нестабильности задающего генератора каналообразующего оборудования этих потоков. Поэтому прежде чем приступить к объединению этих потоков к определенной скорости, их нужно привести к одной скорости передачи путем добавления специальных синхронизирующих битов выравнивания скоростей. Биты выравнивания должны распознаваться на приемной стороне, когда происходит разделение (демультиплексирование) потоков из группового и выделение первоначального сигнала

Есть 3 вида синхронизации в PDH.

Тактовая

Обеспечивает равенство скоростей обработки цифровых сигналов и является самой большой частотой во всей системе. Сбой => невозможность регенерации => невозможность приема.

Цикловая

Обеспечивает правильное разделение и декодирование кодовых групп цифрового сигнала, т. е. правильность выделения отдельных каналов. Сбой => путаница между каналами.

Сверхцикловая

Обеспечивает на приеме правильное расположение СУВ (сигналы управления и взаимодействия). При ОКС-7 она не нужна( сверхцикловая не нужна).  Сбой( при поканальной сигнализации, т. к. в случае общеканальной сигнализации, как ОКС-7 , сверхцикловая не нужна)  =>  невозможность коммутации абонентов.

Принципы синхронизации в ЦСП. Система тактовой синхронизации. Структура приемника тактовой синхронизации.

Для согласованной работы передающей и приемной станции системы передачи с ИКМ необходимо обеспечить равенство скоростей обработки сигналов на этих станциях, согласованное распределение АИМ-сигналов и сигналов управления и взаимодействия по соответствующим каналам. Это возможно толь ко при синхронной и синфазной работе генераторного оборудования на передающей и приемной станциях (ГОпер и ГОпр).Для этих целей предусматривается синхронизация генераторного оборудования приемной станции по тактовой частоте, по циклам и сверхциклам цифрового потока. Нарушение хотя бы одного из видов синхронизации приводит к потере связи по всем каналам ЦСП.

Тактовая  синхронизация  обеспечивает  равенство скорости обработки сигналов на оконечных станциях и регенерационных пунктах.

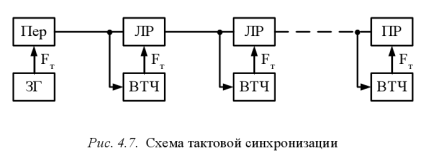

В cостав  любого  передающего  оборудования  оконечной станции (Пер) входит задающий генератор (ЗГ), который вырабатывает импульсную последовательность с тактовой частотой F­T. Для обеспечения тактовой синхронизации в линейных регенераторах (ЛР) и приемном оборудовании (Пр) оконечной станции  устанавливаются устройства  выделения  тактовой частоты (ВТЧ). Структурная схема тактовой синхронизации представлена на рис. 4.7.

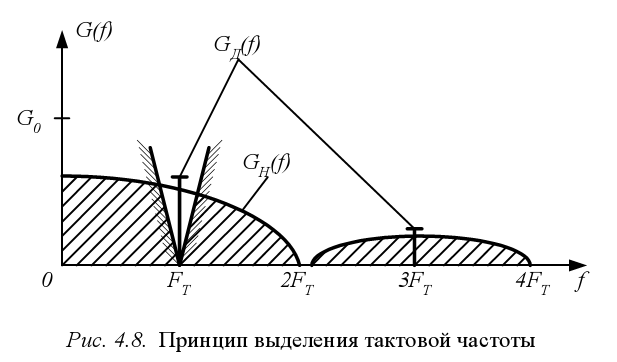

Один  из  наиболее  распространенных  методов  выделения тактовой  частоты (называемый  также  методом  пассивной фильтрации) заключается в том, что из спектра входного цифрового сигнала с помощью ВТЧ выделяется тактовая частота. Для этих целей используются полосовые фильтры, резонансные  контуры  или  избирательные  усилители.  Энергетический спектр униполярной последовательности импульсов содержит как непрерывную GH(f), так и дискретную Gд(f) составляющую как показано на рис. 4.8.

С  помощью  фильтра  можно  выделить  первую  гармонику частоты следования импульсов, т. е. тактовую частоту FТ. ВТЧ в данном случае получается достаточно простым. Таким образом, получается пассивный прием: Но нужно подбирать элементы с разным ТКН для компенсации. Кроме того, элементы надо постоянно контролировать, т. к. параметры уходят.

Также перспективным, но более сложным является способ тактовой  синхронизации  с  применением  устройств  автоподстройки  частоты  генератора  тактов  приемного  оборудования (метод активной фильтрации). Используют генератор с автоподстройкой от ПФ.

20. Принципы синхронизации в ЦСП. Цикловая синхронизация. Структура приемника цикловой синхронизации.

Цикловая синхронизация обеспечивает правильное разделение декодированных на приемном конце отсчетных значений аналоговых сигналов по отдельным каналам. Цикловая синхронизация осуществляется следующим образом. На передающей станции в состав группового цифрового сигнала в начале цикла передачи, т. е. в нулевом канальном интервале КИ0 вводится цикловой синхросигнал. На приемной станции устанавливается приемник  синхросигнала (ПСС)  для  выделения  циклового синхросигнала из группового цифрового сигнала и тем самым, определяет начало цикла передачи. В ЦСП ИКМ-30 цикловой синхросигнал  имеет  заранее  определенную  и  неизменную структуру  вида 0011011  и  следует  с  периодичностью  через цикл.

Сверхцикловая синхронизация обеспечивает на приеме правильное распределение СУВ по соответствующим телефонным каналам.  Структурная  схема  и  принцип  действия  приемника сверхциклового  синхросигнала  те  же,  что  и  для  приемника циклового  синхросигнала.  Поиск  сверхцикловой  синхронизации разрешается только после установления цикловой синхронизации  и  после  пропадания  двух  сверхцикловых  сигналов подряд.
