В SDHв качестве входных сигналов каналов доступа выступают трибы PDHи SDH(компонентные сигналы).
Структура верхнего уровня иерархии SDHможет строится из структур нижнего уровня и несколько структур одного и того же уровня могут быть объединены в одну общую структуру.
Трибы должны упаковываться в стандартные помеченные виртуальные контейнеры. Положение виртуального контейнера может определяться с помощью указателей.
Несколько контейнеров одного уровня могут быть сцеплены вместе и рассматриваться в качестве непрерывного контейнера.

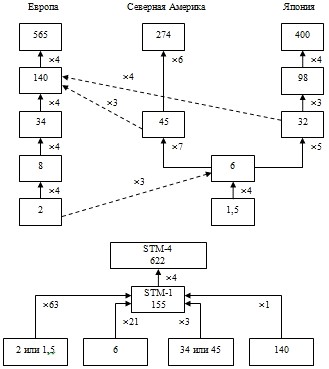

35. Схемы мультиплексирования потоков в STM-1 для SDH ( G.707, G.708, G.709).
Первый стандарт на построение мультиплексора разработан ITU-T в 1988 году (стандарты G.707, G.708). В нем оговариваются свойства базового мультиплексора.

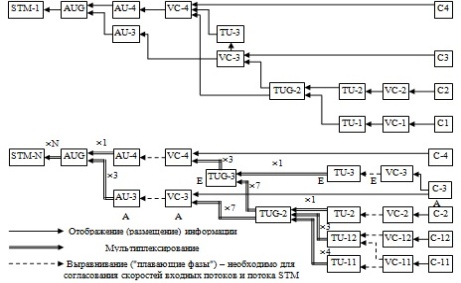

Схема мультиплексирования SDH:
C1…C4 – контейнеры 1…4 уровня: (для инкапсуляции сигналов канала доступа или трибов)
C1 содержит трибы T1 или E1 (C1.1 – 25 байт или C1.2 – 34 байт);
C2 содержит трибы T2 или E2 (C2.1 или C2.2 – 106 байт);
C3 содержит трибы T3 или E3 (C3.1 или C3.2 – 756 байт);
C4 содержит триб E4 (2340 байт).
VC – виртуальный контейнер (содержит адрес мультиплексора назначения, дописывает маршрутный заголовок POH);
TU – трибный блок (указатель административного блока PTR указывает начало виртуального контейнера VC в трибном блоке TU);
TUG – группа трибных блоков;
AU – административный блок (заполняется иначе, чем TU);
AUG – группа трибных блоков;
A – блок, используемый для совместимости со стандартом SONET;
E – блок, используемый для совместимости с Европейским стандартом.
Пути мультиплексирования программно включаются/выключаются. Таким образом, существует 3 варианта мультиплексирования С1→ STM-1.

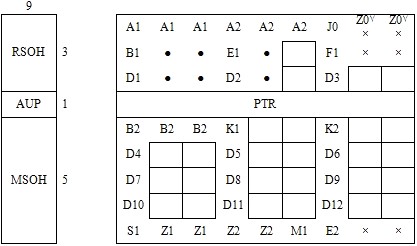

36. Структура заголовка STM -1 и назначение отдельных полей
RSOH – заголовок регенерационной секции;
AUP – указатель административного блока;
MSOH – заголовок секции мультиплексирования;
A1, A2 – сигналы цикловой синхронизации (A1 = 11110110,
A2 = 00101000), длина синхрослова в STM-1: 6Ч8 = 48 бит;
J0 – байт индикатора трассы регенерационной секции [в рамках национальных границ – 1 байт, при пересечении – 2 байта (Z0۷)];
B1 – контроль информации для регенерационной секции RSOH по процедуре BIP-8 (результат суммы по модулю-2 всех полей RSOH, кроме двух полей Z0۷, отправляется в следующем пакете STM-1)
E1 – служебная связь на участке регенерации (64 кбит/с);
E2 – служебная связь на участке мультиплексирования (64 кбит/с);
F1 – канал пользователя;
D1, D2, D3 – служебные каналы передачи данных внутри RSOH
(3Ч64 = 196 кбит/с);
● – байты адаптации к среде передачи (зависят от используемой линии передачи);
B2 – результат проверки секции RSOH по процедуре BIP-24;
K1, K2 – байты сигнализации и управления автоматическим защитным переключением (APS) (G.783);
D1…D12 – служебный каналы передачи данных (12Ч64 = 576 кбит/с);
S1 – статус синхронизации;
Z0, Z1, Z2 – биты, используемые в совместных стандартах SDH-SONET;
Ч – зарезервированные биты для национальных нужд.
37. Примеры мультиплексирования административных блоков(AUG->STM;AU-3->AUG;TUG->VC-4
Мультиплексирование AUG в STM-N. Организация N групп AUG в модуль STM-N показана на рисунке 9. Структура AUG - это матрица (9∗261) плюс 9 байт в строке 4 (для указателя AU-4). STM-N состоит из SOH, описанного ниже, и структуры (типа матрицы) размера 9 строк и (N261) столбцов с указателем для AU-×n размера N9 байт в строке 4.× N групп AUG мультиплексируются по схеме с байт-интерливингом в эту структуру и имеют фиксированную привязку (фазу) по отношению к STM-N.
Рисунок 9 – Мультиплексирование N групп AUG в модуль STM-N

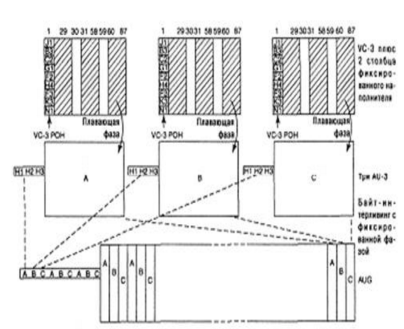

Мультиплексирование АU-3 в AUG. Организация мультиплексирования 3 блоков AU-3 в группу модулей AUG показана на рисунке 11. 3 байта в начале строки 4 предназначены для указателя AU-3.
Оставшаяся матрица размера 9х87 занята под виртуальный контейнер C-3 и два столбца фиксированного наполнителя. Байты этих двух столбцов фиксированного наполнителя каждого AU-3 должны быть одинаковы. Фаза VC-3 и указанных столбцов фиксированного наполнителя не фиксирована по отношению к AU-3. Положение первого байта VC-3 по отношению к указателю AU-3 определяется значением указателя. Указанные три AU-3 мультиплексируются в AUG по схеме с байт-интерливингом.
Рисунок 11 – Мультиплексирование блоков AU-3 в группу модулей AUG
Мультиплексирование групп трибных блоков (TUG-3) в VC-4. Схема мультиплексирования 3 TUG-3 в VC-4 показана на рисунке 12. TUG-3 - структура по типу матрицы размера 9х86. VC-4 состоит из одного столбца VC-4 РОН, двух столбцов фиксированного наполнителя и 258 столбцов полезной нагрузки. Три TUG-3 мультиплексируются по схеме с байт-интерливингом в поле полезной нагрузки VC-4 размера 9х258 и имеют фиксированную фазу по отношению к VC-4. Как описано в предыдущем подразделе по мультиплексированию AUG в STM-N, фаза VC-4 по отношению к AU-4 дается указателем AU-4.
Рисунок 12 – Мультиплексирование трех групп TUG-3 в VC-4
38. Принципы синхронизации в SDH, и взаимодействия PDH и SDH.
Синхронизация в SDH осуществляется по отдельному кабелю (волокну), то есть существует своя сеть синхронизации. Информационная сеть строится в виде петли. Сеть синхронизации строится по схемам «звезда» и «дерево».

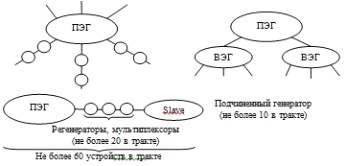

Схемы построения сети синхронизации:
ПЭГ – первичный эталонный генератор;
ВЭГ – вторичный эталонный генератор;
Slave – подчиненный генератор.
В SDH синхронизация по частоте осуществляется четко, однако имеют место изменения по фазе, что приводит к ограничению скорости распространения сигнала.
Режимы синхронизации в SDH:
Синхронный режим – все устройства работают от одного ПЭГ.
Точность при этом режиме составляет ~ ±10-12 Гц, вследствие чего нет потери бит и проскальзываний;
Псевдосинхронный режим – часть оборудования синхронизируется от одного ПЭГ, другая часть – от другого ПЭГ.
Точность при этом режиме составляет ~ ±10-11 Гц, вследствие чего может возникнуть 1 проскальзывание за 70 суток;
Плезиохронный режим – считается, что у оборудования потеряна синхронизация с первичным эталонным генератором.
Точность при этом режиме составляет ~ ±10-9 Гц, вследствие чего может возникнуть 1 проскальзывание за 17 суток;
Асинхронный режим – каждый мультиплексор работает от своего генератора.
Точность при этом режиме составляет ~ ±10-5 Гц, вследствие чего может возникнуть 1 проскальзывание за 7 секунд, и придется высылать пакет заново; Взаимодействие SDH и PDH.
39. Основы построения волоконно-оптических систем передачи.
Обобщенная структура системы передачи на оптическом кабеле:
КОО – каналообразующая аппаратура (n потоков → 1 поток);
ОС – оборудование сопряжения (электрический сигнал → оптический сигнал);
ОП – оптический передатчик;
ПОМ – передающий оптический модуль: ИОИ – источник оптического излучения;
СУ – согласующее устройство. ОВ – оптическое волокно;
ОР – оптический регенератор (оптический сигнал → электрический сигнал → регенерация → оптический сигнал); ОУ – оптический усилитель; ОПР – оптический приемник:
Приемники работают по числу пришедших фотонов.
Классификация волоконно-оптических систем передачи:
По оборудованию:
1)Аналоговое оборудование; 2)Цифровое оборудование.
По способу модуляции:
1)Аналоговая модуляция; 2)Цифровая модуляция; 3)Смешанная модуляция (ИКМ).
По способу демодуляции:
1)Прямая демодуляция – световой поток сразу переходит в электрический сигнал;
2)Демодуляция с промежуточной частотой:
Гетеродинное преобразование:
Частота приема больше частоты гетеродина и больше частоты сигнала:
(fПРИЕМА> fГЕТЕРОДИНА > fСИГНАЛА)
Это позволяет уменьшить размеры и увеличить усиление у приемника.
Гомодинное преобразование:
Частота приема равна частоте гетеродина, что позволяет сразу получать на выходе исходный сигнал.
По способу организации двухсторонней связи (дискретная информация передается аналоговым сигналом).
1) 2-волоконная 1-полосная ВОЛС:
2) 1-волоконная 1-полосная ВОЛС
В 1-волоконных 1-полосных ВОЛС используется различная поляризация прямой и обратной волн.
3)1-волоконная 2-полосная ВОЛС:
По методу уплотнения:1) Спектральное уплотнение
ОФМС – оборудование формирования многоканального сигнала;
УСО – устройство спектрального объединения (WDM/DWDM);
2)Временное уплотнение
Реализуется по одному из двух способов
3)Частотное (гетеродинное) уплотнение
Пояснения к рисунку:
ИИ – источник излучения;
Аn – призма;
|
