л/4 – четвертьволновая призма (смещает длину волны л на л/4);
Фn – фильтр n-го канала;
ОМ – оптический модулятор;
З – зеркало;
ОСn – оптический сигнал;
СУ – согласующее устройство;
ОСМ – оптический смеситель;
ГЕТ – гетеродин;
ПФ – полосовой фильтр;
ФД – фотодетектор.
Достоинством частотного уплотнения является то, что участок регенерации приблизительно в 2 раза больше при всех прочих условиях. Коэффициент использования пропускной способности волокна выше.
Недостатком частотного уплотнения является то, что передающий тракт должен сохранять поляризацию света. При частотном уплотнении используется более сложная аппаратура.
40. Оптические передатчики в волоконно-оптических системах передачи.

Структурная схема оптического передатчика:
ФМС – формирователь модулирующего сигнала;
МОИ – модулятор оптического излучения;
СВД – система встроенной диагностики;
ОР – оптический разветвитель;
ЛОС – линейный оптический сигнал;
СРРИОИ – сигнализатор режима работы источника оптического излучения;
СУ (ОС) – соединительное устройство (оптический соединитель); ОВ – оптическое волокно.
Характеристики оптических передатчиков:
Длина волны л должна совпадать с одним из окон прозрачности оптического волокна;
Высокая мощность излучения (60-100 мВт) и эффективность его ввода в оптическое волокно;
Возможность модуляции несколькими способами;
Длительный срок службы;
Высокий КПД;
Ограничение по весу и габаритам;
Простота технологии производства и эксплуатации.
Основные параметры лазерных диодов:
л0 – длина волны оптического излучателя (мкм);
Дл – ширина полосы излучения оптического излучателя (нм);
W – мощность оптического излучателя (мВт);
IВ – ток возбуждения оптического излучателя (мА);
–КПД;
Основные характеристики оптических излучателей:
1)Вольт-амперная характеристика:
![]()
где IВ – ток возбуждения.
Пояснения к графику:
СИД – светоизлучающий диод;
ЛД – лазерный диод;
IПОРОГ – пороговое значение тока
2) Спектральная характеристика излучения для различных токов возбуждения:
![]()
где IВ = const – ток возбуждения, л – длина волны.
3)Диаграмма направленности – пространственная хар-ка излучения

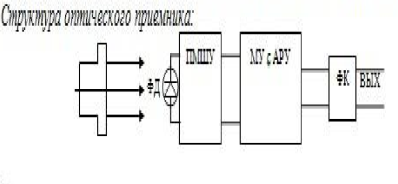

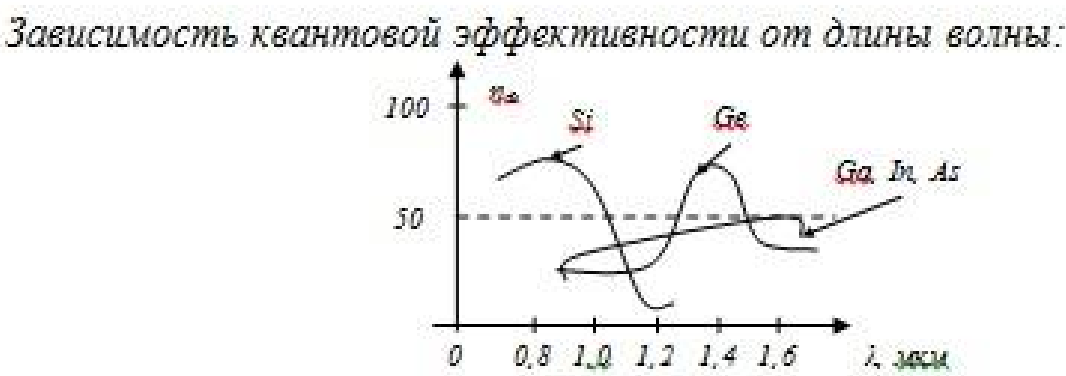

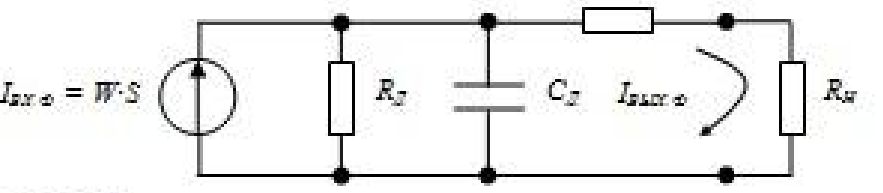

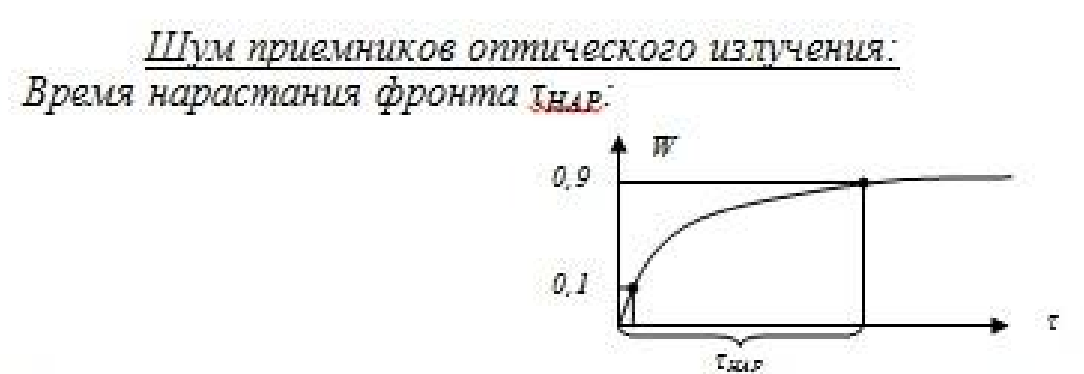

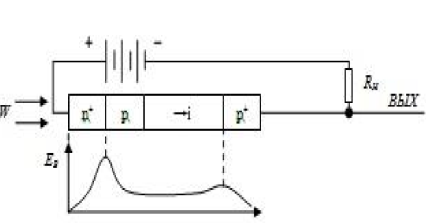

41.Оптические приемники в волоконно-оптических системах передачи.




![]()


![]()





![]()





![]()
|
