Шаг квантования в i-м сегменте определяется с помощью соотношения

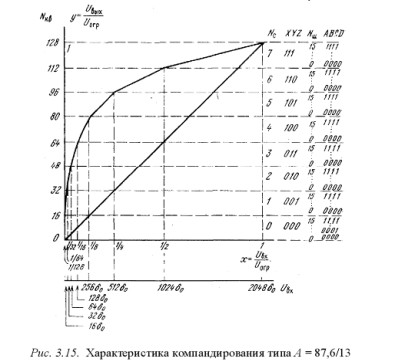

Структура кодовой комбинации, формируемой на выходе кодера с характеристикой А, имеет вид PXYZABCD, где P –знаковый символ (1 – для положительных сигналов, 0 – для отрицательных); XYZ – символы кода номера сегмента NC ; ABCD – символы кода номера шага внутри сегментаNШ (см. рис. 3.15). Если, например, положительный отсчет на входе кодера имеет амплитуду, соответствующую девятому шагу квантования в шестом сегменте, то на выходе кодера будет сформирована комбинация 11101001 (Р=1, XYZ=110, ABCD=1001).
Законы кодирования:
А-закон:
Гдеy – выходной сигнал;
x – нормированный сигнал от 0 до 1;
A – коэффициент (A = 87,6 для речевого сигнала).
м-закон:
где y – выходной сигнал; x – нормированный сигнал от 0 до 1;
м – коэффициент (м = 100 и м = 255).
25. Вторичные ЦСП. Структура оборудования и временного цикла ИКМ-120(G.745).

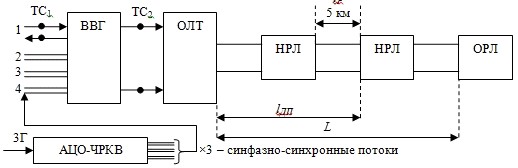

Структурная схема ИКМ-120:
ВВГ – вводное оборудование вторичной группы;
ОЛТ – оборудование линейного тракта;
АЦО-ЧРКВ – аналогово-цифровое оборудование с ЧРК вторичной группы;
НРЛ – необслуживаемый регенерационный линейный пункт;
ОРЛ – обслуживаемый регенерационный линейный пункт; ТС – точка стыка (1 и 2); lР – участок регенерации;
lДП – участок дистанционного питания; L – длина линии передачи
В системе ИКМ-120 можно передавать 65 каналов полосой частот 312…552 кГц – эти частоты понижаются до 12…252 кГц, затем оцифровываются. Частота дискретизации равна FД = 512 кГц. Количество разрядов кодовой комбинации m = 11. Применяется нелинейное квантование по А-закону кодирования (А = 5,4/5).
E2=4*E1
Формирование потока E2:
Цикл в потоке E1 равен 125 мкс, 32 канальных интервала по 8 бит объединяются в агрегатный поток, состоящий из 4-х E1. 8*32*4=1024
То есть необходимо передать 1024 бита за 125 мкс. Дополнительно необходимо передать еще 32 бита для служебной информации. В итоге в потоке E2 передается 1056 бит/с. Цикл потока E2 разбивается на 4 субцикла по 264 бита.
Цикловой синхросигнал в потоке E2 занимает 8 бит (в отличие от 7 бит в E1) и имеет вид – «11100110».

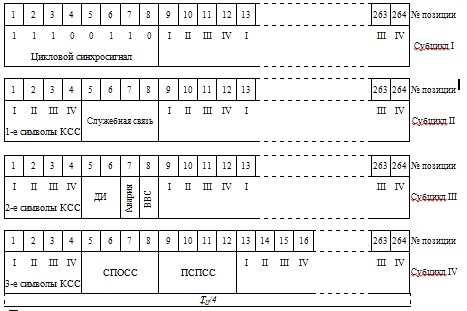

Структура агрегатного потока E2 стандарта G.745:
СКСС – символы команд согласования скоростей;
ВСС – вызов служебной связи (передаются в обратном направлении);
Авария – биты аварии (передаются в обратном направлении);
СПОСС – дополнительные служебные символы для отрицательного согласования скоростей;
ПСПСС – дополнительные позиции стаффинга для положительного согласования скоростей;
Принцип работы согласования скоростей:
При приеме комбинации «111», последующей «000» и затем «111» приемник принимает решение о правильной передаче. При приеме комбинации «111», последующей «111» следует положительной согласование скоростей. При приеме комбинации «000», последующей «000» следует отрицательное согласование скоростей.Для надежности команды согласования скоростей работают по «мажоритарному» голосованию. Ошибка в одном разряде не играет большой роли. Ошибка сразу в двух разрядах бывает крайне редко.
26,27. Структура временного цикла потока Е2 в европейских системах передачи с положительным выравниванием скоростей потоков при использовании объединения потоков с чередованием битов ( G.742) и с чередованием байтов ( G.704).
Суть данного стандарта в том, что здесь выделено 848 бит на фрейм.
E2=4*E1
Длительность цикласоставляет 100,4 мкс.
Структура агрегатного потока E2 стандарта G.742:
СКСС – символы команд согласования скоростей;
RAI – авария в цикловом синхросигнале;
S – бит для национальных нужд (при переходе границы равен «1»);
ПСПСС – позиции стаффинга для положительного согласования скоростей;
В данном стандарте отсутствует отрицательное согласование скоростей.
Команды согласования скоростей работают по следующему принципу:
Сравниваются биты JCi и JBi.
При JCi = JBi принимается решение о том, что JBi – информационный бит.
При JCi ≠ JBi принимается решение о том, что JBi – стаффинг.
В стандарте G.704 поток E2 формируется на основе байтового соединения (1 байт – 125 мкс, 1024 бит = 128 байт на фрейм).
Описание потока E2 стандарта G.704:
1)120 каналов по 64 кбит/с (ОЦК) расположены в тайм-слотах T5…T32, T34…T65, T71…T98, T100… T131. Всего в цикле 132 тайм-слота (T0…T131);
2)Цикловой синхросигнал имеет следующую структуру – «11100110100000» (14 бит), который расположен в начале и середине цикла:
«11100110» – расположен в тайм-слоте T0 (позиции с 0-й по 7-ю);
«100000» – расположен в тайм-слоте T66 (позиции с 529-й по 534-ю);
3)Аварийный сигнал AIS расположен в тайм-слоте T66 на 535-й позиции;
4)Бит для национальных нужд S расположен в тайм-слоте T66 на позиции 536;

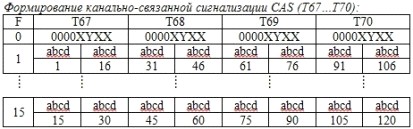

5)Биты для канально-связанной сигнализации CAS расположены в тайм-слотах T67…T70;
6)Тайм-слоты T1…T4 (позиции с 9-й по 40-ю) и T33 зарезервированы для национальных нужд (при переходе границы равны «1»).
0000XYXX – служебная информация, где
«0000» – сверхцикловой синхросигнал;
X – резервный бит (обычно равен «1»);
Y – авария в цикловом синхросигнале (при «0» – нормальная работа, «1» – авария).
Бит «a» - бит, который указывает состояние канала («0» – канал свободен, «1» – канал занят);
Биты «bcd» – имеют значение «101» (abcd ≠ 0000 – запрещенная комбинация).
Общеканальная сигнализация CCS:
1)127 каналов ОЦК располагаются в тайм-слотах T2…T32, T34…T65, T67…T98, T100…T131. Тайм-слот T1 используется для канала общего пользования или служебной связи;
2)Цикловая синхронизация не нужна, то есть тайм-слот T0 – служебный;
3)Аварийный сигнал AIS расположен в тайм-слоте T66 на 535-й позиции;
4)Бит для национальных нужд S расположен в тайм-слоте T66 на позиции 536;
5)Тайм-слоты T67…T70 можно использовать для общеканальной сигнализации CCS;
6)Тайм-слот T33 зарезервирован для национальных нужд.
28. Третичные ЦСП. Структура оборудования и временного цикла ИКМ-480 (G.753)
Длительность цикла составляет TЦ = 62,5 мкс. Цикл потока E2 разбивается на 3 субцикла по 716 бит.

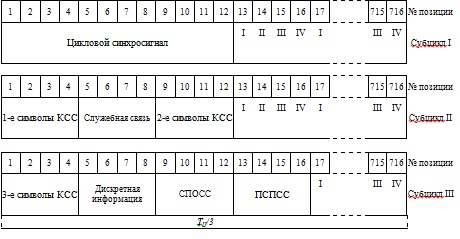

Структура потока E3:
Пояснения к рисунку:
- СКСС – символы команд согласования скоростей; СПОСС – дополнительные биты для отрицательного согласования скоростей; ПСПСС – дополнительные биты для положительного согласования скоростей.
29. Структура временного цикла потока Е3 в европейских системах передачи с положительным выравниванием скоростей потоков ( G.751)
Поток E3 стандарта G.751 имеет схожую структуру с потоком E2 стандарта G.742, только вместо 212 бит в субцикле будет 384 бита (при побитном объединении, то есть при положительном согласовании скоростей).
Поток E3 не может быть сформирован побайтно.

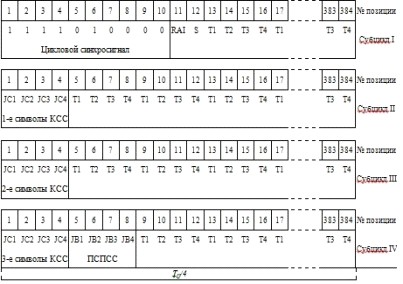

Структура агрегатного потока E3 стандарта G.751:
Пояснения к рисунку:
СКСС – символы команд согласования скоростей;
RAI – авария в цикловом синхросигнале;
S – бит для национальных нужд (при переходе границы равен «1»);
ПСПСС – позиции стаффинга для положительного согласования скоростей;
В данном стандарте отсутствует отрицательное согласование скоростей.
Команды согласования скоростей работают по следующему принципу:
Сравниваются биты JCi и JBi. При JCi = JBi принимается решение о том, что JBi – информационный бит. При JCi ≠ JBi принимается решение о том, что JBi – стаффинг.
30. Четвертичные ЦСП. Структура оборудования и временного цикла ИКМ-1920 (G.754).
В системе ИКМ-1920 стандарта G.754 передаются 1920 каналов тональной частоты. Длительность цикла составляет TЦ = 15,625 мкс. Цикл потока E4 разбивается на 4 субцикла по 544 бит. Цикловой синхросигнал в потоке E4 занимает 10 бит.

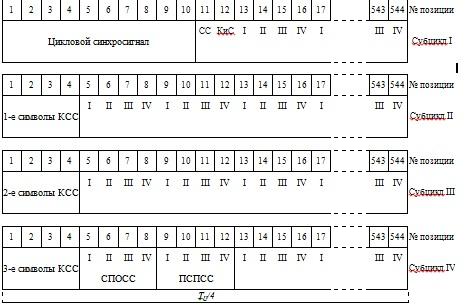

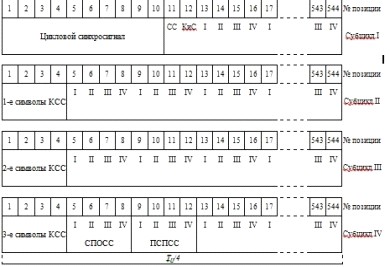

Структура агрегатного потока E4стандарта G.754
Пояснения к рисунку:
СКСС – символы команд согласования скоростей;
СПОСС – биты для отрицательного согласования скоростей;
ПСПСС – биты для положительного согласования скоростей;
СС – служебная связь;
КиС – контроль и сигнализация.
Линейные характеристики E4:
Длина регенерационного участка lУЧ = 3 км;
Длина участка переприема (максимальная дальность связи) lАП = 2500 км;
Секция дистанционного питания QДП= 240 км;
31. Структура временного цикла потока Е4 в европейских системах передачи с положительным выравниванием скоростей потоков (G.751).
В системе ИКМ-1920 стандарта G.751 передаются 1920 каналов тональной частоты. Длительность цикла составляет TЦ = 15,625 мкс. Цикл потока E4 разбивается на 6 субцикла по 488 бит. Цикловой синхросигнал в потоке E4 занимает 12 бит и имеет вид – «111101000000».
|
