Полуавтомат фасовочно-упаковочный У-01 Руководство по эксплуатации (стр. 2 )

Емкость бункера, л  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Напряжение питания

электросети, В …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .220±10%

Частота электросети, Гц  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50±0.4

Номинальная потребляемая

мощность полуавтомата, не более кВт. . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5

Габаритные размеры, мм. . . . . . . . . . . . . . . . . . . . . . . . . .2100х830х1650

Масса нетто, кг  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350

Масса брутто, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .390

Степень защиты оболочек электротехнических

изделий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IP54

Шум, дБа, не более. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Вибрации, дБ, не более. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .100

Пределы  допускаемых положительных  отклонений содержимого  нетто  от номинального количества согласно таблице 1.

Таблица 1

Номинальное количество нетто дозы (М), г	Предел допускаемых отклонений	Справочное значение массы куска фасуемого продукта, не более, г
% от М	Г
Св. 5 до 50 включ. »  50  » 100 » » 100  » 200 » » 200  » 300 » » 300  » 500 » » 500  » 1000 » » 1000 » 2000 »	+ 9 - + 5 - + 3,5 - + 1,5	- + 4.5 - + 9 - + 15 -	0,5 1,0 2,0 3 5 7 10

Примечания:

1. При фасовании товаров в упаковки (в том числе по пределам допускаемых отрицательных отклонений содержимого нетто от номинального количества)  руководствоваться ГОСТ Р 8.579-2002.

2. Действительные  значения  производительности и точности фасования зависят от вида продукта, пленки, массы дозы и требуемой точности фасования. При увеличении массы неделимой частицы (куска) продукта производительность уменьшается и предел допускаемых отклонений увеличивается..

1.3  Состав изделия

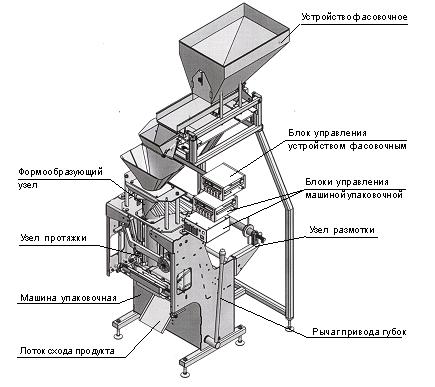

Общий вид и расположение основных составных частей полуавтомата  показан на рисунке 1:

Рисунок 1

1.4  Устройство и работа

1.4.1        Полуавтомат состоит из двух основных частей: устройства фасовочного и машины упаковочной. Устройство фасовочное производит набор и взвешивание продукта. После перемещения рычага привода губок машины упаковочной и их смыкания продукт из ковша ссыпается в подготовленный пакет машины упаковочной, которая запаивает и отрезает его.



1.4.2         Машина упаковочная вертикального типа сос­тоит из следующих основных частей, показанных на рисунке 1.

  Узел размотки рулона пленки - установлен с задней стороны рамы и состоит из двух кронштейнов, оси, на которую с помощью гаек и контргаек устанавливается рулон пленки, и тормоз. Предназаначен для установки рулона и обеспечивает натяжение и плавное движение пленки при работе.

  Формообразующий узел (устройство формирования пакета) - установлен в передней части рамы и состоит из воронки с трубой и воротника. Предназначен для преобразования рулонной пленки в рукав, который подается в зону насыпки продукта.

  Узел горизонтальной склейки предназначен для склейки горизонтальных швов и отрезки готовых пакетов друг от друга, установлен в передней нижней части рамы и состоит из 2-х подвижных губок. Привод подвижных губок осуществляется системой рычагов. В обеих губках установлены термоэлементы. В задней губке установлен отрезной нож.

       Узел вертикальной склейки предназначен для склейки вертикального шва пакета. Состоит из упора, поворотного рычага самоустанавливающегося вертикального термоэлемента.

       Узел протяжки предназначен для автоматической подачи пленки в рабочую зону и установлен по обе стороны формообразующего узла, и состоит из пары синхронно работающих приводов колес.

       Панели управления предназначены для управления работой машины, настройки температуры термоэлементов и длины пакета.



       Принцип работы

       Машина упаковочная - механизм, выпол­няющий поочередно две операции:

●        протягивание и формирование рукава из рулона пленки;

●        запайка горизонтальных и вертикального швов и обрезки заполненного пакета.

       Первая операция выполняется автоматически, с помощью колес привода узла протяжки по трубе, вторая - с помощью  рукоятки через систему рычагов, позволяю­щей горизонтальным и верти­каль­но­му пос­тоянно нагретым термоэлементам пере­мещаться для контакта с пленкой. Первая операция начинается  через 1 секунду после раз­мыкания губок.

1.4.3        Устройство фасовочное (УФ) состоит из узлов и деталей, смонти­рованных на общем основании. Блок  управления устройства фасовочного (БУФ) имеет органы управления и индикации.

1.4.3.1 Управление работой устройством фасовочным (набор пара­метров, запуск различных операций) осуществляется оператором с помощью кнопок клавиатуры БУФ. При этом на дисплее рисуются названия параметров и их  текущие зна­чения, а также названия операций. БУФ сам проверит указываемые Вами параметры или запус­каемые Вами операции на допустимость: при необходимости он выдаст на дисплей диагности­ческое сообщение. Свою работу БУФ сопровож­дает комментариями, а при наличии каких-либо ошибок - сообщениями о них.

1.4.3.2 Принцип действия устройства фасовочного основан на пре­образовании усилий от взвешиваемой массы, по­ступающей в ковш продукции, в электрический сигнал с помощью тензометрического датчика. Сигнал от тензодатчика преобразуется в цифровой и высвечивается на цифровом индикаторе, сравни­вается с заданным значением массы дозы, по достижении которого отключается загрузочное устройство.

  Устройство фасовочное осуществляет следующие функции:

●        фасование продукта в соответствии с уста­новленной массой дозы;

●        индикацию действительного значения мас­сы дозы;

контроль количества взвешенных порций продукта;        аварийную остановку в случае нарушения режимов работы.

1.5        Маркировка

               Маркировка полуавтомата наносится на фирменную табличку предприятия-изготовителя, которая поставляется вместе с полуавтоматом и закреплена на задней панели машины.

       Фирменная табличка содержит следующие данные:

● товарный знак и наименование предприятия-изготовителя;

● наименование и обозначение полуавтомата;

● обозначение технических условий;

● заводской номер полуавтомата;

● год и месяц выпуска;

● напряжение питания электросети;

● частота электросети;

● потребляемая мощность;

● масса полуавтомата;

● степень защиты оболочек электрооборудова­ния - IP54;

● климатическое исполнение;

● знак соответствия системы сертификации.

       На крышке корпуса машины нанесен знак электрического напряжения согласно ГОСТ 12.4.026, а около зажима заземления на задней панели нанесен знак заземления по ГОСТ 21130.

       Маркировка транспортной тары и упаковки производится в соответствии с требованиями ГОСТ 14192. она содержит обозначение автомата, знак соответствия, основные, дополнительные и ин­формационные надписи («Брутто», «Нетто», «Габариты»), а также манипуляционные знаки «Место строповки», «Вверх», «Не катить».

1.6 Упаковка

       Полуавтомат для транспортирования разобран на составные части (см. комплект поставки в ПС), которые помещают в полиэтиленовые мешки, устанавливают на деревянный поддон и обшивают снаружи рейками.

       Запасные части, комплект ЗИП, комплект крепежных деталей завернуты в упаковочную битумированную или дегтевую бумагу по ГОСТ 515-77 и помещены в полиэтиленовые пакеты и уложены в бункер.

       Эксплуатационная и товаросопроводительная документация упакованы в полиэтиленовые пакеты и уложены в бункер.

2 Меры  безопасности

2.1        Требования безопасности труда устанавливаются в соответствии с требованиями настоящего раздела, специальные требования применительно к различным видам работ приведены в соответствующих разделах данного руководства.

2.2        При монтаже и эксплуатации полуавтомата должны соблюдаться требования:

●        "Правил техники безопасности при эксплуатации электроустановок потребителей";

●        "Правил эксплуатации электроустановок потребителей";

●        Правил противопожарной безопасности, действующих в экплуатирующей организации;

●        Нормативной документации по охране труда и технике безопасности, действующих в эксплуатирующей организации и для данного производства;

●        Настоящего РЭ и ГОСТ 12.2.124.

2.3        Безопасность эксплуатации полуавтомата обеспечивют его эксплуатацией в условиях про­изводственной среды, соответствующей нормам "Правил техники безопасности и производственной санитарии на предприятиях хлебопекарной и макаронной промышленности" и климатических условий, соответствующих  п.1.1 настоящего руководства.
