       При выполнении операции "ЗАГРУЗИТЬ БЛОК" из памяти БУА восстанавливаются и становятся текущими значения параметров, предварительно сохраненные оператором в блоке с указанным номером. Номер блока указывается в нравом нижнем углу дисплея БУА и может быть выбран оператором.

       "ДЛИНА ПАКЕТА х 2" - При нажатии кнопки ВВОД происходит отключение или включение режима двойной протяжки пакета. Если оператору необходимо включить или выключить этот режим, он должен перед началом работы зайти в меню "ОПЕРАЦИИ" и установить положение ВЫКЛ. Выбранное положение сохранится в памяти БУФ и в следующий раз, если не требуется изменить положение, эту операцию выполнять не нужно.

       Операция "ПРОГОН" предназначена для выполнения однократного рабочего цикла автоматной части упаковщика (Губки сжать - Губки разжать - Протянуть). Для запуска операции оператор должен потянуть рычаг на себя до упора. При этом на дисплее БУА отобразится надпись ГГ СЖАТЫ. Затем дать рычаг от себя до упора, появится надпись ГГ РАЗЖАТЫ, а затем ПРОТЯЖКА. По завершении операции, БУА самостоятельно возвращается в список операций.

       Операция "ЗАПИСЬ НУЛЕЙ" предназначена для восстановления значений параметров (заводских уставок) в нулевом блоке параметров. Для действительного присвоения восстановленных значений соответствующим параметрам, после проведения данной операции необходимо провести операцию "ЗАГРУЗИТЬ БЛОК" с номером блока 0.

       Операция "ОБНУЛИТЬ СЧЕТ" предназначена для обнуления счетчика моточасов и защищена

паролем.

       Операция "ПОКАЗАТЬ СЧЕТ" предназначена для просмотра значения счетчика моточасов.

       Для возврата из списка параметров на предыдущий уровень оператор должен нажать кнопку С.

Корректировка заданной температуры сваривающих губок.

       На лицевой панели блока управления питанием (БУП), расположены два температурных контроллера. Причем левый регулирует температуру горизонтальных сваривающих элементов, а правый вертикального сваривающего элемента.

       Цифры зеленого цвета индицируют заданную температуру, а красного - текущую. Корректировка заданной температуры в большую или меньшую сторону производится кнопками "Стрелка вверх" и "Стрелка вниз" соответственно, на передней панели терморегулятора. При этом цифры зеленого цвета начинают мерцать. После изменения заданной температуры до нужною значения - нажать кнопку SЕТ на передней панели терморегулятора. После этого цифры зеленого цвета будут светиться ровным светом, а терморегулятор перейдет в рабочий режим.

Регулировка уровня подачи верхнего лотка и уровня слоя продукта на нижнем лотке. (В однокаскадном исполнении отсутствует).

       Для регулировки уровня подачи верхнего лотка служит блок управления подачей (БУПО), расположенный на задней стороне рамы АФУ. Регулировка производится поворотом ручки регулятора кругового вращения. Причем поворот по часовой стрелке вызывает увеличение уровня и наоборот.

       Для регулировки уровня слоя продукта на нижнем лотке служит датчик уровня, укрепленный в держателе штативного типа. При поднятии датчика вверх уровень слоя продукта на лотке увеличивается и наоборот.

Таблица 1. Значения параметров БУФ,

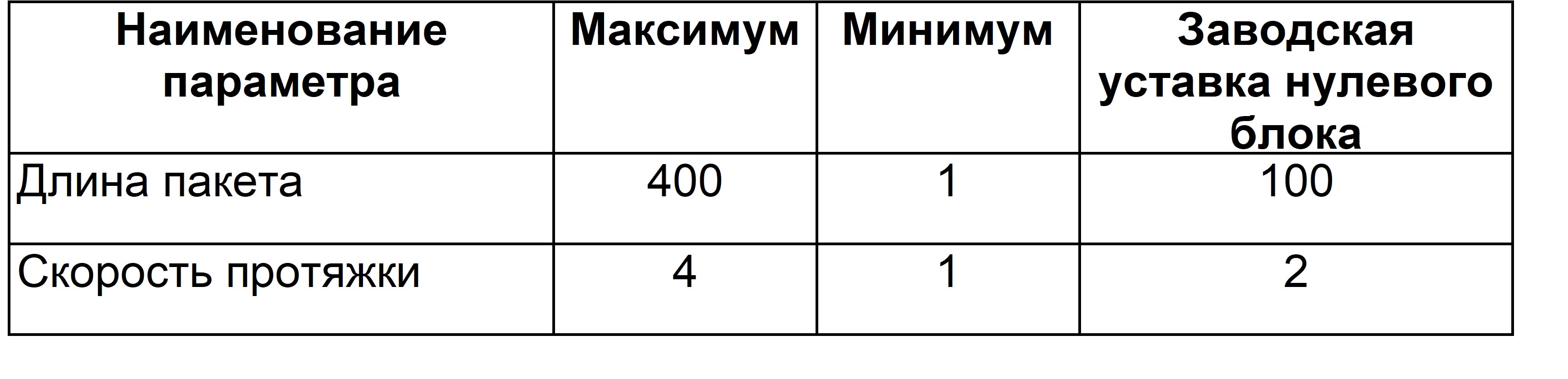

Таблица 2. Значения параметров  БУА.

Подготовка и использование изделия но назначению.

Включить питание системы:

Включить кабель питания ПФУ в розетку -220В 50 Гц.

Включить питание системы, для этого на передней панели БУП включить клавишу СЕТЬ, при этом клавиша должна засветится.

       При включении питания БУФ и БУА, проводят самопроверку своих подсистем, а именно:

-        Аналогового цифрового преобразователя (в БУЛ отсутствует).        -        Энергонезависимой памяти.

       При этом на дисплей блоков выводятся сообщения о типе проводимой операции и ее результате.

       Если проверка заканчивается успешно выводится сообщение НОРМА, в противном случае выдается код ошибки.

       При нормальном завершении самопроверок, на дисплее БУФ выводится надпись ПРОГРЕВ ЖДИ, а БУА переходит в режим ожидания команды. БУФ прогревается 20 мин. Возможна отмена режима прогрева БУФ, для этого необходимо нажать кнопку С на клавиатуре БУФ и удерживать ее в этом положении до появления на дисплее надписи ЖДУ КОМАНДУ.

       Терморегуляторы, расположенные на передней панели БУП, прогрева не требуют и прогрев губок узла склейки начинается сразу после включения БУП. Среднее время прогрева губок 15 мин.

После операции самопроверки блоки БУФ загружает в память нулевой блок параметров.

Если оператору необходим для работы другой блок параметров, он должен загрузить его с помощью операции ЗАГРУЗИТЬ БЛОК.

       Настроить БУФ на работу с данным видом продукта в соответствии с пунктом "Работа с БУФ" данного руководства. Для сохранения введенных параметров в энергонезависимой памяти БУФ, выполнить операцию СОХРАНИТЬ БЛОК. После этого параметры будут сохранены в блоке с заданным номером. Причем они будут сохраняться даже при отключенном питании БУФ.

ЗАМЕЧАНИЕ: После включения БУФ восстанавливает параметры из нулевого блока. Поэтому для работы с другим блоком параметров оператор должен выполнить операцию ЗАГРУЗИТЬ БЛОК с соответствующим номером блока.

       Настроить БУА на работу с данным видом продукта. Установить требуемые значения параметров и при необходимости сохранить их в энергонезависимой памяти БУА. Рекомендуется проверить реальную длину пакета и качество швов с помощью операции ПРОГОН.

       Для запуска ПФУ в работу, необходимо нажать ПУСК на клавиатуре БУА.

       После запуска будет произведен опрос БУФ с выдачей сообщений на дисплей БУА о его готовности или об отсутствии таковой.

Рекомендуется дождаться окончания первичной калибровки нуля БУФ и перехода его в режим НАБОР ВЕСА.

ЗАМЕЧАНИЕ: Активным считается БУФ находящийся в исправном состоянии с подключенным питанием и в состоянии ожидания команды (надпись ЖДУ КОМАНДУ на дисплее БУФ).

       Возможна ситуация выработки продукта из бункера ПФУ. В этом случае через какое то время будет остановлено УФ с выводом надписи на его БУФ - НЕТ ПРОДУКТА. При этом на дисплей БУА будет выведена надпись:

Дn: НАЖМИ СТОП, где n - номер остановленного УФ.

Работа ПФУ будет приостановлена до выполнения указанной команды.

Фасовка штучных продуктов (параметр "Кусок" имеет не нулевое значение).

       При достижении заданного веса БУФ выключит подачу продукта и в течении времени, определенным параметром "ЦИКЛЫ АНАЛИЗА", будет определять вес продукта в ковше. Если вес в ковше не укладывается в пределы определенные параметрами "ПОРОГ ОШИБКИ", на передней панели загорятся красные индикаторы, а на его дисплей будет выведено сообщение "ЖДУ РЕШЕНИЯ". После этого оператор должен определить устраивает ли его набранный вес или нет. Если нетто необходимо вручную убрать или доложить в ковш необходимое количество продукта. После этого нажимается кнопка "ПУСК" на клавиатуре БУФ, что будет сопровождено выводом сообщения "ВЕС НАБРАН" на дисплей. При выполнении цикла протяжки с помощью рычага будет произведен сброс продукта из ковша и цикл УФ повторится.

Фасовка сыпучих  продуктов (параметр "Кусок" имеет нулевое значение).

       При достижении заданного веса БУФ выключит подачу продукта, что будет сопровождаться выводом сообщения: ВЕС НАБРАН на дисплей.

       При выполнении цикла протяжки с помощью рычага будет произведен сброс продукта из ковша и цикл УФ повторится.

Останов ПФУ.

       Для остановки ПФУ оператор должен нажать кнопку СТОП на клавиатуре БУА и по завершении набора веса - ВЕС НАБРАН, выполнить цикл протяжки с помощью рычага.

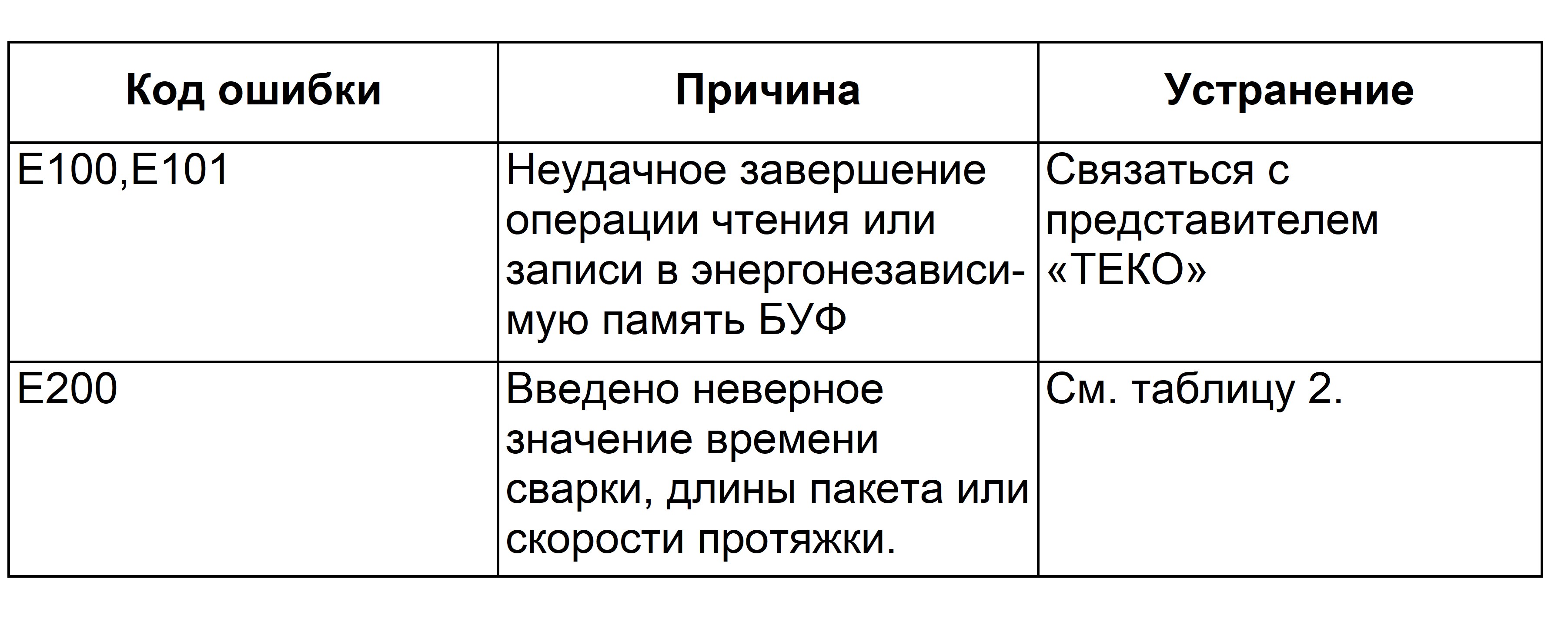

Коды ошибок БУФ

Коды ошибок БУА

       Нажатие кнопок З,  на передней панели терморегуляторов вызывает переход в режим редактирования заданной температуры. Это индицируется мерцанием зеленых цифр. Кнопками З, корректируют значение заданной температуры и нажатием кнопки SЕТ переводят терморегулятор в рабочий режим регулирования.

       Индикатор "Аlml" свидетельствует о превышении температуры допустимого предела, при превышении допустимой температуры на 20 градусов, произойдет автоматическая блокировка работы всей системы.

П.9. Отключение АФУ

       Отключать АФУ можно, только если на дисплее отображено меню "ФАСОВОЧНОЕ УСТРОЙСТВО" либо меню "ЖДУ КОМАНДУ".

       Перевести выключатель питания "СЕТЬ" в положение "ОFF", поворотом ручки против часовой стрелки на 90 градусов.

       Снять давление в пневмосистеме.

       Отключить сетевой шнур АФУ от сети ~220В 50Гц.

       Если предполагается длительный простой АФУ или его транспортировка, то необходимо открыть дверь пульта управления АФУ и перевести в положение отключено внутренние автоматические выключатели. Закрыть дверь пульта управления.

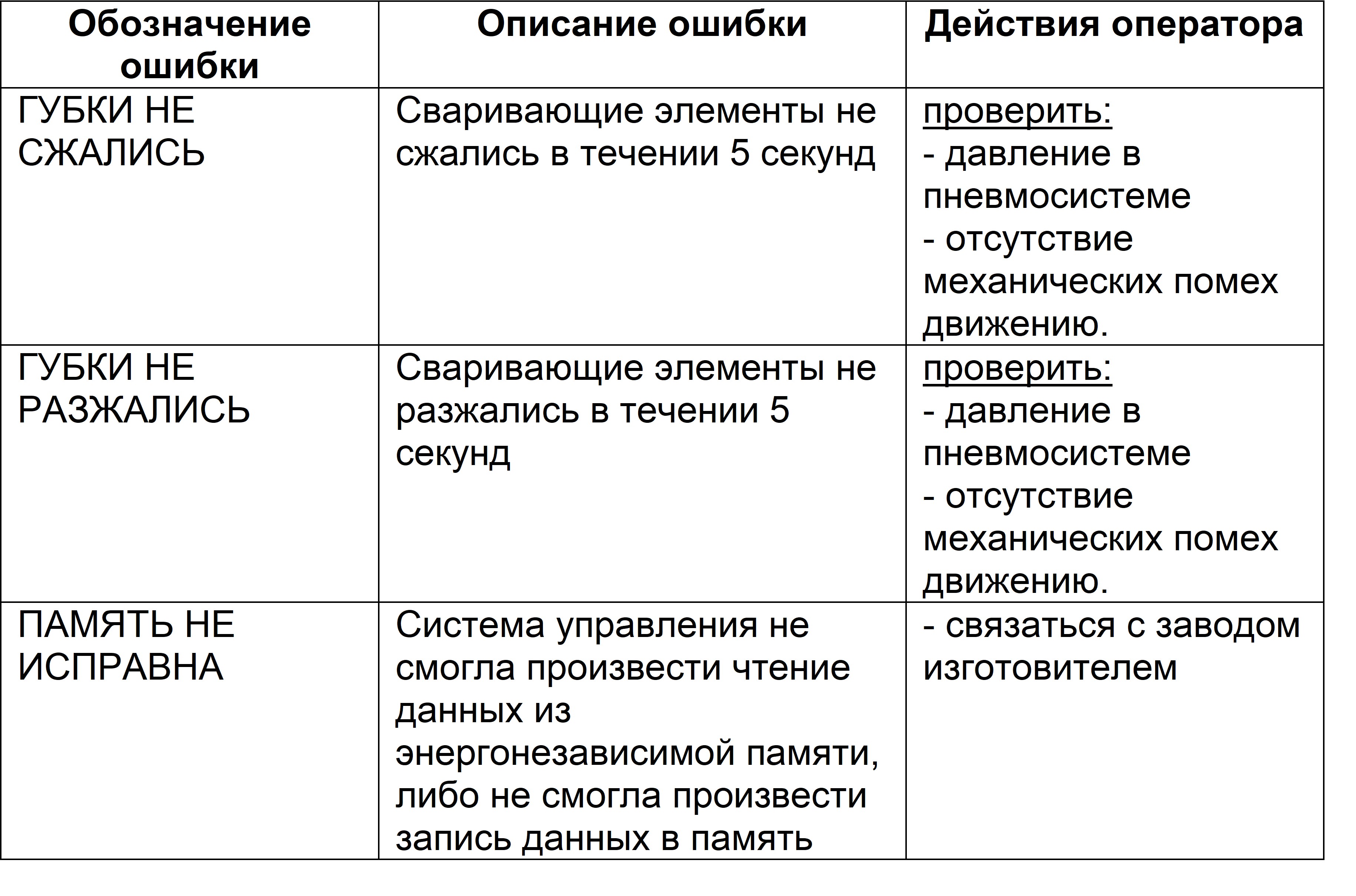

П.10. Ошибки работы АФУ.
