*Термическое сопротивление (R) является показателем того, насколько хорошо материал обеспечивает изоляцию с учетом его толщины. Термическое сопротивление (R) вычисляется делением толщины (d) материала на его теплопроводность. R = d/значение л.

Для огнеупорной доски Jшtul JGFW-5 термическое сопротивление (R) равно 0,83 м2*К/Вт.

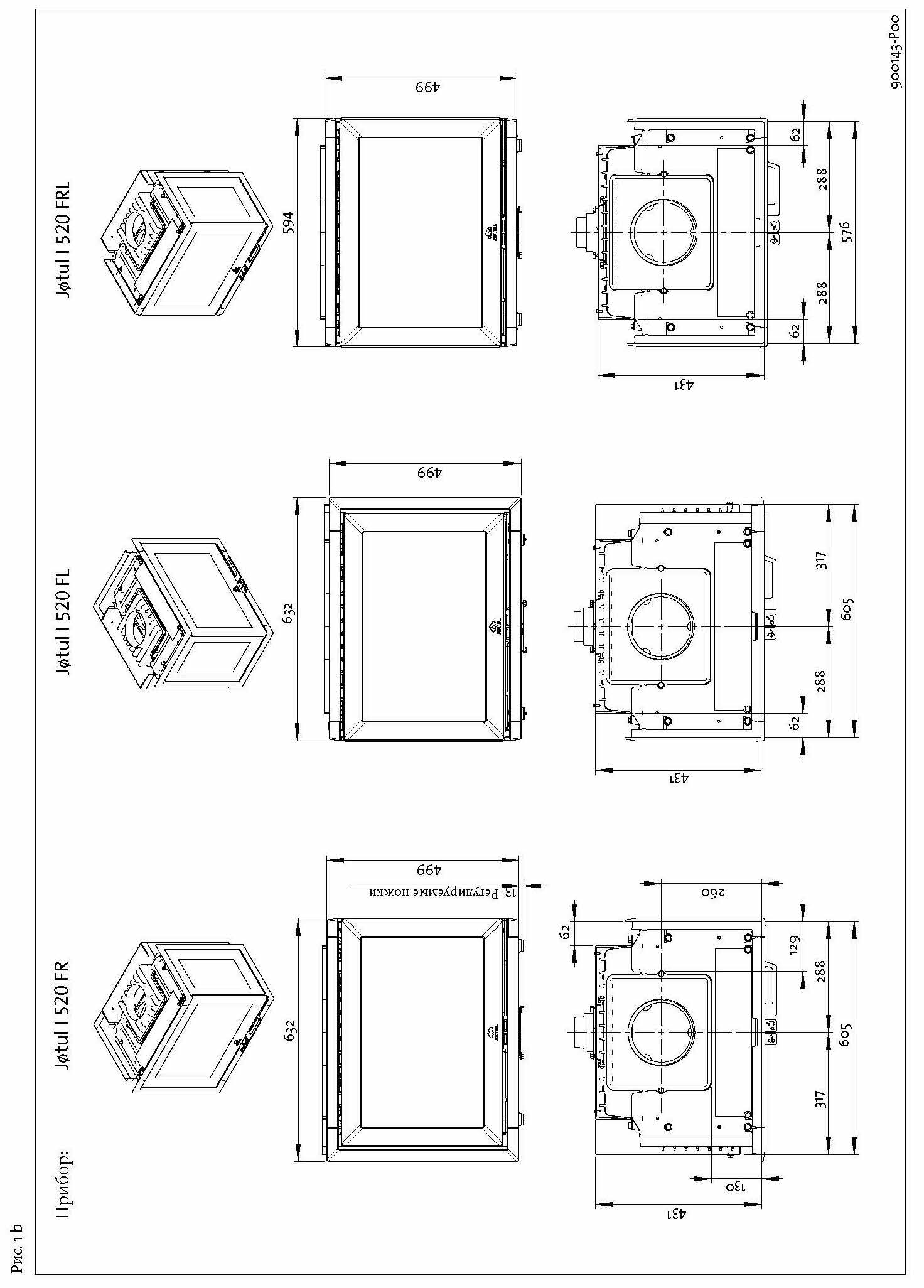

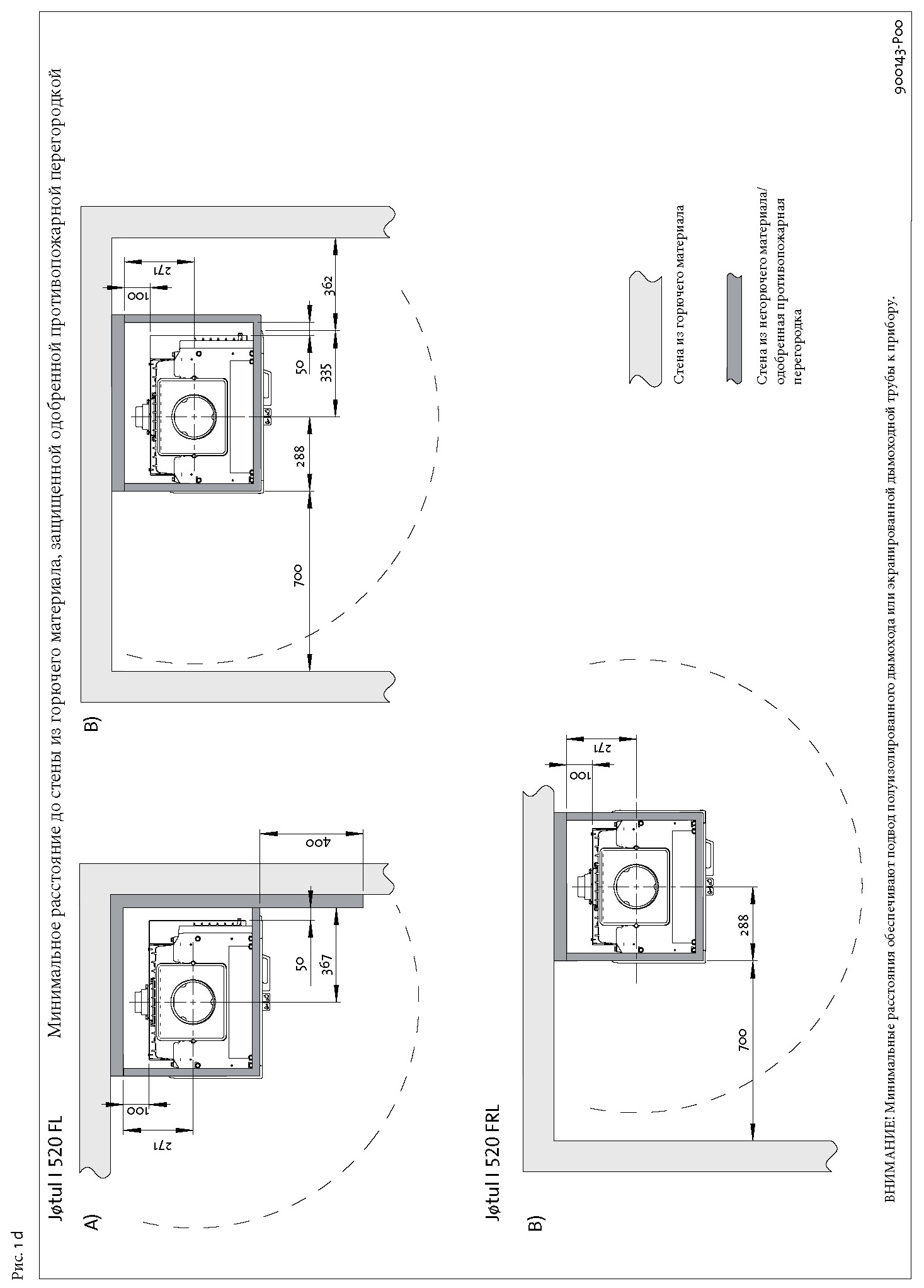

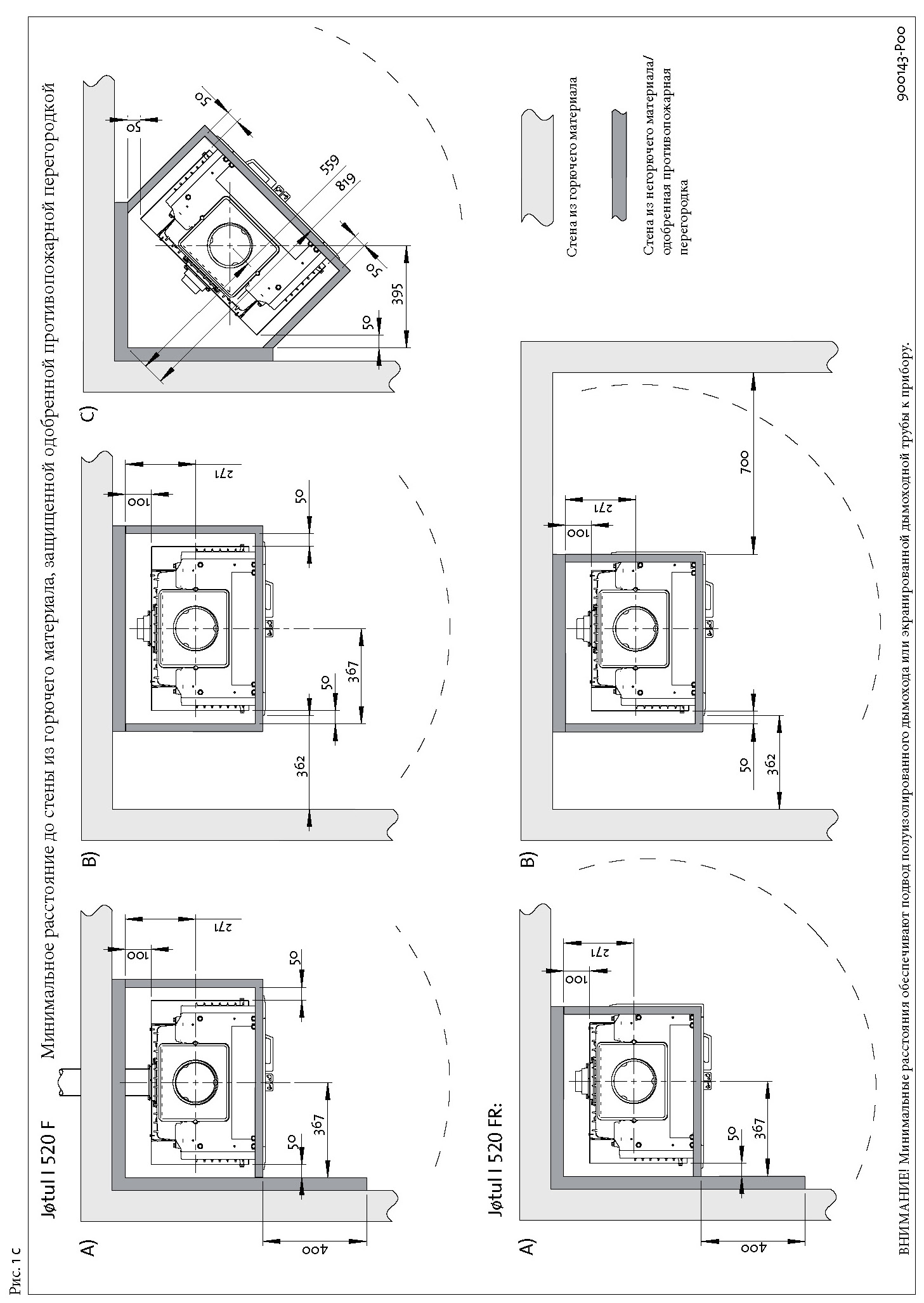

Расстояние до стены из горючего материала, изолированной противопожарной перегородкой (рис. 1)

Требования к противопожарной перегородке

Минимальная толщина противопожарной перегородки — 100 мм. Она должна быть сделана из кирпича, обычного или облегченного бетона. Другие материалы и конструкции также могут быть использованы при условии наличия соответствующей документации.

Обратитесь в местную службу государственного пожарного надзора МЧС России для выяснения ограничений и требований к установке.

Расстояние до стены из негорючего материала

В данном случае термин «стена из негорючего материала» означает кирпичную или бетонную стену, не являющуюся несущей.

Требования к каминной облицовке

Каминная облицовка должна быть выполнена из негорючего материала. Вся задняя и, если нужно, боковые стенки внутри облицовки должны быть защищены изоляцией/противопожарными перегородками.

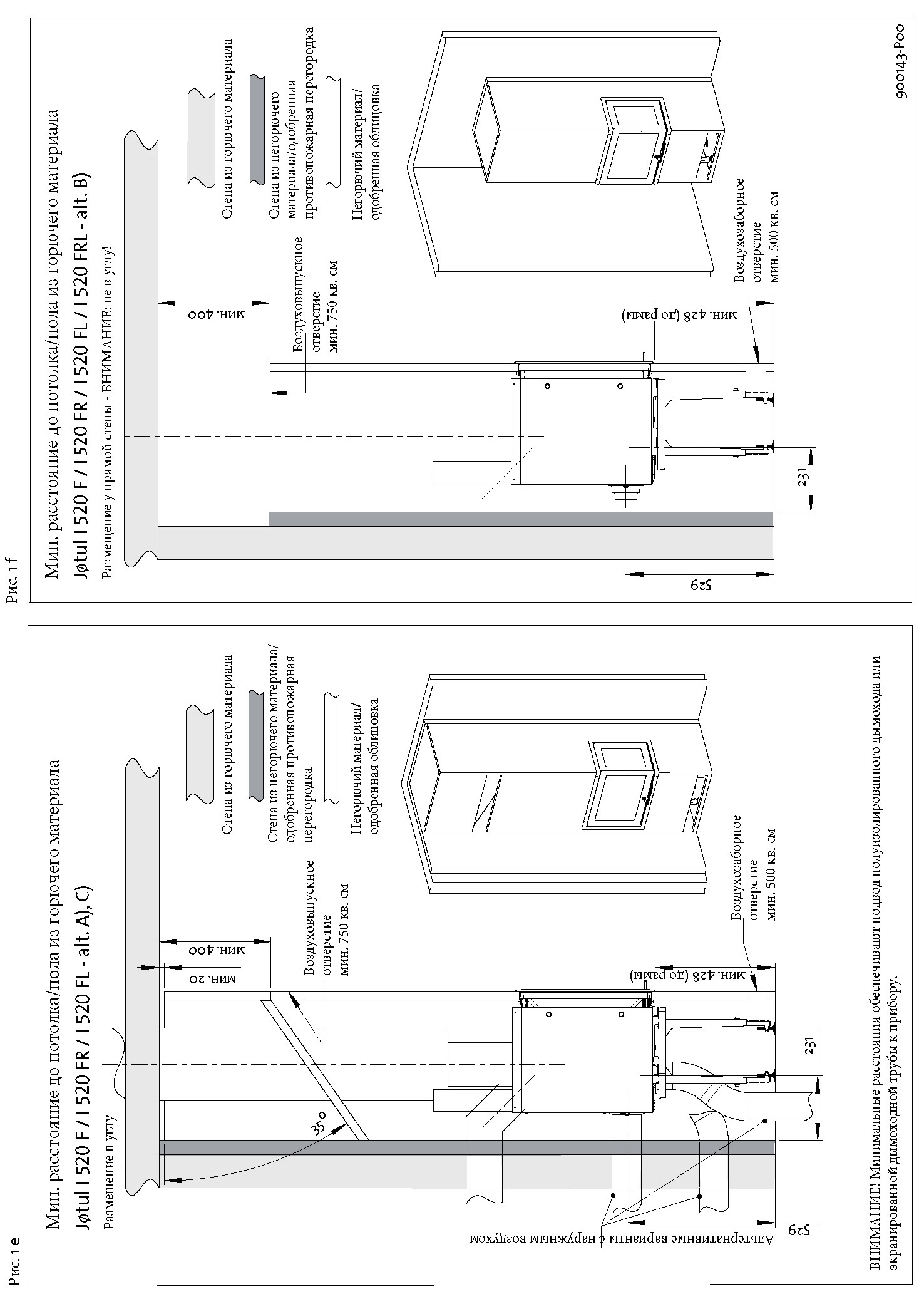

Если облицовка достигает потолка, и он выполнен из горючего материала, необходимо установить дополнительную панель (фальшпотолок) над куполом облицовки и над вентиляционными отверстиями, чтобы предотвратить перегревание потолка. Например, Вы можете использовать теплоизоляцию «Роквул» толщиной 100 мм на металлическом листе толщиной мин. 0,9 мм (см. рис. 1 e и f). Между потолком и облицовкой должен быть зазор для свободной циркуляции воздуха.

ВНИМАНИЕ! Помните, в установку должен быть обеспечен доступ для проверки и прочистки.

Подача воздуха

Воздух должен свободно циркулировать между вставкой и кирпичной кладкой. Необходимо также обеспечить беспрепятственный доступ воздуха в вентиляционные отверстия.

В тексте указан минимальный допустимый размер вентиляционных отверстий. Требуемый размер вентиляционных отверстий (для циркуляции воздуха):

нижнее отверстие — мин. 500 см2; верхнее отверстие — мин. 750 см2.

Примечание: см. рис. 1 e и f.

Потолок

Расстояние от потолка из горючего материала до верхнего края вентиляционного отверстия облицовки должно быть не менее 400 мм. См. рис. 1 e и f. Обязательно оставьте зазор между облицовкой и потолком для вентиляции.

Дымоход

Дымоход обеспечивает работу каминной вставки, и наличие надлежащего дымохода является исключительно важным для правильного функционирования прибора.

Благодаря тяге в дымоходе в печи образуется вакуум. Этот вакуум выводит дым из печи и через заслонку подачи воздуха для горения всасывает воздух для поддержания процесса горения. Воздух для горения также используется в системе очистки струёй воздуха, которая очищает окно от сажи.

Тяга в дымоходе обусловлена разницей температур внутри дымохода и за его пределами. Чем больше разница температур, тем лучше тяга в дымоходе. Поэтому перед регулировкой вентиляционных отверстий важно позволить дымоходу разогреться до рабочей температуры, чтобы ограничить горение в печи (кирпичному дымоходу требуется больше времени для достижения рабочей температуры, чем дымоходу из нержавеющей стали).

Особенно важно как можно быстрее достичь рабочей температуры в те дни, когда из-за ветра и неблагоприятных погодных условий в дымоходе создается слабая тяга. Следует убедиться в максимально быстром возгорании топлива. Практический совет: разрубите поленья на более мелкие части и используйте дополнительное средство для растопки.

ВНИМАНИЕ! Если Вы не пользуетесь печью в течение длительного времени, важно проверить дымоходную трубу на предмет закупорки.

Дымоход и дымоходная труба

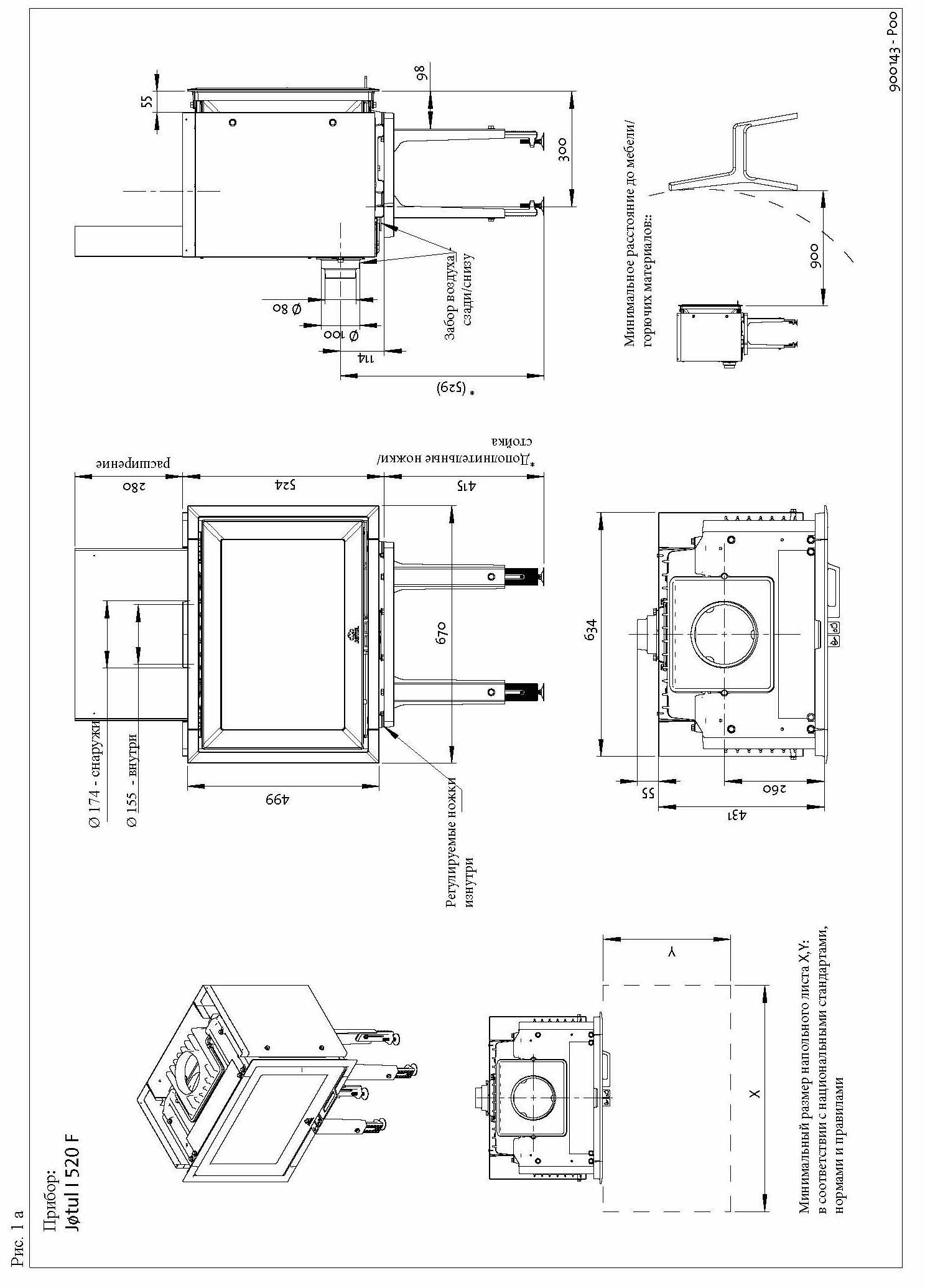

Каминная вставка может быть присоединена к дымоходу или дымоходной трубе, которые одобрены к использованию с каминными вставками, работающими на твердом топливе, с температурой дымовых газов, указанной в п. 2.0 «Технические данные». Сечение дымохода должно подходить для каминной вставки. Чтобы правильно рассчитать сечение дымохода, обратитесь к п. 2.0 «Технические данные». Перед выполнением отверстия в дымоходе необходимо сделать пробную установку каминной вставки, чтобы правильно определить позицию каминной вставки и отверстия в дымоходе. На рис. 1 показаны минимальные установочные размеры. ВНИМАНИЕ! Это требование не распространяется на установку печи внутрь пода. ВНИМАНИЕ! Установка колена с ревизией не требуется, если угол изгиба дымоходной трубы составляет 45 ° или менее. Если же угол превышает 45 °, в дымоходную трубу следует установить колено с ревизией, позволяющее производить очистку.

Помните о том, что соединения должны иметь некоторую гибкость, чтобы предотвратить движение конструкции, которое может привести к появлению трещин.

ВНИМАНИЕ! Правильное герметичное соединение имеет чрезвычайно важное значение для функционирования прибора.

Вес каминной вставки не должен воздействовать на дымоход. Каминная вставка не должна препятствовать движению дымохода и не должна быть к нему привязана.

Для определения рекомендованной дымоходной тяги см. п. 2.0 «Технические данные». Если тяга слишком сильная, Вы можете установить шибер для ее ограничения.

Подготовка/установка

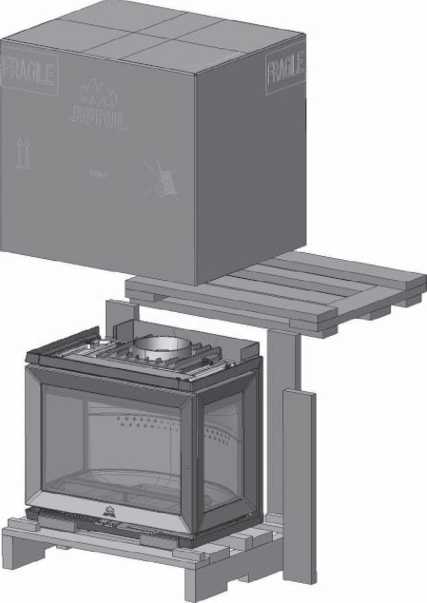

Прибор поставляется в одной упаковке.

Рис. 2-а

Все упаковочные материалы могут быть переработаны.

Рис. 2-b

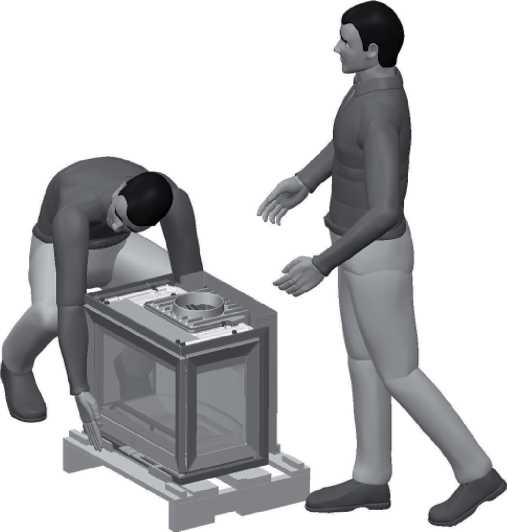

Прибор тяжелый! Вам понадобится помощь при сборке и монтаже каминной вставки.

ВНИМАНИЕ! Перед установкой убедитесь, что каминная вставка не имеет повреждений.

Подвод наружного воздуха

Дополнительно можно заказать комплект для подвода наружного воздуха (поставляется с собственной инструкцией по эксплуатации — подвод наружного воздуха Ш 100, арт. 10026187). Соединитель воздуховода подходит для труб притока свежего воздуха Ш100 и Ш 80.

Это делается до устройства кирпичной кладки или облицовки. При установке в уже имеющийся под (открытый камин) важно полностью соблюдать противопожарные нормы и правила.

Подача наружного воздуха

Рис. 3

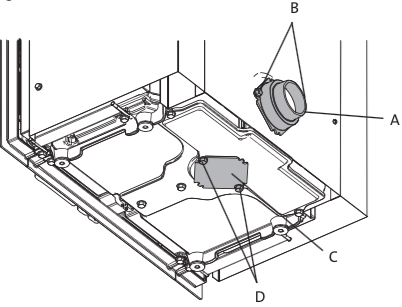

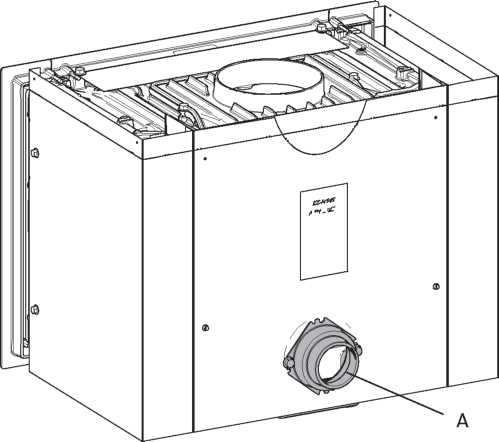

Сзади у прибора имеется воздухозаборное отверстие (А). При необходимости воздухозаборное отверстие можно расположить в нижней части прибора. См. рис. 4.

Рис. 4

Открутите два винта (В) и снимите соединительный патрубок воздухозаборного отверстия (А). Затем открутите два винта (D) под камерой сгорания и снимите крышку (C). Установите соединительный патрубок (А) снизу в том месте, где находилась крышка, и закрепите его винтами (B). Затем закрепите снятую крышку на воздухозаборном отверстии сзади с помощью тех же самых винтов.

Рис. 4-b

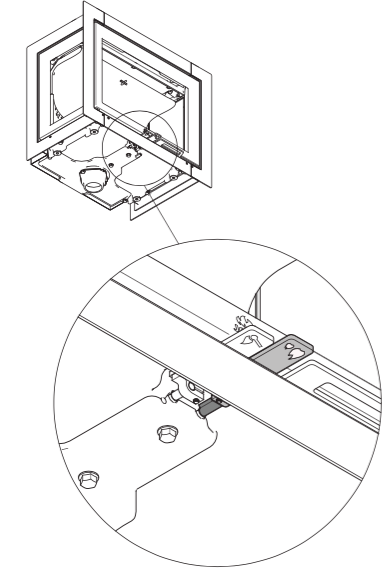

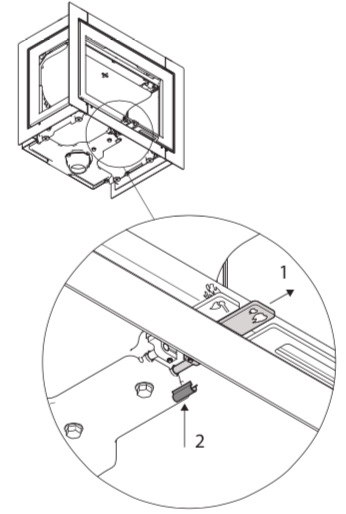

Вытяните рукоятку основного воздушного клапана. Поместите дистанционную скобу на опору, как показано на рис. 4-b, чтобы удержать клапан в открытом положении (только для Великобритании).

Рис. 4-c

Установка стойки с ножками (доп. оборудование)

При создании кирпичной облицовки использование стойки с ножками (приобретается дополнительно, арт. 51044759) является обязательным. См. рис. 1 e и f.

Расположение дверцы

По стандарту дверные петли располагаются с левой стороны, но при необходимости дверцу можно перевесить на правую сторону. Дверцу следует перевесить до размещения печи внутри пода или облицовки.

Чтобы изменить расположение дверцы, требуется дополнительный комплект (арт. 50045754). Обратитесь к руководству пользователя (арт. 10045851), которое поставляется вместе с монтажным комплектом.

Присоединение к дымоходу

Перед установкой прибора Вам необходимо определиться со способом присоединения к дымоходу.

Установка дымоходного патрубка

Дымоходный патрубок можно установить снаружи и внутри. Он установлен на заводе-изготовителе с внешней стороны для верхнего патрубка, но может быть установлен на верхнем патрубке с внутренней стороны. Его также можно повернуть на 45 ° (задний патрубок) для установки как с внешней, так и с внутренней стороны.

При установке с внутренней стороны необходимо снять внутренние стенки, нижний и верхний пламеотсекатели.

Рис. 5

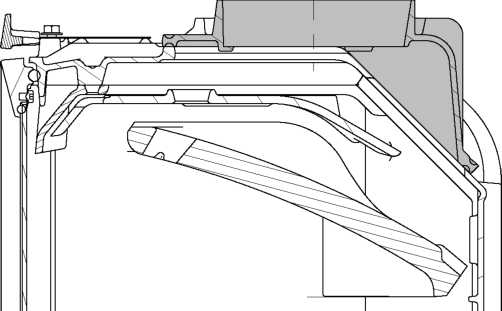

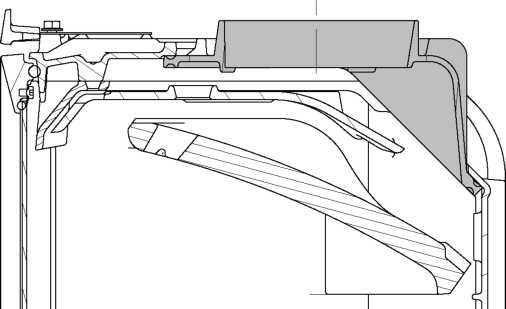

Верхний патрубок установлен с внешней стороны (на заводе-изготовителе)

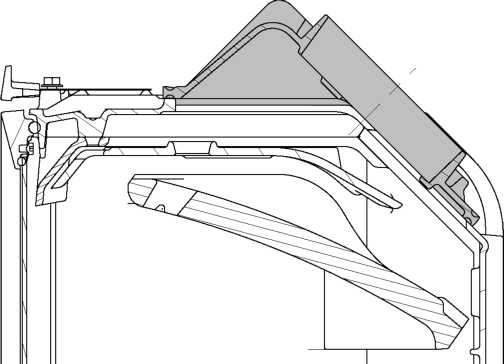

Верхний патрубок установлен с внутренней стороны

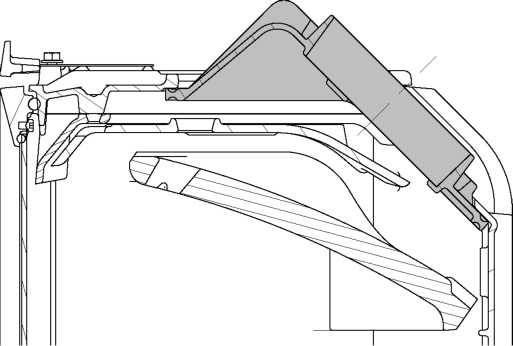

Установленный сзади дымоходный фланец (поворот на 45 °) с внешней стороны

Установленный сзади дымоходный фланец (поворот на 45 °) с внутренней стороны

Верхний патрубок

Прибор произведен на заводе-изготовителе для верхнего патрубка. Чтобы защитить заднюю стенку от тепла, поступающего из дымоходной трубы, следует приподнять внутренний задний теплозащитный экран.

Рис. 6
