Jшtul I 520 RU — Инструкция по установке и эксплуатации (стр. 5 )

Необходимо выполнять ежегодную внутреннюю чистку каминной вставки, чтобы его теплопроизводительность оставалась высокой. Такую чистку целесообразно делать одновременно с прочисткой дымохода и дымоходных труб.

Прочистка дымоходных труб

Дымоходные трубы чистят через специальное отверстие в трубе (ревизию) или через дверное отверстие.

Проверка каминной вставки

Компания Jшtul рекомендует Вам лично тщательно проверять каминную вставку после прочистки. Проверьте все видимые поверхности на наличие трещин. Также проверьте, чтобы все соединения были герметичными и чтобы уплотнительные прокладки были правильно установлены. Все износившиеся или деформированные прокладки нужно заменить.

Тщательно очистите пазы для прокладки, нанесите керамический клей (клей можно приобрести у местного дилера компании Jшtul) и прижмите прокладку. Соединение быстро высохнет.

Уход за корпусом каминной вставки

Цвет окрашенных изделий может измениться после нескольких лет эксплуатации. Поверхность каминной вставки нужно очистить и щеткой снять с нее осыпающиеся частицы старой краски перед нанесением свежей краски.

Текущий ремонт

Внимание! Любые неавторизованные изменения прибора считаются противозаконными! Используйте только оригинальные запчасти!

Замена внутренних стенок, верхнего и нижнего пламеотсекателей

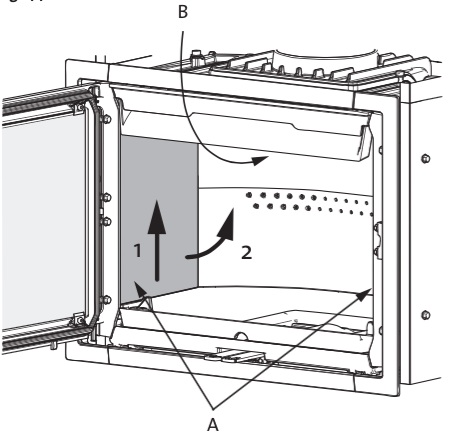

Рис. 44

Сначала извлеките держатель дров (рис. 13 А). Снимите боковую внутреннюю стенку (A), немного подняв ее, при этом удерживая нижний пламеотсекатель (B). Потяните за боковую внутреннюю стенку у дна и вытащите ее. Затем точно так же извлеките другую боковую внутреннюю стенку, придерживая нижний пламеотсекатель.

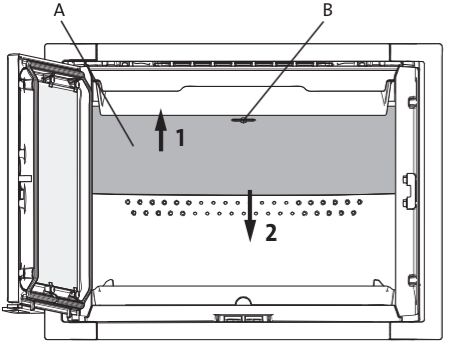

Рис. 45

Сначала приподнимите нижний пламеотсекатель (A). Поверните ключ (B) на 90 °, а затем выньте ключ. Потяните задний край нижнего пламеотсекателя вниз.

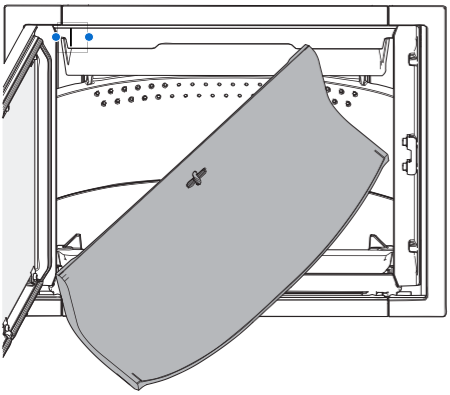

Рис. 46

Поверните деталь одним углом к себе и вытащите ее боком.

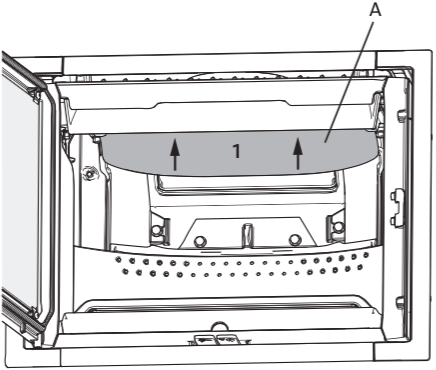

Рис. 47

Затем извлеките верхний пламеотсекатель (A), для начала слегка приподняв его. Затем надавите на верхний пламеотсекатель в обратном направлении.

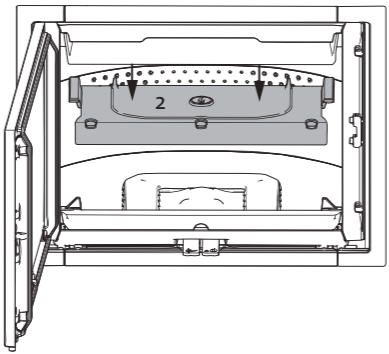

Рис. 48

Опустите верхний пламеотсекатель и извлеките его. При обратной установке выполните ту же процедуру в обратном порядке.
Замена воздушного патрубка и внутренней нижней части

Рис. 49

Приподнимите воздушный патрубок (A) и извлеките его.

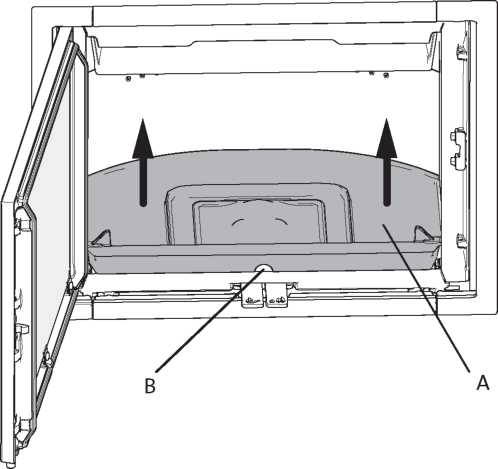

Рис. 50

Возьмитесь за отверстие (B) на переднем крае внутренней нижней части (A) и приподнимите ее.

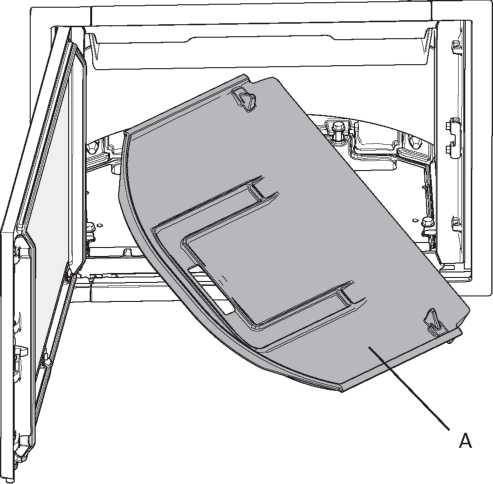

Рис. 51

Поверните внутреннюю нижнюю часть одним углом к себе и вытащите ее. При обратной установке выполните ту же процедуру в обратном порядке.

Дополнительное оборудование
Стойка с ножками (полный комплект)

Артикул № 000.

Закрытие дверцы полное левое

Для навешивающейся справа дверцы.

Артикул № 000.

Рамы

Рама декоративная для модели Jшtul I 520 F.

Артикул № 000.

Рама декоративная для модели Jшtul I 520 FL/FR.

Артикул № 000.

Рама декоративная для модели Jшtul I 520 FRL.

Артикул № 000.

Верхняя конвекционная пластина, полная, для I 520 F

Артикул № 000.

Металлическая сетка

Металлическая сетка для модели Jшtul I 520 F.

Артикул № 000.

Металлическая сетка для модели Jшtul I 520 FL/FR.

Артикул № 000.

Металлическая сетка для модели Jшtul I 520 FRL.

Артикул № 000.

Утилизация
Утилизация упаковочных материалов

Ваша каминная вставка поставляется вместе со следующими упаковочными материалами:

деревянным паллетом, который можно расколоть на дрова и сжечь в камине; картонной упаковкой, которую следует доставить в местное предприятие по переработке отходов; полиэтиленовыми пакетами, которые следует доставить в местное предприятие по переработке отходов.

Утилизация каминной вставки

Каминная вставка изготовлена из:

металлических деталей, которые следует доставить в местное предприятие по переработке отходов; стекла, которое должно утилизироваться как опасные отходы. Стекло из каминной вставки не должно помещаться в обычный контейнер для изолированного хранения; вермикулитовых внутренних стенок, которые можно утилизировать в обычных контейнерах для отходов.

Гарантия

Компания Jшtul AS предоставляет своим клиентам десятилетнюю гарантию с правом на возврат внешних чугунных элементов при обнаружении дефектов вследствие некачественных материалов и/или сбоя в производстве после приобретения/установки каминной вставки. Покупатель имеет право вернуть товар при условии, что каминная вставка была установлена в соответствии с действующими законами и нормативно-правовыми актами и с соблюдением инструкции по установке и эксплуатации прибора компании Jшtul.

Гарантия не распространяется на установку дополнительного оборудования, например, для исправления местных условий тяги, подачи воздуха или иных условий, не зависящих от компании Jшtul. Гарантия не распространяется на расходные материалы, такие как внутренние стенки, дымоходные нижние пламеотсекатели, колосниковые решетки, донные решетки, огнеупорные изделия из кирпича, заслонки и уплотнительный прокладки, поскольку с течением времени их состояние постепенно ухудшается в результате естественного износа. Гарантия не распространяется на ущерб, причиненный в результате использования непригодного топлива при растопке, например, прибитых к берегу лесоматериалов, пропитанной и окрашенной древесины, дощатых обрезков, ДСП и т. д. При использовании непригодного топлива может с легкостью наступить перегрев прибора, т. е. каминная вставка раскаляется докрасна, что приводит к изменению цвета краски и появлению трещин в чугунных деталях.

Гарантия не распространяется на ущерб, причиненный в процессе транспортировки прибора от дистрибьютора до адреса доставки. Гарантия также не распространяется на повреждения, вызванные использованием неоригинальных запчастей.
