Jшtul I 520 RU — Инструкция по установке и эксплуатации (стр. 3 )

Ослабьте четыре винта (А).

Рис. 7

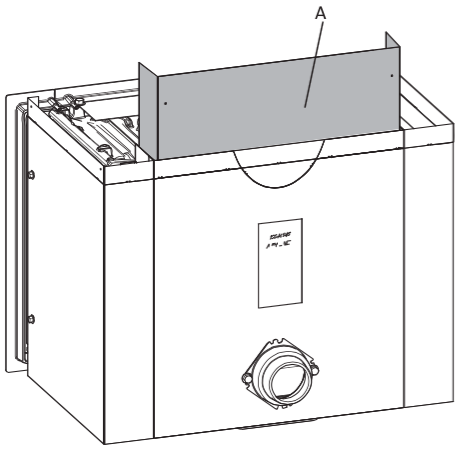

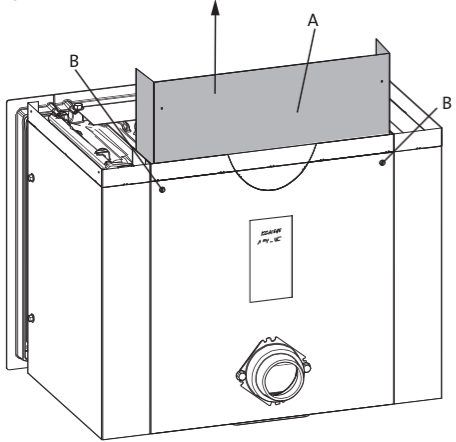

Приподнимите внутренний теплозащитный экран (А). Закрепите его на месте с помощью двух верхних винтов (B).

Преобразование в задний патрубок

При необходимости дымоходный патрубок можно превратить в задний патрубок. Дымоходный патрубок также можно установить с внутренней стороны, если место, в котором должна быть установлена камера сгорания, ограничено.

Открутите четыре винта, упоминаемые на рис. 6.

Рис. 8

Вытащите внутренний теплозащитный экран (A).

Рис. 9

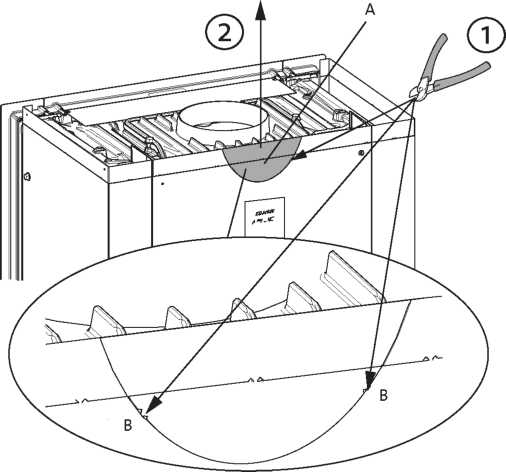

При использовании заднего патрубка необходимо сначала удалить изогнутую часть (A). Сделайте разрез по выбитым отверстиям (B). Затем удалите вырезанную часть.

Рис. 10

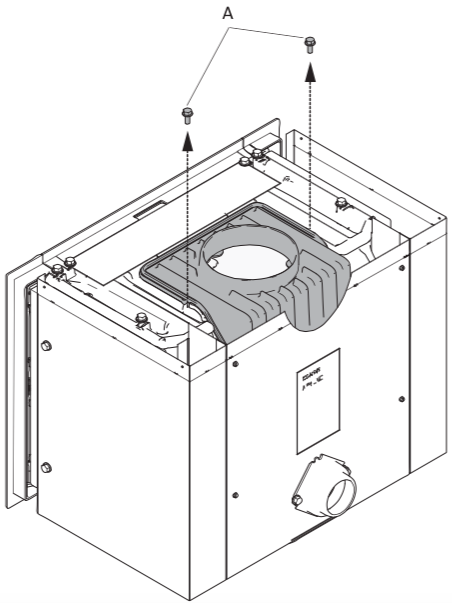

Выверните два винта (А), удерживающие дымоходный патрубок в камере сгорания.

Рис. 11

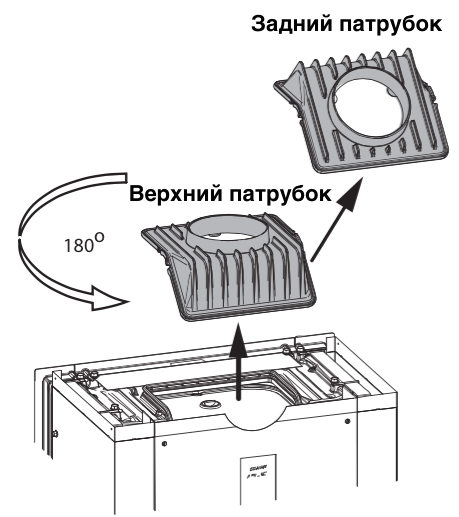

Приподнимите дымоходный патрубок и поверните его на 180 °.

Рис. 12

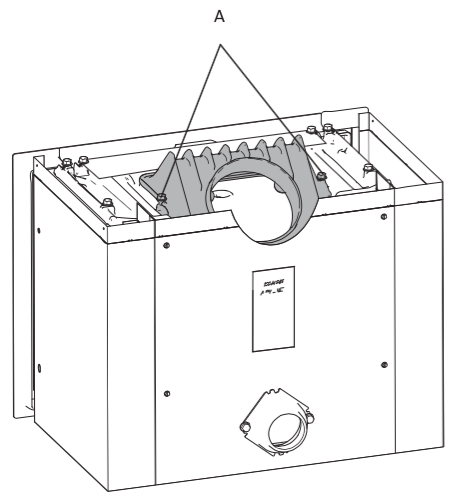

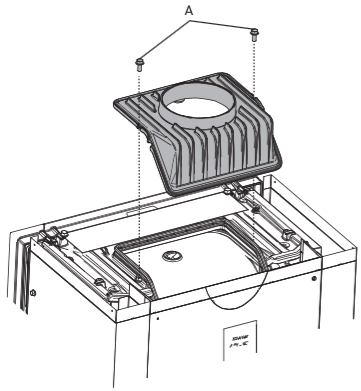

Привинтите дымоходный патрубок к камере сгорания снова, используя те же самые два винта (A). Установка

Установка внутреннего дымоходного патрубка

Прибор поставляется в четырех различных модификациях. Процедура установки зависит от устанавливаемой модели.

Для следующих трех моделей см. рис. 13‑20:

Для моделей Jшtul I 520 F (стекло спереди), Jшtul I 520 FL (стекло спереди и слева) и Jшtul I 520 FR (стекло спереди и справа). Для модели Jшtul I 520 FRL (стекло спереди, слева и справа), см. рис. 14-20.

Рис. 13

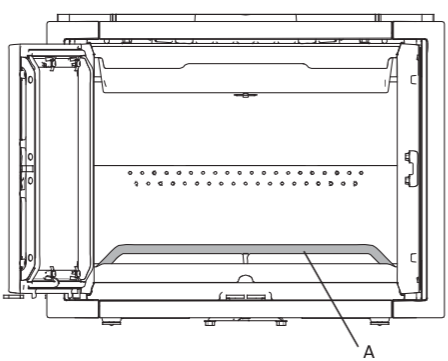

Откройте дверцу и извлеките держатель дров (A).

Рис. 14

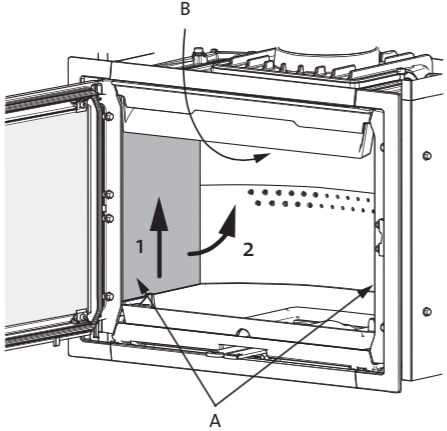

Снимите боковую внутреннюю стенку (A), немного подняв ее, при этом удерживая нижний пламеотсекатель (B). Потяните за боковую внутреннюю стенку у дна и вытащите ее. Затем точно так же извлеките другую боковую внутреннюю стенку.

Рис. 15

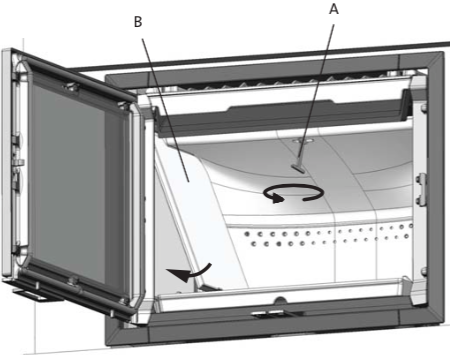

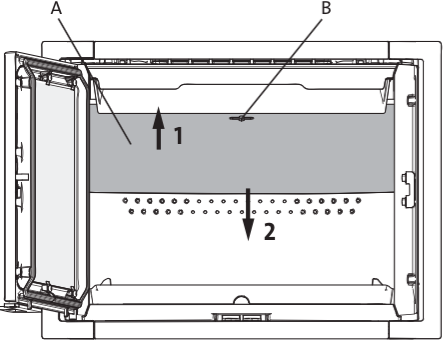

Сначала приподнимите нижний пламеотсекатель (A). Поверните ключ (B) на 90 °, а затем выньте ключ. Потяните задний край нижнего пламеотсекателя вниз.

Рис. 16

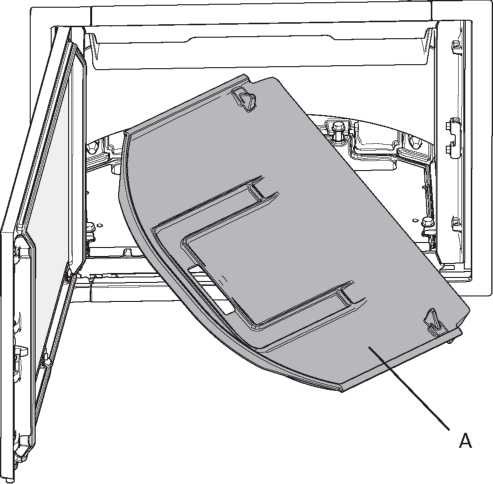

Поверните деталь одним углом к себе и вытащите ее боком.

Рис. 17

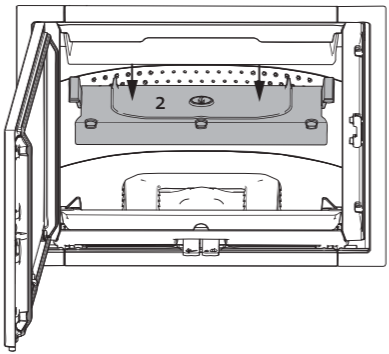

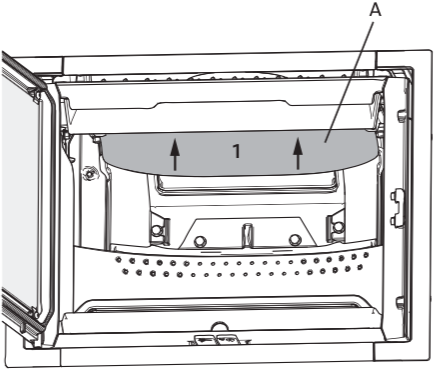

Затем извлеките верхний пламеотсекатель (A), для начала слегка приподняв его.

Рис. 18

Опустите верхний пламеотсекатель и извлеките его.

Рис. 19

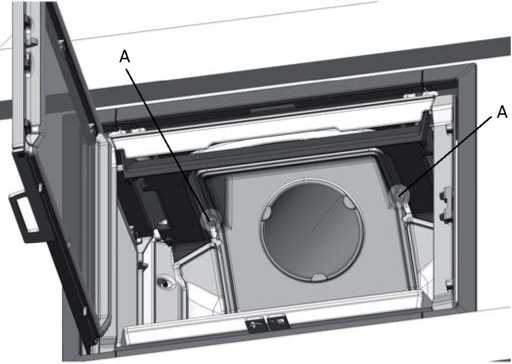

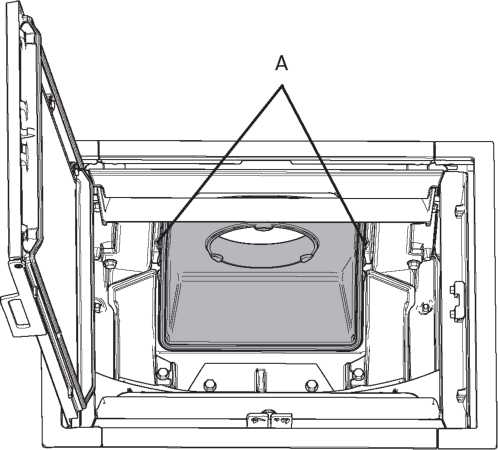

Открутите два винта (А) с обеих сторон дымоходного патрубка и снимите его.

Рис. 20

Закрепите дымоходный патрубок с внутренней стороны.

Рис. 21

Прикрутите его теми же винтами (А) с внутренней стороны.

Выравнивание каминной вставки

Важно выровнять каминную вставку при установке в кирпичную облицовку или облицовку заводского изготовления и в под/открытый камин.

Рис. 22

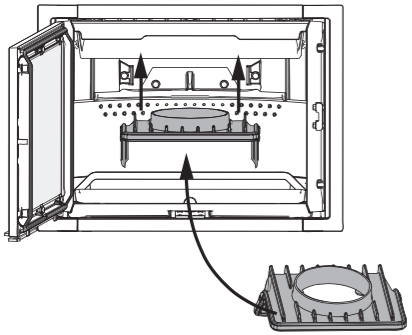

Приподнимите воздушный патрубок (A) и извлеките его.

Рис. 23

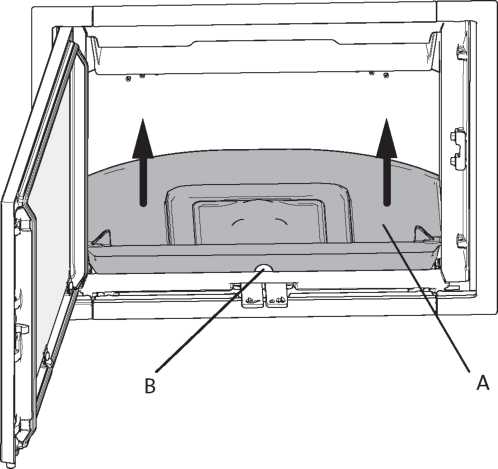

Возьмитесь за отверстие (B) на переднем крае внутренней нижней части (A) и приподнимите ее.

Рис. 24

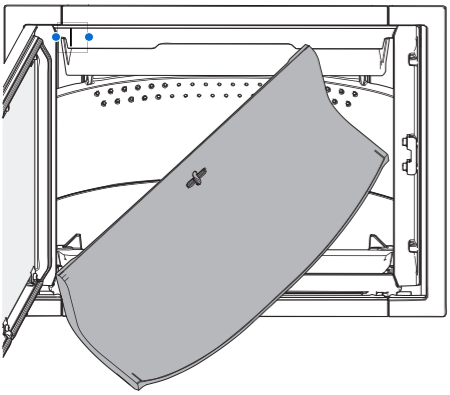

Поверните внутреннюю нижнюю часть одним углом к себе и вытащите ее.

Рис. 25

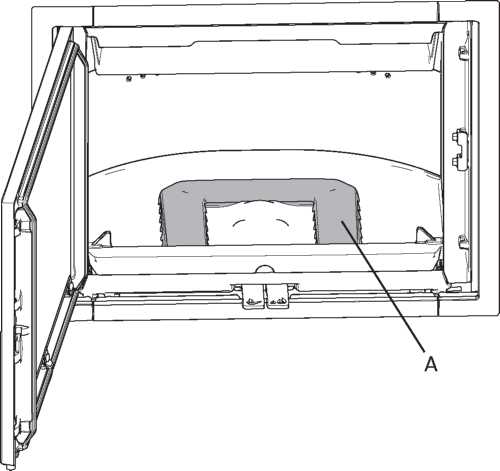

Приподнимите изоляционный лист (A).

Рис. 26

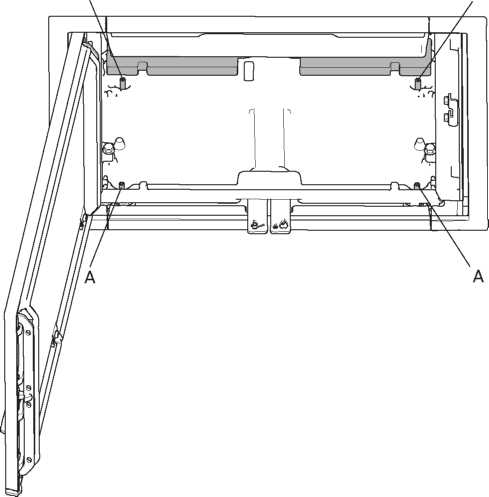

Входящим в комплект шестигранным ключом отрегулируйте выравнивающие винты (A) так, чтобы камера сгорания была установлена ровно и на правильной высоте. Установите верхний пламеотсекатель, нижний пламеотсекатель и боковые панели на место.

Установка каминной вставки в открытый камин

Рис. 30

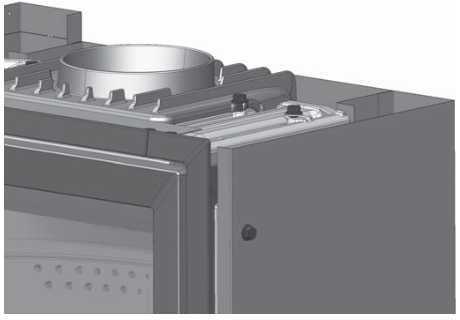

Сделайте разрез по выбитым отверстиям в верхней части теплозащитного экрана и удалите вырезанную часть.

Установка в открытый камин

Прибор Jшtul I 520 предназначен для установки внутрь уже имеющегося, соответствующего требованиям камина (из каменной кладки). Камин должен удовлетворять требованиям, предъявляемым к установке рядом с горючими материалами. Конвенционные отверстия для впуска воздуха должны быть достаточно большими (500/750 см2), чтобы использовать выделяемое прибором тепло.

Существуют несколько вариантов установки прибора в поды/открытые камины. Ниже описаны три варианта.

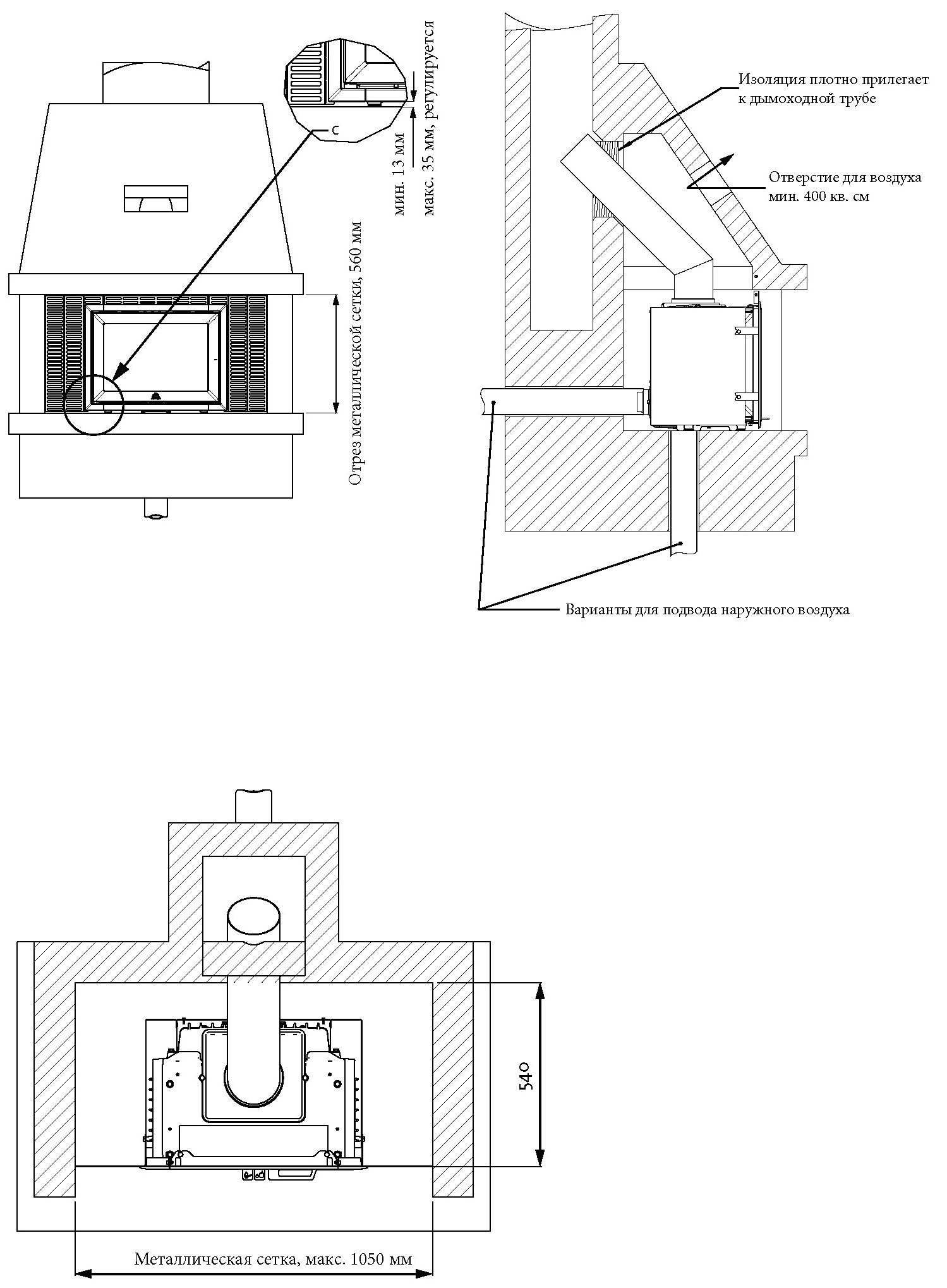

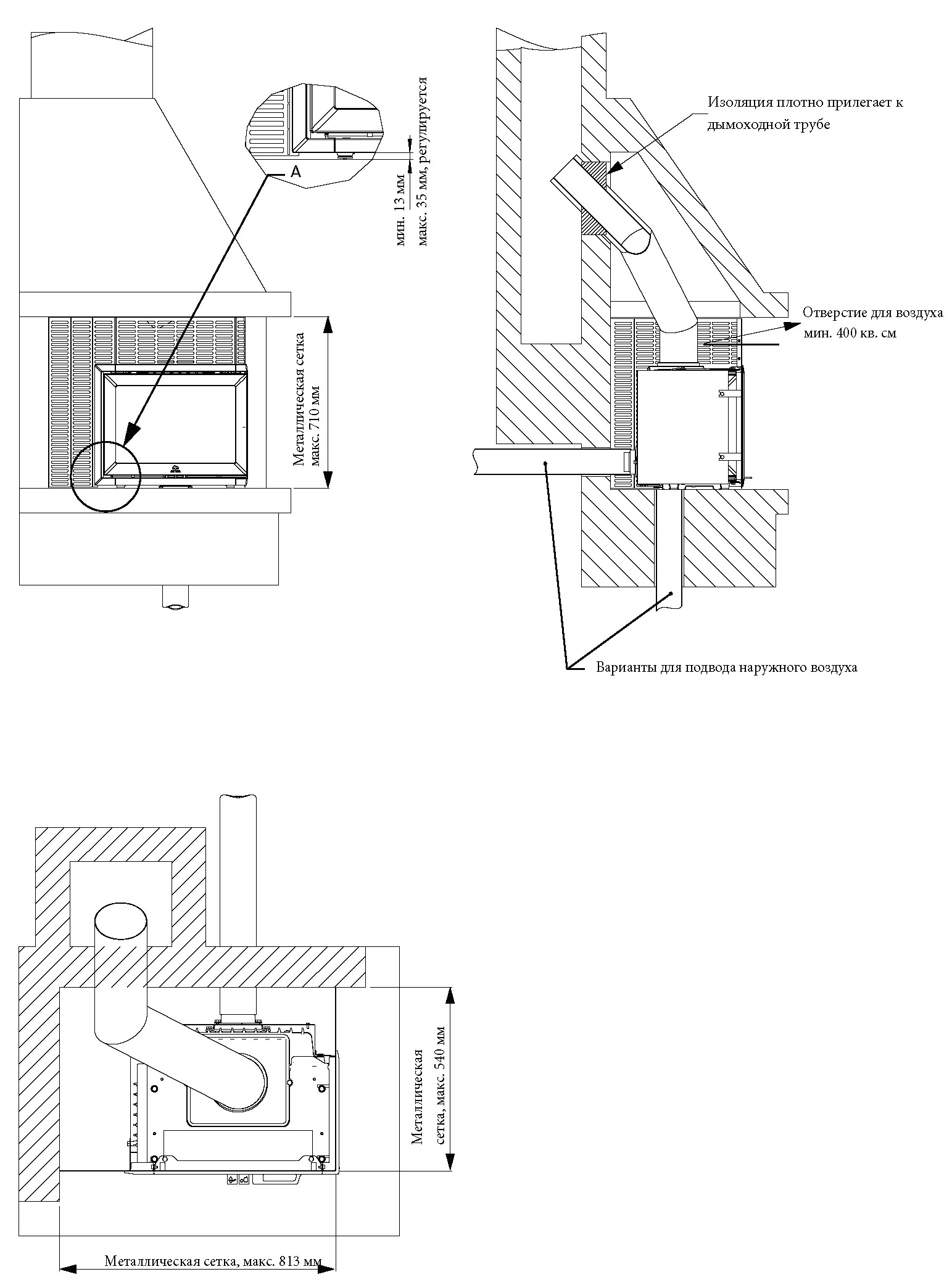

Установка в углу, где много места

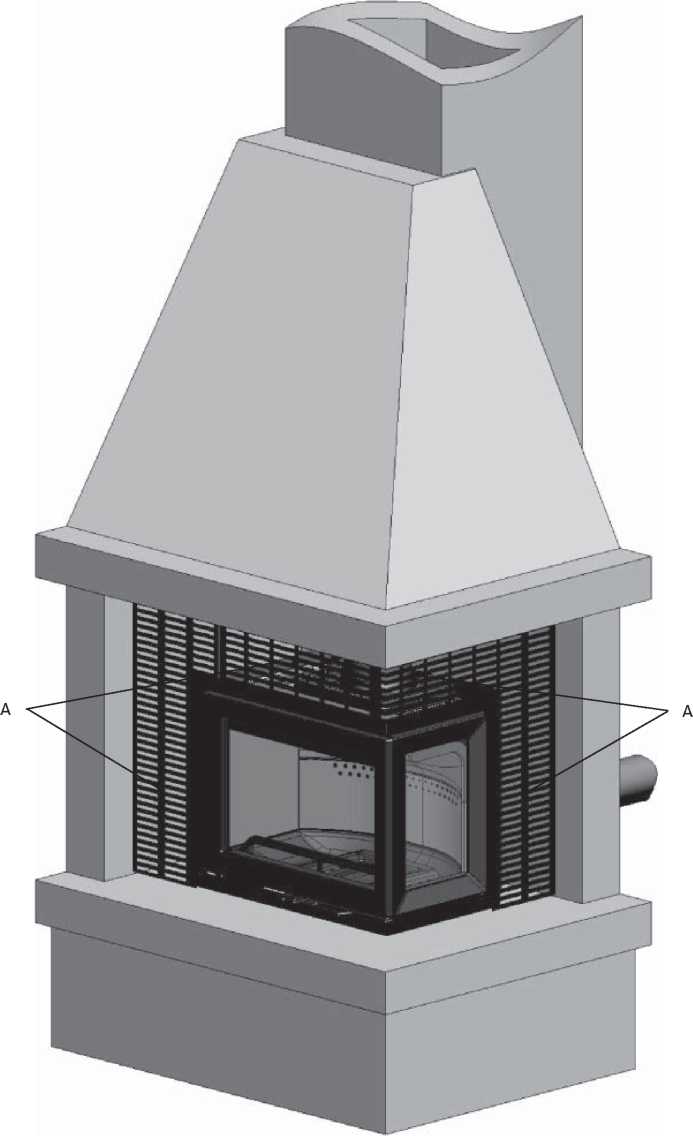

На рисунке представлена модель Jшtul I 520 FR (стекло в дверце и на правой стороне). В данном примере для заполнения пространства между каминной вставкой и камином используется металлическая сетка (приобретается дополнительно, арт. 50045748).

Рис. 27

Чтобы металлическая сетка (А) подошла по размеру для камина, ее необходимо обрезать. См. отдельное руководство пользователя для получения указаний о том, как следует подгонять металлические сетки по размеру.

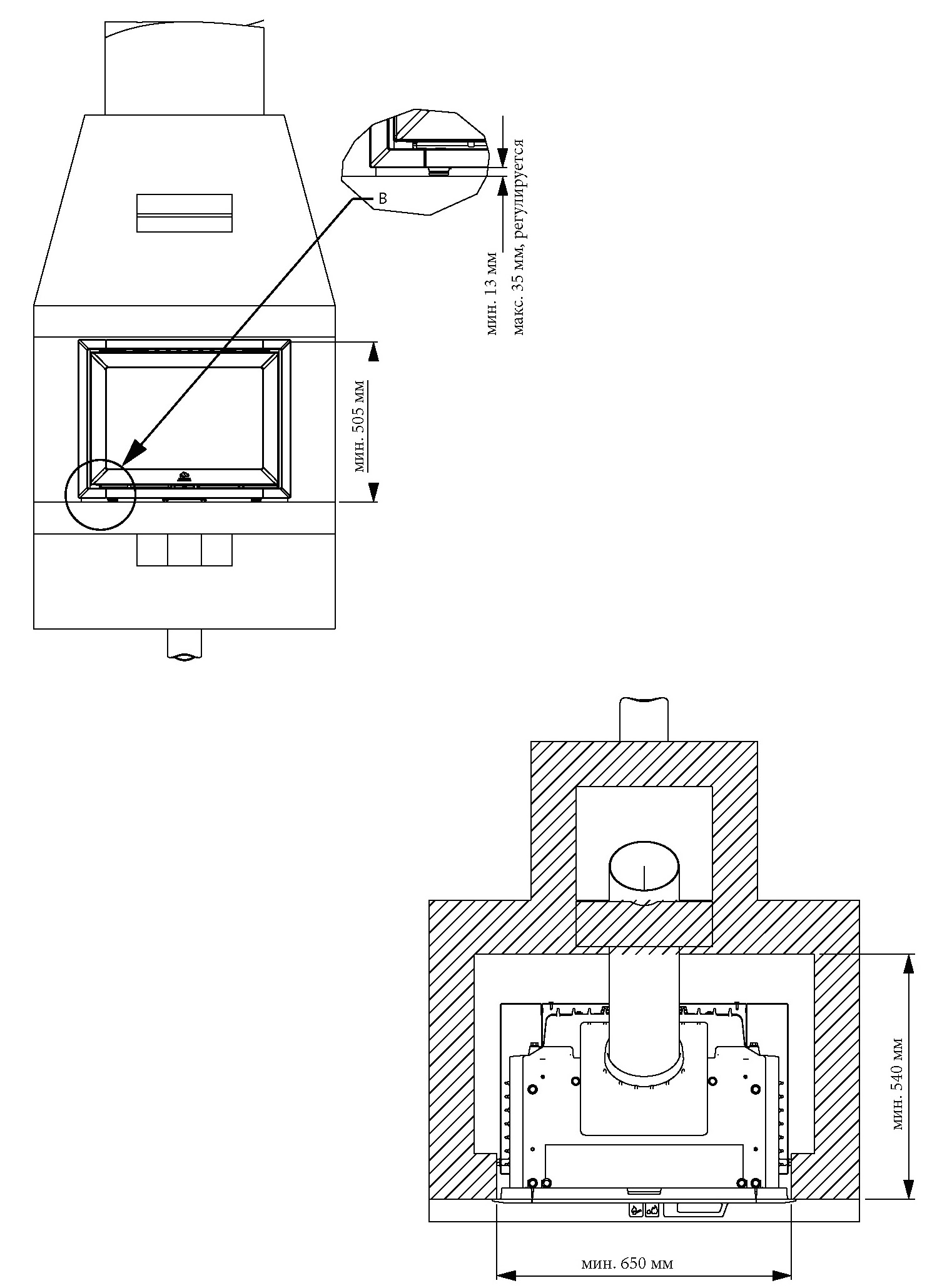

Установка в открытый камин

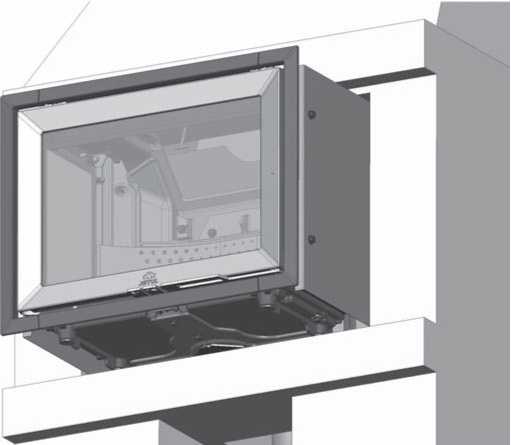

Установка производится у прямой стены, где по бокам много места, на небольшой высоте. На рисунке представлена модель Jшtul I 520 F. В данном примере для заполнения пространства между каминной вставкой и камином используется металлическая решетка (приобретается дополнительно, арт. 50045747).

Рис. 28

Чтобы металлическая сетка (А) подошла по размеру для камина, ее необходимо обрезать. См. отдельное руководство пользователя для получения указаний о том, как следует подгонять металлические сетки по размеру.

Установка в открытый камин

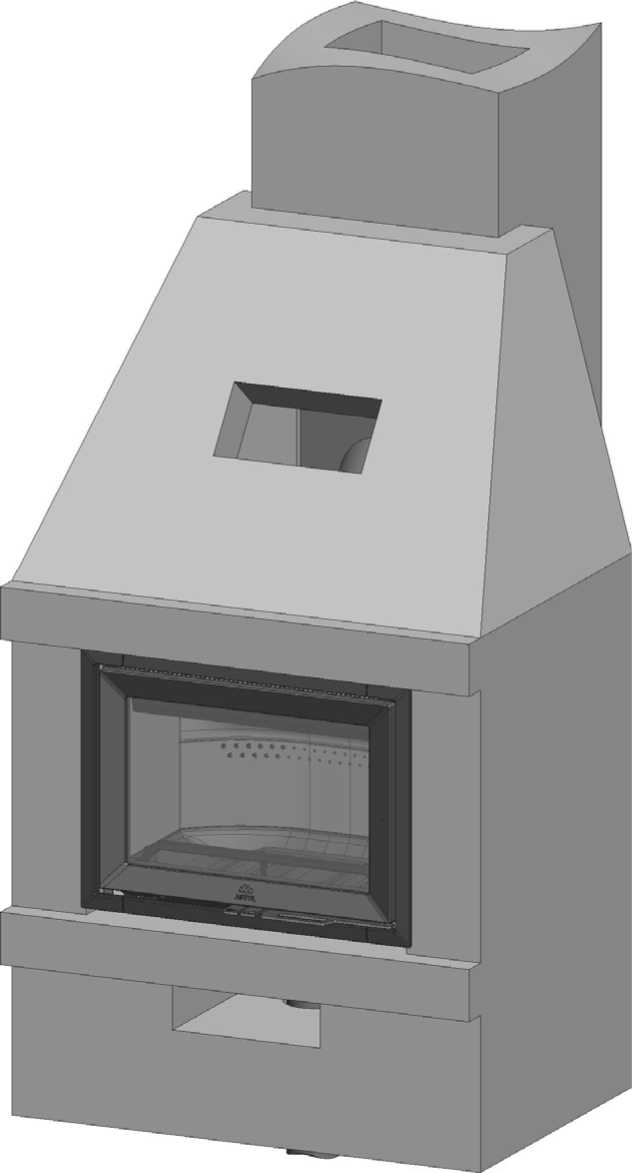

Установка производится у прямой стены, где мало места, непосредственно спереди. На рисунке представлена модель Jшtul I 520 F, дымоходный патрубок которой повернут на 45 ° с внутренней стороны.

Рис. 29

Рис. 31

Рис. 32

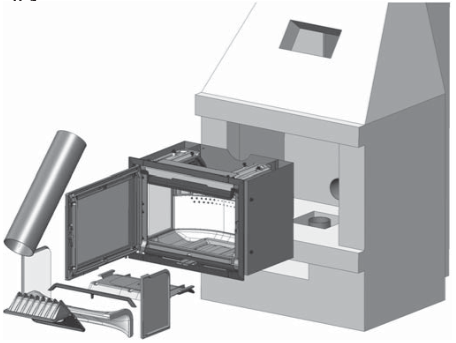

Перед установкой камеры сгорания в камин извлеките держатель дров, боковые внутренние стенки, заднюю внутреннюю стенку, нижний и верхний пламеотсекатели. Указанные детали возвращаются на место после установки дымоходной трубы и дымоходного патрубка. См. рисунки далее.

Рис. 33

Двигайте камеру сгорания по литым направляющим, расположенным в нижней части, до тех пор, пока она не встанет на место. Выровняйте камеру сгорания так, как описано в п. «Выравнивание каминной вставки».

Рис. 34

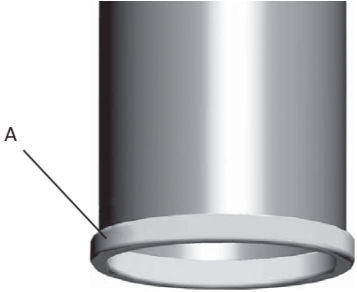

Установите уплотнительную прокладку (А) на край дымоходной трубы.

Рис. 35

Присоедините дымоходный патрубок (A) к концу дымоходной трубы в том месте, где установлена уплотнительная прокладка. Соедините дымоходную трубу с дымоходным патрубком с внутренней стороны камеры сгорания.

Рис. 36

Затем прикрепите дымоходный патрубок с помощью винтов (A), которые были выкручены ранее при снятии дымоходного патрубка с верхнего патрубка.

Рис. 37

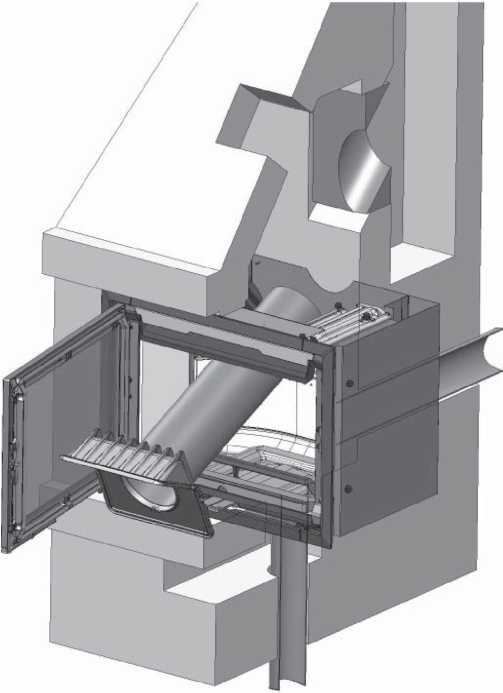

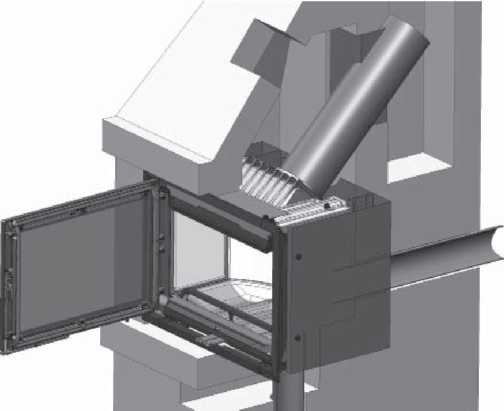

Если установка выполняется так, как описано в примере 3, рекомендуется пропустить дымоходную трубу через дверное отверстие камеры сгорания. Проталкивайте дымоходную трубу с дымоходным патрубком вверх через дверное отверстие и отверстие для дымоходного парубка и любой изоляционный материал внутрь дымохода.

Рис. 38

Вставьте ключ (A) в отверстие в нижнем пламеотсекателе, поверните его и закрепите. Установите боковые внутренние стенки (В) на место.

При создании кирпичной облицовки
