4.Сконструируйте несложное приспособление для подвески лопаты (рис.18) на стене в вертикальном положении ручкой вверх. Эскиз приспособления выполните в трех видах, нанесите размеры.

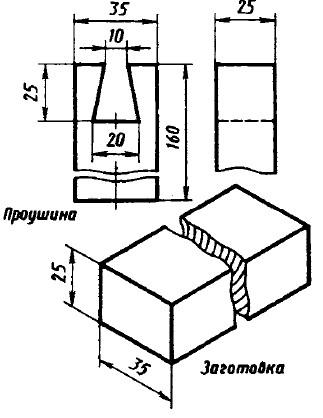

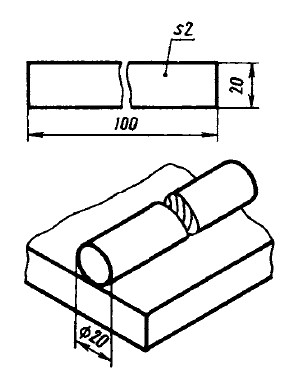

  Рис.15  Рис.16

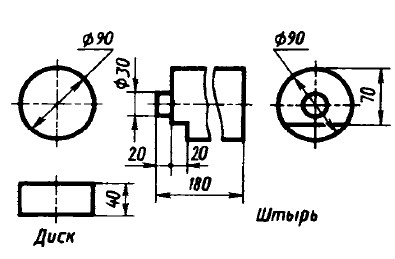

Рис.17 Задание к графической работе №10

Рис.18 Задание к графической работе №10

Графическая работа №11 Выполнение чертежа предмета

Задание: По аксонометрической проекции (рис.19) постройте чертеж одного из предметов в необходимом количестве видов.

Рис.19 Задание к графической работе №11

Вопросы для самоконтроля:

1.Назовите основные виды на чертежах.

2.Что такое аксонометрическая и димметрическая проекции?

3.Правила выполнения аксонометрической проекции.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

НЕ нашли? Не то? Что вы ищете?

Графическая работа №12 Эскиз детали с выполнением сечений.

Задание: Выполните по заданию эскиз детали. Выявите поперечную форму детали сечением. Обозначьте его, если нужно. Нанесите размеры.

Рис.20 Задание к графической работе №12

Вопросы для самоконтроля:

1.Какое изображение называют сечением?

2.Для чего применяют сечения?

3.Как выделяют сечения?

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Графическая работа №13 Эскиз детали с выполнением необходимого разреза

Задание: Выполните по наглядному изображению (рис.21) эскиз детали, применив необходимые разрезы. Нанесите размеры.

Рис.21 Задание к графической работе №13

Вопросы для самоконтроля:

1.Как изменится изображение, если выполнить разрез? Укажите перечисленные отличия разреза от вида.

2.Как выделяется фигура сечения, входящего в разрез?

3.Чем разрез отличается от сечения?

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Графическая работа №14 Чертеж детали с применением разреза

Задание: Выполните вид слева и постройте целесообразный разрез одной из деталей (рис.22). Нанесите размеры.

Рис.22 Задание к графической работе №14

Графическая работа №15 Чтение чертежей

Задание:

1.Прочитайте по заданию чертежи деталей (рис.23-24). Дайте ответы на приведенные вопросы.

2.Выполните технический рисунок опоры (рис.24)

3.Выполните для детали на рис.24 чертежи частей, представляющих собой простые геометрические тела. Нанесите размеры.

Рис.23 Задание к графической работе №15

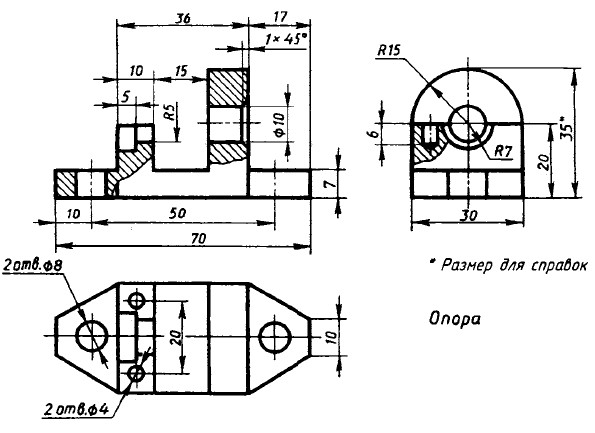

Рис.24 Задание к графической работе №15

Вопросы для чтения чертежей:

1)Какие изображения даны на чертежах (дайте названия видам и разрезам)?

2)С какой целью даны разрезы? Что они выявляют? Сколько отверстий в детали?

3)Сколько фасок у детали? Каковы их размеры?

4)Какими размерами надо воспользоваться, чтобы просветить отверстия, там где необходимо?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Графическая работа №16 Эскиз с натуры

Задание: Выполните по заданию эскиз с натуры. Примените целесообразные разрезы, сечения и изученные условности и упрощения.

Графическая работа №17 Чертежи резьбовых соединений

Задание: Вычерчивая с натуры чертежи одного из видов резьбовых соединений, следуйте примерам, приведенным в учебных пособиях. Примените упрощения, установленные стандартом. Наносить размеры не надо.

Вопросы для самоконтроля:

1.Какие соединения относят к разъемным? Приведите примеры.

2.Какие преимущества создает стандартизация изделий?
