Жидкостные ракетные двигатели (стр. 10 )

Известны следующие основные формы камер сгорания ЖРД рис.31.

1.Цилиндрическая.

2.Шарообразная (или грушевидная).

3.Коническая.

4.Кольцевая (торовая, цилиндрическая).

Рассмотрим особенности каждой из этих форм.

В настоящее время наиболее распространены цилиндрические каме­ры сгорания. Они применяются для камер двигателей всех тяг.

Основным достоинством цилиндрической камеры сгорания по сравне­нию с камерами сгорания других форм является простота ее конструкции и из­готовления а, следовательно, малая стоимость. Кроме того, она имеет меньший габаритный диаметр.

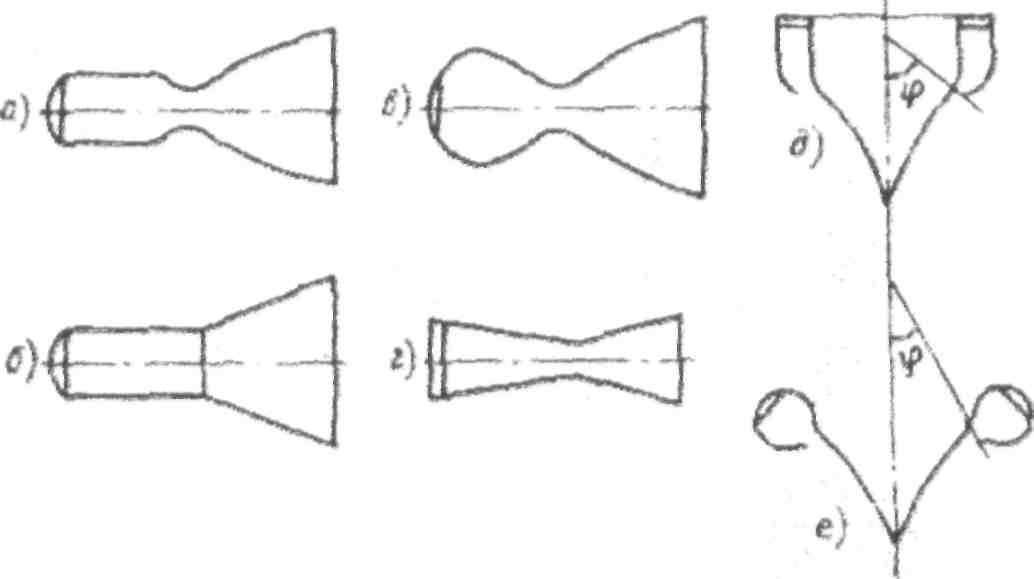

Рис.31

Формы камер сгорания:

а—цилиндрическая; б—полугепловое сопло; в—шарообразная; г— коническая; д, е—кольцевые

К основным недостаткам цилиндрической камеры сгорания, по срав­нению с камерами других форм, относятся:

при одинаковом объеме она имеет большую поверхность оболочки, что усложняет ее охлаждение; при прочих равных условиях она имеет худшую прочностную характе­ристику, что увеличивает ее удельный вес и стоимость; газовый поток в этой камере сгорания больше обжимается поверхностью оболочки, чем в шарообразной камере сгорания, что несколько гасит его тур­булентность и утоняет ламинарный слой газа около поверхности оболочки, снижая полноту сгорания топлива и, следовательно, удельный импульс и уве­личивая теплоотдачу от газов к оболочке; меньшая устойчивость работы в отношении высокочастотных колебаний, что ограничивает ее расходонапряженность, а также сужает пределы регулиро­вания тяги изменением расхода топлива.

Цилиндрические камеры сгорания выполняются со съемными или при­варными головками. Эти камеры обычно стоят на двигателях малых и средних тяг однократного и многократного применения, где в первую очередь требуют­ся простота и дешевизна конструкции. В последнее время наиболее часто при­меняются камеры сгорания цилиндрической формы с плоской головкой и од-нокомпонентными центробежными форсунками. Примером ЖРД с цилин­дрической камерой сгорания могут служить двигатели ОРМ-65и РД-107, рис.32 Шарообразные и близкие к ним грушевидные камеры сгорания по сравнению с камерами сгорания других форм имеют следующие основные дос­тоинства:

1) при заданном объеме они имеют относительно меньшую поверхность оболочки, что уменьшает удельный вес камеры сгорания и облегчает ее охлаждение;

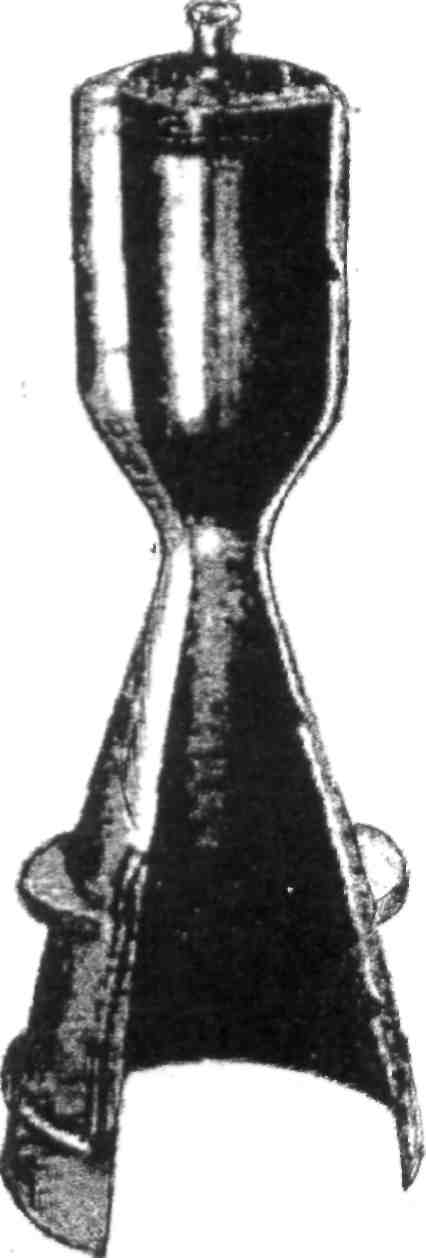

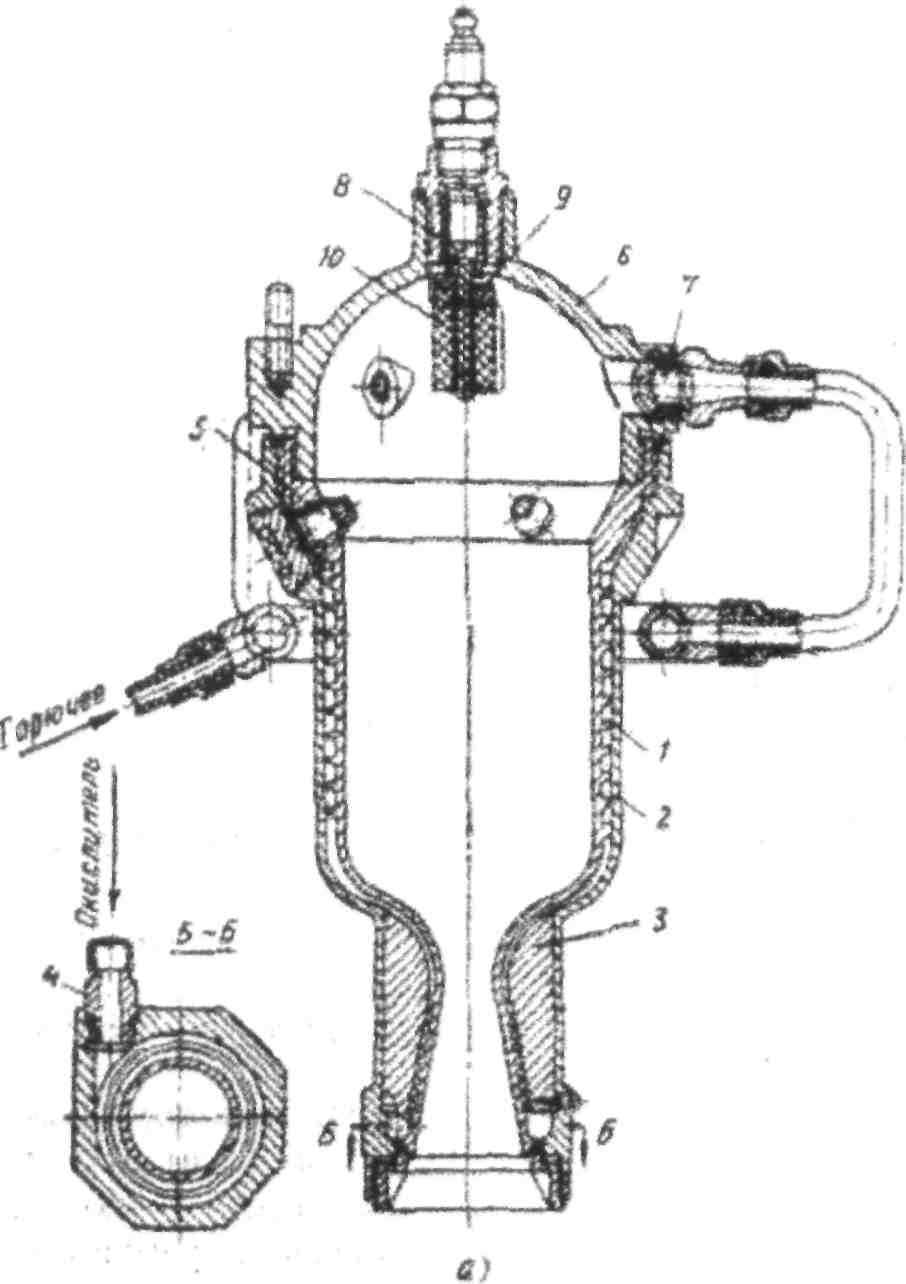

       Рис. 32

Двигатели с цилиндрической камерой сгорания: а-ОРМ-65 (1936 г.); б—РД-107 (1954—1957 гг.); 1 - внутренняя оболочка камеры; 2 - корпус; 3 - вкладыш; 4 - штуцер подачи окисли­теля; 5—форсунка окислителя; 6—головка; 7—форсунка горючего, 8—нить накаливания: 9— воспламеняющий состав; 10 — зажигательная шашка

при заданном давлении в камере сгорания они имеют меньшую толщину оболочки, что уменьшает удельный вес камеры сгорания; оболочка этих камер сгорания обладает большей устойчивостью против вдавливания внутрь под воздействием на нее статического давления ох­лаждающей жидкости; процесс сгорания топлива в них протекает более полно благодаря сравни­тельно хорошей турбулизации газового потока, что повышает удельный импульс двигателя на 2—3%; при прочих равных условиях в этих камерах меньше теплоотдача от газов к оболочке камеры вследствие наличия около ее поверхности более тол­стого ламинарного слоя, ухудшающего теплоотдачу к оболочке от газов и

облегчающего этим охлаждение камеры сгорания (газовый поток сравни­тельно меньше обжимается поверхностью оболочки).

К основным недостаткам шарообразных камер сгорания относятся:

сложность конструкции и технологии изготовления, что увеличивает ее стоимость; сравнительно больший диаметр камеры сгорания, что может потребовать увеличения миделя ракеты.

Шарообразные камеры сгорания обычно имеют приварную ша­рообразную головку. Эту форму камеры сгорания имеют двигатели большой тяги со значительной продолжительностью работы, когда объем камеры сгора­ния настолько велик, что становится целесообразным предкамерный распыл компонентов, а также когда выгоды от уменьшения ее веса и повышения эко­номичности работы за счет формы преобладают над увеличением стоимости ее изготовления.

Примером ЖРД с шарообразными камерами сгорания может служить немецкий спирто-кислородный двигатель А-4, рис.33.

У конических камер сгорания по существу вся камера является вход­ной частью сопла. Они имеют пониженные значения Iуд по сравнению с дру­гими типами камер и вследствие этого не применяются, представляя только исторический интерес.

Основной причиной снижения Iуд являются большие скорости продук­тов сгорания в камере. Вследствие этого превращение тепловой энергии в ра­боту расширения является менее полным, т. е. имеют место большие потери на тепловое сопротивление. Кроме того, в конических камерах зона распыливания и испарения занимает значительную часть её полного объёма; зона сгорания при этом уменьшается, что приводит к худшему сгоранию или требует увели­чения полного объёма камеры.

Применение кольцевых камер сгорания в ЖРД определено исполь­зованием сопел с центральным телом. Различают цилиндрические и торовые кольцевые камеры сгорания.

Кольцевые камеры круглого сечения (торовые) целесообразно приме­нять при разгоне газа в сопле с центральным телом до больших чисел М.

По сравнению с другими типами кольцевые камеры сгорания имеют ряд недостатков. Поверхность их значительно больше, что приводит к увеличе­нию веса и затрудняет охлаждение камеры, особенно, «юбки» сопла. Кольцевая камера сгорания сложна в изготовлении, а для обеспечения её жесткости необ­ходимы либо специальные наружные рёбра жесткости, либо охлаждаемые стойки, связывающие наружный контур камеры с внутренним.

Достоинствами кольцевой камеры сгорания являются: возможность регулирования модуля и направления вектора тяги, а также уменьшение вероятности возникновения вибрационного горения при раз­бивке камеры по окружности на ряд отдельных секций; пониженные продольные геометрические размеры, по сравнению с дру­гими типами камер;

возможность установки в полости центрального тела ТНА или других аг­регатов.

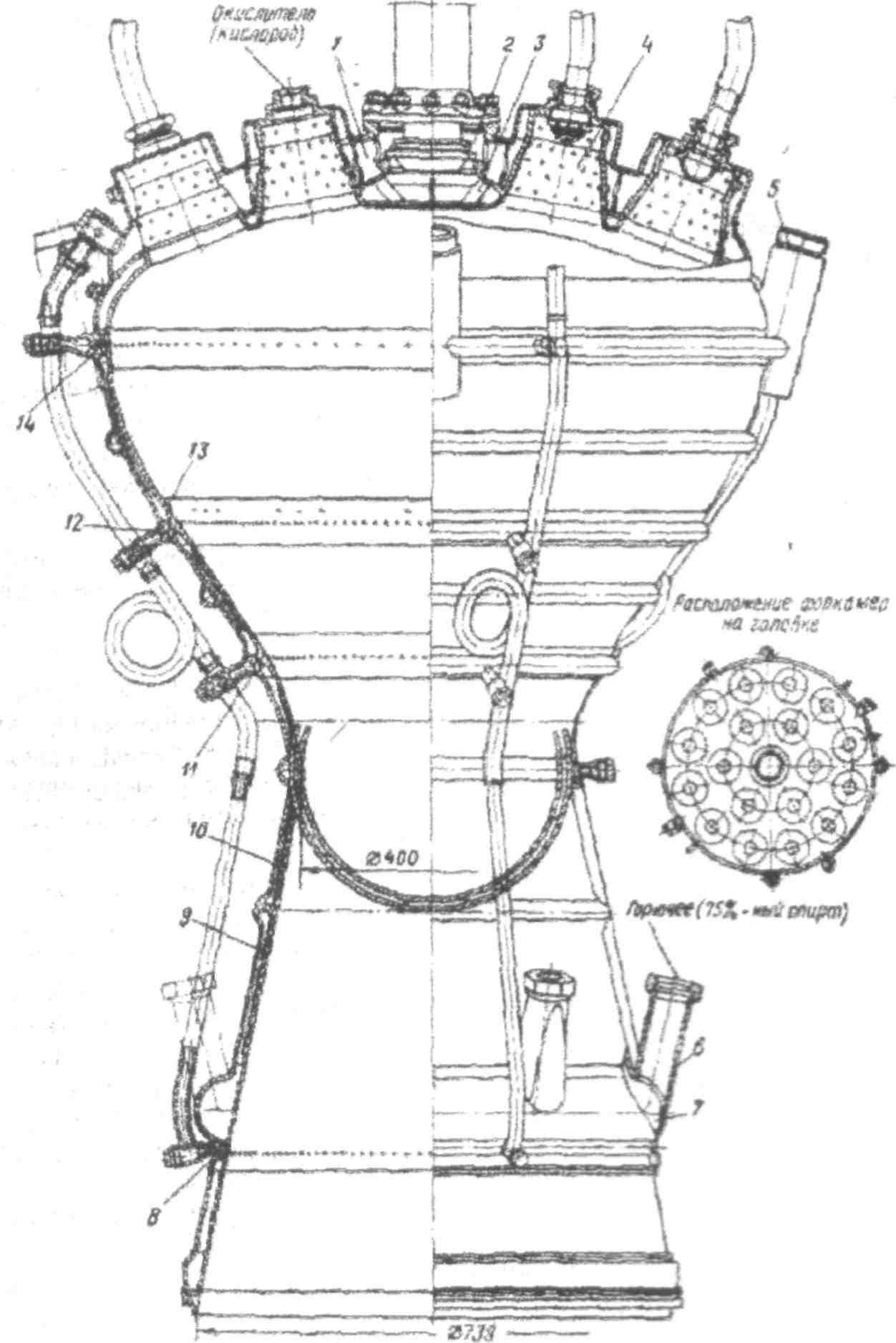

Рис.33

Камера двигателя ракеты А-4: 1—верхняя полость; 2— главный клапан горючего; 3— нижняя полость горючего 4—форкамера; 5—"упор для передачи силы тяги на раму: 6—патрубок подвода горючего 7— тор; S—нижний пояс внутреннего охлаждения, 9—внутренняя оболочка камеры; 10— внешняя оболочка камеры;

56

11, 12 - пояса внутреннего охлаждения: и—дополнительный пояс внутреннего охлаждения; 14—

верхний пояс внутреннего охлаждения

6.6. Головки камер ЖРД и их конструкция

Головка камеры двигателя является главным узлом, обеспечивающим правильную организацию смесеобразования в камере сгорания. Конструк-ция головки должна обеспечить устойчивое горение в камере, а также способствовать плавному выходу двигателя на режим и уменьшению импульса последействия. При проектировании головки должно быть осуществлено необ-мое размещение и надежное крепление форсунок, наиболее удобный под­вод компонентов к форсункам и технологически возможно более простое со­единение головки с камерой сгорания.

На головке располагаются устройства для ввода в камеру топлива.

Жидкое топливо подается в камеру форсунками, а в случае применения схемы

с дожиганием газа, поступающего из ТНА, или при подаче топлива (например,

перекиси водорода) в газообразном состоянии - через специальные окна, вы-

полненные в головке. При двухкомпонентном жидком топливе головка имеет

днe полости. В двигателях с регулированием тяги путем отключения групп

форсунок эти полости могут иметь дополнительные перегородки, позволяющие

отдельно подводить топливо к различным группам форсунок.

На головке размещаются также узлы крепления двигателя, клапаны, служащие для запуска, отсечки и регулирования тяги двигателя, а в ряде случа­ев и антивибрационные устройства, и воспламенители.

Основным требованием к конструкции головки является обеспечение заданных условий смесеобразования и защиты стенок камеры от чрезмерного нагрева и прогара. Эти задачи, как указывалось, решаются рациональным раз­мещением форсунок на головке, выбором производительности отдельных групп форсунок и их характеристик, а также надлежащим охлаждением двига­теля. Одновременно конструкция головки должна обладать достаточной жест­костью несмотря на ослабление ее стенок большим количеством отверстий под форсунки, обеспечивать возможность подвода компонентов с минимальным гидравлическим сопротивлением и иметь надежную защиту от перегрева горя­чими газами.

Для наилучшего смешения компонентов на головке желательно раз­местить максимально возможное число форсунок. Минимальное расстояние между форсунками определяется условиями прочности стенки головки, усло­виями размещения в теле головки каналов для подвода компонентов, если го­ловка не имеет общей полости компонента, и, наконец, размерами форсунки. При центробежных форсунках определяющим фактором является размер фор­сунки, так как жесткость головки может быть обеспечена включением корпуса форсунки в силовую схему, а подвод компонентов в большинстве случаев осу­ществляется из общей полости. При струйных форсунках, имеющих относи­тельно малые размеры, минимальный шаг определяется при данном угле рас-пыла расстоянием от поверхности головки зоны соударения струй или усло-

виями подвода компонента. В выполненных конструкциях при центробежных форсунках шаг составляет 6-30 мм, а при струйных форсунках минимальный шаг может быть доведен до 3 - 4 мм.

Тот или иной способ размещения форсунок выбирается либо на осно­вании имеющегося опыта смешения компонентов топлива данного состава, либо из чисто конструктивных соображений, включающих подвод топлива и жесткость головки.
