Жидкостные ракетные двигатели (стр. 2 )

Дополнительные параметры, характеризующие работу ракетного двигателя

Тип рабочего тела - выбирается в зависимости от области применения. Время работы двигателя.

ЖРД - 1000с РДТТ - 200 - 300с Если двигатель обладает системой многократного включения, то задаёт­ся количество включений и интервал времени между ними.

Отклонение величины тяги от её номинального значенияном- Значения давлений в камере Рк и на срезе сопла Ра. Величина суммарного импульса Величина импульса последействия

2. Формула Циолковского и её практическое применение

2.1. Идеальная скорость и массовые характеристики ракеты

Идеальная скорость - скорость, которую приобрел бы летательный аппарат, двигаясь прямолинейно, если бы весь запас энергии, находящийся на его борту, был бы израсходован на ускорение.

где: ,, - действительная скорость и её потери;

dVrp, dУАяр, dVynp - потери скорости гравитационные, аэродинамиче­ские и на управление, соответственно.

Первая космическая скорость VK, = 7900м/c

VК1+dVпк1=VК2 = 10200м/с

Идеальная  скорость  характеризует  запас  топлива на борту ра­кеты,  необходимый  для проведения определенного маневра.

Массовая характеристика ракеты

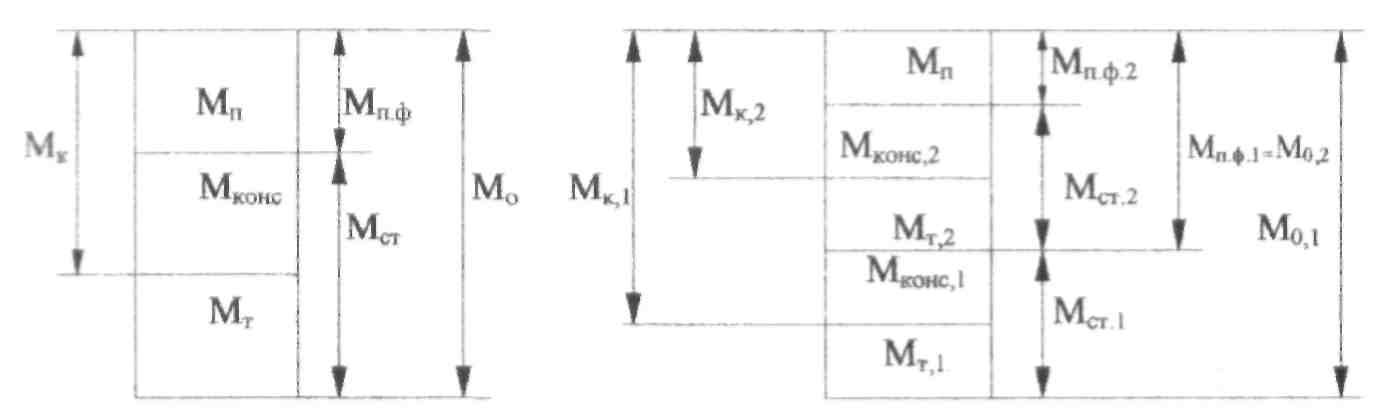

Массовые модели одно и двухступенчатых ракет приведены на рис. 8.

Рис.8

Условные обозначения: о. к, п, п. ф., коне, т, - массы стартовая, конечная, полезная, полезная фик­тивная, конструкции и топлива, соответственно.

Масса ракеты, находящаяся над ступенью, также называется полезной фиктивной нагрузкой.

Одноступенчатая ракета называется субракетой.

Количество субракет определяется требуемой дальностью доставки полезного груза. Так при использовании ЖРДУ для обеспечения дальности полёта до 1000 км используется 1 ступень, при дальности 1000 - 3000 км - 2 ступени, а при дальности более 3000 км - 3 ступени.

2.2. Относительные массовые характеристики субракет

1.  Относительная масса полезного груза

11

2.        Относительная масса конструкции

3.        Относительная массатоплива

4.        Число Циолковского - Z и модифицированное число Циолковско­
го - z:

2.3. Формула Циолковского

Предназначена для определения идеальной скорости ракеты. При выводе формулы Циолковского примем следующие допущения:

ракета летит прямолинейно;

гравитационные силы не рассматриваются;

давление окружающей среды отсутствует.

Рассмотрим расчётную схему исследуемого процесса, рис.9.

Согласно первого закона Ньютона:

Рис.9

Согласно формуле тяги:

Знак  «-» в вышеприведенной формуле указывает на снижение массы двигательной установки М за счет уменьшения массы топлива.

Если конструкция космического аппарата состоит из N субракет и при этом значения числа Циолковского и эквивалентной скорости для них одинако­вы, то изменение идеальной скорости можно рассчитать по формуле:

3. Рабочий процесс в химических ракетных двигателях

3.1. Аэрогазодинамический нагрев в полёте

При движении газа с гиперзвуковыми скоростями М>5 на процесс теп­лообмена существенное влияние оказывают явления диссоциации, рекомбина­ции и ионизации.

Диссоциация - процесс разложения молекулярных соединений и ато­мов на их составляющие. Процесс сопровождается значительным поглощением тепла.

Рекомбинация - процесс обратный диссоциации; происходит с выде­лением тепла.

Существенная интенсификация данного процесса наблюдается при на­личии катализатора, в качестве которого можно рассматривать поверхность летательного аппарата (ЛА).

Ионизация - процесс отрыва свободных электронов от атомов.

При М<20 ионизируется менее 1% воздуха. Поэтому при указанных режимах полета влияние ионизации на теплообмен можно не учитывать.

В случае исследование теплообмена между поверхностью ЛА и газо­вым потоком при М<20 могут быть использованы зависимости, полученные в курсе «Термодинамика газовых потоков», с учетом влияния рассмотренных процессов на теплофизические свойства окружающей среды.

При движении ЛА с космическими или околокосмическими скоростя­ми в сильно разреженных слоях атмосферы протяжённость свободного пробе­га молекулы соизмерима, а в некоторых случаях превышает протяжённость летательного аппарата.

Такая зона полета называется областью свободномолекулярного пото­ка. При этом у поверхности ЛА отсутствует пограничный слой и математиче­ские зависимости полученные в курсе «Термодинамика газовых потоков», ста­новятся не применимы.

При полёте в области свободно молекулярного потока определяющим является критерий Кнудсена:

где: М и Re - критерии Маха и Рейнольдса, соответственно; к - показатель адиабаты.

В области свободномолекулярного потока величина критерия Кнудсе­на Кn >10.

При 0,1>Кn>0,01 у поверхности ЛА образуется тонкий пограничный слой скользящий вдоль неё, в котором наблюдается резкое изменение парамет­ров потока.

Процесс соударения между потоком и поверхностью ЛА характеризу­ется коэффициентом аккомодации А. Его величина зависит от параметров по­тока и состояния поверхности; характеризует относительную энергию, переда­ваемую от молекулы к поверхности ЛА при их соударении.

При проведении технических расчетов величина А принимается равной 0,9.

Процесс теплообмена в области свободно молекулярного потока с дос­таточной степенью точности характеризуется уравнением:

где:

-        характеризует отношение скорости полёта ЛА к возможной скорости
молекулы;

-        критерий Прандтля.

3.2. Реакции химически активных газов

Процессы расширения газов в значительной степени зависят от темпе­ратуры и химического состава этих газов. С этой точки зрения все газы можно разделить на две группы: реагирующие (активные) и не реагирующие (пассив­ные).

Активный газ — это газ, в котором при расширении происходят те или иные химические реакции; пассивный — расширяющийся без сопровождения химическими реакциями.

Обычно, химические реакции, происходящие в газах при их расшире­нии, отрицательно влияют на параметры термодинамического процесса и дви­гательной установки в целом. К таким реакциям относятся диссоциация, кон­денсация и ионизация.

Так как диссоциация (процесс разложения молекулярных соединений на составляющие элементы) протекает с поглощением большого количества тепла, то это приводит к снижению температуры потока, то есть уменьшению его общей энергетики, а, следовательно, к ухудшению основных параметров двигателя.

При расширении газового потока происходит снижение его температу­ры, а, следовательно, возможно явление конденсации — частичный переход рабочего тела из газообразного состояния в жидкое. Это отрицательно влияет на характеристики двигательной установки, уменьшая совершаемую газом по­лезную работу.

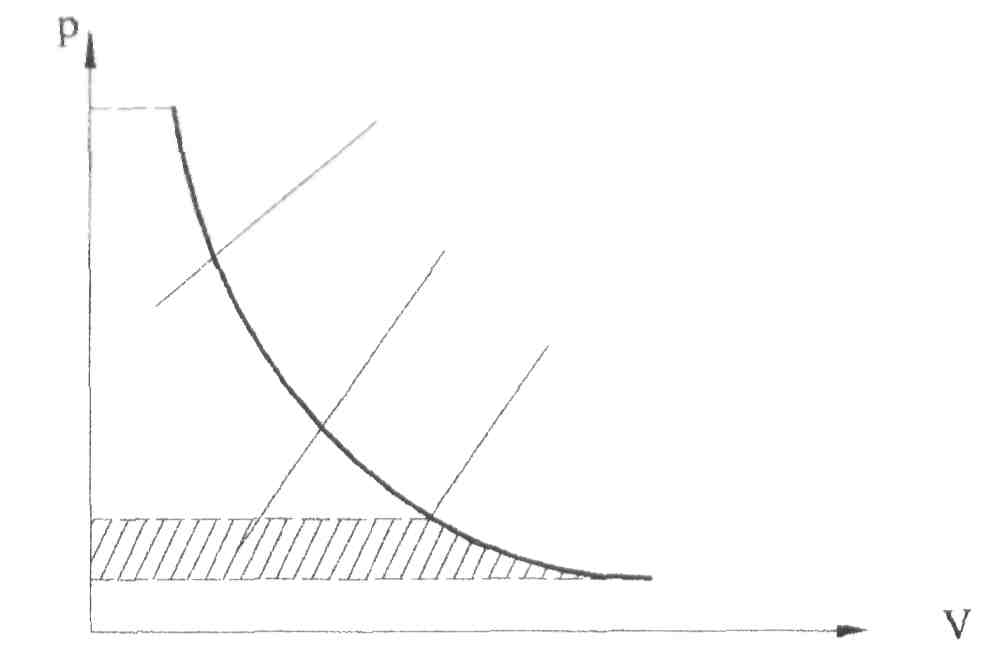

Наглядное представление возникновения потерь от конденсации пока­зано на рабочей диаграмме, рис.10.

Располагаемая работа

Потери располагаемой работы от конденсации Начало конденсации

Рис. 10

Ионизация — процесс отрыва электронов с внешних орбит электро­нейтральных атомов. Возникает при больших скоростях газового потока и обтекании им тел. Ионизация вызывает появление на выходе из сопла электро­заряженных частиц, вследствие чего наблюдается снижение тяги  из-за взаи-

моотталкивания одноимённо заряженных ионов рабочего тела. Кроме того, в процессе эксплуатации корпус летательного аппарата приобретает высокий электрический потенциал, что может вызвать электрический разряд между корпусом этого ЛА и другими электронейтральными или противоположно за­ряженными телами. При этом могут образоваться мощные кратковременные дуговые разряды, порой приводящие к серьёзным последствиям. Даже просто нахождение корпуса ЛА под высоким электрическим потенциалом уже может быть небезопасно для экипажа и приборов. Поэтому в случае процесса иони­зации необходимо применять специальные устройства — нейтрализаторы, ко­торые усложняют конструкцию двигателя и увеличивают его массу.
