Организация и ведение аварийно-спасательных и других неотложных работ при ликвидации чрезвычайных ситуаций природного характера, часть I (стр. 14 )

8. Участие в эвакуации сельскохозяйственных животных и материальных ценностей 16	По завершению спасательных работ и работ по локализации зоны затопления подразделения I оиб и оасб во взаимодействии со сводной командой и сводной группой района по плану КЧС района осуществляют эвакуацию сельскохозяйственных животных и материальных ценностей из зоны затопления и объектов в зоне возможного затопления (Карпово, Пенки, отм. 103,8). Для выполнения эвакуации назначается ____ автомашин. Районы размещения эвакуируемых: - материальных средств ___ - сельскохозяйственных животньх _____	КЧС района организует эвакуацию сельскохозяйственных животных и запасов матернальных средств из зоны затопления и угрожающих участков, выделяет _____ автомашин типа... Сводные команда и группа района ао взаимодействии с подразделениями ОСБр эвакуируют сельскохозяйственных животных из подтопленных населенных пунктов Карпово, Ивля, рабочий поселок базы № 9. Эвакуируют материальные ценности и документацию завода № 5. Формирования дорожно-патрульной службы обеспечивают беспрепятственное проведение звакомероприятий КЧС района организует необходимую помощь (по заявкам ОСБр) материальными и техническими средствами; Организует и обеспечивает мероприятия по эвакуации людей и материальных ценностей, жизнеобеспечению пострадавших	КЧС объектов организуют и непосредственно руководят проведением эвакомероприятий на объектах. Объектовые формирования во взаимодействии с формированиями района и подразделениями ОСБр осуществляют подготовку и погрузку материальных ценностей
9. Обеспечение ведения	Подразделения тыла ОСБр с 5.30 до 6.00 развертываются в районе Бабки,	КЧС района организует жизнеобеспечение пострадавшего	КЧС и формирования объектов

405

АСДНР 5до завершения работ	выс. 102,5, отм. 92,0. С 6обеспечивают действия подразделений при ведении АСДНР, обеспечивают личный состав горячей пищей в 14.00-15.00 и 21.00-23 С 12во взаимодействии с формировании района участвуют а проведении мероприятий по первичному жизнеобеспечению пострадавшего населения по плану КЧС района	населения	во взаимодействии с формированиями района обеспечивают проведение АСДНР на объектах
10. Действия при обострении обстановки в районе завода № 5, базы № 4, Пенки, Карпово	1 омб, оасб с придаными подразделениями продолжают ведение АСДНР на назначенных участках. 2 омб (без 1 р) наращивает усилия оасб по ведению АСДНР	КЧС района организует и обеспечивает проведение мероприятий по локализации развития наводнения, особенно в районе базы № 4, Пенки и при эвакуации населения Пенки и т. д.	КЧС базы № 9 и завода № 5 организуют проведение дополнительных мероприятий по защите объектов от затопления с учетом складывающейся обстановки и тд.

406

ПРИЛОЖЕНИЕ № 7

ОТЧЕТ

О ВЫПОЛНЕНИИ ОСБр ЗАДАЧИ ПО ВЕДЕНИЮ АВАРИЙНО-СПАСАТЕЛЬНЫХ И ДРУГИХ НЕОТЛОЖНЫХ РАБОТ ПРИ НАВОДНЕНИИ (КАТАСТРОФИЧЕСКОМ ЗАТОПЛЕНИИ)

(форма)

1. Примененные поисковые средства.

2. Кто возглавлял операцию.

3. Описание района действия.

4. Время, затраченное на поиск и спасение.

5. Схема и способы поиска пострадавших.

6. Результаты поиска:

а) фактически обследован район...

б) количество обнаруженных пострадавших, основные места их нахождения, состояние пострадавших.

7. Спасено пострадавших, в том числе:

- находившихся на воде, находившихся на отдельных местных предметах, из-под воды;

- деблокировано из затопленных зданий и сооружений, эвакуировано из населенных пунктов и отдельных участков местности.

8. Оказаны:

первая медицинская помощь... чел.;

первая врачебная помощь... чел.;

эвакуированы в медицинские учреждения для дальнейшего лечения... чел.

9. Проведены мероприятия по жизнеобеспечению.

10. Организация и состояние связи.

11. Затрачены материально-технические средства, продовольствие, моторесурсы и другие средства.

12. Выводы и предложения.

407

ПРИЛОЖЕНИЕ №8

ОРИЕНТИРОВОЧНЫЕ ДАЛЬНОСТИ ОБНАРУЖЕНИЯ ПРЕДМЕТОВ И ВИДИМОСТЬ СИГНАЛОВ НА ВОДЕ (км) ПРИ ЯСНОЙ ПОГОДЕ

Предметы, сигналы	Дальность обнаружения (видимость), км
днем	ночью
Человек в воде, в яркой одежде	0,5	0,1
Лодка с людьми	2-4	0,2
Огонь фонарика	-	2-4
Цветное пятно на воде	0,2-0,5	-
Сигнал руками	0,9-1,0	-
Сигнал флагами (предметами)	0,8	-
Проблесковый огонь	-	12-15
Сигнал дымом (дымовая шашка)	6-8	-
Спасательный плот	2-4	-
Огонь	-	до 1,5

408

ПРИЛОЖЕНИЕ № 9

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПЕРСПЕКТИВНОЙ ВЕРТОЛЕТНОЙ СИСТЕМЫ ДРОБЛЕНИЯ ЛЬДА

Система предназначена для дробления ледяных полей и раз-рушения заторов льда. Устанавливается на вертолете МИ-8Т (МИ-8МТ) на внешней подвеске (4 контейнера по 16 кассет калибром 140 мм или 29 кассет калибром 180 мм, снаряжаемых модулями для взрывания льда). Вес ВВ в модулях соответствует 10кг.

Основные характеристики модулей

Тип модуля	Назначение	Калибр, мм	Количество модулей в кассете, шт.	Высотв полета вертолета, м	Скорость полета вертолета, м	Шаг установки модулей	Диаметр полыньи от взрыва одного модуля, м
1. Ударного действия	Дробление льда толщиной более 1 м Разрушение заторов	140 180	29 16	300-400	30-40	5-8 м	до 8 м
2. Фугасного действия с самоликвидатором	Дробление льда толщиной более 1 м Разрушение заторов	140 180	29 16	30-50	30-40	5-8 м	до 8 м
2. Ударного действия с самоликвидатором	Разрушение заторов с толщиной льда до 2-3 м	180	16	300-400	-	5-8 м	-
4. Кумулятивного действия	Разрушение заторов с толщиной льда более 2 м	180	16	30-50	30-50	5-8 м	-

409

При выстреливании всех модулей 1 и 2 типа в один ряд образуется полынья длиной 900 м, шириной 8 м, в два ряда - соответственно 500 м и 13 м.

Количество и порядок выстреливания модулей, а также шаг установки модулей выбирается борттехником вертолета с учетом ха-рактера ледяного поля (затора льда) и устанавливается на пульте управления. Выстреливание модулей производится пилотом вертолета при выходе на боевой курс. Скорость модуля в момент встречи со льдом - 30-60 м/с.

410

ПРИЛОЖЕНИЕ № 10

РАСЧЕТ ЗАРЯДА ВЗРЫВЧАТЫХ ВЕЩЕСТВ ДЛЯ ПОДРЫВА ЗАВАЛОВ А (ПОРОДЫ)

При угрозе или ликвидации наводнения, вызванного обвалом а (породы) в русло реки, для пропуска воды подрывом зарядов создаются пропускные канавы.

Расчет сосредоточенного заряда для образования воронки в породе осуществляется по формуле:

С = K∙m∙h3, где С - вес сосредоточенного заряда ВВ, кг;

К - удельный расход ВВ в зависимости от свойства подрываемого грунта (породы) и применяемого ВВ (берется по таблице 1);

m - коэффициент, зависящий от показателя действия взрыва (n) (берется по таблице 2);

h - линия наименьшего сопротивления, м.

Таблица 1

Приложения № 10

Значения удельного расхода ВВ (К) при нормальной мощности

№ п/п	Наменование ов, скальных пород, конструкций	Значеиия К (кг/м3)
1	Свеженасыланная земля	0,37-0,47
2	Растительный	0,47-0,81
3	Супесок	0,8-1,10
4	Суглинок	0,97-1,19
5	Песок плотный или влажный	1,19-1,27
6	Глина	1,17-1,28
7	Сыпучий песок	1,51-1,69
8	Крепкие глины	1,28-1,50
9	Песчаник на глинистом цементе	1,28-1,64
10	Крепкий песчаник и известняк	1,36-2,0
11	Гранит, гранодиорит	1,78-2,28
12	Кварцит	1,78-2,0
13	Базальт, андезит	1,78-2,28
14	Порфирит	2,0-2,15
15	Бетон строительный	2,0-2,6
16	Железобетон	6,8

411

Примечание: Значение К увеличивается: для аммонитов в 1,2 раза, для аммиачной селитры и динамитов - в 1,8 раза

Таблица 2

Приложения № 10

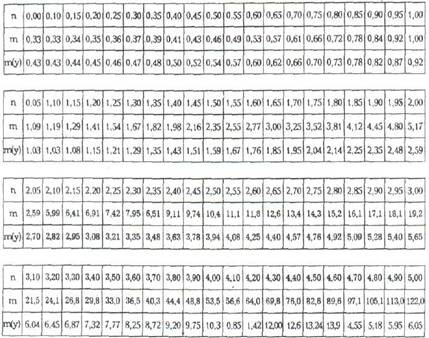

Значения коэффициентов (m) для различных показателей действия взрыва (n)

Примечание: m - значения коэффициентов для сосредоточенных зарядов;

m(y) - значения коэффициентов для удлиненных зарядов.

При расчете зарядов показатель действия взрыва (n) принимать:

- для сосредоточенных зарядов n = 1,5-2,0 (наивыгоднейшее значение n = 2,0);

- для удлиненных зарядов n = 2,0-3,5 (наивыгоднейшее значение n = 2.7).

412

Расчет удлиненного заряда для образования перепускной канавы в завале (обвале) взрывным способом рассчитывается по формуле:

где Сy - полный вес удлиненного заряда, кг;

С - погонный вес (вес одного погонного метра заряда), кг,

lo - полная длина удлиненного заряда;

К - удельный расход ВВ (см. табл. 1);

my - коэффициент показателя действия взрыва (табл. 2);

h - линия наименьшего сопротивления, м.

Сосредоточенные заряды в ряду располагаются на нормальных расстояниях друг от друга (Аn):

где Аn - расстояние между зарядами;

h - линия наименьшего сопротивления, м;

n - показатель действия взрыва.

где R - радиус воронки, м;

h - линия наименьшего сопротивления, м.

Пример: Определить вес ВВ, количество зарядов, глубины их заложения и расстояния между ними для образования взрывным способом перепускной канавы для пропуска скопившейся воды через завал из плотной глины шириной 15 м (L).

Глубина канавы не менее 1,5 м.

Решение:

1) по таблице 1 находим К ≈ 1,40;

2) принимаем А = 0,55 (коэффициент свойства а, определяется по таблице 5);

3) определяем расчетную ширину рва для получения

413

заданной глубины Р = 1,5 м:

R = Р/А = 1,5/0,55 ≈ 2,7 м.

Ширина канавы В = 2R = 2,7 х 2 = 5,4 м.

4) принимая показатель действия взрыва n = 2, находим глубину заложения заряда:

h = R/n = 2,7/2 ≈ 1,35 м.

5) находим нормальное расстояние между сосредоточенными зарядами (см. табл. 3):

6) находим количество зарядов для проделывания канавы длиной 15 м:

7) Находим вес одного сосредоточенного заряда:

С = K∙m∙h3 = 1,40∙5,17∙h3 = 1,40∙5,17∙2,46 = 17,8 кг.

8) Находим общий расчет ВВ на 7 зарядов:

С = 17,8∙7 = 124,6 кг.

Нормальные расстояния между сосредоточенными зарядами, значения (Аn), показаны в таблице 3.

Таблица 3

Приложения № 10

Нормальные расстояния между сосредоточенными зарядами

n*	An	n	An	n	An
1,00		1,75	1,41	2,50	1,90
1,25	1,12	2,00	1,56	2,75	2,07
1,50	1,27	2,25	1,74	3,00	2,24

* где n - показатель действия взрыва.

414

Таблица 4

Приложения № 10

Основные показатели расхода ВВ для отрывки перепускных канав взрывным способом

Характер ов	Принятый показатель действия взрыва, n	Сосредоточенный заряд	Удлиненный заряд
Линия наименьшего сопротивления, h	Вес одного заряда, кг	Расстояние между зарядами, м	Расход ВВ на 1 п. м. канавы, кг/м	Линия наименьшего сопротивления, h	Вес 1 п. м. заряда, Cy=кг/м
Супесок	2	1,75	26,0	2,75	9,4	1,75	7,6
Суглинок	2	1,75	28,0	2,75	10,0	1,75	7,95
Крепкая глина	2	1,6	32,0	2,5	12,8	1,6	9,9
Затвердевший лесс	25	1,4	44,0	2,65	16,7	1,4	12,2
Песчаник	25	1,4	51,0	2,65	19,3	1,4	13,9

Таблица 5

Приложения № 10

Значения коэффициентов (А), учитывающих свойства

подрываемого а (породы)

ы (породы)	Коэффициент А
Песок	0,4 - 0,55
Супесок, суглинок	0,45 - 0,65
Глина	0,5 - 0,6
Скальные породы, бетон	0,6 - 0,7

При устройстве той же канавы удлиненным зарядом его полный вес при той же глубине заложения и n = 2,7 составит:

Сy = К ∙ my ∙ h2 = 1,4 ∙ 4,57 ∙ 1,82 = 11,6 кг,

С = Сy ∙ 15 = 6,6 ∙ 11,6 = 174 кг.

415

ПРИЛОЖЕНИЕ№ 11

МЕТОДИКА РАСЧЕТА ПОТРЕБНОСТИ СИЛ И СРЕДСТВ ДЛЯ ПРОВЕДЕНИЯ НЕКОТОРЫХ ВИДОВ АВАРИЙНО-СПАСАТЕЛЬНЫХ И ДРУГИХ НЕОТЛОЖНЫХ РАБОТ

Расчет потребности сил и средств для ведения аварийно-спасательных работ в поврежденных и разрушенных зданиях и сооружениях

1. Расчет производится на основе оценки объема завалов, применительно к типовой организации ведения аварийно-спасательных работ.

Объем и структуры завалов определяется исходя из типа зданий, характера их разрушений, полученных по данным разведки, с использованием таблицы.

Таблица 1 к п.1

Объем завала на 100 м3 строительного объема зданий

Тип здания	Промышленные здания	Жилые здания
одноэтажные легкого типа	одноэтажные среднего типа	Одноэтажные тяжелого типа	многоэтажные	смешанного типа	бескаркасные со стенами из кирпичных блоков	каркасные со стенами из крупных панелей
Объем завала, м3	14	16	20	21	22	36	42

При частичном разрушении здания объем завала принимается равным 50 % от объема при полном разрушении.

Для ориентировочных расчетов принимается, что объем завала на 100 м3 строительного объема промышленных зданий равняется 20 м3 жилых зданий - 40 м3.

Для расчета принимается что:

спасательные отделения (звенья) численностью 7-8 человек с механизированным инструментом ведут спасательные

416

работы в одну смену;

механизированный взвод (группа) численностью 25-28 человек с тяжелой техникой может обеспечить действия до 6-8 спасательных отделений (звеньев) и может вести работы в две смены.

Для производства оперативных расчетов количество механизированных взводов (групп) определяется, исходя из усредненной производительности одного взвода (группы) за смену в 150 м3. В среднем для деблокирования одного пострадавшего требуется разобрать до 10 м3 завала.

2. Количество личного состава механизированных взводов (групп), необходимого для деблокирования пострадавших из завалов, определяется по формуле:

где:

NЛС - потребное количество личного состава, чел.;

W - объем завалов, которые необходимо разобрать, м3;

П - трудоемкость разборки завала (1,8 чел. час/м3);

Т - время на выполнение спасательных работ (не более 120 часов);

К0 - коэффициент, учитывающий структуру завала (определяется по таблице 1);

КС - коэффициент, учитывающий снижение производительности труда в темное время суток (КС = 1,5);

KП - коэффициент, учитывающий погодные условия (определяется по таблице 2).

Таблица 1 к п.2

Значения коэффициентов К0 для завалов

Завалы жилых зданий со стенами	Завалы производственных зданий
из местных материалов	из кирпича	из крупных панелей	из кирпича	из крупных панелей
0,1	0,2	0,75	0,65	0,9

417

Таблица 2 к п. 2

Значения коэффициентов КП, учитывающих погодные условия

КП	Температура воздуха в рабочей зоне ºС
более +25	+25-0	0...-10	-10...-20	более -20
	1,5	1	1,3	1,4	1,6

3. Потребное количество механизированных взводов (групп) определяется по формуле:

где:

ПСВ - потребное количество механизированных взводов (групп);

NЛС - количество личного состава, необходимого для выполнения данного объема инженерных работ;

NСВ - численность личного состава одного механизированного взвода (группычел.

4. Потребное количество спасательных отделений (звеньев) определяется по формуле:

ПСЗ = П∙К∙ПСВ (ед.),

где:

ПСЗ - потребное количество спасательных отделений (звеньев);

П - количество рабочих смен в сутки;

К - коэффициент, определяющий соотношение: количество спасательных отделений (звеньев) на один механизированный взвод (группу) в зависимости от структуры завала (определяется по таблице).

418

Таблица к п.4

Количество спасательных отделений (звеньев) в смену на один механизированный взвод (группу) в зависимости от структуры завала

Завалы жилых зданий со стенами	Завалы производственных зданий со стенами
из местных материалов	из кирпича	из крупных панелей	из кирпича	из крупных панелей
10	6	1	2	1

5. Количество личного состава, необходимого для укомплектования необходимого количества спасательных отделений (звеньев), определяется по формуле:

NCЗ = ПСЗ ∙ N (чел.),

где:

NСЗ - потребное количество личного состава, чел.;

ПСЗ - потребное количество спасательных отделений (звеньев), ед.;

N - численность одного спасательного отделения (звеначел.

6. Количество личного состава для расчистки маршрутов ввода сил в зону разрушений и подходов к объектам работ определяется по формуле:

где:

NПП - потребное количество личного состава, чел.;

П - трудоемкость разборки завалов (1,8 чел. час/м3);

Т - время, указанное на выполнение задачи, час;

LПП - протяженность маршрутов (подходов) требующих расчисли, км;

КС - коэффициент снижения производительности темное время суток; 1,5;

КП - коэффициент на погодные условия (берется по таб-

419

лице 2 к п. 2).

LПП = 0,6 ∙ SРАЗР, км;

где: SРАЗР - площадь застройки, получившей частичные разрушения, кв. км.

7. Количество бульдозеров, потребное для расчистки подходов к объектам работ, определяется по формуле:

где:

Nтех. ПП - потребное количество бульдозеров, ед.;

Т - время, указанное на выполнение задачи, час;

LПП - протяженность подходов, требующих расчистки, км;

КС и КП - коэффициенты на условия работ.

8. Количество личного состава, необходимого для ликвидации аварий на коммунально-энергетических сетях, определяется по формуле:

где:

NКЭС - потребное количество личного состава, чел.;

П - трудоемкость данного вида работ, чел/час;

Т - время на выполнение работ.

ККЭС = 8 ∙ SРАЗР, ед.;

где: SРАЗР - площадь застройки, получившей разрушения, кв. км.

Расчет потребности сил и средств для ведения некоторых видов аварийно-спасательных работ в зоне затопления

9. Количество разведывательных дозоров для разведки зоны затопления определяется по формуле:

420

где:

NРД - потребное количество разведдозоров;

LЗАТ - протяженность маршрута ведения разведки, км;

0,28 - трудоемкость разведки 1 км зоны затопления (чел. час/км);

Т - время на выполнение задачи, час;

ПЛС - количество личного состава в дозоре, чел.;

КС и КП - коэффициент на условия выполнения задачи.

10. Количество самолетов (вертолетов) для ведения разведки зоны затопления определяется по формуле:

где:

NРСВ - потребное количество разведывательных самолетов (вертолетов);

0,013 - количество часов на разведку 1 км2 зоны затопления (час/км2);

SЗАТ - площадь зоны затопления, назначенная для разведки, км2;

Т - время на выполнение задачи, час;

11. Количество спасательных взводов (групп) для выполнения спасательных работ в затопленных городах определяется:

NСГ = 0,0033 ∙ NНГ,

где:

NСГ - необходимое количество спасательных взводов (групп);

0,0033 - количество спасательных взводов (групп) на одного спасаемого в городе (ед./чел);

NНГ— количество населения в затопленном городе, (чел).

12. Количество сил и средств, необходимое для эвакуации населения из зоны затопления.

Расчет потребности в плавсредствах:

421

где: КПС - потребное количество плавсредств, ед.;

NЗАТ iПС - количество населения подлежащего эвакуации i-м плавсредством, чел.;

Riпс - продолжительность рейса i-го плавсредства, час (берется по таблице);

NВМiпс - вместимость i-го плавсредства, чел. (0,3 м2 площади плавсредства на человека);

Т - время, указанное на выполнение задачи, час;

m - количество видов плавсредств привлекаемых для выполнения задачи;

КТ - коэффициент использования плавсредств (КТ = 1,2);

КС и КП - коэффициенты на условия выполнения задачи (КС = 1,5), КП - по табл. 2 к п. 2

Таблица к п. 12

Средняя продолжительность рейса плавсредств в зависимости от протяженности маршрута эвакуации и скорости течения воды

Скорость течения, м/сек	Продолжительность рейса RiПС (мин) при протяженности маршрута эвакуации, м
100	150	200	250	300	400	500
Самоходные переправочно-десантные средства
до 0,5	7	7	8	9	10	11	12
0,5-1,0	7	8	9	10	12	13	15
1,0-1,5	8	3	10	11	13	14	16
11,5-2,0	8	10	11	13	15	18	20
2,0-2,5	9	12	14	16	18	22	26
2,5-3,0	11	14	17	20	22	28	34
Паромы понтонного парка
до 0,5	10	11	12	13	14	15	16
0,5-1,0	10	11	13	14	15	16	18
1,0-1,5	11	12	14	15	16	18	20
1,5-2,0	12	13	15	16	18	22	25
2,0-2,5	13	15	17	20	22	26	36
2,5-3,0	15	18	22	25	28	35	44

422

При расчете количества плавсредств, необходимых для эвакуации сельскохозяйственных животных, принимать NЗАТ iПС и NВМiпс - исходя из вида эвакуируемых животных. NВМ –

принимать:

1,5 м2 - на единицу крупного рогатого скота, 0,3 м2 - для мелких животных.

13. Расчет количества автомобильного транспорта необходимого для вывоза населения из угрожаемой зоны до мест временного размещения:

где:

NАТ - количество необходимого автотранспорта, ед.;

NЭН iат - количество населения планируемого к перевозке i видом автотранспорта, чел.;

Riат - продолжительность рейса i вида автотранспорта, час;

NВМiат - вместимость i вида автотранспорта, чел.;

Т - время, указанное на выполнение задачи;

КС КП - коэффициент на условия выполнения задачи (КС=1,5, КП - по таблице 2 к п. 2);

КТ - коэффициент использования автотранспорта (1,2-1,3).

14. Расчет сил необходимых для восстановления размытых, разрушенных участков дорог:

где:

NИП - необходимое количество инженерно-дорожных подразделений;

300 - трудоемкость восстановления одного погонного километра дороги, (чел. час/км);

LДОР - протяженность дороги, подлежащей восстановлению, км;

423

Т - время, установленное на выполнение задачи;

П - средняя численность инженерно-дорожного подразделения, чел.

15. Расчет сил, необходимых для временного восстановления поврежденных мостов осуществляется по формуле указанной в п. 14, при этом трудоемкость восстановления одного погонного метра моста принимается равной 12 чел. час/пог. м.

424

ПРИЛОЖЕНИЕ № 12

ХАРАКТЕРИСТИКИ ОСНОВНЫХ ТЕХНИЧЕСКИХ СРЕДСТВ, ПРИМЕНЯЕМЫХ ПРИ ВЫПОЛНЕНИИ АВАРИЙНО-СПАСАТЕЛЬНЫХ И ДРУГИХ НЕОТЛОЖНЫХ РАБОТ

Таблица 1

Средства преодоления разрушений, препятствий, деблокирования пострадавших

Технические характеристики	Марка (тип) машины
инженерная машина разграждения ИМР	инженерная машина разграждения ИМР-2М	путепрокладчик БАТ-2	путепрокладчик ПКТ-2
Скорость прокладки путей, км/ч: по среднепересеченной местности/ снежной целине	6-10/-	6-10/-	6-8/8-15	4-6/4-6
Проделывание проходов, км/ч: в каменных завалах в лесных завалах, км/ч	0,25-0,3 0,3-0,4	0,3-035 0,35-0,45	0,08-0,1 0,2-0,25	- -
Производительность при погрузке разрыхленных материалов, м3/ч	-	16-20	-	-
Производительность при производстве земляных работ, м3/ч	-	-	350-400	100-160
Максимальная скорость движения, км/ч	50	60	60	45
Кратность ослабления излучений, РЗМ	35-40	80	не защищает	-

425

Таблица 2

Средства механизации дорожных и земляных работ

Технические характеристики	Экскаваторы	Траншейные машины	Котлованные машины	Бульдозеры
Одноковшовый ЭОВ-4421	Гусеничный ЭОВ-3521	Одноковшовый ЭОВ-442	БТМ-3	ТМК-2	МДК-3	МДК-2	ПЗМ-2	Тягового класса 25	Тягового класса 10
Производительность при рытье котлованов (м3/ч)	90-100	90-100	120/30*	-	-	300**	600**	140
Глубина котлованов (м)	до 3,25	4,95	-	1,5	1,5	-	-	-
Скорость отрывки траншей, пог. м/ч: в талых ах в мерзлых ах	70-90 -	- -	120 30	500/800	500-800 150-240	- -	- -	180 35
Размеры траншей, м: глубина ширина по верху ширина по дну	- - -	- - -	- - -	1,1-1,5 0,9-1,1 0,6	1,1-1,5 0,9-1,1 0,5	- - -	- - -
Наибольшая высота выгрузки а (м)	-	6,16	-	-	-	-	-
Производительность при разработке а I-II катег. с дальн. транспорт. до 50 м (м3/ч)								10-20	500-520	230-260
Макс. скорость движения (км/ч)	70	2,8	-	35	45	36	60		18,3	12

* Производительность в мерзлых ах.

** Производительность в теплых ах.

426

Таблица 3

Грузоподъемные средства

Марка (тип)	Назначение	Технические характеристики
Краны автомобильные: грузоподъемностью 6,3 т КС-2561К1 (на базе ЗИЛ-130); грузоподъемностью 10-12,5 тКС-3562А, КС-3577 (на базе МАЗ-500 МАЗ-5334)	Проведение погрузочно-разгрузочных и монтажных работ при расчистке и разборке завалов	Грузоподъемность на выносных опорах, т (при вылете стрелы, м): КС-2561К-1 - 6,3(3,3) КС-2562А - 10(4) KC-3S77 - 12,5(3,5) Высота подъема крюка, м: КС-2561К-1 - 8 КС-2562А - 10,2 КС-3,5 Скорость передвижения, км/ч: КС-2561К-1 - 65 КС-2562А - 70 КС-3 Время развертывания, мин: КС-2561К-1 - 6 КС-2562А - 5 КС-3
Краны автомобильные: грузоподъемностью 12,5 т КС-3574М (на базе «Урал») или грузоподъемностью 14 т КС-3574 (на базе «Урал»)	Проведение погрузочно-разгрузочных и монтажных работ при расчистке и разборке завалов	Грузоподъемность на выносных опорах, т (при вылете стрелы, м): КС-3574М - 12,5(3,2) КС-3,2) Высота подъема крюка, м: КС-3574М - 14 КС-3 Скорость передвижения, км/ч: КС-3574М - 60 КС-3 Время развертывания, мин: КС-3574М - 4 КС-3
Кран короткобазовый грузоподъемностью 40 Т КС-6371 (база - короткобазовое шасси 4х4)	Проведение погрузочно-разгрузочных и монтажных работ при расчистке и разборке завалов	Грузоподъемность на выносных опорах при вылете стрелы 3,2 м - 40 т Скорость передвижения - 30 км/ч Время развертывания - 5 мин

427

табл. 3

Кран на специальном шасси повышенной проходимости КС-6973 (база - специальное шасси 6x6)

Проведение погрузочно-разгрузочных и монтажных работ в условиях бездорожья при расчистке и разборке завалов

Грузоподъемность на выносных опорах при вылете стрелы 3 м - 40 т Высота подъема крюка - 30,9 м Скорость передвижения - 60 км/ч Время развертывания - 12 мин

Таблица 4

Электротехнические средства

Марка (тип)	Назначение	Технические характеристики
Электростанция силовая ЭД30-Т230 (прицеп 2-ПН-2)	Питание силовых потребителей	Номинальная мощность - 30 кВт Напряжение - 230 В Частота тока - 50 Гц
Электростанция силовая ЭД60-Т400-1РП (прицеп 1-П-2.5)	Питание силовых потребителей	Номинальная мощность - 60 кВт Напряжение - 400 В Частота тока - 50 Гц
Электростанция осветительная ЭД8-Т230-1РАО (ЗИЛ-131 с кунгом К6.131)	Освещение мест производства работ, командных, медицинских пунктов и мест размещения личного состава	Номинальная мощность - 8 кВт Длина кабельной сети - 1678 м Количество одновременно включаемых светильников -100 шт
Электростанции осветительные ЭСБ-4-ВО-1-М1 (прицеп 1-П-2.5); ЭСБ-4-ВО-М1 в укладке	Освещение мест производства работ, командных, медицинских пунктов и мест размещения личного состава	Номинальная мощность - 4 кВт Длина кабельной сети - 1523 м Количество одновременно включаемых светильников - 55 шт.
Электростанция осветительная ЭСБ-2-ВО-1-М1 (прицеп 1-П-2.5)	Освещение мест производства работ, командных, медицинских пунктов и мест размещения личного состава	Номинальная мощность - 2 кВт Длина кабельной сети - 993 м Количество одновременно включаемых светильников - 40 шт..

428

табл. 4

Электростанция зарядная ЭСБ-1-ВЗ-1 (в укладке)	Заряд аккумуляторных батарей	Мощность - 1 кВт Количество одновременно заряжаемых батарей - 4 шт.
Электростанция зарядная ЭСБ-2-ВЗ-П (в укладке)	Заряд аккумуляторных батарей	Мощность - 2 кВт Количество одновременно заряжаемых батарей - 8 шт.
Электростанция зарядная ЭСБ-4-ВЗ-1-М1 (прицеп 1-П-1.5); ЭСБ-4-ВЗ-П-М1 (в укладке)	Заряд аккумуляторных батарей	Мощность - 4 кВт Количество одновременно заряжаемых батарей - 24 шт.
Электростанция инженерная ЭСБ-8И	Механизация работ при разборке завалов	ЭСБ-8И (ГАЗ-66 и прицеп 1-П-1.5) Мощность - 8 кВт Производительность: при бурении шпуров d - 40 мм в
		скальных породах - до 6 м/ч; при разработке бетона и кладки - до 1 м'/ч; при изготовлении пролетных строений из дерева - 2,5 м/ч
Электростанция инженерная ЭД16-Т230-АП (прицеп 1-П-1.5)	Механизация работ при разборке завалов	Мощность - 16 кВт Производительность: при бурении шпуров d - 100 мм в мерзлых ах - до 45 м/ч; при бурении шпуров d - 40 мм в скальных породах-до 10-15 м/ч; при разработке бетона и кладки - до 2-4 м'/ч; при изготовлении пролетных строений из дерева - 6-7 м/ч; при изготовлении пролетных строений из металла - 1,5-3 м/ч

429

табл. 4

Электростанция инженерная ЭСБ-8ИМ	Для разработки мерзлого а и скальных пород, заготовки и обработки древесины, обработки металла	Номинальная мощность - 8 кВт Транспортное средство - ГАЗ-66, прицеп ТАПЗ-755 Механизированный инструмент: для разработки мерзлого а и скальных пород - 1 комплект; для заготовки и обработки древесины - 2 комплект Оборудование: по обработке металла - 1 комплект, реобразователь частоты 50/200 Гц -1 Кабельная сеть - 600 м Масса электростанции - 7856 кг Время, мин: развертывания - 25-30 свертывания - 30-45
Электростанция инженерная ЭД16-Т230-АИ	Механизация аварийно-спасательных работ	Мощность - 16 кВт Производительность: при бурении шпуров d=100 мм в мерзлых ах - до 45 м/ч; при бурении шпуров d - 40 мм в скальных породах - до 10-15 м/ч; при разработке бетона и кладки - до 2-4 м'/ч; при изготовлении пролетных строений из дерева - 6-7 м/ч; при изготовлении пролетных строений из металла - 1,5-3 м/ч

430

табл. 4

Дизель-генератор АД-2

Для обеспечения электроэнергией механизированного инструмента

Мощность - 2,2 кВт Напряжение (одноф./трехф.) 230 В/380 В Ток (одноф./трехф.А/6,5 А Частота тока - 50 Гц Род тока – переменный Коэффициент мощности от 1 до 0,8 Частота вращения - 3000 об/мин Двигатель - СН-6Д Генератор - ГД-2 Регулирование напряжения - автоматическое Габаритные размеры, мм: длина-750; ширина - 480; высота-530 Сухой вес-100 кг Расход топлива- 1,25 кг/ч Емкость топливного бака - 5,0 л Эксплуатация обеспечивается в интервале температур от -40 до +40 "С Ресурс капитального ремонтач

431

Окончание табл. 4

Дизель-генератор АД-4

Для обеспечения электроэнергией механизированного инструмента

Мощность - 4,0 кВт Напряжение (однофУтрехф.) 230 В/380 В Ток (однофУтрехф.) -11 А/6,5 А Частота тока - 50 Гц Род тока – переменный Коэффициент мощности от I до 0,8 Частота вращения об./мин Двигатель - СН-6Д Генератор - ГАБ4 Регулирование напряжения - автоматическое Габаритные размеры, мм: длина - 850; ширина -520; высота – 690 Сухой вес-до 120 кг Расход топлива-1,4 кг/ч Емкость топливного бака - 16,0 л Эксплуатация обеспечивается в интервале температур от -40 до +40 ºС

Таблица 5

Технические характеристики кусачек (ножниц)

Фирма-изготовитель	Марка	Рабочее давление, МПа	Макс. режущая сила, кН	Макс. режущая сила, кН	Габариты (длина), мм	Масса, кг
«Простор»	КГ-250-80М КГ-250Ф КАГ-250/80М КАГ-250Ф НГ-250/80М	25 32 25 32 25	260 330 260 330 260	100 100 70 70 110	(790) (790) (778) (778) (970)	15,2 15,5 14,3 14,6 16,5

432

табл. 5

«Спрут»	КГС-80 КСГС-80	80 80	360 360	170 -	755×200×160 610×180×100	13,0 12,4
«Эконт»	К25М K25A	80 80	200 200	- -	500×210×178 440×210×178	10,0 8,71
«Вега»	КГ-1	72	290	125	600×250×200	13,8
«Холматро» (Голландия)	HMC8U 2011U 2001U 2009U	72 72 72 72	80 106 182 130	40 100 125 267	240×60×80 675×230×200 830×220×180 870×220×180	3,0 9,5 12,0 15,0

433

табл. 5

«Лукас» (Германия)	LS120 LS200B LS30OB LS300C LS100 LSH-3	70 70 70 70 70 70	233 340 330 290 164 54	115 125 280 150 28 30	652×145×170 680×190×163 775×190×163 730×190×163 390×203×185 410×280×125	9,7 13,8 14,8 15,0 7,6 8,8
«Амкус» (США)	AMK20 АМК25 AMK25S АМК25Р	70 70 70 70	267 267 267 267	104 104 157 56	521×229×193 521×229×193 536×241×193 475×229×193	13,2 13,7 13,7 13,0
«Енерпак» (Голландия)	СНС-60 СНС-100 СНС-1000	70 70 70	186 263 368	60 103 103	572×118×254 730×110×330 730×120×340	5,3 9,8 10,8

434

Окончание табл. 5

МВД России

НГ-16 (с ручным привдом)

-

-

20

660×120×180

9,5

Таблица 6

Технические характеристики разжимов (расширителей)

Фирма-изготовитель	Марка	Рабочее давление, МПа	Макс. расширяющая сила, кН	Макс. тянущая сила, кН	Макс. расширение, мм	Габариты (длина), мм	Масса, кг
«Простор»	РГ-250/1-800 РГ-250/3-600 РГ-250/3-800	25 25 25	112 68 49	127 76 57	810 600 800	(810) (950) (1068)	34,0 27,5 29,0
«Спрут»	РБГС-80 РСГС-80	80 80	110 57	95 54	850 800	990×335×220 940×265×130	19,6 15,5
«Эконт»	Р-20	80	200	-	400	650×240×260	16,0
«Вега»	РГ-1	72	25	23	550	600×250×200	12,3
«Холматро» (Голландия)	2008AU 2007AU 2003AU 2010AU	72 72 72 72	55 140 175 220	47 65 91 120	832 680 832 675	960×300×200 878×296×206 990×320×230 910×320×220	19,0 19,0 25,0 27,0
«Лукас» (Германия)	LSH40B LSP44B(C) LSP100	70 70 70	116 80 230	61 45 76	615 620 830	774×299×170 835×299×170 910×340×210	18,0 23,0 27,8

435
