Организация и ведение аварийно-спасательных и других неотложных работ при ликвидации чрезвычайных ситуаций природного характера, часть I (стр. 9 )

Расчетные затраты ручного труда спасателей и машинного времени при пробивке проема в стене гидромолотом показаны в таблице 56.

Таблица 56

Расчетные затраты ручного труда спасателей и машинного времени при пробивке проема в стене гидромолотом

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Оценка обстановки	-	-	-	-	0,2	-
Постановка задачи, инструктаж по мерам безопасности	-	-	-		0,2	-
Укрепление (обрушение) неустойчивых конструкций (при необходимости)	1 конструкция	2	0,5	-	0,1	0,4
Расстановка и подготовка к работе техники и инструмента	-	-	-	-	0,1	0,1
Расчистка площадки у стены	м2	50,0	0,09	0,01	4,5	0,5
Разрушение стены гидромолотом	м3	0,24	0,27	0,27	0,07	0,07
Резка аппаратуры (по необходимости)	рез.	22	0,008	-	0,18	-
Удаление обломков	м3	0,24	1,8	-	0,43	-
Загибание арматуры	ед.	22	0,004	-	0,09	-
Зачистка прохода	м3	10	0,04	-	0,4	-
Итого					7,17	0,67

Проделывание проемов с помощью ручной отрезной машины применяется при толщине стен или перекрытий не более 26 см, а также при проделывании проемов в металлических дверях.

252

Для выполнения работ назначается 2-3 спасателя. Основные технологические операции при проделывании проема указанным способом приведены в таблице 57.

Способ бурения применяется для проделывания проемов в кирпичных и железобетонных стенах. Работа выполняется отделением спасателей (4-5 человек). Применяются: электробур с мощностью электродвигателя не менее 2 кВт, кольцевые алмазные сверла диаметром 80-125 мм.

Основные технологические операции устройства проема в стене (перекрытии) бурением показаны в таблице 58.

При проделывании проема в бетонных и железобетонных конструкциях толщиной до 300 мм и в кирпичных и керамзитобетонных конструкциях толщиной более 300 мм, шаг бурения должен быть больше диаметра применяемого сверла на 30 мм. При

Таблица 57

Основные технологические операции при проделывании проема с использованием ручной отрезной машины

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор способа пробивки проема	Командир подразделения	–
Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Расчистка площадки и подготовка машины к работе	Л/состав подразделения, ручная отрезная машина, лопаты, лебедка	––
Резка стены (перекрытия) на половину периметра	Л/состав подразделения, отрезная машина	––
Установка опоры для блока, строповка блока в проеме	Л/состав подразделения, блок с захватами	–-

253

табл. 57

Резка стены (перекрытия) на оставшейся половине периметра	Л/состав подразделения, отрезная машина	––
Предупреждение блокированных людей о вскрытии проема	Командир подразделения	–-
Удаление плиты из проема с помощью блока или домкрата	Л/состав подразделения, блок, домкрат	–-
Установка лестницы (при проеме в перекрытии)	Л/состав подразделения	–-
Вывод пострадавших через проем, оказание нуждающимся первой медицинской помощи	-//-	–-

бурении кирпичных и керамзитобетонных конструкций толщиной до 300 мм шаг бурения должен быть больше диаметра применяемого сверла на 50 мм.

Бурение шпуров глубиной более 300 мм осуществляется последовательно с периодическим выводом сверла и извлечением кернов с помощью керноотборника и продувкой шпура.

Перегородки между шпурами разрушаются, начиная с верхнего левого или правого угла вниз по часовой стрелке. Удаление блока из проема осуществляется вытягиванием с помощью лебедки, крюки лебедки заводятся в специально пробуренные отверстияв верхней части блока. Проемы во внутренних стенах и перекры-

Таблица 58

Технология устройства проема в стене (перекрытия) бурением

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор способа пробивки проема	Командир подразделения	–

254

табл. 58

Постановка задачи, инструктаж по мерам безопасности	-//-	–-
Подготовка площадки, машины и технологической оснастки к работе, разметка проема	Л/состав подразделения, электробур, оснастка, лопаты	––
Подключение электропитания и воды для охлаждения сверла	-//-	––
Бурение отверстий по контуру проема с шагом 30-50 см	Л/состав подразделения, электробур	–-
Отбор кернов (при бурении стен (перекрытий) толщиной более 300 мм)	Л/состав подразделени	––
Ломка перегородок между шпурами на половину контура проема	Л/состав подразделения, отрезная машина, монтажный лом	–-
Установка лебедки или домкрата для извлечения блока, строповка блока петлевым захватом	Л/состав подразделения, лебедка, домкрат	–-
Ломка оставшихся перегородок	Л/состав подразделения, монтажный лом, отрезная машина	–-
Предупреждение блокированных людей об уда-лении блока из проема	Командир подразделения	–
Удаление блока из проема, зачистка острых краев проема	Л/состав подраз-деления лебедка, домкрат, отрезная машина	–-
Установка лестницы в проем (при проеме в перекрытии)	Л/состав подразделения, лестница	–-
Вход спасателей в блокированное помещение	1-2 спасателя	–-
Организация эвакуации пострадавших	-//-	–-
Вывод пострадавших из блокированного помещения	Л/состав подразделения	–

тиях толщиной менее 250 мм проделываются резкой конструкций ручной отрезной машиной.

Деблокирование пострадавших из заваленных малоэтажных зданий (сооружений) осуществляется в основном

255

разборкой завала вручную с последующей (при необходимости) пробивкой проема в стене или крыше здания (сооружения) с помощью пневматических или электрических инструментов.

Для выполнения работы назначаются 3-4 человека.

Технология деблокирования пострадавших из заваленного здания с разработкой завала вручную показана в таблице 59.

Таблица 59

Технология деблокирования пострадавших из заваленного здания с разработкой завала вручную

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор места разборки завала	Командир подразделения	–
Постановка задачи и инструктаж по мерам безопасности	-//-	–-
Подготовка площадки для работ и инструмента	Л/состав подразделения, лопаты, носилки, кирки	––
Разработка мелких фракций завала вручную, вынос из выемки в отвал	Л/состав подразделения, лопаты, носилки, ломы, кирки	––
Извлечение крупных обломков	Л/состав подразделения, лесоматериал	–-
Крепление откоса выемка (при необходимости)	Л/состав подразделения, лопаты, носилки	––
Зачистка дна выемки	Л/состав подразделения, электро гидро-, пневмо - инструмент	–-
Пробивка проема в стене (крыше) здания	Л/состав подразделения, блок, домкрат	–-
Вывод пострадавших через проем, оказание первой мед, помощи нуждающимся	Л/состав подразделения	–-

256

Расчетные затраты ручного труда спасателей и машинного времени при деблокировании пострадавшего из заваленного здания с разработкой завала вручную показаны в таблице 60.

Таблица 60

Затраты ручного труда спасателей и машинного времени при

разработке завала высотой 2 м вручную

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Оценка обстановки, постановка задачи	-	-	-	-	0,3	-
Подготовка площадки для производства работ	м2	6	0,1	-	0,6	-
Разработка мелких фракций завала вручную, вынос в отвал	м3	10	1	-	10,0	-
Извлечение крупных обломков	обломок	3	0,15	-	0,45	-
Крепление откоса выемки (при необходимости)	м2	4	0,05	-	0,2	-
Зачистка дна выемки вручную	м2	10	0,19	-	1,9	-
Пробивка проема в стене (крыше) здания перфоратором	м2	1	14 м2 в час	-	0,07	0,07
Итого					13,52	0,07

Деблокирование пострадавших способом устройства галереи осуществляется в случаях, когда применение других

257

способов деблокирования невозможно.

Дня выполнения работы назначается подразделение, численностью 7-10 человек. Проходка галереи ведется в две смены по 20-30 минут каждая. Направление проходки, по возможности, выбирается по кратчайшему расстоянию к месту нахождения пострадавшего. При выполнении работ в галерее для освещения следует применять лампы шахтерского типа с напряжением не выше 12 вольт. Периодически следует проверять отсутствие загазованности галереи, которая возможна при повреждении коммунальной газовой сети. Проверка производится лампой ЛБВК.

При работе в галерее спасатели страхуются с помощью спасательного пояса и веревки. Конец спасательной веревки должен находиться в руках страхующего спасателя, находящегося вне галереи. Рабочее место ограждается установленным порядком.

В случаях, когда проходка галереи начинается не с краю завала, то в теле завала роется и крепится приямок, раз-

мером в плане 1,5 × 1,7 м и глубиной до 1,5 м для размещения инструмента, элементов крепи и извлекаемых обломков.

При устройстве галереи в устойчивых завалах и ах крепление производится после проходки каждого погонного метра с затяжкой кровли и боков в разбежку. В сыпучих завалах и ах проходка осуществляется с применением опережающей крепи (щита безопасности), крепление осуществляется через каждые 25-30 см проходки. При проходке галереи длиной более 5 м оборудуется приточная или вытяжная вентиляция. Технология устройства галереи показана в таблице 61.

258

Таблица 61

Технология устройства галереи в завале

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор места и направления проходки галереи	Командир подразделения	–
Постановка задачи спасателям, инструктаж по мерам безопасности	-//-	–-
Организация работ, расстановка техники, ограждение рабочей площадки, отключение КЭС, установка освещения, вентиляции	Командир и л/состав подразделения	––
Отрывка и крепление приямка (при необходимости)	Л/состав подразделения, автокран, компрессор, шанцевый инструмент	––
Укладка в приямок необходимого инструмента. Подготовка элементов крепления забоя	Л/состав подразделения, инструмент, элементы крепления	–-
Дробление крупных конструкций	1 спасатель, отбойный молоток	––
Расширение имеющихся полостей	1 спасатель, домкрат, подушки	–-
Перерезание металлической арматуры	1 спасатель, отрезная машина	–-
Извлечение обломков из галереи	1 спасатель, поддон, лебедка	–-
Подготовка и подача элементов крепления	1 спасатель, плотницкий инструмент, элементы крепления	–-
Установка 1 пог. м крепления в разбежку с полной затяжкой боков и кровли выработки и установкой распорок	3 спасателя, элементы крепления, инструмент	–-
Смена спасателей	Очередные 3 спасателя	–-

259

табл. 61

Повторение циклов проходки до обнаружения пострадавшего	Спасатели, технические средства	–-
По достижении пострадав-шего проходка не менее 2-х м галереи для обеспечения его деблокирования	3 спасателя, инструмент	–
Выборка мелких фракций вручную вокруг пострадавшего	1 спасатель вручную	–-
Эвакуация пострадавшего из завала	2 спасателя, волокуша	–
Оказание пострадавшему первой медицинской помощи	2 спасателя, медицинские средства	-
Эвакуация пострадавшего в медпункт(пункт сбора пострадавших)	Спасатели, носилки	-

Затраты труда спасателей и машинного времени на проходку 4 м галереи в завале показаны в таблице 62.

Таблица 62

Затраты труда спасателей и машинного времени на проходку 4 метров галереи в завале

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Подготовительные операции	м2	30	0,1	0,01	3,0	0,3
Отрывка приямка (при необходимости), экскаватор, зачистка вручную	м3	3,8	0,1	0,03	0,38	0,12
Дробление крупных конструкций, обломков	м3	1,0	0,96	0,48	0,96	0,48
Резка металлической армртуры	5 резов	80	0,07	0,07	1,1	1,1
Вынос обломков из галереи	м3	2	0,2	-	0,4	-

260

табл. 62

Расширение имеющихся полостей домкратами, подушками	1 подъем	15	0,08	-	1,2	-
Подготовка и установка рам крепи в разбежку	шт.	5	2,3	-	11,5	-
Затяжка боков выработки всплошную	м2	8,0	0,19	-	1,52	-
Затяжка кровли, выработка всплошную	м2	4,0	0,24	-	0,96	-
Итого					21,02	2,0

Технология устройства галереи в сыпучих грунтах под завалом показана в таблице 63.

Таблица 63

Технология устройства галереи в сыпучих грунтах

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор места и направления прокладки галереи	Командир подразделения	–
Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Организация работ, постановка техники, ограждение рабочей площадки, отключение КЭС, устройство освещения	Л/состав подразделения	––
Отрывка и крепление приямка	Л/состав подразделения, экскаватор, лопаты	––
Укладка в приямок необходимого инструмента и элементов крепления	Л/состав подразделения, инструмент, элементы крепления	–-

261

табл. 63

Проходка галереи вручную на глубину 20-30 см (на одну раму)	2 спасателя, лопаты, отбойный молоток	––
Выемка а, в приямок	1 спасатель, лопата	–-
Установка опережающей крепи (щита безопасности)	2 спасателя, щит безопасности, лопаты, топор, скобы	–-
Проходка галереи на глубину 25-30 см	2 спасателя, лопаты	–-
Крепление забоя	2 спасателя, крепь, инструмент	–-
Выемка а в приямок	1 спасатель, лопата, носилки	–-
Выброс а из приямка	1 спасатель, лопата, носилки	–-
Смена спасателей	Очередные 3 спасателя	–-
Устройство вентиляции	Спасатели, вентилятор	–
Далее циклы повторяются
Проходка галереи в месте нахождения пострадавшего на глубину, необходимую для его освобождения. Подготовка пострадавшего к эвакуации	2 спасателя, лопаты	–
Эвакуация пострадавшего из забоя	2 спасателя, волокуша	-
Оказание пострадавшему первой медицинской помощи	1-2 спасателя, мед. средства	-
Эвакуация пострадавшего на пункт сбора	2-3 спасателя, носилки	-

Расчетные затраты труда спасателей и машинного вре-

мени при проходке галереи в сыпучих и увлажненных ах показаны в таблице 64.

Схема устройства галереи в е под завалом (обвалом) показана на рис. 45.

Деблокирование пострадавших из транспортных средств, попавших под воздействие обвала или снежной лавины, производится путем расчистки или устройства прохода к

262

транспортному средству с последующим проведением мероприятий по обеспечению доступа спасателей непосредственно к пострадавшим путем открытия дверей, расчистки оконных проемов или пробивки проема в кузове транспортного средства.

При проведении работ по обеспечению доступа непосредственно к пострадавшим запрещается применять способы и технологии, могущие нанести пострадавшим дополнительные травмы. При

Таблица 64

Затраты труда и машинного времени на проходку 4 метров галереи в сыпучих и увлажненных ах

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Подготовительные операции	м2	50	0,09	0,01	4,5	0,5
Отрывка приямка экскаватором, зачистка вручную	м3	3,8	0,1	0,03	0,38	0,12
Затяжка боков приямка	м2	9,6	0,9	-	1,82	-
Проходка галереи вручную	пог. м	4	1,0	-	4,0	-
Установка опережающей крепи и рам крепления	1 шт	12	2,3	-	27,6	-
Затяжка боков выработки всплошную	м2	8,0	0,19	-	1,52	-
Затяжка кровли, выработка всплошную	м2	4,0	0,24	-	0,96	-

263

табл. 64

Выемка а вручную в приямок	м3	4,0	1,0	-	4,0	-
Итого в сыпучих ах: Откачка воды	м3	20	0,03	0,03	44,75 0,6	0,62 0,6
Итого в увлажненных ах:					45,38	1,22

отсутствии непосредственной угрозы для жизни пострадавших, их извлечение из аварийного транспортного средства производится только после того, как будет оказана первая медицинская помощь при травмах и будет закончена расчистка конструкций, блокирующих пострадавших.

В случаях, если под воздействием селя, снежной лавины или обвала транспортное средство перевернуто, сброшено с дороги в кювет или под откос, работы по деблокированию следует начинать только после надежной стабилизации транспортного средства.

Принимать меры по предотвращению возникновения вто-

264

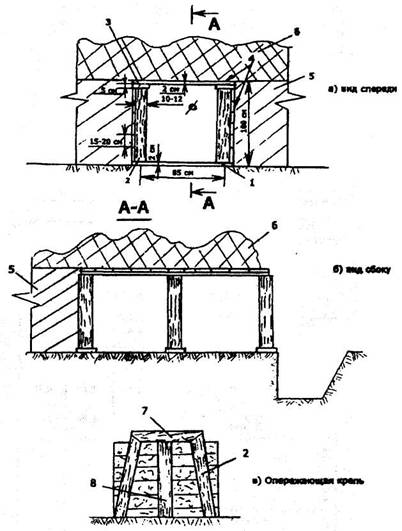

Рис. 45. Схема устройства крепи галереи в е под завалом

(обвалом):

а) типовой элемент крепи (вид спереди); б) вид сбоку;

в) опережающая крепь (при проходке в сыпучих ах)

1 - лежень; 2 - стойка; 3 - верхняк; 4 - скоба; 5 - затяжка; 6 - распор; 7 - ; 8 - дополнительная стойка

265

ричных поражающих факторов, особенно возгораний при наличии течи горючесмазочных материалов, соответственно запрещается применять отрезные машины, газо - и керосинорезы.

Извлечение пострадавших из аварийных транспортных средств должно производиться в соответствии с требованием "разбирайте транспортное средство вокруг пострадавшего, а не вытаскивайте пострадавшего из обломков транспортного средства".

Технология деблокирования пострадавших из заваленных транспортных средств показана в таблице 65.

Таблица 65

Технология деблокирования пострадавших из заваленного транспортного средства

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Проведение рекогносцировки, уточнение положения, состояния пострадавших и транспортного средства, обстановки на месте его нахождения, наличия вторичных поражающих факторов	Командир подразделения	–
Принятие решения на устройство прохода к аварийному транспортному средству	-//-	–-
Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	––
Расстановка людей и технических средств, ограждение места работ	Командир подразделения, л/состав	––
Расчистка завала (прохода) к транспортному средству*	Л/состав подразделения, шанцевый инструмент, бульдозер	–-

266

табл. 65

Оценка состояния транспортного средства и пострадавших, принятие решения на деблокирование	Командир подразделения	––
Постановка задачи личному составу	-//-	–-
Расчистка места работы у транспортного средства в радиусе 5 м	Л/состав подразделения, шанцевый инструмент	–-
Установка огнетушителей	Л/состав подразделения, огнетушители	–-
Подготовка инструмента и средств спасения	Л/состав подразделения, инструмент	–-
Стабилизация транспортного средства (при необходимости), отключение аккумуляторов и не сработавшей системы безопасности	Л/состав подразделения, спасательный инструмент, подкладка, домкраты	–-
Обеспечение доступа к пострадавшему для оказания первой медицинской помощи (зашита пострадавшего от осколков, обломков при вскрытии кузова). Снятие остаточного напряжения деформации кузова	Л/состав подразделения, кусачки, расширители	–-
Оказание пострадавшим первой мед. помощи	Спасатели, медики	–-
Расширение прохода, зачистка острых деталей.	Личный состав подразделения, инструменты	–
Перерезание деталей, препятствующих извлечению пострадавших.	-//-	–
Извлечение пострадавших из аварийного средства	-//-	-
Оказание пострадавшим первой врачебной помощи	Врач, фельдшер	-
Эвакуация пострадавших в медучреждение	Спасатели	-

* Технология расчистки подхода к транспортному средству аналогична указанной ранее.

267

Основными способами быстрого доступа непосредственно к пострадавшим, находящимся в заваленных транспортных средствах, с учетом характера повреждения транспортного средства и состояния пострадавшего, являются:

вскрытие крыши транспортного средства, которое может производиться: спереди - с откидыванием ее назад, сзади - с откидыванием ее вперед, сбоку - с откидыванием на другой бок;

полное удаление крыши транспортного средства;

вскрытие двери со стороны замка и вскрытие двери со стороны шарниров;

полное удаление боковой стенки и вскрытие задней части транспортного средства.

Примерный набор спасательного инструмента, необходимого для обеспечения быстрого доступа к пострадавшим, находящимся в аварийных автомобилях любых типов:

расширитель с минимальной величиной расширения 600 мм и мощностью расширительных наконечников - 30-40 кН;

резак с захлестывающимися друг на друга челюстями мощностью 280 кН в проеме, в середине челюстей - 100 кН, с величиной раскрытия челюстей 100 мм;

гидравлический цилиндр мощностью 100 кН и величиной расширения 400 мм (один или два);

один или несколько насосов с длиной шланга до 10 м.

Примерный набор спасательного инструмента, необходимого для обеспечения доступа к пострадавшим, находящимся в аварийных грузовых автомобилях и поездах:

расширитель с величиной расширения 600 мм и мощностью расширения наконечников челюстей 60 кН;

резак с захлестывающимися друг на друга челюстями мощностью 280 кН в специальном проеме и мощностью 180 кН в середине челюстей, с величиной раскрытия челюстей 125 мм;

резак с прямыми челюстями мощностью 300 кН в спе-

268

циальном проеме, 125 кН в середине челюстей и величиной расширения 250 мм;

гидравлический цилиндр мощностью 160 кН и величиной расширения 250 мм;

гидравлический цилиндр мощностью 160 кН и величиной расширения 500 мм;

гидравлический цилиндр мощностью 160 кН и величиной расширения 750 мм;

насосы со шлангами.

При вскрытии кузова транспортного средства, с целью обеспечения доступа к пострадавшему, в первую очередь необходимо снять остаточного напряжение в деформации кузова, с таким расчетом, чтобы в результате этого была уменьшена зажатость пострадавших. Это достигается перекусыванием соответствующих стоек (силовых элементов кузова). Отключить аккумуляторы и не сработавшую систему безопасности, за исключением случаев, когда транспортное средство опрокинуто и пострадавшие висят на ремнях вниз головой. В этом случае, до отключения систем безопасности пострадавших, необходимо надежно стабилизировать подушками. Все работы выполняются с соблюдением противопожарных мер безопасности.

Ориентировочные затраты ручного труда спасателей и машинного времени для спасения пострадавшего из заваленного автомобиля показаны в таблице 66.

269

Таблица 66

Ориентировочные затраты ручного труда спасателей и машинного времени для спасения пострадавшего из заваленного автомобиля

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Оценка обстановки, подготовка к работе	-	-	0,15	-	0,15	-
Откопка заваленного транспортного средства	м3	5 м3	1,0	0,15	5,0	0,75
Стабилизация транспортного средства, противопожарные меры	-	-	0,2	0,05	0,2	0,05
Резка конструкций корпуса	рез.	5 резов.	0,07	0,07	0,35	0,35
Отгибание конструкций	1 констр.	3 констр.	0,07	0,07	0,21	0,21
Фиксация отогнутых конструкций	1 констр.	3 констр.	0,05	0,05	0,15	0,15
Оказание пострадавшему перюй медицинской помощи	1 постр.	1 постр.	0,2	-	0,2	-

270

табл. 66

Фиксация пострадишего перед изменением	1 постр.	1 постр.	0,15	-	0,15	-
Изменение пострадавшего	1 постр.	1 постр.	0,15	0,05	0,15	0,05
Подготовке пострадавшего к эвакуации	1 постр.	1 постр.	0,1	-	0,1
Итого в увлажненных ах:					6,66	1,56

При проведении аварийно-спасательных работ в зоне наводнений и затоплений, возникших в результате ураганов или тайфунов, должны быть выполнены следующие основные мероприятия: поиск пострадавших в зоне ЧС; спасение пострадавших в зоне ЧС; оказание первой медицинской помощи пострадавшим; эвакуация населения из зоны ЧС и угрожаемой территории. Спасение пострадавших, находящихся в затопленных транспортных средствах осуществляется спасателями с использованием легководолазного снаряжения, оснащенными средствами подводного освещения и инструментом для резки конструкций затопленных транспортных средств. Технология спасения пострадавших из затопленных транспортных

средств показана в таблице 67.

Спасение людей, находящихся на аварийных плавсредствах, сохранивших плавучесть, осуществляется с учетом обстановки в следующей последовательности:

вертолетами, оборудованными спасательными лебедками - подъемом пострадавших на борт летательного аппарата;

судами и плавсредствами, направленными в район бедствия, путем перехода пострадавших с борта на борт или с использованием спасательных плавсредств.

271

Выбор способов спасения пострадавших определяется:

местонахождением людей;

их физическим и моральным состоянием;

наличием и возможностями спасательных средств;

степенью риска для спасателей и пострадавших в сложившейся обстановке.

Возможная технология спасения людей, находящихся на сохранившем плавучесть аварийном плавсредстве, с помощью вертолета показана в таблице 68.

Технология спасения людей с аварийного плавсредства способом перехода (перевода) их с борта на борт спасательного плавсредства показана в таблице 69.

При сильном волнении на акватории и невозможности непосредственной швартовки к аварийному плавсредству эвакуация людей с него в спасательное средство может осуществляться (исходя из имеющихся спасателей средств спасения) с помощью грузоподъемных устройств или малых спасательных плавсредств (лодок, плотов).

Таблица 67

Технология спасения пострадавших из затопленных транспортных средств

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Подход спасательной группы к месту возможного нахождения затопленного транспортного средства. Постановка на якорь.	Командир группы	–
Постановка задачи спасателям. Инструктаж по мерам безопасности.	-//-	–-
Подготовка спасателей к выполнению задачи	Командир группы, спасатели	––

272

табл. 67

Вход спасателей в воду. Поиск (уточнение места нахождения транспортного средства)	2 спасателя, легководолазное снаряжение, страховщик	––
Уточнение положения аварийного транспортного средства и состояния пострадавших, выбор способа спасения	2 спасателя, легководолазное снаряжение	–-
Доклад обстановки командиру группы	-//-	––
Деблокирование пострадавших, подготовка их к подъему	2-3 спасателя, инструмент	–-
Подъем пострадавших из воды на плавсредство	-//-	–-
Оказание пострадавшим первой медицинской помощи	Спасатели	–-
Эвакуация пострадавших	-//-	-

В случаях, когда аварийное плавсредство погрузилось в воду или перевернулось, спасение пострадавших, плавающих на воде, следует осуществлять в следующей последовательности:

плавающих на воде без индивидуальных средств спасения или на подручных средствах;

плавающих на воде в нагрудниках или спасательных

жилетах;

плавающих на воде в гидрокостюмах;

находящихся в коллективных средствах спасения (лодках, плотах).

273

Таблица 68

Технология спасения людей с сохранившего плавучесть аварийного плавсредства с помощью вертолета

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Сближение вертолета с аварийным плавсредством	Командир вертолета	–
Зависание вертолета над аварийным плавсредством	-//-	–-
Установление с пострадавшим видео и речевого контакта	Командир спасателей	––
Спуск спасателя к пострадавшим с помощью СУ-Р (при необходимости)*	Один спасатель СУ-Р	––
Подготовка лебедки к подъему пострадавших	Оператор лебедки	–-
Подготовка пострадавших к подъему на борт вертолета	Спасатель или пострадавший самостоятельно, лебедка	––
Подъем пострадавшего на борт вертолета	Оператор лебедки	–-
Прием пострадавшего на борт вертолета	Оператор лебедки, спасатель	–-
Оказание пострадавшему первой медицинской помощи	Спасатели	–-
Подъем на борт вертолета остальных пострадавших	Оператор лебедки	-
Подъем спасатели на борт вертолета (если он был спущен)	Оператор лебедки
Эвакуация пострадавших на пункт сбора	Спасательная группа, вертолет

Примечание: *При благоприятных условиях погоды и хорошем физическом состоянии пострадавших подъем их на борт вертолета может осуществляться без помощи спасателя.

При проведении спасательных работ с помощью вертолета и невозможности по его вместимости принять на борт за

274

один рейс всех пострадавших, остающимся на воде людям должны быть сброшены все имеющиеся в вертолете спасательные средства и сообщено руководителю ликвидации ЧС о месте нахождения, состоянии и количестве пострадавших. По возможности вертолет

Таблица 69

Технология спасения людей с аварийного плавсредства способом перехода (перевода) их с борта на борт

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Сближение спасательного плавсредства с аварийным судном	Командир спасательного плавсредства	–-
Оценка обстановки, принятие решения на спасение	-//-	––
Установление непосредственного зрительного и речевого контакта с командиром аварийного плавсредства	-//-	––
Постановка задачи спасателям	-//-	–-
Подход и причаливание спасательного плавсредства к аварийному с подветренного борта	Командир спасательного плавсредства	––
Установка трапов с борта на борт	Спасатели, трапы	–-
Переход спасателей на аварийное плавсредство	2-3 спасателя	–-
Подготовка пострадавших к переходу (переводу) на спасательное плавсредство	-//-	–-
Поочередной переход (перевод) пострадавших на спасательное плавсредство	-//-	–-
Прием и размещение пострадавших на спасательном плавсредстве	спасатели	–-

275

табл. 69

Оказание нуждающимся медицинской помощи	спасатели	–-
Осмотр аварийного плавсредства (не осталось ли на нем пострадавших)	2-3 спасателя	–-
Переход спасателей на спасательное плавсредство	-//-	–
Снятие трапа, швартовых, отход от аварийного плавсредства	Командир и команда спасательного плавсредства	–
Эвакуация пострадавших на берег	-//-	-

продолжает находиться над местом, где плавают пострадавшие до подхода резервной спасательной группы.

Спасение людей из затонувших плавсредств и затопленных помещений осуществляется спасателями-водолазами, оснащенными автономными дыхательными аппаратами для пострадавших.

При принятии решения на спасение необходимо учитывать влияние следующих факторов:

конструктивных особенностей затонувшего плавсредства, затопленного помещения (материал конструкции, планировку, объем помещений, положение аварийного средства на грунте, возможное местонахождение и количество пострадавших, время пребывания людей под водой).

Вывод (извлечение) людей из затопленных помещений (плавсредств) осуществляется под непосредственным руководством спасателей-водолазов по имеющимся путям эвакуации, по кратчайшим маршрутам. При невозможности использовать имеющиеся пути эвакуации, используются методы деблокирования (вскрытие палуб, днищ, переборок), при этом необходимо принимать все меры по сохранению воздушной подушки в затопленном помещении (плавсредстве) до завершения спасательных работ.

При нахождении затонувшего плавсредства на глубине следует учитывать необходимость проведения декомпрессии

276

спасенных и спасателей.

Эвакуация из зоны затопления людей, блокированных на отдельных незатопленных участках местности, осуществляется с использованием плавсредств и вертолетов. В зависимости от условий обстановки, посадка в вертолеты осуществляется при приземлении их на не затапливаемый участок местности или при зависании.

Плавсредства причаливают к берегу, где находятся люди, а при невозможности непосредственного причаливания посадка осуществляется с помощью надувных плотов, лодок или вброд.

В первую очередь эвакуируются группы людей, которым угрожает непосредственная опасность (подъем воды, обморожение и т. п.), а также женщины, дети и престарелые. Если эвакуация осуществляется несколькими рейсами, то целесообразно оставлять одного-двух спасателей с пострадавшими для поддержания их морального состояния.

Деблокирования пострадавших из лавины производится, исходя из места нахождения пострадавшего, глубины нахождения, типа лавины, погоды, путем отрывки траншеи, колодца или лаза.

Способы деблокирования пострадавших в лавине показаны на рис. 46.

Рис. 46. Способы деблокирования пострадавшего в лавине

Деблокирование путем раскопки производится при нахождении пострадавшего в снежной лавине, на относительно ровной местности, при небольшой толщине снега. Раскопка производится с использованием шанцевого инструмента и

277

средств малой механизации. Непосредственно над местом нахождения пострадавшего раскопку следует производить осто-

рожно вручную во избежание нанесения ему дополнительных травм.

Траншея отрывается снизу (от места нахождения пострадавшего) вдоль склона по отношению к направлению схода лавины. При обнаружении непосредственно пострадавшего, дальнейшая раскопка ведется руками, прежде всего в направлении нахождения головы пострадавшего.

Ширина траншеи должна обеспечивать нахождение в ней и работу одновременно двух спасателей.

Колодец или лаз отрываются сверху или сбоку, в зависимости от места нахождения пострадавшего.

При обнаружении пострадавшего, в первую очередь необходимо освободить от снега его лицо и дыхательные пути - обеспечить доступ воздуха, принять меры по согреванию пострадавшего, оказанию ему первой медицинской помощи.
