Организация и ведение аварийно-спасательных и других неотложных работ при ликвидации чрезвычайных ситуаций природного характера, часть I (стр. 8 )

внешний осмотр здания (сооружения), наличие пострадавших на подходах к зданию, выбор наиболее удобных и безопасных путей проникновения вовнутрь;

визуальное обследование окон, дверных проемов, проломов, крыши;

проникновение во внутрь здания (сооружения) и последовательный осмотр всех помещений, включая те помещения, доступ в которые можно обеспечить силами и средствами поисково-спасательной группы;

обследование затопленных помещений с использованием аквалангов или дыхательных аппаратов;

установление с пострадавшими визуального или звукового контакта;

оказание, по возможности, пострадавшим первой медицинской помощи, устранение или ограниченные воздействия угрожающих им вредных и опасных факторов.

Место нахождения, количество и состояние пострадавших сообщается спасателям.

При ураганах и тайфунах, сопровождающихся наводнениями, поиск пострадавших в зоне наводнения ведется поис-

219

ково-спасательными группами на плавсредствах, с использованием вертолетов, а также комбинированным способом.

Характеристики плавсредств, используемых при ведении аварийно-спасательных работ показаны в Приложении № 13.

Варианты действий поисково-спасательных групп при ведении поиска указанными способами показаны на рис. 32 а, б.

220

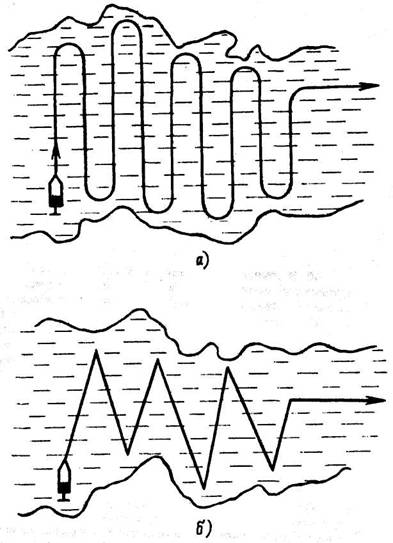

Рис. 32. Поиск пострадавших сплошным визуальным

Обследованием:

а) при параллельном галсировании плавсредства;

б) при движении плавсредства зигзагом

При ведении поиска пострадавших в зоне наводнения

221

(затопления) и на акватории комбинированным способом - с использованием плавсредств и вертолетов, наиболее эффективная высота полета вертолета - до 150 м. При этом поисково-спасательная группа на плавсредстве движется по направлению поиска, а вертолет летит зигзагом, перпендикулярно направлению движения группы с таким расчетом, чтобы продвижение группы и вертолета было равномерным.

Схема совместного поиска показана на рис. 33.

Рис. 33. Схема совместного поиска пострадавших поисково-спасательной группой на плавсредстве и вертолетом

В темное время суток поиск пострадавших в зоне наводнения (затопления) осуществляется совместно поисково-спасательной группой на плавсредстве и вертолетом с применением осветительных ракет.

Наиболее благоприятные условия для обнаружения пострадавших при этом создаются при горении ракеты непосредственно над плавсредством, соответственно для этого ракета должна сбрасываться с учетом направления ветра и скорости ее падения, чтобы она прошла над плавсредством в середине ее горения (время горения осветительной ракеты примерно 160 секунд).

Вертолет летит впереди поисково-спасательной группы, с учетом направления ветра, на высоте 800-900 м.

222

Для привлечения внимания пострадавших (что облегчает их обнаружение) поисково-спасательная группа должна периодически подавать звуковые сигналы, а в ночное время освещать акваторию прожектором или ракетой.

В условиях плохой видимости, в тумане, в темное время суток следует периодически останавливать движение, чтобы можно было расслышать голоса пострадавших на возможно большем расстоянии.

При обнаружении пострадавших с вертолета (самолета) необходимо дать знать пострадавшим, что они обнаружены (покачиванием крыльями, облетом на малой высоте, сбросом спасательных средств) и навести спасательную группу.

При визуальном поиске пострадавших на воде необходимо учитывать, что дальность обнаружения пострадавших в этих условиях меньше, чем дальность обнаружения их на суше в аналогичных метеоусловиях.

Соответственно, при ведении поиска на плавсредствах, расстояние между галсами должно быть не больше 1/2 дальности обнаружения человека и предмета на воде в данных метеоусловиях.

Ориентировочные дальности обнаружения предметов и видимости сигналов на воде при ясной погоде приведены в таблице 44.

Таблица 44

Ориентировочные дальности обнаружения предметов и видимости сигналов на воде при ясной погоде

Предметы, сигналы	Дальность обнаружения (видимость), км
день	ночь
Человек в воде в яркой одежде	0,5	0,1
Лодка с людьми	2-4	0,2
Огонь электрофонаря	-	2-4
Цветное пятно на воде	0,2-0,5	-
Сигнал руками	0,9-1,0	-
Сигнал флагами (предметами)	0,8	-
Проблесковый огонь	-	12-15

223

табл. 44

Сигнал дымом (дымовой шашкой)	6-8	-
Спасательный плот	2-4	-
Огонь спасательного жилета	-	до 1,5

Направления движения на воде следует выбирать с таким расчетом, чтобы наблюдатели вели наблюдение по направлению солнечных лучей, с того направления, с которого акватория наиболее освещается.

Наблюдение следует вести, используя светозащитные или поляроидные очки.

В дневных условиях среднетренированный наблюдатель при благоприятных условиях может эффективно работать в среднем 2 часа. При этом наблюдение должно вестись невооруженными глазами, бинокль следует использовать только для уточнения обнаруженных на воде предметов. Время от времени следует прекращать осмотр водной поверхности и останавливать взгляд на «точках фиксации», чтобы отрегулировать фокусировку глаз, при этом следует избегать быстрого переноса взгляда с одной «точки фиксации» на другую.

При ведении поиска на воде ночью необходимо учитывать, что в этих условиях слабоосвещенные предметы можно обнаружить только тогда, когда они находятся не в центре поля зрения; соответственно, наблюдатели должны обследовать указанный им сектор, глядя несколько в стоРону. Учитывая ограниченные сроки выживания людей в снежной лавине, их поиск должен начинаться немедленно с прибытием спасателей наместо ЧС. Поиск и спасение в этих условиях являются единым, неразрывным процессом. Для обеспечения безопасности спасателей руководитель работ обязан: назначить наблюдателей за лавинным полем; определить места их размещения и обязанности, сигналы. Наблюдатели размещаются так, чтобы они могли видеть все лавинное поле и всех участников работ. При возникновении непосредственной опасности схода лавины они подают команду «Лавина» и продолжают наблюдение.

224

В случае попадания

работающих в лавину, наблюдатели засекают место исчезновения пострадавших под снегом и после остановки лавины отмечают это место флажком, что облегчает поиск пострадавших.

Для проведения поисково-спасательных работ в снежных лавинах спасатели должны быть обеспечены лавинными лентами и радиомаяками.

Руководитель работ для обеспечения планомерного проведения поиска пострадавших в лавине составляет схему (план) поиска; при этом учитываются: тип лавины, особенности рельефа местности по пути ее движения, наличие на этом пути естественных препятствий и укрытий; места обнаружения на поверхности лавины личных вещей и экипировки пострадавших; место исчезновения пострадавших в лавине (по данным очевидцев); местоположение пострадавших на момент схода лавины.

На основе этого определяются зона наиболее вероятного нахождения пострадавших и зона возможного нахождения.

Если на момент схода лавины пострадавшие находились ниже лави-носброса, в зоне транзита, то начинать поиск следует на периферии конуса выноса.

Если лавина сорвалась из-под ног пострадавших, то поиск следует вести по верхнему краю конуса выноса.

Если пострадавшие на некоторое время удерживались на поверхности лавины, то начинать поиск следует ниже того места, где были видны пострадавшие, в глубине тела лавины.

Влияние рельефа местности по пути схода лавины на возможное местонахождение пострадавших показано на рис. 34.

225

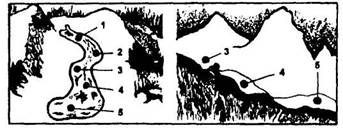

Рис. 34. Места наиболее вероятного нахождения пострадавших в зависимости от рельефа местности

Поиск пострадавших следует вести всеми доступными способами, комплексно: визуальным осмотром, кинологическим способом, с помощью приборов, зондированием, а при отсутствии результатов - путем отрывки траншей. При поиске с помощью собак, в зависимости от обстановки (направления ветра, рельефа местности, погоды) следует применять следующие практические приемы поиска: «коридором (челночный)», «фронтальный», «спиралью» - свободный поиск. Поиск «спиралью» - свободный поиск применяется в сложных условиях. Схемы ведения кинологического поиска показаны на рис. 35.

Рис. 35. Схема ведения кинологического поиска: а) поиск «коридором»; б) «фронтальный» поиск; в) свободный поиск («спиралью»)

1 - направление движение собаки; 2 - исходная точка поиска; 3 – полоса поиска

226

При крупномасштабной лавине её разбивают на участки, исходя из количества кинологических расчетов; участки обследуются одновременно или последовательно. В первую очередь обследуется зона наиболее вероятного нахождения пострадавших.

При принятии решения на организацию кинологического поиска следует исходить из следующих нормативов:

время непрерывной работы кинологического расчета - не более 45 минут;

число циклов поиска длительностью 45 минут за 8 часов работы - не менее 8;

отдых расчета между циклами поиска - 15 минут.

Поисковая собака может обнаружить человека, находящегося в снежной лавине на глубине до 10 м.

Следует учитывать, что на высотах более 3 000 м над уровнем моря эффективность работы собаки, без специальной ее подготовки, значительно снижается.

При ведении кинологического поиска желательно удалить посторонних лиц с участка действий собаки.

При обнаружении предметов снаряжения пострадавшего собака обратит внимание проводника и продолжит поиск.

При визуальном осмотре зоны возможного нахождения пострадавших следует обращать внимание на признаки местонахождения предметов экипировки и личных вещей пострадавших. При обнаружении этих предметов поиск пострадавших следует вести выше места их обнаружения по прямой линии. При осмотре участка через каждые 5-10 шагов следует подавать звуковые сигналы, а затем прислушиваться к возможным голосам пострадавших.

При отсутствии результатов визуального или кинологического поиска дальнейший поиск пострадавшего следует вести способом зондирования тела лавины. При этом обязательно

организуется наблюдение за лавиноопасным склоном.

В случае, если имеются данные о возможном месте нахождения пострадавшего, зондирование производится по ок-

227

ружностям вокруг точки возможного его нахождения с радиусом, возрастающим на 30-40 см до 10-15 м. Для ведения поиска назначаются 3-5 спасателей.

В случае, если данных о месте возможного нахождения пострадавшего нет или поиск по окружности безуспешен, производится зондирование вдоль осевой линии стока лавины и возможного направления движения пострадавшего в лавине, в полосе 15-20 м. Зондирование производится снизу вверх.

При этом спасатели становятся в шеренгу лицом к склону, рядом друг к другу и продвигаются одновременно вверх по команде, зондируя лавину через каждые 20-30 см.

После того, как корона зонда упрется в преграду, зонд поворачивается на 180° по часовой стрелке, вынимается и осматривается, нет ли на зубьях следов наличия пострадавшего (ткань, кровь).

Зонд вводится строго вертикально, осторожно, сначала у носка левой ноги, затем между ступнями, затем у носка правой ноги, после чего шеренга по команде продвигается на 20-30 см и зондирование продолжается. При поиске заваленных лавиной транспортных средств, шаг поиска зондированием увеличивается до 0,7-1,5 м.

Схема поиска зондированием показана на рис. 36.

При значительной толщине снега в теле лавины, когда зонд не достает до а и в результате зондирования пострадавшие не обнаружены, дальнейший поиск следует осуществлять путем отрывки траншей.

Траншеи роются параллельно сходу лавины снизу вверх, начиная несколько ниже места (рубежа) остановки лавины. Ширина траншеи до 1,5 м на расстоянии 2,0-2,5 м одна от другой, с уклоном стенок в рыхлому снегу 1:3. Одновременно производится зондирование стенок траншеи.

228

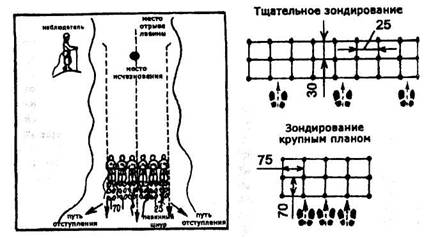

Рис. 36. Схема поиска пострадавшего в снежной лавине

зондированием

Схема поиска путем рытья траншей показана на рис. 37.

Рис. 37. Схема поиска пострадавшего путем отрывки траншей

Технология поиска пострадавших в завале (обвале, лавине) с использованием приборов поиска включает следующие операции:

визуальный осмотр участка поиска, выбор места начала поиска с учетом вероятного нахождения пострадавших;

постановка задачи поисковому расчету, инструктаж по мерам безопасности, организация наблюдения за лавиноопас-

229

ными (обвалоопасными) склонами;

установка поисковых устройств на поверхности лавины (обвала, завала) с погружением датчиков в тело лавины (обвала, завала);

прослушивание сигналов датчиков (замер показаний датчиков), определение направлений возрастания сигнала;

перемещение по лавине (обвалу, завалу) в сторону возрастания сигнала, определение точки, где сигнал максимален;

обозначение места нахождения пострадавшего.

Схема поиска пострадавших с помощью специальных приборов показана на рис. 38.

Рис. 38. Схема поиска пострадавших с использованием специальных приборов:

1 - первый замер; 2 - место обнаружения минимального сигнала; 3 - замеры для определения направления возрастания сигнала; 4-5 - направление возрастания сигнала; 6 - место максимального сигнала (нахождение пострадавшего); 7 - направление дальнейшего поиска

Поиск начинается с квадрата, где вероятность нахождения пострадавших наибольшая. При организации поиска пострадавших с помощью приборов необходимо учитывать, что эффективность поиска этим способом, кроме технических ха-

230

рактеристик прибора зависит от параметров обвала (завала, лавины).

Основные нормативные показатели поиска с помощью акустического прибора «Пеленг» приведены в таблице 45.

Таблица 45

Основные нормативные показатели поиска с помощью

акустического прибора «Пеленг»

Основные нормативы поиска пострадавших с помощью акустического прибора «Пеленг»	Виды разрушений
Жилые здания	Промышленные здания, обвалы
кирпичные	панельные
Размеры обломков завала (обвала), м	0,5-1,0	3,0-6,0	4,5-12
Средний радиус эффективного действия прибора «Пеленг-1» в обвале, м	4,5	10,0	5,0
Средняя скорость продвижения оператора по обвалу, км/ч	1,5-2	1,0-1,5	1,0-1,5
Оптимальные размеры квадрата обследования, м×м, при высоте завала (обвала), м: 1,0 2,0 3,0 4,0 5,0 6,0 7,0	6,0×6,0 5,5×5,5 4,5×4,5 2,5×2,5 2,5×2,5 2,5×2,5 2,5×2,5	14,0×14,0 13,5×1,35 13,0×13,0 12,5×12,5 12,0×12,0 11,0×11,0 10,0×10,0	20,0×20,0 20,0×20,0 20,0×20,0 - - - -
Количество точек измерения уровня акустического сигнала	4	4	4
Оптимальное расстояние от исходной точки до точек измерения уровня	1,5-2,0	2,0-2,5	2,5-3,0

Поиск утонувшего человека (если приблизительно известно, где он погрузился в воду) осуществляется спасателями с использованием аквалангов и легководолазных костюмов. Основными способами подводного поиска в этих условиях являются: визуальный поиск «спиралью», «ступенькой» и

231

«восьмеркой». Движения спасателя при поиске пострадавшего указанными способами показаны на рис. 39.

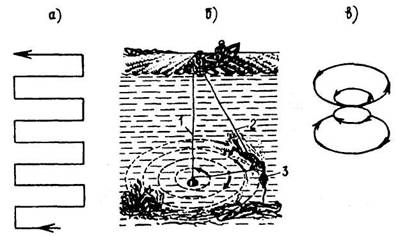

Рис. 39. Способы подводного поиска пострадавшего:

а) «ступенькой»; б) «спиралью»; в) «восьмеркой»

3. Способы и технология ведения аварийно-спасательных работ в поврежденных, разрушенных зданиях, завалах (обвалах), при затоплении местности

Способы и технология спасения конкретного пострадавшего (группы пострадавших) определяются командиром спасательного подразделения на основе оценки обстановки на месте его нахождения.

При этом изучаются:

условия, в которых находится пострадавший: блокирован в разрушенном здании; завален горной породой или лави-

ной; находится на воде или под водой; травмирован обломками конструкций, местных предметов и т. п.;

характер, масштабы и структура факторов, блокирующих пострадавшего и затрудняющих ведение спасательных работ;

наличие контакта с пострадавшим, его состояние;

232

характер и степень опасности, непосредственно угрожающей пострадавшему;

время года, суток, состояние погоды, их возможное влияние на ведение спасательных работ, а также наличие и возможности необходимых спасательных средств.

На основе оценки обстановки определяются:

наиболее целесообразный способ спасения пострадавшего;

технология спасения избранным способом с учетом имеющихся спасательных средств и местных условий;

организация спасательных работ; первоочередные мероприятия;

меры безопасности при выполнении работ;

время, необходимое для выполнения задачи.

При определении времени, необходимого для выполнения задачи следует учитывать условия, в которых ведутся аварийно-спасательные работы. Поправки на условия выполнения аварийно-спасательных работ приведены в таблице 46.

Таблица 46

Поправки на условия выполнения аварийно-спасательных работ

Условия выполнения работ	Значения поправок времени*
Выполнение работ в темное время суток	1,3-1,4
Выполнение работ в темное время суток при искусственном освещении	1,1-1,2
Выполнение работ в СИЗ	1,35-2,0
Выполнение работ при температуре воздуха 0 - +20 ºС, сухо	1,0
Выполнение работ при температуре воздуха выше +20ºС, сухо	1,4-1,6
Выполнение работ при температуре воздуха 0 - +20 °С. дождь	1,2-1,3
Выполнение работ при температуре воздуха от 0 до 10 °С при скорости ветра: 5 м/с; 5-10 м/с; свыше 10 м/с	1,1 1,3 1,4

233

табл. 46

Выполнение работ при температуре воздуха от -10 °С до -20 °С при скорости ветра: 5 м/с; 5-10 м/с; свыше 10 м/с

1,2 1,4 1,6

*Примечание: Расчетное время умножается на величину поправки

В зависимости от структуры завала (обвала), глубины нахождения пострадавших, а также от возможности имеющихся в наличии технических спасательных средств, деблокирование пострадавших из завалов строительных конструкций и обвалов горных пород может осуществляться способами разборки завала (обвала) сверху или горизонтально; устройством лаза в завале (обвале).

Руководителями работ при разборке завалов (обвалов) и оборудовании лазов в завале (обвале) целесообразно назначать:

при ведении работ в тяжелых и средних завалах (обвалах) - командиров спасательных взводов;

при ведении работ в легких завалах (обвалах) - командиров спасательных отделений.

Технология деблокирования пострадавшего способом разборки завала (обвала) сверху применяется при нахождении пострадавшего на небольшой глубине от поверхности завала (обвала), на удалении от его края.

Для выполнения работы по деблокированию пострадавшего назначается подразделение численностью 6-7 человек. Работы выполняются путем послойного удаления обломков в отвал с применением в основном ручного инструмента.

232

Основные технологические операции и возможный порядок их выполнения показаны в таблице 47.

234

Таблица 47

Технология деблокирования пострадавших способом разборки

завала (обвала) сверху

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Рекогносцировка места работ, выбор направления разборки завала (обвала). Принятие решения на ведение работ	Командир подразделения	–
Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Расстановка личного состава, организация работ	-//-	––
Укрепление неустойчивых конструкций, ограждение места работ, расстановка техники	Л/состав подразделения	––
Отключение имеющихся коммунально-энергетических сетей (КЭС), при наличии на месте работ	Л/состав подразделения, специалист КЭС	–-
Дробление обломков, резка арматуры	2-3 спасателя, компрессор, машина ручная отрезная, отбойный молоток, кувалда	––
Ручная разборка мелких обломков, извлечение их из выработки	2-3 спасателя, вручную: лопаты, носилки, лом, кувалда	–-
Вынос обломков в отвал	2-4 спасателя, лопаты, носилки	–-
Извлечение крупных обломков	2-3 спасателя, лебедка, автокран	–-

235

табл. 47

Извлечение мелких обломков на месте нахождения пострадавшего	1 спасатель, вручную	–-
Извлечение пострадавшего из завала (обвала)	2-3 спасателя, вручную	–-
Оказание пострадавшему первой медицинской помощи	1-2 спасателя, табельн. и подручн. средства	–-
Эвакуация пострадавшего на пункт сбора	2-4 спасателя, носилки	–-

Примечание: Пунктирные линии обозначают технологические операции, проводимые циклически, по мере необходимости

Схема организации работ по деблокированию пострадавшего способом разборки завала (обвала) сверху показана на рис. 40.

Нормативы затраты труда и машинного времени на разборку завала (обвала) сверху приведены в таблице 48.

Таблица 48

Нормативы затраты труда спасателей и машинного времени на разборку 10 куб. м завала (обвала) сверху

Вид норматива	Норматив
Потребная затрата трудя спасателей, чел./час	18
Потребная затрата машинного времени, маш /час	0,85
Продолжительность выполнения работ, час	3,1

Спасатели, назначенные для выполнения работы по разборке завала (обвала), должны быть обеспечены средствами защиты: каской шахтерской или шлемом стальным, очками защитными, одеждой и обувью для защиты от механических воздействий, средствами защиты органов дыхания (респиратором) или противогазом (по обстановке).

236

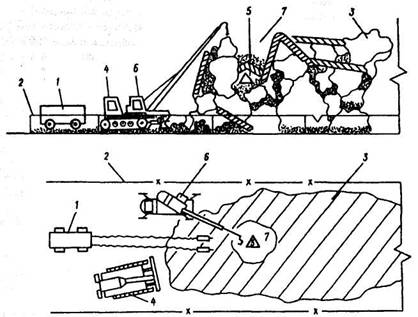

Рис. 40. Схема деблокирования пострадавшего способом разборки завала сверху:

1- компрессор, 2 - ограждение рабочей площадки, 3 - завал, 4 - бульдозер, 5 - место блокирования пострадавшего, 6 - кран, 7- выемка

При деблокировании пострадавших из завалов (обвалов), состоящих из крупных обломков, способом разборки завала (обвала) сверху, назначенное для выполнения этой работы подразделение должно быть усилено автокраном грузоподъемностью не менее 10-16 т с большим вылетом стрелы, бульдозером, домкратами.

Технология деблокирования пострадавшего способом сплошной горизонтальной разборки завала (обвала) применяется при нахождении пострадавших на значительной глубине от поверхности и края завала (обвала), при отсутствии в завале (обвале) полостей, позволяющих деблокировать пострадавшего путем их расширения.

237

Для выполнения работ назначается подразделение в составе 5-7 человек. Работа выполняется путем послойной разборки завала (обвала), начиная с краю. Основные технологические операции деблокирования пострадавшего этим способом приведены в таблице 49.

Таблица 49

Основные технологические операции при деблокировании пострадавшего из завала (обвала) способом сплошной горизонтальной разборки

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Рекогносцировка места работ, выбор направления разборки завала (обвала).	Командир подразделения	–
Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Расстановка личного состава, организация работ	-//-	––
Расчистка площадки для установки техники	Л/состав подразделения, бульдозер, лопаты	––
Фиксация неустойчивых элементов по направлению разборки завала (обвала), ограждение рабочей площадки	Л/состав подразделения, тросы, штанги	–-
Резка арматуры по направлению разборки завала, дробление обломков	Л/состав подразделения, машина отрезная, кувалда, отбойный молоток	––
Извлечение крупных обломков, складирование их в отвал	Л/состав подразделения, автокран, лебедка	–-
Фиксация неустойчивых конструкций по мере разборки завала (обвала)	Л/состав подразделения, тросы, распорки	–-

238

табл. 49

Выборка мелких обломков, вывоз их в отвал	Л/состав подразделения, самосвал, лопаты, автокран	–-
Ручная разборка завала (обвала) вблизи от места нахождения пострадавшего, выборка мелких фракций	2 спасателя, отрезная машина, лопаты, поддон	–-
Освобождение пострадавшего от сдавливающих обломков	2 спасателя, домкраты, распорки, кусачки	–-
Извлечение пострадавшего из завала (обвала)	2 спасателя	–-
Оказание пострадавшему первой медицинской помощи	1-2 спасателя, табельные и подручные средства мед. помощи	–-
Эвакуация пострадавшего в медпункт (пункт сбора пострадавших)	Спасатели, носилки	–

Ширина образуемого прохода зависит от глубины нахождения пострадавшего. При нахождении его на достаточно большом удалении от края завала (обвала) и необходимостью в связи с этим обеспечить проход в завале (обвале) применяемых для разборки технических средств, ширина прохода должна быть в пределах 3,5-4,0 м, глубина - до уровни нахождения пострадавшего.

Расчетные затраты труда спасателей и машинного времени для paзборки завала (обвала) способом сплошной горизонтальной разборки показаны в таблице 50.

239

Таблица 50

Затраты труда спасателей и машинного времени для сплошной

горизонтальной разборки 10 куб. м завала (обвала)

Технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Организация работ	-	-	-	-	0,3	-
Выполнение вспомогательных работ (расчистка подходов, расстановка техники, ограждение, отключение КЭС)	м3	60	0,1	0,01	6	0,03
Резка арматуры и фиксация неустойчивых конструкций	5 резов	27	0,07	0,07	0,38	0,38
Извлечение крупных обломков	1 обломок	5	0,15	0,10	0,75	0,5
Извлечение мелких обломков вручную	10 м3	4,5	22,4	-	10,0	-
Вывоз обломков в отвал	10 м3	4,5	4,5	0,5	2,0	0,2
Дробление конструкций в завале (обвале)	10 м3	4	4,8	1,2	1,9	0,48
Расчистка обломков на месте нахождения пострадавшего вручную	10 м3	0,5	22,4	-	1,2	-
Извлечение пострадавшего из завала (обвала)	1	1	0,3	-	0,3	-
Итого					22,53	1,59

Деблокирование пострадавших способом устройства лаза в завале (обвале) осуществляется при нахождении пострадавших в завалах (обвалах), состоящих из крупных обломков.

Технология устройства лаза в завалах (обвалах) этого типа заключается в использовании и расширении имеющихся

240

полостей и пустот в теле завала (обвала) с одновременной фиксацией неустойчивых элементов.

Лаз создается по возможно кратчайшему расстоянию к месту нахождения пострадавшего. Площадь сечения лаза должна обеспечивать эвакуацию пострадавшего на волокуше, быть не менее 0,5-0,6 м2, углы поворотов не более 900. Работы по оборудованию лаза выполняются в комплексе с фиксацией перемещаемых и неустойчивых элементов завала (обвала). Резка арматуры осуществляется ручной пилой-ножовкой, ножницами или ручной отрезной машиной. Применение газовых аппаратов и керосинорезов допускается только при полной гарантии отсутствия загазованности и пожарной безопасности завала.

В месте нахождения пострадавшего сечение лаза должно быть в пределах 0,8-1,0 м2 для обеспечения высвобождения пострадавшего от сдавливающих элементов и подготовки его к

извлечению из завала.

Работы по устройству непосредственно лаза выполняются подразделением в составе 3-4 человек.

Основные технологические операции по деблокированию пострадавшего из завала (обвала) способом устройства лаза показаны в таблице 51.

Таблица 51

Технология деблокирования пострадавшего из завала (обвала)

способом устройства лаза

Основные технологические операции	Исполнители и применяемые технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки на месте работ, принятие решения на деблокирование пострадавшего	Командир подразделения	–

241

табл. 51

Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Расстановка личного состава, организация работ	-//-	––
Расчистка площадки, расстановка техники, ограждение места работ, отключение КЭС	Л/состав подразделения, бульдозер, лопаты, технические средства	––
Фиксация неустойчивых элементов на поверхности завала (обвала), выемка мелких обломков на направлении лаза	Л/состав подразделения, тросы, распорки	–-
Резка арматуры на направлении устройства лаза в завале	2 спасателя, отрезная машина, ножовка, кусачки	––
Расширение лаза (вертикальное, горизонтальное или сферическое раздвигание элементов завала (обвала)	2 спасателя, домкраты, подушки	–-
Фиксация неустойчивых элементов завала(обвала) по ходу устройства лаза	2 спасателя, домкраты, подушки	–-
Удаление обломков по мере устройства лаза	1 спасатель, поддон, лопата	–-
Оценка обстановки и выбор направления дальнейшего устройства лаза	1 -2 спасателя в лазе	–-
Смена спасателей в лазе	Командир и л/состав подразделения	–-
работ по расширению лаза	Л/состав подразделения, технические средства	–-
Расширение лаза у места нахождения пострадавшего	1-2 спасателя вручную	–-
Освобождение пострадавшего от сдавливающих обломков	-//-	–
Подготовка пострадавшего к эвакуации из завала (обвала)	Спасатели, волокуша, подручные средства	–-

242

Окончание табл. 51

Оказание пострадавшему первой медицинской помощи	Л/состав подразделения, табельные и подручные мед. средства	–
Эвакуация пострадавшего из завала (обвала)	2 спасателя, волокуша	-
Эвакуация пострадавшего в медпункт (пункт сбора) пострадавших	Спасатели, носилки	-

Расчетные затраты труда спасателей и машинного времени на устройство лаза в завале (обвале) приведены в таблице 52.

Таблица 52

Затраты труда спасателей и машинного времени на оборудование 3 погонных метров лаза в завале (обвале)

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Организация работ	-	-	-	-	0,3	-
Выполнение вспомогательных работ (расчистка подходов, ограждение площадки, отключение КЭС, расстановка техники)	м2	20	0,15	0,01	1,5	0,3
Резка арматуры	5 резов	15	0,03	0,03	0,09	0,09
Фиксация неустойчивых элементов	1	3	0,1	-	0,3	-
Расширение лаза (раздвигание конструкций, обломков)	1	5	0,04	-	0,2	-
Удаление обломков из лаза	1	3	0,1	-	0,3	-

243

табл. 52

Освобождение пострадавшего от сдавливающих обломков	1	3	0,1	-	0,3	-
Извлечение пострадавшего из завала (обвала)	1	1	0,2	-	0,2	-
Итого					3,19	0,39

В темное время суток спасатели, работающие в лазе должны быть обеспечены индивидуальными светильниками типа «Циклон».

Схема устройства лаза в завале (обвале) показана на рис. 41.

Деблокирование пострадавших из зданий и сооружений, заваленных (засыпанных) оползнями, обвалами, селями и снежными лавинами, а также, находящихся в транспортных средствах, попавших под воздействие указанных природных явлений, осуществляется путем устройства: проходов к заваленным дверям и оконным проемам зданий, транспортным средствам; пробивки проемов в стенах и перекрытиях помещений, где блокированы люди; устройства галереи в завале (обвале) или е под завалом (обвалом). При увлажненных грунтах одновременно проходкой галереи или устройством прохода в завале осуществляется откачка воды из

244

а) 1 - завал; 2 - место блокирования пострадавшего; 3 - лаз; 4 - обломок конструкции; 5 - домкрат; 6 электростанция; 7 - электросветильник; 8 – ограждение

б) 1 – завал; 2 – лаз; 3 – обломок конструкции; 4 - домкрат; 5 – подставка; а – подъем обломка двумя домкратами; б - подъем обломка одним домкратом

Рис. 41. Схема деблокирования пострадавшего способом устройства лаза в завале выработки.

Тупиковые проходы в завалах (обвалах, оползнях) оборудуются в случае необходимости обеспечить доступ спасателей в заваленное здание (сооружение), транспортное средство. В зависимости от габаритов и структуры завала (обвала, оползня) проходы оборудуются с расчисткой до жесткого ос-

245

нования или поверху завала (обвала, оползня). Проходы с расчисткой до жесткого основания целесообразно оборудовать при высоте завала (обвала, оползня) до 2 м и длине до 20 м. При более значительных размерах завала (обвала, оползня) проход следует оборудовать поверху.

Минимальная ширина прохода при движении по нему только спасателей со средствами малой механизации должна быть 100-200 см. При необходимости обеспечить передвижение техники проход устраивается в соответствии с ее габаритами.

Для проделывания прохода, с учетом структуры завала (обвала, оползня), назначается подразделение, усиленное краном с вылетом стрелы не менее 10 м, экскаватором или фронтальным погрузчиком с вместимостью ковша 1-1,5 куб. м, бульдозером тягового класса 10 тс. При наличии в завале (обвале, оползне) металлических или железобетонных конструкций целесообразно также выделять подвижную электростанцию 30-50 кВт, ручную отрезную машину или комплект газокислородной резки. Расчистка завала у стены здания производится способом сплошной горизонтальной разборки.

Технология устройства тупикового прохода в завале (обвале, оползне) к стене здания (сооружения), к борту транспортного средства приведена в таблице 53.

Таблица 53

Технология устройства тупикового прохода в завале (обвале, оползне) к стене здания, заваленному транспортному средству с расчисткой до основания

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор места устройства прохода	Командир подразделения	–

246

табл. 53

Постановка задачи подразделению, инструктаж по мерам безопасности	-//-	–-
Расстановка и подготовка техники к работе, провешивание направления устройства прохода	Л/состав подразделения	––
Расчистка площадки для установки техники	Л/состав подразделения, бульдозер, автокран	––
Обрушение (укрепление) неустойчивых конструкций здания (по необходимости)	Л/состав подразделения, бульдозер, автокран, тросы	–-
Дробление крупных обломков, резка арматуры	Л/состав подразделения, отрезная машина, кусачки, газокислородная резка, перфоратор	––
Извлечение крупных обломков и удаление их из прохода	Л/состав подразделения, автокран, бульдозер	–-
Зачистка прохода и складирование мелких обломков по бокам прохода	Л/состав подразделения, бульдозер, фронтальный погрузчик	–-
Зачистка площадки у стены здания (транспортного средства) для обеспечения дальнейших действий по деблокированию пострадавших	Л/состав подразделения «ручную, фронтальный погрузчик	–-

Заложение откосов в проходе с учетом структуры завала (обвала) должно быть не менее 0,5, а в оползнях и при наличии в завале (обвале) свыше 50 % обломков бетона и кирпича 1:1. Схема устройства прохода в завале показана на рис. 42, 43.

247

Рис. 42. Схема устройства прохода в завале:

1 - головной бульдозер; 2 - бульдозер для расширения и зачистки прохода; 3 - комплект газовой резки металла; 4 - резка защемленных конструкций; 5 - боковой отвал; 6 - комплект резки металла при зачистке прохода; 7 – вешка

Расчетные затраты труда спасателей и машинного времени на устройство прохода к заваленному зданию или транспортному средству показаны в таблице 54.

Пробивка проемов в наружных стенах и перекрытиях зданий сооружений осуществляется с помощью гидромолота, бурением и с применением ручной отрезной машины. Проемы в закли-

Рис. 43. Схема разборки завала у стены:

1 - завал; 2 - контур прохода; 3 - направление проезда; 4 - стена

248

Таблица 54

Расчетные затраты ручного труда спасателей и машинного времени на устройство прохода к заваленному зданию, транспортному средству длиной 10 м, при высоте завала (обвала, оползня) 2 м с расчисткой завала до основания

Основные технологические операции	Единица измерения	Объем работ	Норма времени	Затраты труда и маш./ч
чел./ч	маш./ч	чел./ч	маш./ч
Оценка обстановки	-	-	0,2	-	0,2	-
Постановка задачи, инструктаж по мерам безопасности		-	0,2		0,2	0,3
Расстановка техники, подготовка ее к работе, провешивание прохода, расчистка площадки	м2	40	0,09	0,01	3,6	0,4
Обрушение (укрепление) неустойчивых конструкций (при необходимости)	1 конструкция	3	0,25	-	0,75	-
Дробление крупных обломков пневмоинструментом	шт.	4	0,17	0,085	0,68	0,34
Резка арматуры	рез.	12	0,03	-	0,36	-
Извлечение обломков автокраном	-	30	0,17	0,085	5,1	2,55
Зачистка прохода бульдозуром	10 пог. м	1	0,013	0,05	0,013	0,05
Перемещение обломков автопогрузчиком на 25 м	м3	20	0,006	0,006	0,12	0,12
Итого					11,02	3,46

ненных металлических дверях - с применением ручной отрезной машины или газопламенной резки.

Размеры проема должны обеспечивать беспрепятствен-

249

ную эвакуацию пострадавшего, утратившего способность к самостоятельному передвижению, площадь проема в свету 0,5-1,0 м2, стороны проема 0,6 (1,0) × 0,8 (1,0) м, нижняя кромка проема на высоте 0,7-1,2 м над уровнем пола перемещения, где блокированы пострадавшие.

Размеры расчищенной от завала площадки у стены здания (сооружения) должны обеспечивать размещение и работу технических средства применяемых для пробивки проема.

Навесной гидромолот применяется для пробивки проемов в стенах толщиной 300-600 мм, при отсутствии опасности обрушения конструкций поврежденного здания от виброударного воздействия при пробивке проема и безопасного положения деблокируемых людей.

Основные технологические операции при пробивке проема в стене здания гидромолотом показаны в таблице 55.

Вывод людей через проем осуществляется с использованием подручных средств.

Схема устройства проема в стене здания гидромолотом показана на рис. 44.

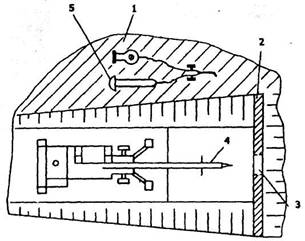

Рис. 44. Устройство проема в стене гидромолотом:

1 - завал; 2 - стена; 3 - контур проема; 4 - гидромолот; 5 - установка газовой резки металла

250

Таблица 55

Технология пробивки проема в стене здания гидромолотом

Основные технологические операции	Исполнители и технические средства	Возможная последовательность выполнения основных операций
Оценка обстановки, выбор способа пробивки проема	Командир подразделения	–
Постановка задачи подразделению, инструктаж по мерам безопасности	Командир подразделения	–-
Укрепление (обрушение) неустойчивых конструкций (по необходимости)	Л/состав подразделения	––
Расстановка и подготовка к работе техники и инструмента. Трассировка контура проема	Л/ состав подразделения, гидромолот, инструмент	––
Расчистка площадки у стены	Л/состав подразделения, бульдозер, шанцевый инструмент	–-
Пробивка отверстий по контуру проема	Оператор гидромолота, гидромолот	––
Пробивка отверстий по диагонали проема	-//-	–-
Резка арматуры	Л/состав подразделения, отрезная машина, газопламенная резка	–-
Обрушение и удаление обломков	Л/состав подразделения, лом, кувалда	–-
Обрезка и загибание арматуры	Л/состав подразделения, отрезная машина, кувалда	–
Зачистка прохода	Л/состав подразделения, инструмент	–-
Вывод пострадавших из помещения, оказание нуждающимся первой медицинской помощи	Л/состав подразделения	–-

251
