ДР вагоны пассажирские цельнометаллические (стр. 6 )

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ГОСТ 4543-71	Прокат из легированной конструкционной стали. Технические условия	п. 4.4.6.8
ГОСТ 4976-83	Лаки марок НЦ-218, НЦ-222, НЦ-243 мебельные и НЦ-223. Технические условия	п. 4.17
ГОСТ 5009-82	Шкурка шлифовальная тканевая. Технические условия	п. 4.5, п. 4.17
ГОСТ 5152-84	Набивки сальниковые. Технические условия	п. 4.11.8
ГОСТ 5470-75	Лаки марок ПФ-283 и ГФ-166. Технические условия	п. 4.17
ГОСТ 5494-95	Пудра алюминиевая. Технические условия	п. 4.17
ГОСТ 5496-78	Трубки резиновые технические. Технические условия	п. 4.4.4.4
ГОСТ 5533-86	Стекло листовое узорчатое. Технические условия	п. 4.8.2
ГОСТ 5632-72	Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Технические условия	п. 4.11.17
ГОСТ 6024-75	Изделия огнеупорные динасовые и шамотные для кладки мартеновских печей. Форма и размеры	п. 4.12.7
ГОСТ 6267-74	Смазка ЦИАТИМ-201. Технические условия	п. 4.8.1.9
ГОСТ 6507-90	Микрометры. Технические условия	п. 4.1.12.6
ГОСТ 6613-86	Сетки проволочные тканые с квадратными ячейками. Технические условия	п.4.1.12.13
ГОСТ	Плитки керамические для полов. Технические условия	п. 4.6.15
ГОСТ 6794-75	Масло АМГ-10. Технические условия	п. 4.1.12.13
ГОСТ 7313-75	Эмали ХВ-785 и лак ХВ-784. Технические условия	п. 4.17

161

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ГОСТ 7338-90	Пластины резиновые и резинотканевые. Технические условия	п. 4.4.6, п. 4.9
ГОСТ 7931-76	Олифа натуральная. Технические условия	п. 4.17
ГОСТ 8773-73	Смазка ЦИАТИМ-203. Технические условия	п. 4.9.3.25
ГОСТ 9293-74	Азот газообразный и жидкий. Технические условия	п. 4.16.2.2
ГОСТ 9466-75	Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия	п. 4.11.17
ГОСТ	Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы	п. 4.11.17
ГОСТ	Шпатлевки (Шпатлевка МС-006 стирольная). Технические условия	п. 4.7.2.4 п. 4.17
ГОСТ	Скобы с отсчетным устройством. Технические условия	п. 4.1.12.6
ГОСТ	Машины электрические вращающиеся. Общие методы испытаний	п. 4.15
ГОСТ	Грунтовки фосфатирующие. Технические условия	п. 4.17
ГОСТ	Герметики марок У-ЗОМ и УТ-31. Технические условия	п. 4.5.2
ГОСТ	Стекла оконные пассажирских вагонов, электро-поездов и дизель-поездов. Основные размеры и технические требования	п. 4.8.2.13
ГОСТ	Слюда обрезная для тепловых элементов, смотровых окон промышленных печей и бытовых приборов. Технические условия	п. 4.10.11

162

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ГОСТ	Заклепки (повышенной точности). Диаметры отверстий под заклепки, размеры замыкающих головок и подбор длин заклепок	п.3.15
ГОСТ	Калибры-пробки гладкие двусторонние со вставками диаметром свыше 3 до 50мм. Конструкция и размеры	п. 4.1.12.6
ГОСТ	Соединения трубопроводов резьбовые на Ру до 63 мПа (до 630 кгс/см2). Общие технические условия	п. 4.11.9
ГОСТ	Лаки ПФ-170 и ПФ-171. Технические условия	п. 4.7.1, п. 4.8.2
ГОСТ	Проволока и прутки из меди и сплавов на медной основе сварочные. Технические условия	п. 4.1.12.6
ГОСТ	Пластины резиновые для изделий, контактирующих с пищевыми продуктами. Технические условия	п. 4.10.7.2
ГОСТ	Спирт этиловый технический. Технические условия	п. 4.15, п. 4.16
ГОСТ	Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100мм. Конструкция и основные размеры	п. 4.2
ГОСТ	Эмали МЛ-152. Технические условия	п. 4.17
ГОСТ	Растворители марок 645, 646, 647, 648 для лакокрасочных материалов. Технические условия	п. 4.17
ГОСТ	Калибры-скобы листовые от 3 до 260мм. Размеры	п. 4.1.12.6
ГОСТ	Стекловолокно. Ткань конструкционного назначения. Технические условия	п. 4.5.2

163

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ГОСТ	Прокат из стали повышенной прочности. Общие технические условия	п. 4.1.11.6
ГОСТ	Припои серебряные. Марки	п. 4.15, п. 4.16
ГОСТ	Смазка железнодорожная ЛЗ-ЦНИИ. Технические условия	п. 4.1.12.10
ГОСТ	Пресс-масленки. Технические условия	п. 4.14
ГОСТ	Масла индустриальные. Технические условия	п. 3.15
ГОСТ	Припои оловянно-свинцовые в изделиях. Технические условия	п. 4.15, п.4.16
ГОСТ	Средства измерений электрических и магнитных величин. Общие технические условия	п. 4.15
ГОСТ	Эмали ЭП-773. Технические условия	п. 4.17
ГОСТ	Соединения трубопроводов резьбовые. Гайки накидные. Конструкция	п. 4.11.9
ГОСТ	Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки	п. 4.4.6
ГОСТ	Масла трансмиссионные. Технические условия	п. 4.14
ГОСТ	Твердомеры для металлов. Общие технические требования	п. 4.1.11.5
ГОСТ	Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Основные требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости	п. 4.15

164

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ГОСТ	Основные нормы взаимозаменяемости. Соединения шпоночные с клиновыми шпонками. Размеры шпонок и сечений пазов. Допуски и посадки	п. 4.4.6 п. 4.14
ГОСТ	Соединения трубопроводов с шаровым ниппелем проходные. Конструкция	п. 4.11.9
ГОСТ	Соединения трубопроводов с шаровым ниппелем и заглушкой. Конструкция	п.4.11.9
ГОСТ	Цемент для строительных растворов. Технические условия	п. 4.6.15
ГОСТ	Шпатлевки ЭП-0010 и ЭП-0020. Технические условия	п. 4.5.2
ОСТ 24.050.50-81	Резьба метрическая. Диаметры и шаги	п. 3.15
ОСТ	ССБТ. Нормы искусственного освещения объектов железнодорожного транспорта	п. 2.1
ТУ 4-74	Эмаль КО-834 кремнийорганическая. Технические условия	п. 4.17.20
ТУ 8	Эмаль пищевая ХС-769П. Технические условия	п. 4.7.3
ТУ32ЦВ 1568-82	Замена болтов крепления гидравлического гасителя колебаний валиками	п. 4.1.12.18
ТУ 87	Клей 88Н. Технические условия	п.4.13.13
ТУ 7	Щупы. Технические условия	п. 4.1.8.8 п. 4.1.12.5
ТУ ТУ	Изделия из листовой резины. Технические условия	п. 3.17
ТУ 32 ЦВ 2180-89	Пассажирский вагон-кафе. Технические условия на деповской ремонт	Введение

165

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ТУ 4-89	Полиуретан эластичный. Технические условия	п. 4.7.1.4
ТУ 2-90	Лак ПФ-231 пентафталевый. Технические условия	п. 4.17
ТУ	Лак ПФ-157 пентафталевый. Технические условия	п. 4.17
ТУ 3	Металлопласт ПВХ. Технические условия	п. 4.6.13
ТУ	Шпатлевка ПФ-0052 пентафталевая	п. 4.17
ТУ	Винилискожа - Т. Технические условия	п. 4.7.1.4
ТУ	Грунтовка ВД-КЧ-1Ф водная на фосфатном связующем	п. 4.17
ТУ	Грунтовка УНИКОР-ЖД водная акрилатная	п. 4.17
ТУ	Краска АКРЭМ-металл воднодисперсионная. Технические условия	п. 4.17
ТУ	Лаки «Балет» и «Интерьер» водно-дисперсионные	п. 4.17
ТУ32ЦЛУ-Т001-97	Гидравлический гаситель колебаний тележки пассажирского вагона	п. 4.1.12.1
ТУ -97	Грунтовка ВД-АК-0247 воднодисперсионная	п. 4.17
ТУ	Эмаль ВД-АК-1309 ЖТ воднодисперсионная. Технические условия	п. 4.17
ТУ	Лак акрилуретановый ВД-АК-1106. Технические условия	п. 4.17
ТУ	Эмаль ПФ-115 «Кронос». Технические условия	п. 4.17
ТУ	Грунтовка ЦИНОЛ СВ	п. 4.17
ТУ	Окна алюмопластмассовые. Технические условия	п. 4.8.2.8
ТУ Р99.4000.000ТУ	Окна для пассажирских вагонов	п. 4.8.2.8
ТУ	Окна для пассажирских вагонов	п. 4.8.2.9
ТУ -00	Грунтовка ЭП-0282 эпоксидная	п. 4.17

166

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ТУ	Грунтовка ЭФ-065 эпоксиэфирная	п. 4.17
ТУ	Лак акрилуретановый АКРЭМ. Технические условия	п. 4.17
ТУ	Эмаль «Поликор-7» пентафталевая различных цветов. Технические условия	п. 4.17
ТУ	Грунтовка АГЗ-К графитовая	п. 4.17
ТУ	Эмаль Пентакрил-ЖД акриловая различных цветов. Технические условия	п. 4.17
ТУ	Вкладыш из композиционного материала ОПМ-94 опорного скользуна надрессорной балки тележки КВЗ-ЦНИИ пассажирских вагонов. Технические условия	п.4.1.11.2
ТУ	Фрикционный клин (сухарь) из композиционного материала ОПМ-94 для шпинтонного узла (гасителя колебаний) пассажирских вагонов.	4.6.1
ТУ	Кольцо нажимное для шпинтонного узла гасителя колебаний пассажирских вагонов.	4.6.1
ТУ	Втулки из композиционного материала КПМ для тормозной рычажной передачи пассажирских вагонов	4.2
БВ-3466	Пластины клиновые для ремонта тележек пассажирских вагонов	п. 4.1.7.9
ТУ	Эмаль ПФ-188 пентафталевая различных цветов. Технические условия	п. 4.17
ТУ	Грунтовка Уретан-Антикор	п. 4.17
ТУ	Эмаль ПФК «Кронос». Технические условия	п. 4.17
ТУ	Грунтовка «Кронос-спринт»	п. 4.17
ТУ	Шпатлевка «Кронос-спринт»	п. 4.17
ТУ	Эмаль УРЕТАЛ воднодисперсионная. Технические условия	п. 4.17
ТУ 234-02	Шпатлевка «Кронос-спринт»	п. 4.17

167

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ТУ 02	Эмаль АС-1280 алкидноакриловая	п. 4.17
ТУ 02	Грунтовка ПФ-0294	п. 4.17
ТУ 02	Эмаль ПФ-1315 алкидная различных цветов	п. 4.17
ТУ	Эмаль «Кронос-ЖД». Технические условия	п. 4.17
ТУ	Эмаль КО-8101 кремнийорганическая. Технические условия	п. 4.17
№9Ц от 04.04.97	Приказ о введении новой системы технического обслуживания и ремонта пассажирских вагонов. (Действует с указанием МПС России от 19.12.97 № 000у)	Введение
№ 2 МПС России от 17.01.02 г.	Приказ об увеличении межремонтного пробега пассажирских вагонов	Введение, п. 4.1.11.2
424 ПКБ ЦВ	Вагон типа «СТ». Руководство по деповскому ремонту	Введение
009 ПКБ ЦЛ-98 РД	Вагон пассажирский купейный с кондиционированием воздуха модель 61-820 К. Руководство по деповскому ремонту	Введение, п. 4.16.1.1
019ПКБЦЛ-01 РД	Вагоны пассажирские купейные с кондиционированием воздуха моделей 61-4179, 61-4174, 61-4186. Руководство по деповскому ремонту	Введение, п. 4.16.1.1
007 ПКБ ЦЛ-98 РД	Тележка двухосная тип ТВЗ-ЦНИИ-М. Руководство по де­повскому ремонту	п. 4.1.11.2, п. 4.1.12.14
007 ПКБ ЦЛ-98 РЭ	Вагон пассажирский. Вкладыш из композиционного материала опорного скользуна надрессорной балки тележки КВЗ-ЦНИИ. Руководство по эксплуатации	п. 4.1.11.2
Р99.4000.000 РЭ	Окна для пассажирских вагонов. Руководство по эксплуатации	п. 4.8.2.8
ВО.12.00.00.00-01 РЭ	Окна для пассажирских вагонов. Руководство по эксплуатации, паспорт	п. 4.8.2.9

168

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ФКГП 45.00.000-99 РЭ	Окна алюмопластмассовые для пассажирских вагонов. Руководство по эксплуатации	п. 4.8.2.8
4065.33.000РЭ	«Гидравлический гаситель колебаний 4065.33., 4065.33.200). Руководство по эксплуатации»	п.4.1.12.15
/8	Руководство по ремонту тормозного оборудования на вагонах международного сообщения	п. 4.2.3
РВ21 07-89 ПКТБ	Руководство по ремонту облицовки внутренних поверхностей пассажирских вагонов из декоративного бумажно-слоистого пластика	п. 4.6.6, п. 4.7.1.4
РВ ПКТБ ЦТВР	Руководство по ремонту пластмассовой обивки полумягкой и мягкой мебели ЦМВ	п. 4.7.1.4
030 ПКБ ЦЛ-03 РК	Электрическое оборудование пассажирских вагонов. Руководство по ремонту	п. 3.8, п. 4.10.9
№ 000 ПКБ ЦВ	Холодильное оборудование пассажирских вагонов. Руководство по ремонту	п. 4.16.1.1
014 ПКБ ЦЛ - 01 РЭ	Термоэлектрические холодильники пассажирских вагонов. Руководство по ремонту	п. 4.16.1.3
ЛТУКВ ПВ.00.00.00.000 РЭ	Установка кондиционирования воздуха пассажирских вагонов УКВ-ПВ. Руководство по эксплуатации	п. 4.16.1.1
УКВ-31 РЭ	Установка кондиционирования воздуха пассажирских вагонов УКВ-31. Руководство по монтажу и эксплуатации	п. 4.16.1.1
УКВ-31 РА	Установка кондиционирования воздуха пассажирских вагонов УКВ-31. Руководство по ремонту	п. 4.16.1.1
ДГИЛ.443.157.001РЭ	Система подготовки питьевой воды СППВ-01-110В. Руководство по эксплуатации	п. 4.16.1.1

169

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
038ПКБЦЛ-04РД	Редукторно-карданные приводы вагонных генераторов пассажирских ЦМВ. Руководство по ремонту	п. 4.14.1
РД 32 ПКБ ЦЛ 002-96	Вагоны пассажирские ВЛАБ габарита РИЦ постройки г. г. Временное руководство по деповскому ремонту (ДР)	Введение
031 ПКБЦЛ-03РД	Вагоны пассажирские моделей 61-4170, 61-4188, 61-4189 постройки ТВЗ. Руководство по деповскому ремонту	Вводная часть
КШМС.2200 ТУ-ЛУ	Комплект «Экотол-ВАК». Руководство по эксплуатации	п. 4.9.4.1
00ШПКБЦЛ-02РД	Вагоны пассажирские цельнометаллические. Временное руководство по деповскому ремонту комплекса экологи чески чистого туалета «Экотол-В»	п. 4.9.4.1
	Вакуумная система туалетов ЭВАК-2000Р ИЭ и ТО	п. 4.9.4.1
НТ-0200 РЭ	Вагоны пассажирские. Поводок тележки. Руководство по эксплуатации.	П. 4.1.8.6
ТУ 081 ПКБЦВ	Руководство по деповскому ремонту привода подвагонного генератора	п. 4.14.1
№ 000 ЦЛ-90 РД	Положение о вагонах с видео — салонами	Введение
ЦВ/64	Правила техники безопасности и производственной санитарии при техническом обслуживании и ремонте вагонов	п. 2.1
ЦТВР/4665	Правила техники безопасности и производственной санитарии для окрасочных цехов и участков предприятий железнодорожного транспорта	п. 4.17.2
ПОТРМ РД 153-34.0-03.150-00	Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок	п. 2.2

170

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ТОИР-32-ЦЛ-800-00	Типовая инструкция по охране труда осмотрщика вагонов и слесаря по ремонту подвижного состава в пассажирском хозяйстве	п. 2.1
ЦЭУ/4826	Сборник нормативных документов по управлению охраной труда на железнодорожном транспорте	п. 2.1
ЦУО/112	Правила пожарной безопасности на железнодорожном транспорте Российской Федерации	п. 2.2, п. 4.17.2
ГУПО МВД СССР	Правила пожарной безопасности при проведении сварочных и других огневых работ на объектах народного хозяйства	п. 2.1
ППБ-01-93	Правила пожарной безопасности в Российской Федерации	п. 2.1
ВНПБ-03	Ведомственные нормы пожарной безопасности. Вагоны пассажирские. Требования пожарной безопасности	п. 2.2
Санитарные правила СП 2.5.1198-03	Санитарные правила по организации пассажирских перевозок на железнодорожном транспорте	п. 2.1
РД 32 ЦЛ-007-89	Методика выполнения измерений переходных площадок безбуферных устройств и буферов пассажирских вагонов при деповском ремонте	п. 4.4.5.1
РД 32 ЦЛ 017-90	Методика выполнения измерений при деповском ремонте редукторно-карданных приводов вагонных генераторов	п. 4.14.3
РД 32 ЦЛ 002-95	Метрологический надзор за средствами измерений и СДК на предприятиях пассажирского хозяйства	п. 1.1.8
РД 32 ЦЛ 004-96	Методика выполнения измерений тележек пассажирских вагонов при деповском ремонте	п. 4.1.1.7

171

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
РД32ЦЛ015-03	Положение об аттестации отделения по ремонту редукторно-карданного привода	п.1.1.2
РД 32 ЦЛ 016-03	Положение об аттестации контрольных пунктов автосцепки пассажирских вагонных депо (КПА)	п.1.1.2
РД 32 ЦЛ 017-03	Положение об аттестации производственного участка по ремонту и техническому обслуживанию электрического и холодильного оборудования	п.1.1.2
РД 32 ЦЛ 018-03	Положение об аттестации производственного участка по ремонту и техническому обслуживанию гидравлических гасителей колебаний пассажирских вагонов в депо, ПТО	п.1.1.2
РД 32 ЦЛ 01-03	Положение об аттестации контрольных пунктов автотормозов и автоматных отделений пассажирских вагонных депо (АКП)	п.1.1.2
Указание № Л-2100у от 12.09.99г.	«Положение об аттестации колесно-роликовых участков вагонных депо»
РД 32.	Контроль неразрушающий приемочный. Колеса цельнокатаные, бандажи и оси колесных пар подвижного состава. Технические требования	Введение
РД 32.	Феррозондовый метод неразрушающего контроля деталей вагонов	п. 3.7, п. 4.1.8.7
РД 32.	Вихревой метод неразрушающего контроля деталей вагонов	п. 3.7, п. 4.1.8.7
РД 32.	Магнитопорошковый метод неразрушающего контроля деталей вагонов	п. 3.7, п. 4.1.8.7
РД 32.	Неразрушающий контроль деталей вагонов. Общие положения	п. 3.7
РД 07.09-97	Руководство по комплексному ультразвуковому контролю колесных пар вагонов	п. 3.7

172

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ЦЛ-201-03	Инструкция по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов	п. 3.10, п. 4.1.13
№ 000-90 ПКБЦВ	Технические указания по деповскому и капитальному ремонту буферных комплектов и концевых балок пассажирских вагонов в вагонных депо железных дорог и ВРЗ и техническому содержанию буферных комплектов в эксплуатации	п. 4.4.1.1
031/ПКБЦВ	Инструкция по ремонту деревянных изделий грузовых и пассажирских вагонов	п. 3.12
ЦВРК-6	Инструкция по организации ремонта колесных пар в вагоно-колесных мастерских и вагонных депо	п. 4.1.3.1
№ ЦВ-3429	Инструкция по осмотру, освидетельствованию, ремонту и формированию вагонных колесных пар	п. 4.1.3.1
	Инструктивные указания по экслуатации и ремонту вагонных букс с роликовыми подшипниками	п. 4.1.4.1
ЦВ-ЦЛ-945	Инструкция по ремонту тормозного оборудования вагонов	п. 4.2.1
№ 000 ПКБЦВ	Инструкция на ремонт и испытание воздухораспределительной системы КЕ вагонов международного сообщения	п. 4.2.3
№ 000ТЖБЦВ	Инструкция на ремонт и испытание противоюзных устройств вагонов международного сообщения	п. 4.2.3
ЦВ-ВНИИЖТ-494	Инструкция по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог Российской Федерации	п. 4.3.1
Л8.25200.023	Технологическая инструкция. Поглощающий аппарат Р-5П	п. 4.3.1

173

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ТИ .31-95	Технологический процесс плазменной наплавки корпусов автосцепок пассажирских вагонов порошками износостойких сплавов	п. 4.3.6
ТИ ВНИИЖТ-0501/3-99	Упрочнение деталей пассажирских вагонов газотермическим напылением и наплавкой. Технологическая инструкция	п. 4.3.6
ТИВНИИЖТ	Упрочнение элементов автосцепного устройства газопорошковой наплавкой на пропане. Технологическая инструкция	п. 4.3.6
ТИВНИИЖТ-0502/7-01	Восстановление деталей подвижного состава типа «Вал» газотермическим напылением	п. 4.2.5
ТИ ЦТ-ЦВ-ЦЛ-590	Инструкция по восстановлению и упрочнению индукционно-металлур-гическим способом деталей узлов трения подвижного состава	п. 4.3.6
№ 000 ПКБ ЦВ	Инструкция по окраске вагонов и контейнеров в депо	п. 4.3.7
ЦТВР	Технологическая инструкция по ремонту резиновых суфле методом вулканизации	п. 4.4.3.5
№ 000 ПКБ ЦВ	Инструкция по применению полимеров при ремонте пассажирских вагонов	п. 4.6.9 1
ТИ-ЦЛПВ-1	Технологическая инструкция по наружной и внутренней обмывке кузовов пассажирских вагонов	п. 4.17.1
ЦЛ-ЦУО/448	Инструкция по обеспечению пожарной безопасности в вагонах пассажирских поездов	п. 2.2, п. 4.17.2
№ 000 ПКБ ЦВ	Инструкция на проведение сварочных и малярных работ при перенумеровании вагонов	п. 4.17.21

174

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
ЦЛ/4523	Инструкция о порядке оформления документов при пересылке порожних пассажирских вагонов парка МПС	п. 3.2
ПГ-311.000-ЭР	Инструкция по установке, эксплуатации техническому обслуживанию и ремонту привода типа АСТ-32 вагонного генератора мощностью 32кВт для вагонов с кондиционированием воздуха	п. 4.14.2
№ 000-05 ЦДД	Руководство по техническому обслуживанию, ремонту, контролю и испытанию гидравлических и фрикционных гасителей колебаний пассажирских вагонов	п. 4.1.12.1
Фирма Хагенук (Германия)	Инструкция по профилактике. Компактный кондиционер тип прибора S81B	п. 4.16.1
Фирма Хагенук (Германия)	Компактный кондиционер. Прибор типа S93G. Технические условия	п. 4.16.1
ТК-66	Технологический процесс ремонта входных фартуков подножек пассажирских ЦМВ	п. 4.4.4.7
ТК93	Комплект технологических документов ремонта сваркой обустройств внутреннего оборудования пассажирских ЦМВ	п. 4.5
ТК181	Комплект документов на типовой технологический процесс ремонта пассажирских вагонов. Переходные площадки, безбуферные устройства и буферные комплекты пассажирских вагонов	п. 4.4.1.1
Л8.01201.002 ТК-10	Комплект документации на типовой технологический процесс деповского ремонта цельнометаллических пассажирских вагонов	п. 4.2.1

175

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
Л8.01200.010 ТК-18	Комплект документов на типовой технологический процесс деповского ремонта цельнометаллических вагонов. Поглощающий аппарат Р-2П	п. 4.3.1
Л8.01200.0015 ТК-23	Комплект документов на типовой технологический процесс деповского ремонта цельнометаллических пассажирских вагонов. Автосцепное устройство, винтовая упряжь	п. 4.3.1
ТП-ЦЛПВ-33/1	Типовой технологический процесс деповского окрашивания пассажирских вагонов	п. 4.17.1
ТП-ЦЛПВ-33/3	Типовой технологический процесс окрашивания пассажирских вагонов со сроком службы покрытия в эксплуатации не менее 3-х лет	п. 4.17.1
ТП-ЦЛПВ-33/4	Типовой технологический процесс окрашивания пассажирских вагонов с использованием лакокрасочных материалов повышенной долговечности	п. 4.17.1
13-ЦВА	Типовой технологический процесс ремонта автосцепного оборудования	п. 4.3.1
.01002	Комплект документов на технологический процесс индукционно-металлургического способа наплавки деталей автосцепного устройства	п. 4.3.6
№ 000 ПКБ ЦВ	Типовое положение о производственном участке ремонта и технического обслуживания гидравлических гасителей колебаний пассажирских вагонов в вагоном депо	п. 4.1.12.1
ПКБ ЦВ	Детали грузовых и пассажирских вагонов. Методика испытания на растяжение	п. 3.9, п. 4.1.8.7

176

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
РТМ 32 ЦВ 1-29-87	Пружины и рессоры рессорного подвешивания пассажирских вагонов. Типы и размеры	п. 4.1.5.2
РТМ 32-ЦВ-206-87 РТМ 32-ЦВ-207-80	Резиновые изделия, применяемые на пассажирских, грузовых и рефрижераторных вагонах железных дорог 1520 мм: формовые и шприцевые изделия изделия из листовой резины	п. 4.1.11.7, п. 4.7.3.16
№ 000 ПКБ ЦВ	Стенд для испытания гидравлических гасителей колебаний конструкции ПКБ ЦВ. Технические условия	п. 4.1.12.1
№ 000 ПКБ ЦВ	Систематизация обозначений и перечень неисправностей деталей и сборочных единиц гидравлического гасителя колебаний пассажирских вагонов производства КВЗ	п. 4.1.12.1
ЦЛ-ЦП-ЦВ-47|0	Положение о заводских инспекциях главных управлений: пассажирского, пути и вагонного хозяйства на заводах МПС	п. 5.1.2
ЦВ/281	Положение о приемщиках вагонов в вагонных депо железных дорог Российской Федерации	п. 5.1.2
ЦВ/3741	Положение о фирменном пассажирском поезде	Введение
	Стенд «Энга» для испытаний гасителей колебаний КВЗ-ЛИИЖТ. Руководство по эксплуатации	п. 4.1.12.15
СА-3.00.00РЭ	Стенд для испытаний гидравлических гасителей колебаний	п. 4.1.12.15
СГИГ-05.00	Программа аттестации стенда гармонических колебаний гидрогасителей тягового подвижного состава СГИГ	п. 4.1.12.15

177

Обозначение документа	Наименование документа	Номер пункта, подпункта Руководства
Т180.00сб	Альбом чертежей технологической оснастки и технологических карт по ремонту гидравлических гасителей колебаний вагонов	п.4.1.12.1
Т151.00сб	Технологическая оснастка для ремонта гидроамортизаторов	п. 4.1.12.1
	Единая система защиты от коррозии и старения (ЕСЗКС)	п. 4.17.2
RAL	Международная картотека цветов и эталонов	п. 4.17.9
№ 000 ПКБ ЦВ	Альбом «Схемы размещения новых номеров на вагонах»	п. 4.17.21
№ 000-01 ПКБ ЦЛ	Альбом «Знаки и надписи на вагонах пассажирского парка железных дорог РФ колеи 1520мм»	п. 4.17.21
ПО -2003	Рекомендуемый перечень оборудования и средств механизации для операции окраски при деповском ремонте пассажирского подвижного состава	п. 4.17.1
0078-04 ПКБ ЦЛ	Информационно-технический справочник импортозамещения запасных частей и узлов пассажирских вагонов	1.1.7
П -02.	«Рекомендуемый перечень оборудования и средств механизации для операций подготовки поверхности и окрашивания при деповском ремонте пассажирского подвижного состава»	4.17.1
	Сборник официальных материалов по охране водных ресурсов на железнодорожном транспорте.	4.9.3.28

178

Приложение А

(обязательное)

ПЕРЕЧЕНЬ

цельнометаллических пассажирских вагонов колеи 1520 мм,

на которые распространяется настоящее Руководство

Тип вагона

ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ПАССАЖИРСКИЕ ВАГОНЫ ОБЩЕСЕТЕВОЙ ЭКСПЛУАТАЦИИ

Купейные

Некупейные

Вагоны-рестораны

Межобластные

Габарита РИЦ, мягкие и СВ

Вагоны дизель-электростанции

Багажные, почтовые, почтово-багажные, вагоны для спецконтингента

ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ ПАССАЖИРСКИЕ ВАГОНЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Вагоны служебные

Вагоны специально-технические

СПЕЦИАЛЬНЫЕ ВАГОНЫ

ВАГОНЫ ОРГАНИЗАЦИЙ И ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

179

Приложение Б

(ссылочное)

Параметры пружин центрального и буксового подвешивания тележек колеи 1435 мм вагонов габарита РИЦ

Тип и назначение пружин тележек колеи 1435 мм вагонов габарита РИЦ	Номер пружины на схеме	Число пружин на тележке	Номинальные размеры, мм	Число витков	Пробная нагрузка, Н (кгс)	Рабочая статическая нагрузка, Н (кгс)	Высота пружины под рабочей статической нагрузкой, мм
Диаметр прутка	Средний диаметр пружины	полное	рабочее
С кондиционированием воздуха
Внутренняя буксового подвешивания	1	4	16	108±2	5,4	3,9	7000 (700)	2400 (240)	138+2─3
Наружная буксового подвешивания	2	3	36	160±2,6	6	4	45600 (4560)	26500 (2650)	252+2─4
То же	3	1	36	160+2,6	6	4	48000 (4800)	29000 (2900)	252+2─4
Внутренняя центрального подвешивания	4	4	20	115±2	12	10	11700 (1170)	6500 (650)	325+2─6
Средняя центрального подвешивания	5	4	30	170±2,6	8	6	29450 (2945)	16000 (1600)	325+2─6
Наружная центрального подвешивания	6	1	40	240±3	6,25	4,25	41400 (4140)	22000 (2200)	325+2─6
Тоже	7	2	40	240±3	6,25	4,25	46300 (4630)	27000 (2700)	325+2─6

180

Тип и назначение пружин тележек колеи 1435 мм вагонов габарита РИЦ	Номер пружины на схеме	Число пружин на тележке	Номинальные размеры, мм	Число витков	Пробная нагрузка, Н(кгс)	Рабочая статическая нагрузка, Н (кгс)	Высота пружины под рабочей статической нагрузкой, мм
Диаметр прутка	Средний диаметр пружины	полное	рабочее
Наружная центрального подвешивания	8	1	40	240±3	6,25	4,25	50350 (5035)	31000 (3100)	325+2─6
Без кондиционирования воздуха
Внутренняя буксового подвешивания	12	4	16	108±2	5,4	3,9	7	2400 (240)	138+2─3
Наружная буксового подвешивания	1	1	36	160±2,6	6	4	41400 (4140)	23000 (2300)	252+2─4
Тоже	11	2	36	160±2,6	6	4	43750 (4375)	25000 (2500)	252+2─4
ÛÛ	7	1	36	160±2,6	6	4	46	27500 (2750)	252+2─4
Внутренняя центрального подвешивания	6	4	20	115+2	12	10	11200 (1120)	6000 (600)	325+2─6
Средняя центрального подвешивания	10	1	30	170±2,6	8	6	26450 (2645)	13000 (1300)	325+2─6
Тоже	5	2	30	170±2,6	8	6	28000 (2800)	14500 (1450)	325+2─6
ÛÛ	9	1	30	170±2,6	8	6	30500 (3050)	17000 (1700)	325+2─6

181

Тип и назначение пружин тележек колеи 1435 мм вагонов габарита РИЦ	Номер пружины на схеме	Число пружин на тележке	Номинальные размеры, мм	Число витков	Пробная нагрузка, Н (кгс)	Рабочая статическая нагрузка, Н (кгс)	Высота пружины под рабочей статической нагрузкой, мм
Диаметр прутка	Средний диаметр пружины	полное	рабочее
Наружная центрального подвешивания	4	1	40	240±3	6,25	4,25	41400 (4140)	22000 (2200)	325+2─6
Тоже	3	2	40	240+3	6,25	4,25	44350 (4435)	25000 (2500)	325+2─6
ÛÛ	8	1	40	240+3	6,25	4,25	46300 (4630)	27000 (2700)	325+2─6

182

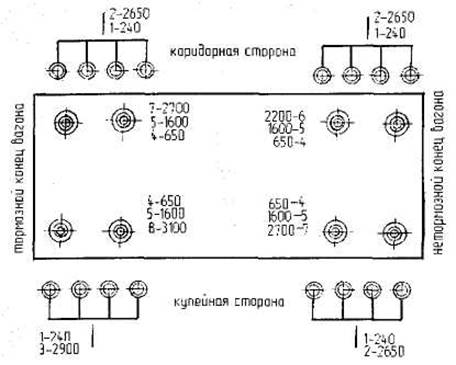

Схема расположения пружин тележки колеи 1435мм 30-ти местного вагона с кондиционированием воздуха габарита РИЦ

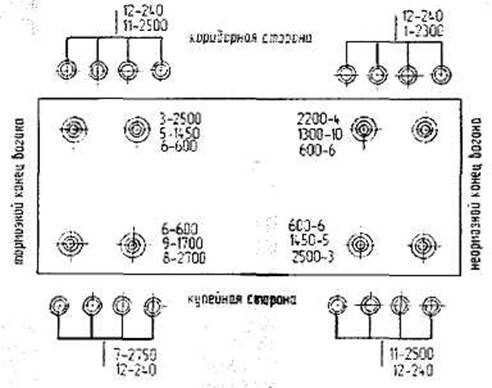

Схема расположения пружин тележки колеи 1435мм 30-ти местного вагона без кондиционированием воздуха габарита РИЦ

183

Приложение В

(обязательное)

Нормы допусков и износов составных частей и

деталей тележек пассажирских вагонов

Наименование составных частей, деталей и их измерений	Тип тележки	Размер по конструкторской документации, мм	Допустимый размер при выпуске из деповского ремонта, мм
Прогиб балок рамы тележ- ки в вертикальной и гори- зонтальной плоскостях	Все типы	Не более 5	не более 10
Износ шпинтонов по диаметру	ЦМВ КВЗ-5 КВЗ-ЦНИИ-1 (II) КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	80─0,2─0,6 65─0,2 67─0,2 67─0,2 67─0,2	76─0,2─0,6 61─0,2 63─0,2 63─0,2 63─0,2
Втулка шпинтонов (наруж- ный диаметр)	КВЗ-5 КВЗ-ЦНИИ-1 (II) КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	83─0,05 87+2,5 86+2,5 86+2,5	82─0,05 86+2,5 85+2,5 85+2,5
Износ заплечиков шпинто- на	ЦМВ КВЗ-5 КВЗ-ЦНИИ-1 (II) КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	166±1 225+1 169+1 169+1 170+1,25	не менее 162 не менее 222 не менее 166 не менее 166 не менее 166
Отклонение от перпендику лярности шпинтона относи тельно опорной плоскости	КВЗ-5 КВЗ-ЦНИИ	нет	не более 1
Клинья(сухари) фрикционные: -по толщине цилинд- рической поверхности -по конической по- верхности (износ)	КВЗ-ЦНИИ-1 (II) КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М КВЗ-5	12 12 12 40°	10 10 10 2
Наклонные поверхности трения колец (износ)	КВЗ-5 КВЗ-ЦНИИ-1 (II) КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	40°	3

184

Наименование составных частей, деталей и их измерений	Тип тележки	Размер по конструкторской документации, мм	Допустимый размер при выпуске из деповского ремонта, мм
Размеры верхних валиков центрального подвешивания по диаметру	ЦМВ КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М КВЗ-5 КВЗ-ЦНИИ-П	70─0,2─0,6 (под подвеску) 60─0,4 62+05 (под подвеску) 75─0,2─0,6 68±0,4 (под подвеску)	68─0,2─0,6 59─0,4 61+0,5 (под подвеску) 74─0,2─0,6 67+─0,4 (под подвеску)
Размеры опорных валиков и опорных шайб центрального подвешивания в местах контакта с серьгами	КВЗ-5 КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-II КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	37─1 37─1 50─1/40─1 50─1/40─1 50─1/40─1	35─1 35─1 48─1/38─1 48─1/38─1 48─1/38─1
Размеры опорных валиков центрального подвешивания в круглой части по диаметру	КВЗ-5 КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-И КВЗ- ЦНИИ-М ТВЗ-ЦНИИ-М	60─0,1─0,3 60─0,4─0,6 65─0,4─0,6 64,5─0,3	59─0,1─0,3 59─0,4─0,6 64─0,4─0,6 63,5─0,3
После переточки валиков согласно п.4.1.8	КВЗ-5 КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-П	59±0,1 59±0,1 64±0,1	58±0,1 58±0,1 63±0,1
Размеры между опорными поверхностями серег	КВЗ-5 КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-П КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	230±1 230±1 250±1,15 370±1,5 370±1,5	233±1 233±1 253±1,15 376±1,5 376±1,5
Толщина резиновых амортизаторов поводка	КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-П КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	40	37
Контрольный размер затяжки болтов амортизаторных блоков поводка	КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-Н КВЗ-ЦНИИ-М ТВЗ-ЦНИИ-М	110±1	110±1

185

Наименование составных частей, деталей и их измерении	Тип тележки	Размер по конструкторской документации, мм	Допустимый размер при выпуске из деповского ремонта, мм
Втулка в отверстиях для крепления гасителей колебаний (внутренний диаметр)	КВЗ-5 КВЗ-ЦНИИ-1 КВЗ-ЦНИИ-II	32+0,17 32+0,17	34+0,17 34+0,17
Опорные поверхности подпятников (по глубине)	ЦМВ КВЗ-5	30+1 30+1	35+1 35+1
Опорные поверхности пятников(по высоте)	ЦМВ КВЗ-5	40+1 40+1	33+1 33+1
Износ полушкворней в сборе	Все типы тележек	60±1,5	58±1,5

186

Приложение Г

(ссылочное)

Составы столярных грунтовок

(мастик - порозаполнителей)

Составные части	ГОСТ или ТУ	Процентное содержание по массе составных частей мастик-порозаполнителей
Клеевая	Лаковая	Олифная
Тальк или мел	ГОСТ ГОСТ	69,0	80,5	54,0
Охра	ГОСТ 8292-85	2,5	1,5	1,5
Уайт-спирит	ГОСТ 3134-78	-	4,0	7,0
Клей казеиновый (10% раствор)	ГОСТ 3056-90	28,5	-	-
Лак масляный ПФ-283	ГОСТ 5470-75	-	14	-
Олифа оксоль	ГОСТ 190-78	-	-	37,5

187

Приложение Д

(ссылочное)

Характеристика классов лакокрасочных покрытий

пассажирских вагонов по внешнему виду ГОСТ 9.032-74

Класс покрытий и его обозначение	Наименование показателей окрашиваемой поверхности	Нормы для получения однотонных, полуглянцевых и полуматовых покрытий
IV	Блеск Волнистость Потеки Разнооттеночность Шагрень Риски Штрихи	От 49 до 20% Не более 2,0 мм/м Не допускаются Не допускается Допускаются Допускаются Допускаются
V	Блеск Волнистость Потеки Разнооттеночность Шагрень Риски Штрихи	От 37 до 20% Не более 2,5 мм/м Допускаются отдельные Не допускается Допускаются Допускаются Допускаются
VI	Блеск Волнистость Разнооттеночность Шагрень Риски Штрихи	От 37 до 20% Не более 4,0 мм/м Допускаются Допускается Допускаются Допускаются
VII	Показатели внешнего вида не нормируются

188

Приложение Ж

(ссылочное)

Цвета эмалей и красок и область их применения при окрашивании

пассажирских вагонов

Окрашиваемые поверхности	Марки лакокрасочных материалов (эмали, краски)	Цвет
1 Наружные поверхности вагона*
Стены боковые и торцевые, суфле металлические	ПФ-1246, ПФ-1250ВС, ПФ-1286, ПФ-101, ПФ-ОД-15ВЖ, КРОНОС-ЖД, ПФ-1315, ПФ-115СВ, МИРАЛКИД-90, ПФ-188СВ, ПФ-188ЖТ, ТЕМАЛАК МЛ-90, АС-1280, ВД-АК-1309ЖТслакомВД-АК-1106**, АКРЭМ-металл с лаком АКРЭМ**	Зеленый
ПФ-101, ПФ-115 ЛЮКС. ПФ-1250ВС, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ. АС-1280	Вишневый
ПФ-115ПМ, ПФ-115СВ, ПФ-101, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПФ-СИБАТЕКС, МИРАЛКИД-90.	Синий
ПФ-СИБАТЕКС, ПФ-ОД-15ЖВ, ПФ-115СВ, ПФ-101, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ. КРОНОС СПРИНТ, АС-1280, ВД-АК-1309 ЖТ с лаком ВД-АК-1106**, АКРЭМ-металл с лаком АКРЭМ**	Серый, темно-серый, светлосерый
Декоративные полосы	ПФ-1246, ТЕМАЛАК МЛ-90, ПФ-1315, ПФ-188	Слоновая кость
ПФ-1250ВС, ПФК КРОНОС, ПФ-115СВ, ПФ-101, ПФ-1315, ПФ-188, МИРАЛКИД-90	Бежевый
ПФ-101, КРОНОС ЖД, ПФ-115СВ, ПФ-1315, ПФ-115ПМ, ПФК КРОНОС, ПФ-188СВ. ПФ-188ЖТ, ПФ ВЕГА ЖД	Желтый
Средняя часть крыши и свесы	ВД-АК-1309 ЖТ с лаком ВД-АК-1106**, АКРЭМ-металл с лаком АКРЭМ**. ПФ-1315, МИРАЛКИД-90, ПФ-188СВ, ПФ-188СВ, АС-1280, ПФК КРОНОС, ТЕМАЛАК МЛ-90. ПЕНТАКРИЛ ЖД. КО-8104, КО-8101	Темно-серый, серый
Металлическая арми-ровка наружных оконных рам и оконные рамы, имеющие потемнение оксидированного слоя	Лак ПФ-170 с добавлением алюминиевой пудры ПАП-1 или ПАП-2, эмали КО-8101, КО-8104	Бежевый, светло-серый

189

Окрашиваемые поверхности	Марки лакокрасочных материалов (эмали, краски)	Цвет
Поверхности аккумуляторных ящиков с внутренней стороны: - при установке щелочных батарей - при установке кислотных батарей	ЭП-773 ХВ-785	Черный Черный
Рамы вагонов, тележек, пол, переходные площадки, подножки, подвагонное оборудование. автосцепное и буферные устройства	ПФ-115 КРОНОС, ПФ-1246, АС-1280, ПФ-115ПМ, ПФ-115СВ, ПФ-1315, ПФ-188ЖТ, ПФ-188СВ, ТЕМАЛАК МЛ-90. ПФ ВЕГА ЖД, МИРАЛКИД-90, ПЕНТА-КРИЛ ЖД	Черный
Наружные решетки тамбурных дверей, не подлежащие полировке и хромированию	ПФ-1246, ПФ-1250ВС, ПФ-1286, ПФ-101, ПФ-ОД-15ВЖ, ПФ-115 КРОНОС, ПФ-115СВ, ПФК-КРОНОС. МИРАЛ- КИД-90, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПЕНТАКРИЛ ЖД, ТЕМАЛАК МЛ-90	Зеленый, синий, вишневый
Головки и подвески тормозных рукавов на вагонах с ЭПТ и на пролет- ной магистрали ЭПТ	ПФ-101, ПФ-115ПМ, П-115 КРОНОС, ПФ-115СВ, ПФ ВЕГА ЖД. ПФ-1315, АС-1280, ПФ-188СВ, ПФ-188ЖТ, ПФК КРОНОС	Красный
Сигнальные отростки замков автосцепки, концевые краны, стоп-краны, подвески и ручки отпускного клапана, головки и подвески тормозных рукавов	ПФ-101, ПФ-115ПМ, П-115 КРОНОС, ПФ-115СВ, ПФ ВЕГА ЖД, ПФ-1315, АС-1280, ПФ-188СВ. ПФ-188ЖТ, ПФК КРОНОС	Красный
Головки наливных труб и их кожухи	ПФ-1246, ПФ-1250ВС, ПФ-1286, ПФ-101, ПФ-ОД-15ВЖ, ПФ-115 КРОНОС, ПФ-115СВ, ПФК-КРОНОС. МИРАЛ-КИД- 90. ПФ-1315. ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПЕНТАКРИЛ ЖД, ТЕМАЛАК МЛ-90	Зеленый, синий, вишневый
Знаки и надписи на кузове, раме, тележках и других деталях	Белила цинковые густотертые. ПФ-115СВ, ПФ-1246, ПФ-101 ,ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПФ ВЕГА ЖД, ПФК КРОНОС, ТЕМАЛАК МЛ-90	Белый

190

Окрашиваемые поверхности	Марки лакокрасочных материалов (эмали, краски)	Цвет
Поручни входных дверей вагонов: - МС, СВ, фирменных - остальных	ЛакиПФ-170, ПФ-157
Эмали АС-1280, ПФ-1315	Кремовый
2 Внутренние поверхности вагонов
Потолки, стены и полки кладовых почтовых вагонов и грузовых помещений багажных вагонов	ПФ-СИБАТЕКС, ПФ-ОД-15ЖВ, ПФ-115СВ, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПФ ВЕГА ЖД	Светло-серый, серый
Потолки коридоров, купе, служебных помещений	АКРЭМ-металл, ВД-АК-1309 ЖТ, ПФ-115СВ, ПФ-1246, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, ПФ-1250ВС, АС-1280, ПФ ВЕГА ЖД, ПФ-115 КРОНОС, ПФК КРОНОС, ПЕНТАКРИЛ ЖД	Белый
Потолки и стены туалетов	ПФ-П5СВ, ПФ-1246, ПФ-101, ПФ-1315, ПФ-188СВ. ПФ-188ЖТ, АС-1280, ПФ ВЕГА ЖД, ПФК КРОНОС, ТЕМАЛАК МЛ-90 ПФ-1315, ПФ-188СВ. ПФ-188ЖТ, ПФ-1246, ТЕМАЛАК МЛ-90	Белый, Слоновая кость
Поверхности стен в по- мещениях и перегородки котельных отделений со стороны коридоров	ПФ-СИБАТЕКС, ПФ-115 КРОНОС, ПФ-1246, ПФ-115СВ, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ. АКРЭМ-металл. АС-1280, ВД-АК-1309 ЖТ, ПФК КРО- НОС, КРОНОС СПРИНТ	Светло-бежевый, светло-серый, серо-голубой
Поверхности стен в котельном отделении и оборудование внутри котельных	КО-8101, КО-8104 (без грунтовки) ПФ-115 КРОНОС, ПФ-1246. ПФ ВЕГА ЖД, ПФ-188СВ, ПФ-188ЖТ. АС-1280, ПФ-1315, ПФК КРОНОС	Серый, светло- серый
Металлическая фурни- тура, не подлежащая полировке и хромированию	ПФ-1250ВС, ПФК КРОНОС, ПФ-115СВ, ПФ-115 КРОНОС, ПФ-1246, ПФ ВЕГА ЖД, ПФ-1315, АС-1280, МИРАЛКИД-90, ПЕНТАКРИЛ ЖД. ТЕМАЛАК МЛ-90	Бежевый

191

Окрашиваемые поверхности	Марки лакокрасочных материалов (эмали, краски)	Цвет
Рундуки снаружи и внутри, нижняя труба отопления, нижняя рас кладка рундуков (плинтусы)	ПФ-СИБАТЕКС, ПФ-ОД-15ЖВ, ПФ-1315, ПФ-115 КРОНОС, ПФ-1246. ПФ ВЕГА ЖД. ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПФ-115СВ. ПФ-101. ПФК КРОНОС, ПЕНТАКРИЛ ЖД, ТЕМАЛАК МЛ-90, МИРАЛКИД-90	Коричневый, серый,
Верхняя труба отопления	ПФ-1250ВС, ПФК КРОНОС, ПФ-115СВ, ПФ-115 КРОНОС, ПФ-1246. ПФ ВЕГАЖД. ПФ-1315, АС-1280, МИРАЛКИД-90, ПЕНТАКРИЛ ЖД. ТЕМАЛАК МЛ-90	Бежевый,
ПФ-СИБАТЕКС, ПФ-ОД-15ЖВ, ПФ-115СВ, ПФ-1315, ПФ-188СВ, ПФ-188ЖТ, АС-1280, ПФ ВЕГА ЖД	Серый
Листы под трубами	Лак ПФ-170 с добавлением ПАП-1 или ПАП-2	Серебристый
АС-1280, ПФ-1315	Светло-коричневый, коричневый
Поверхности водяных баков и баков силового оборудования с наружной стороны с внутренней стороны	АКРЭМ-металл, ВД-АК-1309 ЖТ, ПФ-115СВ, ПФ-115 КРОНОС, ПФ-1246, ПФК КРОНОС. ПФ ВЕГА ЖД, ПФ-188СВ, ПФ-188ЖТ, ПФ-1315, АС-1280. ПЕНТАКРИЛ ЖД	Серый, светло-серый
ХС-710
Поверхности холодильных шкафов поддонов, решеток	ХС-769П	Белый
Кипятильники	КО-8101.КО-8104	Белый, слоновая кость
Лак ПФ-170+15% ПАП-1 или ПАП-2, ПФ-115+15% ПАП-1 или ПАП-2
Детали вентиляционной системы, не подлежащие оцинковке	ПФ-115 КРОНОС. ПФ-1246. ПФ-115СВ, ПФК КРОНОС, ПФ-188, ПФ-1315. АС-1280, ПФ ВЕГА ЖД, МИРАЛКИД-90, ПЕНТАКРИЛ ЖД, ТЕМАЛАК МЛ-90	Белый, слоновая кость

192

Окрашиваемые поверхности	Марки лакокрасочных материалов (эмали, краски)	Цвет
Пол вагона (линолеум)	ПФ-115 КРОНОС, ПФ-1246, ПФ-115СВ, ПФК КРОНОС, ПФ-188, ПФ-1315, АС-1280, МИРАЛКИД-90, ПЕНТА-КРИЛ ЖД, ТЕМАЛАК МЛ-90	Коричневый
Внутренние поверхности электрораспределитель­ных ящиков, щитов	ГФ-92ХС, ГФ-92ХК	Серая
Примечание: * Перед нанесением покрывных лакокрасочных материалов зашпатлеванная поверхность кузова и поверхность с сохранившимся лакокрасочным покрытием покрывается грунтовками; ** Третий слой воднодисперсионных эмалей наносится с воднодисперсионными лаками в соотношении 1:9.

193
