Номер пары	Цвет: основной/полоски
	Основной вариант	Альтернативный вариант
	Прямой (Tip)	Обратный (Ring)	Прямой (Tip)	Обратный (Ring)
1	Белый/синий	Синий	Зеленый	Красный
2	Белый/оранжевый	Оранжевый	Черный	Желтый
3	Белый/зеленый	Зеленый	Белый	Синий
4	Белый/коричневый	Коричневый	Оранжевый	Коричневый

укладываются в основание (wiring block) — пластмассовую линейку с прорезями. После укладки всех проводов и забивки их ударным инструментом (с отсечением лишних кончиков) надевается блок коннекторов (connection block). Блок коннекторов содержит несколько пар ножевых контактов, которые при установке врезаются в изоляцию уложенных проводов А, обеспечивая надежный контакт. Таким образом, мы имеем сверху ряд свободных прорезей коннекторов для проводов В, а оконцованные провода А остаются снизу и практически недоступны для перемонтажа. Блок коннекторов на основании фиксируется рядом круглых зацепов, и снять его с собранной панели без специального инструмента, не поломав, затруднительно. Блоки коннекторов обычно собираются параллельными рядами (см. рис. 3.21), между парами рядов в прозрачных пластиковых держателях устанавливаются маркировочные шильдики. Шильдики прикрывают нижние (стационарные) кабели от посторонних глаз и случайных воздействий. Сверху в прорези блока коннекторов тем же ударным инструментом забиваются провода В второго кабеля, или кроссировочные провода (перемычки). Коннекторы SIIO позволяют присоединять как одножильные, так и многожильные провода калибров 22-26 AWG (диаметр проводника 0,64-0,4 мм). Шаг контактов стандартизован — 0,15" (3,81 мм), что позволяет использовать инструмент с насадками для групповой заделки нескольких пар проводов.

3.3.2. Соединительная аппаратура

Соединительная аппаратура обеспечивает возможность подключения к кабелям, то есть предоставляет кабельные интерфейсы. Для витой пары имеется широкий ассортимент коннекторов, предназначенных как для неразъемного, так и разъемного соединения проводов, кабелей и шнуров. Из неразъемных коннекторов распространены соединители типов SIIO, S66 и Krone, являющиеся промышленными стандартами. Среди разъемных наиболее популярны стандартизованные модульные соединители (RJ-II, RJ-45 и др.). Встречаются и коннекторы фирмы IBM, введенные с сетями Token Ring, а также некоторые специфические нестандартизованные коннекторы. Многопарные кабели часто соединяют 25-парными разъемами Telco (RJ-21). Для соединения кабелей и проводов в муфтах применяют различные сплайсы (клеммники). Большинство коннекторов устанавливаются без применения пайки и по принципу обеспечения контакта относятся к классу ID С (Insulate Displacing Connector — соединитель, смещающий изоляцию). Для оконцовки изоляция с проводов не снимается — она смещается во время заделки самими ножами контактов коннектора. Процедура заделки (оконцовки) проводов в коннекторы типов SIIO, S66, Krone и подобных с помощью специальных ударных инструментов (см. 3.3.4) называется также и забивкой (punch down), а блоки с этими коннекторами называются PDS (Punch Down System).

К соединительной аппаратуре относятся и различные адаптеры, позволяющие стыковать разнотипные кабельные интерфейсы.

Коннекторы типов SIIO и S210

Коннекторы типа SIIO, или просто «110», в полном варианте предназначены для соединения в одну цепь двух проводов. Представление о конструкции коннектора дает рис. 3.20, а. Провода А (обычно это провода стационарных кабелей)

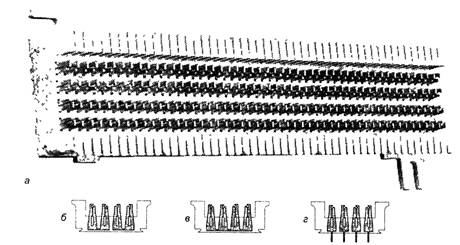

Рис. 3.20. Коннектор ножевого типа: а — устройство, б — блок SIIO, в— блок S210, г — блок SIIO для установки на печатную плату. 1 — основание для укладки проводов, 2 — ножевой контакт, 3 — корпус блока коннекторов, 4 — экранирующий обод (только у S210)

Обычно коннекторы типа SIIO отвечают требованиям категории 5. Лучшие Характеристики (по NEXT и согласованию импеданса)«,имеют коннекторы ^2^0 — вариация на тему SIIO для удовлетворения требованиям категории 6. 'Здесь вместо равномерного расположения контакты каждой пары сближены, но расстояние между парами увеличено (средняя плотность контактов сохрани-1^ось)и между ними введены. металлические разделительные ободки (рис. 3.20, б). ^Как ни странно, эти перегородки ни с чем неэлектрически не соединяются (бло-Ц^коннекторов 210 предназначены для кабелей UTP).

Нижний ножевой контакт у коннектора типа SIIO может и отсутствовать — такие коннекторы устанавливаются на печатные платы (рис. 3.20, в). У них для проводов остается лишь верхний ряд, а снизу контакты соединяются другими элементами — печатными проводниками. В таком виде SIIO-коннекторы применяются в сочетании с модульными розетками рабочих мест и коммутационных панелей. Провода стационарной проводки в этом случае заделываются в верхний ряд коннекторов.

Блоки коннекторов выпускаются на 2, 3, 4 или 5 пар проводов (по 4, 6, 8 и 10 ножей соответственно). Заметим, что п-парный блок позволяет соединить п пар проводов А с /7 парами проводов В. Выступы на верхнем крае имеют цветовую маркировку пар, правильная раскладка проводов для 4-парного блока приведена на рис. 3.60. Для 2-парных цвета соответстЁуют парам 1, 2 или 3,4; для 3-, 4- и 5-парных — первым 3-5 цветам из табл. 3.6. Для защиты от пыли и дополнительной фиксации верхних проводов на коннекторы можно надевать защитные колпачки (рис. 3.39 на стр. 107). Этими колпачками можно пользоваться и для заделки проводов (если нет инструмента).

Основания для укладки проводов выпускаются на число пар, кратное 25 (емкость одного ряда при длине 216 мм). Гребенка имеет разметку — риски, нанесенные через 5 пар, что не очень удобно при раскладке обычных 4-парных кабелей. Типовой 50-парный блок (рис. 3.21) имеет размеры около 43х216 мм в плане лри глубине 36 мм, таким образом, пара блоков, установленных рядом, вписывается в габарит IU (высота около 45 мм) монтажной стойки формата 19". Для настенной установки (не в стойку 19") выпускаются блоки с ножками (with legs), габариты которых (длина и глубина) несколько больше. Ножки нужны для того, чтобы кабели ряда А можно было заводить снизу (в 19" панелях они пропускаются через прорези в панелях). Блоки коннекторов SIIO традиционно устанавливают горизонтально. Выпускаются и блоки с крепежом в стиле коннекторов 66 для вертикальной установки.

Рис. 3.21. 50-парный блок типа SIIO: 1— основание для укладки проводов, 2 — 4-парный блок коннекторов, 3 — шильдик, 4 — окна для кабелей

Типовое применение блоков коннекторов SIIO и S210 — кросспанели, соединяющие «вертикальные» (многопарные) и «горизонтальные» (индивидуальные абонентские) кабели (в телефонии). Здесь на нижний ряд одной группы коннекторов разделываются горизонтальные кабели, другой группы — вертикальные. Кросс-соединения выполняются с помощью перемычек — отрезков проводов витая пара, соединяющих верхние коннекторы соответствующих кабелей.- Применительно к сетям передачи данных через 50-парные блоки коннекторов SIIO мо-

жет быть выполнен переход от стационарной части разводки к относительно мобильной ее части в точках перехода (ТР, см. главу 5).

Блоки SIIO могут использоваться и в качестве коммутационных панелей. В этом случае стационарные кабели, как обычно, разводятся на нижние контакты. Коммутационные шнуры (patch cord) должны оканчиваться вилкой SIIO Patch Plug (рис. 3.22). Эти вилки легко (и многократно) устанавливаются на шнуры в «полевых условиях» — провода укладываются в прорези ножевых контактов и прижимаются крышкой. Вилки выпускаются на 1, 2, 3, 4 и 5 пар контактов. Коммутационные шнуры на таких вилках могут удовлетворять категории 5е. Для коннекторов S210 имеются аналогичные вилки (только 4-парные), шнуры на них будут удовлетворять категории 6. Несмотря на то, что вилки для SIIO и S210 в несколько раз дороже обычных модульных вилок, в целом стоимость такой коммутационной панели вместе со шнурами может оказаться ниже традиционной, снабженной модульными розетками. Плотность портов довольно высокая — на панели 19" высотой IU размещается два 50-парных блока SIIO, что при обычных 4-парных портах позволяет иметь 24 порта (по 2 пары на каждом блоке остаются неиспользуемыми). В отличие от модульных коммутационных панелей аналогичной плотности, здесь весь монтаж производится спереди панели, установленной раз и навсегда. Кроме того, на вилках и шильдиках блока довольно много места для маркировки (модульные вилки маркировать практически негде). Недостатком является довольно большая глубина — вилка SIIO, установленная на блок, имеет высоту около 8 см относительно плоскости панели (а еще нужно место для укладки коммутационных шнуров). Обычная модульная вилка выступает на высоту всего 2,5-4 см (в зависимости от длины колпачка).

Рис. 3.22. Вилки типа SIIO: 1— корпус, 2 — крышка, 3 — ножевые контакты

Для коннекторов SIIO выпускают тестовые адаптеры — вилка на 2, 3 или 4 иары контактов, соединенная с Модульной розеткой по одной из схем разводки ^см. рис. 3.37 на стр. 104). Тестовый адаптер может устанавливаться на коннек-^Ор как со свободной верхней частью, так и с заделанньши Ь нее проводами (б^з «X разрушения).

;" Существуют блоки SIIO с дисконнекторами (SHOT Disconnect System). ^Десь противоположные коннекторы соединяются между собой пружинными Контактами (см. рис. 3.23). Таким образом кабели, разделанные на верхние кон-IU^opbi рядов А и В, «по умолчанию» оказываются попарно соединенными между

собой. При необходимости разрыва в соответствующую позицию вставляется пластмассовый дисконнектор (на 1, 2 или 4 пары). Вместо дисконнектора может устанавливаться и тестовый адаптер с модульным гнездом, контакты которого разводятся на сторону А или В (с размыканием цепей) или же на обе стороны (подключение без размыкания). Блоки с дисконнекторами могут применяться, например, в месте соединения стационарной проводки с ее мобильной частью (например, для развертывания сети на выставочных стендах). В этом случае дис-коннекторы с тестовыми адаптерами при необходимости позволят протестировать кабели по отдельности, что полезно для быстрой локализации неисправности.

(КАТТ PDS Patch Connector, рис. 3.24, в) на 1, 2, 4 и 5 пар, отличающиеся от аналогичных изделий SIIO изогнутой (S-образной) формой ножевых контактов (из-за этого они не совместимы с SIIO).

По инструменту для забивки проводов коннекторы КАТТ совместимы с инструментом для SIIO и Krone; шаг контактов тот же, что и у SIIO (0,15"), что позволяет пользоваться и групповым инструментом. По сравнению с SIIO провод в верхний контакт забивается с меньшим усилием (благодаря изгибу контактов). Для установки блоков можно применять только безударный инструмент; фирма предлагает для этих целей дешевый пластмассовый аппликатор (см. рис. 3.55 на стр. 121).

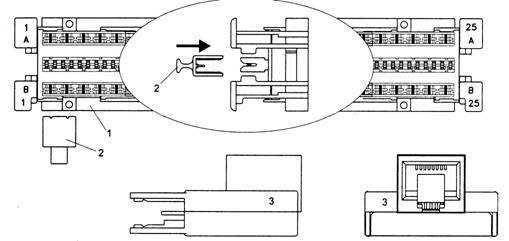

Рис. 3.23. Дисконнекторы типа SIIO: 1— блок на 25 пар проводов, 2 — вставка-дисконнектор, 3 — тестовый адаптер на 4 пары

Коннекторы КАТТ

КАТТ-коннекторы категории 5 фирмы MOD-TAP (ныне подразделение Molex) напоминают SIIO, но имеют и некоторые черты коннекторов Krone. В отличие от блоков SIIO, где все ножевые контакты находятся в одной плоскости, у КАТТ верхние контакты изогнуты (рис. 3.24, а) и разложены в шахматном порядке. Нижние контакты выглядят практически так же, как и у SIIO. Блоки коннекторов (рис. 3.24, 6) выпускаются на 2, 4 и 5 пар; их форма отличается от прямоугольных (в плане) блоков коннекторов SIIO, диаметр зацепов на пластмассовых деталях чуть меньше, высота блока КАТТ на 4 мм меньше. Коннекторы пригодны для одножильных и многожильных проводов 22-26 AWG. Конструкция позволяет к одному верхнему контакту подсоединять до двух проводов, но только одинаковых. Это свойство может востребоваться для телефонии, но не для передачи данных. Основания для укладки проводов по конструкции аналогичны изделиям SIIO (25-парные линейки и блоки с кратностью 50 пар), но есть еще и маленькие 20-парные (2 ряда по 10 пар, рис. 3.24, г) и 24-парные блоки для небольших распределительных пунктов (рис. 3.24, д). По способу крепления (на скобки) 24-парные блоки совместимы с изделиями Krone (см. рис. 3.28 на стр. 98). Для этих коннекторов также выпускаются и коммутационные вилки

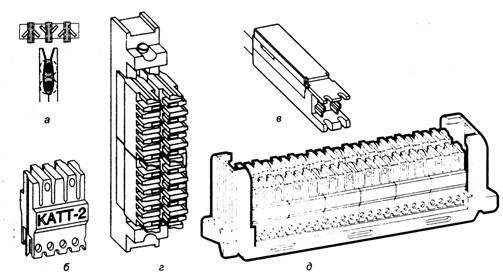

Рис. 3.24. Коннекторы КАТТ: а — форма контакта, б — двухпарный блок коннекторов, в — однопарная вилка, г — блок на 20 пар, д — блок на 24 пары

Коннекторы типа S66

^Бдоки коннекторов типа S66 имеют конструкцию, радикально отличающуюся от описанных ранее. Здесь контактные пластины закреплены в пластмассовой несущей панели и все контакты доступны для монтажа и перемонтажа постоянно (см. рис. 3.25, а). Контакты в блоках располагаются рядами, в зависимости от ширины блока в ряду может быть 4, 6, 8 или 10 контактов. Сверху в прорезь кон-^здста может заделываться по одному одножильному проводу калибра 22-26 A^VG. Провода в блок заводятся через боковые прорези корпуса, вкладываются ^ прорези контактов и забиваются специальным инструментом. Лишний кончик ^Иожет срубаться при забивке. Размер и шаг (0,2") контактов стандартизован. -^оки выпускаются различных типоразмеров: 4х50, 6^50,^8х50, 10х50, 4х25, ^^25, 8х25, 6х12, 6х6 и 6х6. Контакты могут быть как одиночными, так и объеди-^яться по 2, 3, 4 или 6 на одной пластине (см. рис. 3.25, б-г). На нижнюю ножку ^4^ЯИ она есть) провод подсоединяется методом накрутки (в заводских условиях). 1^ ^Изначально коннекторы S66 отвечали требованиям категории 3 (иногда 4). Щ^Я блоков категорий 5 и даже 5е применяют контакты уменьшенного размера, а

1акже сближаю г контакты для проводов пары, увеличивая межпариое расстояние. При этом шаг между парами сохраняется (0,4").

Основное применение блоков S66 — кроссировка кабелей. Для этого наиболее удобна конфигурация, изображенная на рис. 3.25, б\ кабели разводятся на крайние конгакты и могут коммутироваться между собой перемычками-клипсами, устанавливаемыми между парами внутренних контактов. При необходимости изменения коммутации клипсы снимаются, а вместо них в средние контакты забиваются кроссировочные перемычки. Блоки S66 выпускаются и с предварительно установленными разъемами — модульными розетками (RJ-45), или 25-парными розетками, или вилками Telco. Эти разъемы в заводских условиях соединяются с контактными пластинами проводами через нижние ножки, так что верхние контакты полностью свободны для подсоединения проводов. Для таких блоков обычно применяют конфигурацию, изображенную на рис. 3.25, ?.

Рис. 3.25. Коннекторы типа S66: а — общий вид блока 4х50; б, в, г— варианты конфигурации 4-контактных блоков

Для коннекторов S66 выпускается множество аксессуаров, в основном телефонного назначения. Сюда относятся:

- крышки и маркировочные принадлежности (designation strips);

клипсы-перемычки (bridging clips), соединяющие контакты одного ряда, — одиночные открытые металлические и сдвоенные в пластмассовых держателях;

клипсы-маркеры (изоляционные);

клипсы-расширители (capacity expanding adapters), которые одеваются сверху контакта (свободного или с проводом). Они имеют сверху те же Збб-контакты;

индикаторы состояния линии — адаптер с двухцветным светодиодом, устанавливаемый на пару контактов. Цвет индикатора указывает на полярность присутствующего напряжения (для телефонии);

^ тестовые адаптеры на 2, 3 или 4 пары контактов с модульными розетками, соединенными по одной из распространенных схем;

1 тестовые адаптеры с 25-парным разъемом; ^ устройства защиты по току и напряжению.

Устройства защиты по току представляют собой клипсы-мосты, соединяющие ^такты через плавкие предохранители на ток 0,35 А. Для защиты от перенапряжении применяют модули с полупроводниковыми ограничителями напря-^ия(варист'орами) на 7, 27, 68, 140, 180 или 230 В относительно ^лянои» шины Полную защиту по току и напряжению выполняют модули Р1СО (фирмы ^сш Каждый модуль устанавливается на 4 контакта и защищает одну пару (оба провода) Он имеет отверстия для доступа тестера ко всем контактам (до и после предохранителей). Модули используются вместе с заземляющей шиной, устанавливаемой на блоке коннекторов. Основное применение этих модулей - Защита телефонных линий и оборудования от перегрузок при грозовых разрядах.

Коннекторы Krone

фирма Krone выдвигает свои конекторы как более качественную (и дорогую) замену коннекторам типов SIlOu S66.

Базовым элементом большинства изделий Krone является дисконнектор (см. рис 326) Здесь имеется 2 порта для подсоединения проводов (А и В) и центральный порт С, образованный контактами дисконнектора. Порты А и В равноправны и доступны для монтажа и перемонтажа в любое время.

Рис. 3.26. Дисконнектор Krone

Для коннекторов Krone характерно, что плоскость ножевого контакта развернута под углом 45° к оси проводников. Это позволяет сохранить большее «живое» сечение проводников после заделки (по сравнению с SIIO) и, по утверждению фирмы, повысить надежность и качество соединения. Коннекторы предназначены для оконцовки одножильных и большинства многожильных проводов калибра 20-26 AWG. В один коннектор можно заделывать даже два провода одинакового калибра (но для 20 AWG - только один). Представление о размерах и форме контактов коннекторов различных типов дает рис. 3.27. Коннекторы Series 2 с запасом удовлетворяют требованиям категории 5: HighBand пригодны и на частотах до 350 МГц. Контактные Частники Feed-Thru предназначены для однорядных блоков коннекторов FT, по параметрам превосходящих категорию 5. На печатных платах модульных розеток Krone устанавливаются односторонние коннекторы, у которых ножи также повернуты.

Рис. 3.27. Контакты Krone: a — зажим провода, б — HighBand, в — Series 2, г — Feed-Thru

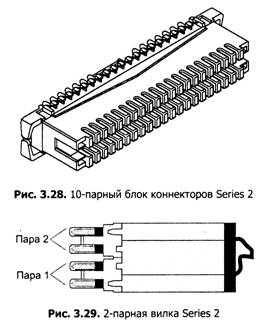

Блоки Series 2 (рис. 3.28) выпускаются на 8 и 10 пар проводов. Они имеют равномерный шаг контактов, габариты 8-парного блока (22,2х103,2х40,3 мм) и 10-парного (22,2х123,8х40,3 мм) различны. Цветовая маркировка пар подразумевает нумерацию контактов слева направо. Для использования центрального порта выпускаются вилки на 1, 2 и 4 пары контактов (рис. 3.29). Они имеют марки-ровочную полосу черного цвета, которая в показанном положении блока должна смотреть вверх.

Блоки дисконнекторов на 50 пар (рис. 3.30) по конструкции аналогичны Series 2. Они выпускаются с габаритными и посадочными размерами, совпадающими с размерами блоков S66 аналогичной емкости. Габариты блока — 254х85,7х50,1 мм. Здесь кабели заводятся сзади в щель между рядами и разводятся на внутренние ряды коннекторов. Наружные ряды остаются свободными для кроссировки перемычками. Средние порты доступны для тестовых и кроссировочных целей — для этих блоков выпускаются вилки на 2 и 4 пары контактов. Коммутационные шнуры, снабженные такими вилками, различны для левого и правого рядов. Левосторонние имеют черную маркировочную полосу, правосторонние — зеленую. При установке вилок маркировочные полосы должны смотреть внутрь блока

(рис. 3.31). Эти сложности обусловлены единообразием нумерации (и цветовой маркировки) проводов, которая для обоих рядов идет сверху вниз. Коммутационные шнуры (левые и правые) с вилками Krone — RJ-45 выпускаются по раскладкам Т568А, Т568В, lOBaseT, TokenRing, ТР PMD. Левосторонние шнуры совпадают со шнурами для блоков Series 2.

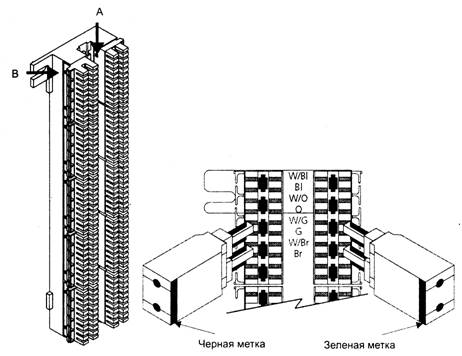

Рис. 3.30. 50-парный Рис. 3.31. Подключение левых и правых вилок Krone блок дисконнекторов (маркировка проводов: W/BI — бело-синий, В1 — синий, W/0 — Krone бело-оранжевый, О — оранжевый, W/G — бело-зеленый, G — зеленый, W/Br — бело-коричневый, Вг — коричневый)

Как и S66, 50-парные блоки Krone выпускаются и с предварительно установленными разъемами — модульными розетками или 25-парными розетками или вилками RJ-21. Эти разъемы разводятся на внутренние ряды. Разъемы RJ-21 могут быть установлены но бокам блока или сзади блока.

В блоках HighBand контакты пар сближены, а расстояние между парами уве-' личено (рис. 3.32). Блоки на 8 и 10 пар имеют одинаковые габариты (22,5х х124х40,8 мм), но при этом получается разный шаг пар. Для этих коннекторов ^выпускаются вилки (HighBand Block Plug) на 1, 2 или 4 пары проводов, но к 10-парным блокам подходят только 1-парные вилки. , ^

Блоки коннекторов типа FT (Feed-Thru) обеспечивают самую высокую (сре-'ди Krone) плотность монтажа и предназначены для замены коннекторов типа Si 10. Они выпускаются в виде линеек на 25 пар проводов с цветовой разметкой на группы по 4 или 5 пар. Габариты — 25,4х225,3х47,6 мм. Здесь порты А и В

расположены в два этажа (как у S 110), а центральный порт отсутствует (рис. 3.33, а). Параметры превосходят требования категории 5. Конструкция и способ монтажа оригинальны. Сборка типа FT состоит из двух частей: базы и блока коннекторов. Пластмассовая база закрепляется на несущей конструкции. Блок коннекторов сначала устанавливается во вспомогательную базу, установленную ниже, и на его внешний ряд контактов разделываются подходящие кабели. Провода забиваются индивидуально обычным инструментом Krone. После заделки проводов на все контакты блок вынимается из вспомогательной базы (этот момент изображен на рисунке), поворачивается на 180° вокруг продольной оси и вставляется в предназначенную для него базу. В результате смонтированный блок оказывается на своем месте, снаружи оказываются порты, свободные для кроссировки (например, перемычками).

1 дисконнектор - изолирующая вставка, размыкающая контакт (в тестовых

целях или для отключения абонентов); 1 тестовый адаптер, подключающийся без разрыва цепей; » тестовый адаптер, подключающийся с разрывом цепей к одному порту

(А или В); 1 тестовый адаптер, подключающийся с разрывом цепей к обоим портам

(А и В); ж специальная вилка коммутационного шнура;

1 грозозащитные вставки (твердотельные варисторы или газоразрядные трубки), защищающие линии от перенапряжений относительно специально установленной земляной шины.

Рис. 3.32. Коннекторы HighBand: а — 8-парный блок коннекторов, б — 4-парная вилка HighBand Block Plug

Для блоков FT выпускаются специальные вилки на 1, 2 и 4 пары проводов (рис. 3.33, б). Для использования 4-парных вилок из-за их увеличенной ширины между четверками пар проводов приходится оставлять по одной пропущенной паре. В результате на один 25-парный блок для использования 4-парных вилок можно разводить только 5 четырехпарных кабелей. Коммутационные шнуры с такими вилками на другом конце имеют аналогичные вилки или модульные вилки с одной из стандартных схем разводки. Есть и 25-парные тестовые переходники (25-Pair Test Shoe) с 50-контактной розеткой Telco, позволяющие подключиться сразу ко всем парам блока.

Из блоков FT выпускаются сборки на 100, 200, 300, 500 и 600 пар проводов, разведенные на 25-парные разъемы Telco (RJ-21). Розетки или вилки RJ-21 устанавливаются на кабелях или жестко закрепляются на направляющих скобах. Категорию 5 такая конструкция не обеспечивает.

Блоки Krone устанавливаются на специальные направляющие скобы, обеспечивающие свободное пространство для укладки кабелей между плоскостью монтажа и задними краями блоков. Для всех блоков Krone существует широкий выбор кабельных органайзеров и маркировочных принадлежностей.

Центральные порты блоков могут использоваться по-разному. Обычно блоки являются дисконнекторами, то есть их порты А и В электрически соединяются между собой нормально замкнутыми контактами. В центральный порт может устанавливаться:

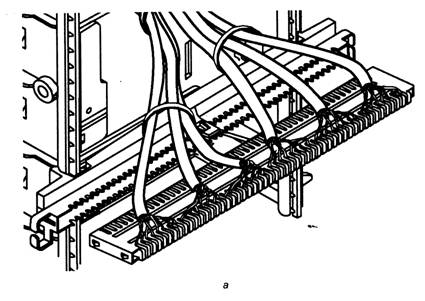

Рис. 3.33. Коннекторы FT: а — 25-парный блок, б—2-й 4-парные вилки

Специально для кроссировки кабельных вводов в здание выпускаются блоки с нормально разомкнутыми контактами. Они подразумевают установку грозоза-щитных вставок (без них цепи разомкнуты).

В отличие от коннекторов типа SIIO, где тестовые адаптеры или вилки коммутационных шнуров подключаются к порту с проводами, подключение к центральному порту Krone гарантированно не травмирует кабельную разводку (см. рис. 3.34) и допускает многократное подключение/отключение. Это позволяет использовать блоки коннекторов в качестве коммутационных панелей, но коммутационные шнуры для них не всегда будут универсальными (см. выше).

Рис. 3.34. Подключение вилок к блокам Krone

Модульные соединители (RJ-II, RJ-45...)

Модульные соединители Modular Jack (гнезда, розетки) и Modular Plug (вилки) являются наиболее употребимыми разъемами для 1-, 2-, 3-, 4-парных кабелей категорий 3-6. В кабельных системах применяются 8- и 6-нозиционные соединители, больше известные под названиями RJ-45^ и RJ-11 соответственно. Представление о конструкции гнезд и вилок распространенных видов соединителей дают рис. 3.35 и 3.36. Корректное обозначение для розетки, используемой для подключения сетевой аппаратуры, имеет вид «Modular Jack 8Р8С», для вилки — «Modular Plug 8Р8С», гд^ 8Р указывает на размер (8-позиционный), а 8С — на число используемых контактов (8). Для подключения телефонов используют конфигурацию 6Р4С (6 позиций, 4 контакта). Встречаются и иные обозначения, например «Р-6-4» — вилка (plug) на 6 позиций и 4 контакта, «PS-8-8» — вилка экранированная (plug shielded) на 8 позиций и 8 контактов, 6-позиционные вилки могут быть вставлены и в 8-позиционные розетки, но не наоборот. Кроме обычных симметричных разъемов (рис. 3.36, а и б), встречаются модифицированные (рис. 3.36, в) MMJ (Modified Modular Jack) и с ключом (keyed, рис. 3.36, .>). В некоторых случаях применяют и 10-позиционные 10-контактные соединители.

Обозначение RJ (Registered Jack — зарегистрированное гнездо) на самом деле относится к разъему с определенной раскладкой проводов и происходит из телефонии. Каждый из изображенных на рисунке разъемов может использоваться с разными номерами RJ. Для обычного 6-ПОЗИЦИ011НОГО возможна раскладка RJ-IIC (1 пара), RJ-14C (2 пары), RJ -250" (3 нары). Для 8-позиционного разъема кроме RJ-45 со специфической расклад-;^)i"! l'SOC ( Universal Service Ordering Codes, см. далее) возможны, например, конфигу-i\iiiii;i Rj-()IC ii RJ-48C. 8-позип. ионный с ключом может быть RJ-45S, RJ-46S или RJ-i/S. (\i ;;.(м MMJ разработан фирмой DEC для того, чтобы аппаратуру передачи дан-;. ,•. п(.1(,;и ^1)1.1» ошибочно включить в телефонную розетку, и обозначения RJ он нс II \h < i

Рис. 3.35. Модульная вилка (RJ-45)

Рис. 3.36. Геометрия модульных розеток: а — 6-позиционные, б — 8-позиционные, в — модифицированные (MMJ), г — с ключом

Назначение контактов модульных разъемов, применяемых в телекоммуникациях, с. тандартизовано, распространенные варианты приведены на рис. 3.37. Приведенные раскладки различаются положением нар проводов, цвета проводов пар должны соответствовать стандартной последовательности синий— оранже-вый-зеленый-коричневый (см. табл. 3.7 на стр. 90). При монтаже структурированной кабельной системы передачи даппых следует использовать 8-позиционные соединители с раскладкой Е1А/Т1А-568А, сокращенно Т568А (табл. 3.8), или Е1А/Т1А-568В, сокращенно Т568В (табл. 3.9). Обе эти раскладки совместимы со всеми приложениями (сетевыми технологиями), приведенными в табл. 3.10. Раскладка Т568 по первым двум парам совместима с USOC RJ-61. применяемой в телефонии. Раскладка Т568В, известная и под именем АТ&Т258А пли WECO, от Т568А отличается только положением пар 2 и 3. Для 6-позиционных соединителей (телефонная проводка) применяют раскладку USOC на 1 пару (RJ-II), 2 пары (Rj-14), а иногда п 3 пары (RJ-25) проводов. Есть и более «экзотические» варианты раскладки, например RJ-48X: 8-позиционный соединитель, где пары на контактах 1-2 и 4-5 запараллелены перемычками (1-4 и 2-5).

Недостатком всех раскладок является то, что по крайней мере одна пара (а в USOC 2 или 3) разделывается не на соседние контакты, а внутрь нее вклинивается другая г\ара. Это приводит к увеличению перекрестных наводок и отражения сигнала от неоднородности, возникающей при большем расплетении проводов данных пар. По этой причине применение обычных модульных соединителей Для категорий выше 6-й проблематично. Наиболее распространенные модульные соединители имеют категорию 5 или 3, соединители категории 5 и выше выпускаются и для экранированной проводки (см. 5.3.3).
