ЧАСТЬ 1

ОСНОВЫ ПОСТРОЕНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ

ОСНОВНЫЕ ПОНЯТИЯ

Компьютерной сетью называют совокупность узлов (компьютеров, терминалов, периферийных устройств), имеющих возможность информационного взаимодействия друг с другом с помощью специального коммуникационного оборудования и программного обеспечения. Размеры сетей варьируются в широких пределах — от пары соединенных между собой компьютеров, стоящих на соседних столах, до миллионов компьютеров, разбросанных по всему миру (часть из них может находиться и на космических объектах). По широте охвата принято деление сетей на несколько категорий. Локальные вычислительные сети, ЛВС или LAN (Local-Area Network), позволяют объединять компьютеры, расположенные в ограниченном пространстве. Для локальных сетей, как правило, прокладывается специализированная кабельная система, и положение возможных точек подключения абонентов ограничено этой кабельной системой. Иногда в локальных сетях используют и беспроводную связь (wireless), но и при этом возможности перемещения абонентов сильно ограничены. Локальные сети можно объединять в более крупномасштабные образования — CAN (Campus-Area Network — кампусная сеть, объединяющая локальные сети близко расположенных зданий), MAN (Metropolitan-Area Network — сеть городского масштаба), WAN (Wide-Area Network — широкомасштабная сеть), GAN (Global-Area Network — глобальная сеть). Сетью сетей в наше время называют глобальную сеть — Интернет. Для более крупных сетей также устанавливаются специальные проводные или беспроводные линии связи или используется инфраструктура существующих публичных средств связи. В последнем случае абоненты компьютерной сети могут подключаться к сети в относительно произвольных точках, охваченных сетью телефонии, ISDN или кабельного телевидения.

Понятие интранет (intranet) обозначает внутреннюю сеть организации, где важны два момента: 1) изоляция или защита внутренней сети от внешней (Интернет); 2) использование сетевого протокола IP и Web-технологий (прикладного протокола HTTP). В аппаратном аспекте применение технологии интранет означает, что все абоненты сети в основном обмениваются данными с одним или несколькими серверами, на которых сосредоточены основные информационные ресурсы предприятия.

В сетях применяются различные сетевые технологии, из которых в локальных сетях наиболее распространены Ethernet, Token Ring, l00VG-AnyLAN, ARCnet, FDDI, рассмотренные в главах 6-9. В глобальных сетях применяются иные технологии, кратко рассмотренные в главах 10 и 11. Каждой технологии соответствуют свои типы оборудования.

Оборудование сетей подразделяется на активное — интерфейсные карты компьютеров, повторители, концентраторы и т. п. и пассивное — кабели, соединительные разъемы, коммутационные панели и т. п. Кроме того, имеется вспомогательное оборудование — устройства бесперебойного питания, кондиционирования воздуха и аксессуары — монтажные стойки, шкафы, кабелепроводы различного вида. С точки зрения физики, активное оборудование — это устройства, которым необходима подача энергии для генерации сигналов, пассивное оборудование подачи энергии не требует.

Оборудование компьютерных сетей подразделяется на конечные системы (устройства), являющиеся источниками и/или потребителями информации, и промежуточные системы, обеспечивающие прохождение информации по сети. К конечным системам, ES (End Systems), относятся компьютеры, терминалы, сетевые принтеры, факс-машины, кассовые аппараты, считыватели штрих-кодов, средства голосовой и видеосвязи и любые другие периферийные устройства, снабженные тем или иным сетевым интерфейсом. К промежуточным системам, IS (Intermediate Systems), относятся концентраторы (повторители, мосты, коммутаторы), маршрутизаторы, модемы и прочие телекоммуникационные устройства, а также соединяющая их кабельная и/или беспроводная инфраструктура.

Действием, «полезным» для пользователей, является обмен информацией между конечными устройствами. Поток информации, передаваемый по сети, называют сетевым трафиком. Трафик кроме полезной информации включает и служебную ее часть — неизбежные накладные расходы на организацию взаимодействия узлов сети. Пропускная способность линий связи, называемая также полосой пропускания (bandwidth), определяется как количество информации, проходящей через линию за единицу времени. Измеряется в бит/с (bps — bit per second), кбит/с (kbps), Мбит/с (Mbps), Гбит/с (Gbps), Тбит/с (Tbps)... Здесь, как правило, приставки кило-, мега-, гига-, тера - имеют десятичное значение (103, 106, 109, 1012), а не двоичное (210, 220, 230, 240). Для активного коммуникационного оборудования применимо понятие производительность, причем в двух различных аспектах. Кроме «валового» количества неструктурированной информации, пропускаемого оборудованием за единицу времени (бит/с), интересуются и скоростью обработки пакетов (pps — packets per second), кадров (fps — frames per second) или ячеек (cps — cells per second). Естественно, при этом оговаривается и размер структур (пакетов, кадров, ячеек), для которого измеряется скорость обработки. В идеале производительность коммуникационного оборудования должна быть столь высокой, чтобы обеспечивать обработку информации, приходящей на все интерфейсы (порты) на их полной скорости (wire speed).

Для организации обмена информацией должен быть разработан комплекс программных и аппаратных средств, распределенных по разным устройствам сети. Поначалу разработчики и поставщики сетевых средств пытались идти каждый по своему пути, решая весь комплекс задач с помощью собственного набора протоколов, программ и аппаратуры. Однако решения различных поставщиков оказывались несовместимыми друг с другом, что вызывало массу неудобств для пользователей, которых по разным причинам не удовлетворял набор возможностей, предоставляемых только одним из поставщиков. По мере развития техники и расширения ассортимента предоставляемых сервисов назрела необходимость декомпозиции сетевой задачи — разбивки ее на несколько взаимосвязанных подзадач с определением правил взаимодействия между ними. Разбивка задачи и стандартизация протоколов позволяет принимать участие в ее решении большому количеству сторон — разработчиков программных и аппаратных средств, изготовителей коммуникационного и вспомогательного (например, тестового) оборудования и инсталляторов, доносящих все эти плоды прогресса до конечных потребителей. Применение открытых технологий и следование общепринятым стандартам позволяет избегать эффекта вавилонского столпотворения. Конечно, в какой-то момент стандарт становится тормозом развития, но кто-то делает прорыв, и его новая фирменная технология со временем выливается в новый стандарт.

В этой главе будут определены основные понятия, необходимые для описания конкретных сетевых технологий и типов активного оборудования.

1.1. Базовая модель взаимодействия открытых систем OSI

Для описания способов коммуникации между сетевыми устройствами организацией ISO была разработана модель взаимосвязи открытых систем BОС — OSI (Open System Interconnection). Она основана на уровневых протоколах, что позволяет обеспечить:

·  логическую декомпозицию сложной сети на обозримые части — уровни;

·  стандартные интерфейсы между сетевыми функциями;

·  симметрию в отношении функций, реализуемых в каждом узле сети (аналогичность функций одного уровня в каждом узле сети);

·  общий язык для взаимопонимания разработчиков различных частей сети.

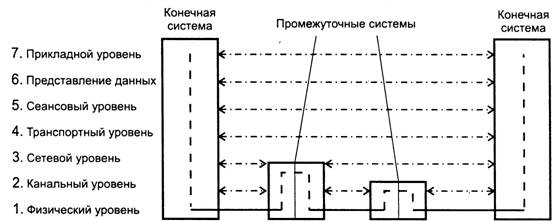

Функции любого узла сети разбиваются на уровни, для конечных систем их семь (рис. 1.1). Внутри каждого узла взаимодействие между уровнями идет по вертикали. Взаимодействие между двумя узлами логически происходит по горизонтали— между соответствующими уровнями. Реально же из-за отсутствия непосредственных горизонтальных связей производится спуск до нижнего уровня в источнике, связь через физическую среду и подъем до соответствующего уровня в приемнике информации. В промежуточных устройствах подъем идет до того уровня, который доступен «интеллекту» устройства, — так, например, имеются коммутаторы второго и третьего уровней, функции которых будут пояснены далее. Каждый уровень обеспечивает свой набор сервисных функций (сервисов), «прикладная ценность» которых возрастает с повышением уровня. Уровень, с которого посылается запрос, и симметричный ему уровень в отвечающей системе формируют свои блоки данных. Данные снабжаются служебной информацией (заголовком) данного уровня и спускаются на уровень ниже, пользуясь сервисами соответствующего уровня. На этом уровне к полученной информации также присоединяется служебная информация, и так происходит спуск до самого нижнего уровня, сопровождаемый «обрастанием» заголовками. Наконец, по нижнему уровню вся эта конструкция достигает получателя, где по мере подъема вверх освобождается от служебной информации соответствующего уровня. В итоге сообщение, посланное источником, в «чистом виде» достигает соответствующего уровня системы-получателя, независимо от тех «приключений», которые с ним происходили во время путешествия по сети. Служебная информация управляет процессом передачи и служит для контроля его успешности и достоверности. В случае возникновения проблем может быть сделана попытка их уладить на том уровне, где они обнаружены. Если уровень не может решить проблему, он сообщает о ней на вызвавший его вышестоящий уровень.

Сервисы по передаче данных могут быть гарантированными (reliable — надежными) и негарантированными (unreliable — ненадежными). Гарантированный сервис на вызов ответит сообщением об успешности (по уведомлению от получателя) или неуспешности операции. Негарантированный сервис сообщит только о выполнении операции (он освободился), а дошли ли данные до получателя, при этом неизвестно. Контроль достоверности и обработка ошибок может выполняться на разных уровнях и инициировать повтор передачи блока. Как правило, чем ниже уровень, на котором контролируются ошибки, тем быстрее они обрабатываются.



Физическая связь Логическая связь Внутренняя связь

Рис.1.1. Семиуровневая модель ВОС.

Стандарты на различные технологии и протоколы, как правило, охватывают один или несколько смежных уровней. Комплекты протоколов нескольких смежных уровней, пользующихся сервисами друг друга (сверху вниз), называют протокольными стеками (protocol stack). Пример протокольного стека, широко используемого в современных сетях, — TCP/IP, который будет рассмотрен ниже. Уровни модели OSI рассмотрим сверху вниз.

7. Прикладной уровень (application layer) — высший уровень модели, который обеспечивает пользовательской прикладной программе доступ к сетевым ресурсам. Примеры задач уровня: передача файлов, электронная почта, управление сетью. Примеры протоколов прикладного уровня:

·  FTAM (File Transfer, Access and Management) - удаленное манипулирование файлами.

·  FTP (File Transfer Protocol) — пересылка файлов.

·  X.400 — передача сообщений и сервис электронной почты.

·  CMIP (Common Management Information Protocol) — управление сетью в стандарте ISO.

·  SNMP (Simple Network Management Protocol) — управление сетью не в стандарте ISO.

·  Telnet — эмуляция терминала и удаленная регистрация (remote login).

6. Уровень представления данных (presentation layer) обеспечивает преобразование кодов (например, побайтная перекодировка из К018-Р в Windows 1251), форматов файлов, сжатие и распаковку, шифрование и дешифрование данных. Пример протокола — SSL (Secure Socket Layer), обеспечивающий конфиденциальность передачи данных в стеке TCP/IP.

5. Сеансовый уровень (session layer) обеспечивает инициацию и завершение сеанса — диалога между устройствами, синхронизацию и последовательность пакетов в сетевом диалоге, надежность соединения до конца сеанса (обработку ошибок, повторные передачи). Примеры протоколов сеансового уровня:

·  NetBIOS (Network Basic Input/Output System) - именование узлов, негарантированная доставка коротких сообщений без установления соединений, установление виртуальных соединений и гарантированная доставка сообщений, общее управление. Протокол распространяется еще и на 6-й и 7-й уровни, различные реализации могут не быть совместимыми с оригинальной разработкой IBM.

·  NetBEUI (Network Basic Extended User Interface) - реализация и расширение NetBIOS фирмой Microsoft.

4. Транспортный уровень (transport layer) отвечает за передачу данных от источника к получателю с уровнем качества (пропускная способность, задержка прохождения, уровень достоверности), затребованным сеансовым уровнем. Если блоки данных, передаваемые с сеансового уровня, больше допустимого размера пакета для данной сети, они разбиваются на несколько нумерованных пакетов. На этом уровне определяются пути передачи, которые для соседних пакетов могут быть и разными. На приемной стороне пакеты собираются и в должной последовательности передаются на сеансовый уровень (в большой маршрутизируемой сети пакеты могут достигать приемника не в том порядке, в каком передавались, могут дублироваться и теряться).

Транспортный уровень является пограничным и связующим между верхними уровнями, сильно зависящими от приложений, и нижними (subnet layers — уровни, стоящие ниже транспортного), привязанными к конкретной сети. Относительно этой границы и определяются IS — промежуточные системы, обеспечивающие передачу пакетов между источником и получателем, используя нижние уровни, и ES — конечные системы, работающие на верхних уровнях.

Нижние уровни могут обеспечивать или не обеспечивать надежную передачу, при которой получателю вручается безошибочный пакет или отправитель получает уведомление о невозможности передачи.

Сервис нижних уровней может быть ориентирован на установление соединения (connection oriented). При этом в начале связи устанавливается соединение между источником и приемником, и передача может идти без нумерации пакетов, поскольку каждый из них идет за предшественником по тому же пути. По окончании передачи соединение разрывается. Связь без установления соединения (connectionless) требует нумерации пакетов, поскольку они могут теряться, повторяться, приходить не по порядку. Протоколы транспортного уровня зависят от сервиса нижних уровней:

·  ТРО...ТР4 (Transport Protocol Class 0...4) — классы протоколов модели OSI, ориентированные на различные виды сервиса нижних уровней.

·  TCP (Transmission Control Protocol) — протокол передачи данных с установлением соединения.

·  UDP (User Datagramm Protocol) — протокол передачи данных без установления соединения.

·  SPX (Sequenced Packet Exchange) — протокол передачи данных Novell NetWare с установлением соединения.

3. Сетевой уровень (network layer) форматирует данные транспортного уровня и снабжает их информацией, необходимой для маршрутизации (нахождения пути к получателю). Уровень отвечает за адресацию (трансляцию физических и сетевых адресов, обеспечение межсетевого взаимодействия); поиск пути от источника к получателю или между двумя промежуточными устройствами; установление и обслуживание логической связи между узлами для установления связи как ориентированной, так и не ориентированной на соединение. Форматирование данных осуществляется в соответствии с коммуникационной технологией (локальные сети, глобальные сети). Примеры протоколов сетевого уровня:

·  ARP (Address Resolution Protocol) — взаимное преобразование аппаратных и сетевых адресов.

·  IP (Internet Protocol) — протокол доставки дейтаграмм, основа стека TCP/IP.

·  IPX (Internetwork Packet Exchange) — базовый протокол NetWare, отвечающий за адресацию и маршрутизацию пакетов, обеспечивающий сервис для SPX.

2. Канальный уровень (data link layer), называемый также уровнем звена данных. Обеспечивает формирование фреймов (frames) — кадров, передаваемых через физический уровень, контроль ошибок и управление потоком данных (data flow control). Канальный уровень призван скрыть от вышестоящих подробности технической реализации сети (для локальных сетей, например, сетевой уровень не «увидит» различий между Ethernet, Token Ring, ARCnet, FDDI).

IEEE в своей сетевой модели 802 ввел дополнительное деление канального уровня на 2 подуровня (sublayers):

·  Подуровень LLC (Logical-Link Control — управление логической связью) является стандартным (IEEE 802.2) интерфейсом с сетевым уровнем, независимым от сетевой технологии.

·  Подуровень MAC (Media Access Control — управление доступом к среде) осуществляет доступ к уровню физического кодирования и передачи сигналов. Применительно к технологии Ethernet МАС-уровень передатчика укладывает данные, пришедшие с LLC, в кадры, пригодные для передачи. Далее, дожидаясь освобождения канала (среды передачи), он передает кадр на физический уровень и следит за результатом работы физического уровня. Если кадр передан успешно (коллизий нет), он сообщает об этом LLC-подуровню. Если обнаружена коллизия, он делает несколько повторных попыток передачи и, если передача так и не удалась, сообщает об этом LLC-подуровню. На приемной стороне МАС-уровень принимает кадр, проверяет его на отсутствие ошибок (если бы все сетевые адаптеры это делали честно!) и, освободив его от служебной информации своего уровня, передает на LLC.

1. Физический уровень (physical layer) — нижний уровень, обеспечивающий физическое кодирование бит кадра в электрические (оптические) сигналы и передачу их по линиям связи. Определяет тип кабелей и разъемов, назначение контактов и формат физических сигналов.

Примеры спецификаций физического уровня:

·  EIA/TIA-232-D - ревизия и расширение RS-232C (V.24+V.28), 25-штырь-ковый разъем и протокол последовательной синхронной/асинхронной связи.

·  IEEE 802.5, определяющий физическое подключение для Tokeng Ring.

·  IEEE 802.3, определяющий разновидности Ethernet (10 Мбит/с). Здесь физический уровень делится еще на 4 подуровня:

1.  PLS (Physical Layer Signaling) — сигналы для трансиверного кабеля;

2.  AUI (Attachment Unit Interface) — спецификации трансиверного кабеля (интерфейс AUI);

3.  РМА (Physical Medium Attachment) — функции трансивера;

4.  MDI (Medium Dependent Interface) — спецификации подключения трансивера к конкретному типу кабеля (IOBase5, IOBase2).

Сетевая технология (применительно к локальным сетям это все разновидности Ethernet, Token Ring, ARCnet, FDDI) охватывает канальный и физический

уровень модели. Промежуточные системы (устройства) описываются протоколами нескольких уровней, начиная от 1-го и доходя до 3-го, а иногда и 4-го уровней.

В реальных сетях используются различные протокольные стеки, и далеко не всегда возможно практическое разделение систем на уровни модели OSI с возможностью обращения приложений к каждому из них. Ради повышения производительности количество уровней уменьшается до 3-4 с объединением функций смежных уровней (при этом уменьшается доля накладных расходов на межуровневые интерфейсы). Однако соотнесение функциональных модулей с уровнями модели помогает осмыслению возможностей взаимодействия разнородных систем. При всем разнообразии подходов к реализации верхних уровней стеков стандартизация на физическом, канальном и сетевом уровнях соблюдается довольно строго. Здесь играет роль необходимость обеспечения совместимости сетевых устройств от разных производителей, без которых их положение на рынке неустойчиво.

1.2. Стандарты IEEE 802.х

Группа стандартов и отчетов рабочих групп IEEE 802.1-802.12 в основном относится к нижним уровням сетевой модели. Часть этих стандартов легла в основу аналогичных спецификаций ISO 8802.1-8802.11. Структуру этих стандартов иллюстрирует рис. 1.2.

Уровень

LLC MAC Физический	802.1	802.2	802.7	802.8	802.9	802.10	802.11
802.3	802.4	802.5	802.6	802.12
Ethernet	Token Bus	Token Ring	MAN	I00VG

Рис. 1.2. Структура стандартов 802.x

Группа стандартов 802.1 относится к управлению сетевыми устройствами на аппаратном уровне, а также к обеспечению межсетевого взаимодействия (internetworking). Сюда относятся:

·  802.1d — логика работы моста/коммутатора; алгоритм Spanning Tree, исключающий петли при избыточных связях коммутаторов Ethernet.

·  802. 1h — транслирующий мост (между различными технологиями, например Ethernet-Token Ring).

·  802. 1p — дополнения к логике МАС-мостов локальных сетей и MAN, обеспечивающие приоритизацию трафика и динамическую фильтрацию группового вещания. Опирается на дополнительные поля кадров, введенные в 802.Q.

·  802.1Q — построение виртуальных локальных сетей, ВЛС (VLAN), с помощью мостов. Здесь определяется расширение формата кадров Ethernet (tagged frames), используемое для отметки о принадлежности кадра к ВЛС и иных целей (приоритизации трафика).

Стандарт 802.2 описывает работу подуровня LLC, под которым объединяются технологии локальных сетей (см. рис. 1.2), включая технологию FDDI, стандартизованную ANSI. Подуровень LLC обеспечивает сервис трех типов:

·  LLCI — без установления соединения и подтверждения.

·  LLC2 — с установлением соединения и подтверждением.

·  LLC3 — без установления соединения, с подтверждением.

Конечные системы могут поддерживать несколько типов сервиса. Устройства класса 1 поддерживают только LLCI, класса II — LLCI и LLC2, класса III — LLCI и LLC3, класса IV — все три типа.

Кадры подуровня LLC имеют унифицированный формат и содержат следующие поля:

·  DSAP (Destination Service Access Point — точка доступа сервиса назначения), 1 байт.

·  SSAP (Source Service Access Point — точка доступа сервиса источника), 1 байт.

·  Control (управление) задает тип кадра LLC-уровня.

·  Data (данные) — поле для размещения данных протоколов верхнего уровня (в некоторых кадрах может отсутствовать).

Поля DSAP и SSAP идентифицируют протокол верхнего уровня, использующий сервис LLC, по ним принимающая сторона определяет, куда направить принятый кадр. Вместе с полем Control они образуют заголовок кадра LLC.

Стандарт 8023 описывает физический уровень и МАС-подуровень технологии с методом доступа CSMA/CD: Ethernet, Fast Ethernet (802.3u), Gigabit Ethernet (802.3z и 802.3ab), управление потоком для полного дуплекса (802.3х). Подробно они описаны в главе 6.

Стандарт 802.4 описывает физический уровень и МАС-подуровень технологии с шинной топологией и передачей маркера доступа (token passing). К этому классу относится протокол MAP (Manufacturing Automation Protocol) для связи устройств промышленной автоматики и технология Token Bus. Сети ARCnet, использующие тот же метод доступа, стандарту 802.4 не подчиняются.

Стандарт 802.5 описывает физический уровень и МАС-подуровень технологии с кольцевой топологией и передачей маркера доступа. Ему соответствует технология Token Ring фирмы IBM (см. главу 7).

Стандарт 802.6 относится к сетям городского масштаба MAN (Metropolitan-Area Network), узлы которых разбросаны на расстояния более 5 км.

802.7 является отчетом технического совещания по широкополосной (broadband) передаче.

802.8 относится к оптоволоконной технике, используемой в сетях, определенных 802.3-802.6.

802.9 относится к интегрированной передаче голоса и данных. Спецификации совместимы с ISDN.

802.10 относится к безопасности (конфиденциальности) сетей: шифрование данных, сетевое управление для архитектур, совместимых с моделью OSI. Иногда идеи этой спецификации используют для построения виртуальных локальных сетей (для передачи информации о принадлежности к конкретной ВЛС).

802.11 относится к беспроводным (wireless) технологиям передачи данных (см. 12.6).

Стандарт 802.12 определяет технологию передачи с методом доступа Demand Priority (приоритет запросов). По этому методу и в соответствии с данным стандартом работает технология l00VG-AnyLAN (см. 9.1).

1.3. Классификация топологических элементов сетей

Локальные сети состоят из конечных устройств и промежуточных устройств, соединенных кабельной системой. Определим некоторые основные понятия.

Узлы сети (nodes) — конечные устройства и промежуточные устройства, наделенные сетевыми адресами. К узлам сети относятся компьютеры с сетевым интерфейсом, выступающие в роли рабочих станций, серверов или в обеих ролях; сетевые периферийные устройства (принтеры, плоттеры, сканеры); сетевые телекоммуникационные устройства (модемные пулы, модемы коллективного использования); маршрутизаторы.

·  Кабельный сегмент — отрезок кабеля или цепочка отрезков кабелей, электрически (оптически) соединенных друг с другом, обеспечивающие соединение двух или более узлов сети. Иногда применительно к коаксиальному кабелю так называют и отрезок кабеля, оконцованный разъемами, но мы будем пользоваться более широким вышеприведенным толкованием.

·  Сегмент сети (или просто сегмент) — совокупность узлов сети, использующих общую (разделяемую) среду передачи. Применительно к технологии Ethernet это совокупность узлов, подключенных к одному коаксиальному кабельному сегменту, одному хабу (повторителю), а также к нескольким кабельным сегментам и/или хабам, связанным между собой повторителями. Применительно к Token Ring это одно кольцо.

·  Сеть (логическая) — совокупность узлов сети, имеющих единую систему адресации третьего уровня модели OSI. Примерами могут быть IPX-сеть, IP-сеть. Каждая сеть имеет свой собственный адрес, этими адресами оперируют маршрутизаторы для передачи пакетов между сетями. Сеть может быть разбита на подсети (subnet), но это чисто организационное разделение с адресацией на том же третьем уровне. Сеть может состоять из множества сегментов, причем один и тот же сегмент может входить в несколько разных сетей.

·  Облако (cloud) — коммуникационная инфраструктура с однородными внешними интерфейсами, подробностями организации которой не интересуются. Примером облака может быть городская-междугородная-международная телефонная сеть: в любом ее месте можно подключить телефонный аппарат и связаться с любым абонентом.

По способу использования кабельных сегментов различают:

·  Двухточечные соединения (pomt-to-point connection) — между двумя (и только двумя!) узлами. Для таких соединений в основном используются симметричные электрические (витая пара) и оптические кабели.

·  Многоточечные соединения (multi point connection) — к одному кабельному сегменту подключается более двух узлов. Типичная среда передачи — несимметричный электрический кабель (коаксиальный кабель), возможно применение и других кабелей, в том числе и оптических. Соединение устройств отрезками кабеля друг за другом называется цепочечным (daisy chaining). Возможно подключение множества устройств и к одному отрезку кабеля — методом прокола (tap).

Связь между конечными узлами, подключенными к различным кабельным и логическим сегментам, обеспечивается промежуточными системами — активными коммуникационными устройствами. Эти устройства имеют не менее двух портов (интерфейсов). По уровням модели OSI, которыми они пользуются, эти устройства классифицируются следующим образом:

·  Повторитель (repeater) — устройство физического уровня, позволяющее преодолевать топологические ограничения кабельных сегментов. Информация из одного кабельного сегмента в другой передается побитно, анализ информации не производится.

·  Мост (bridge) — средство объединения сегментов сетей, обеспечивающее передачу кадров из одного сегмента в другой (другие). Кадр, пришедший из одного сегмента, может быть передан (forwarding) в другой или отфильтрован (filtering). Решение о продвижении (передаче в другой сегмент) или фильтрации (игнорировании) кадра принимается на основании информации 2-го уровня:

1.  Мост MAC-подуровня (MAC Bridge) позволяет объединять сегменты сети в пределах одной технологии.

2.  Мост LLC-подуровня (LLC Bridge), он же транслирующий мост (translating bridge), позволяет объединять сегменты сетей и с разными технологиями (например, Ethernet—Fast Ethernet, Ethernet—Token Ring, Ethernet-FDDI).

Для узлов сети мост может быть «прозрачным» (transparent bridge), присутствие такого моста никак не отражается на действиях узлов. Мост сам определяет, требуется ли передача кадра из одного сегмента в другой и в какой именно. Прозрачные мосты характерны для технологии Ethernet. В противоположность прозрачным существуют и мосты с маршрутизацией от источника (SRB — Source Routing Bridge). Для использования этих мостов источник кадра должен указать трассу его передачи. Мосты SRB характерны для Token Ring. Возможна и комбинация этих способов маршрутизации кадров (см. 7.5). В пересылаемом кадре мост может модифицировать информацию только второго уровня, третьим уровнем он не интересуется. На основании информации второго уровня мост может выполнять фильтрацию по правилам, заданным административным способом.

Мост может быть локальным, удаленным или распределенным. Локальный мост — устройство с двумя или более интерфейсами, к которым подключаются соединяемые сегменты локальных сетей. Удаленные мосты соединяют сегменты сетей, значительно удаленные друг от друга, через линию связи. Для связи удаленных сегметов мосты устанавливают парами, по устройству на каждом конце линии. Распределенный мост представляет собой совокупность интерфейсов некоторого коммуникационного облака, к которым подключаются сегменты соединяемых сетей.

·  Коммутатор (switch) второго уровня (MAC и LLC) выполняет функции, аналогичные функциям мостов, но используется для сегментации — разбиения сетей на мелкие сегменты с целью повышения пропускной способности. Интеллектуальные коммутаторы используются для построения ВЛС (VLAN — Virtual LAN, виртуальные локальные сети). В случае микросегментации (к каждому порту подключается микросегмент, содержащий всего один узел) коммутатор должен передавать в другой порт (порты) каждый кадр, принятый каждым портом, что предъявляет высокие требования к его производительности.

·  Маршрутизатор (router) работает на 3-м уровне и используется для передачи пакетов между сетями. Маршрутизаторы ориентируются на конкретный протокольный стек (TCP/IP, IPX/SPX, AppleTalk); мультипротокольные маршрутизаторы могут обслуживать несколько протоколов. Согласно правилам используемого протокола, маршрутизатор в пересылаемых пакетах модифицирует некоторые поля заголовка 3-го уровня. Маршрутизатор выполняет фильтрацию на основе информации 3-го уровня (и выше). В отличие от повторителей и мостов/коммутаторов, присутствие маршрутизатора известно узлам сетей, подключенных к его интерфейсам. Каждый порт маршрутизатора имеет свой сетевой адрес, на этот адрес узлы посылают пакеты, предназначенные узлам других сетей.
