Основы построения компьютерных сетей (стр. 11 )

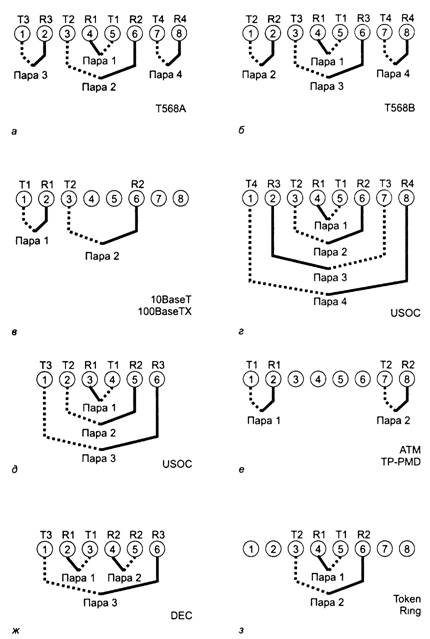

Рис. 3.37. Раскладка проводов для модульных соединителей а — Е1А/Т1А-568А, б — Е1А/Т1А-568В (АТ&Т258А или WECO), в — lOBase-T (802 3), з - USOC 4 пары (RJ-61), д — USOC 1, 2, 3 пары (RJ-II, RJ-14, Ю-25), e — TP-PMD и ATM, ж — MMJ 3 пары (DEC) з — Token Ring (802 5)

Таблица 3.8. Раскладка Т568А Таблица 3.9. Раскладка Т568В

Контакт	Цвет основной/полоски	Пара	Контакт	Цвет основной/полоски	Пара
1	Бe^ыи/зe^eиыll	3 (Tip)	1	Бе 1Ы и/ оранжевый	2 (Tip)
2	Зеченып	3 (Ring) i	2	Оранжевыи	2 (Rin^
3	Бе чын /оранжепын	2 (Tip)	3	Бечыи/зе юнын	3 ( rip)
4	Синий	1 (Rinfi) l	4	Синий	1 (Ring)
5	Белый/синий	^СГф^	5	Бечып /синий	1 (Tip)
6	Оранжевый	2 (Rin^ i	6	Зеченын	3 (Ring)
7	Бечыи/коричневый	4 (Tip) i	7	Бе 1ын/корнчневын	4 (Tip) i
8	Коричневый	4 (R^) '	8	Корнчневыи	4 (Ring)

Таблица 3.10. Использование пар проводов в модульных соединителях

it - Mi • -м
Коммуникационное приложение	Пары на контактах (нумерация 8-позиционного разъема) i
	1-2	3—6	4-5	7—8	]
Телефон (аналоговын)	-	-	+	-
ISDN S/T BRI		Тх	Rx	(P^r)
ISDN U BRI		-	L'	(P\vr)	\
lOBaseT	Т\	R\	-	1
lOOBaseTX	"1\	R\	-		^
ЮООВаьеТХ	BD BD	BD	BD
IOOBaseT4 i Г\ i R\	BD	BD	J -1
lOOBaseVG BD BD	BD	BD
TokenRing	^ 1" ^	R\
TP-PMD (FDDI)	Тх } .	j R\	i
ATM	Т\ +	; Rx	i

Обозначения и тао «ицс

+ — не используются, - — исполь^ются Тх — пере 1атч11К Rx — приемник (функции ^ка заны для оконечных устроисти) Р\\т — питание BD — двунаирав ценный

Модульные розетки категории 5 и выше всеца имеют соответствующее обозначение, от розеток 3-й категории они заметно отличаются конструкцией и способом присоединения проводов Здесь собственно розетка смонтирована на печатной плате, на которой устанавливаются и ножевые контакты (типа SIIO, Krone или иной конструкнии) для заделки проводов кабеля (рис 3 38, а) Печатными проводниками цепи разводятся так, что провода каждой пары присоединяются к соседним контактам коннектора Кроме того, на плате имеются реактивные элементы, согласующие имиеданс, выполненные печатным способом (рис 3 38, б) Без этих элементов на высокоскоростных технологиях (100 Мбит/с и выше) возможны проблемы, связанные с отражением сигналов от коннекторов В розетках категории 6 для снижения перекрестных наводок и отражений применяют контакты сложной формы (рис 338,6) В розетках категории 3 применяют зажим провода под винт (рис 3 38, ?) — дешево но нетехнологично в монтаже Встреча-

ются и розетки категории 3 с подсоединением по методу IDC с разрезными цн-линдрическимн контактами (рис. 3.38. д).

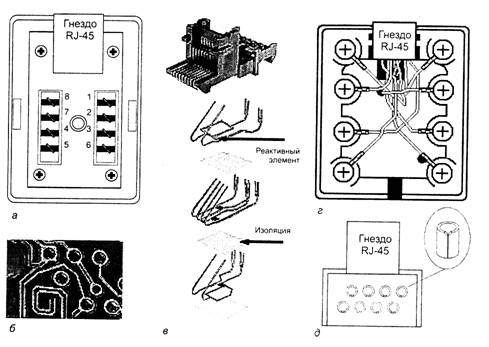

Рис. 3.38. Модульные розетки: а — настенная розетка категории 5, б ~ реактивные элементы, в — контакты розеток категории 6; г, д— розетки категории 3

По исполнению н способу крепления розеток существует множество вариантов, которые можно разделить на фиксированные конфигурации и наоорные (модульные) системы. Розетки фиксированной конфигурации — настенные на 1 или 2 однотипных гнезда и блоки но 4, 6 или 8 розеток для коммутапнонпых панелей — обычно кренятся за печатную плату, на которой они смонтированы. В розетках для наборных блоков несущим является пластмассовый корпус розетки, и для крепления в арматуре - блоках розеток или на коммутапионных панелях — используются зацепы этого корпуса. Здесь миниатюрная печатная плата с коннектором для проводов устанавливается на пластмассовом корпусе гнезда (одиночного или сдвоенного). Несколько вариантов исполнения таких розеток представлены на рис. 3.39. Для защиты от пыли применяют розетки с откидными крышками или отодвигающимися подпружиненными шторками. Для коммутационных панелей лучше всего подходит фронтальное положение гнезда (вилка входит спереди). Для розеток рабочих мест розетка может смотреть и вниз, и вбок (вверх нежелательно из-за скопления пыли). Во многих случаях удобны угловые розетки. Вариантов крепления много, и при внешней похожести розеток от разных изготовителей они часто не подходят к «неродной» арматуре, казалось бы, с теми же габаритами.

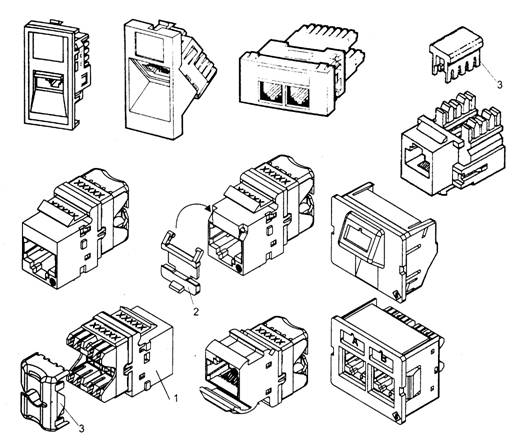

Рис. 3.39. Варианты исполнения модульных розеток: 1 — гнездо, 2 — шторка, 3 — колпачок

Заделка проводов в розетки выполняется инструментом, соответствующим типу коннектора (SIIO, Krone), или же с помощью защитных колпачков. Есть конструкции розеток, собираемых без инструмента. — провода раскладываются в пластмассовую крышку, п при ее одевании которой они заходят в контактные ножи.

Модульные вилки различных категорий внешне могут почти не отличаться Друг от друга, но иметь разную конструкцию (рис. 3.40). Вилки для категории 5 могут иметь сепаратор, надеваемый на провода до сборки и обжима разъема, что позволяет сократить длину расплетенной части кабеля и облегчить раскладку проводов. Однако сепаратор — не обязательный атрибут вилок высоких категорий. Контакты 1 при установке (обжиме) врезаются в провода сквозь изоляцию. Вилки для одножильного и многожильного кабеля различаются формой контактов. Игольчатые контакты (рис. 3.40, <?) используются-для многожильного кабеля, иголки втыкаются между жилами проводов, обеспечивая надежное соединение. Для одножильного кабеля используются контакты, «обнимающие» жилу с двух сторон (рис. 3.40, д). Ряд фирм выпускает и универсальные вилки, надежно соединяющиеся с любым кабелем подходящего калибра. Применение типов вилок, не соответствующих кабелю, чревато большим процентом брака и

недолговечностью соединения. Во время обжима вдавливается и выступ 3, фиксирующий кабель (ту часть, которая еще в чулке). Фиксатор 2 служит для защелкивания вилки в розетке.

Рис. 3.40. Модульные вилки: а — с сепаратором (разрез), 6 — без сепаратора (разрез), q — в сборе с колпачком, г — контакт для многожильного кабеля, д — для одножильного

Весьма желательный аксессуар вилки — резиновый колпачок, одеваемый сзади для смягчения нагрузки на кабель в месте его выхода из вилки. Более дорогие колпачки имеют выступ, защищающий фиксатор, и обтекаемую форму. Такие колпачки полезны для коммутационных шнуров — они позволяют без повреждений вытаскивать шнур из пучка «за хвост» (вилка без колпачков будет цепляться своими углами и выступающим фиксатором за все подряд).

Модульные вилки допускают только однократную установку. До установки у них контакты приподняты над каналами для проводов, зажим для кабеля нс продавлен. В таком положении в розетки они не входят. При установке контакты и зажим для кабеля вдавливаются внутрь. Вилки разных изготовителей различаются количеством точек закрепления кабеля п удобством установки. Для установки вилок существует специальный обжимной инструмент (crimping tool), без которого качественная оконцовка кабеля затруднительна. Качественная и надежная установка вилок требует определенного навыка. Поскольку контроль качества этой операции в «полевых условиях» проблематичен, в особо ответственных случаях есть смысл приобретать фирменные шнуры заводского изготовления.

Модульные соединители (розетки и вилки) по присоединительным размерам стандартизованы. Тем не менее, при использовании розеток и вилок разных производителей возможны неприятности, в основном связанные с фиксацией вилок: либо вилки входят очень туго и вынимаются с трудом, либо, наоборот, фиксатор их не держит. Если при выборе розеток и вилок кабельной проводки есть некоторая свобода и можно остановиться на продукции одной фирмы, подходящей друг к другу по определению, то розетки, установленные на активном оборудовании (концентраторах, сетевых картах), приходится принимать как данность.

Модульные соединители, пришедшие из низкочастотной телефонии, становятся «узким местом» для кабельных проводок категории выше 5. Ряд фирм вы-

пускают свои улучшенные варианты соединителей, которые, как они утверждают, удовлетворяют стандартам категорий 5е и 6 (еще не принятым). Например, фирма Siemon выпускает розетки СТ5е и СТ6, шнуры МС6 и 1С6. В вилках категории 6 проблема перекрестных помех из-за «разбитой» пары (контакты 3—6) решается вынесением их контактов в другую плоскость. Такие вилки собираются только в заводских условиях и поставляются только на шнурах. Фирма Krone выпускает розетки и шнуры HighBand с заманчивым обозначением «L6» и «L7». Однако при их использовании в паре со стандартными коннекторами (а на активном оборудовании других пока не появилось) категория такого соединения опустится до нижней (5).

Коннекторы TERA категории 7

До категории 7 усовершенствовать модульные соединители, сохранив обратную совместимость, уже не удается — мешает принятая раскладка проводов и невозможность раздельного экранирования пар. Для категории 7 фирма Siemon разработала двух - и четырехпарные коннекторы TERA (рис. 3.41). Они предназначены для кабелей типа Pi ME (с раздельными экранами пар). Конструкция позволяет соединять два двухпарных коннектора с одним четырехпарным, а также соединять две однопарные вилки с одной двухпарной розеткой. На кабеле могут устанавливаться и вилки, и розетки. Коннекторы TERA претендуют на роль стандартных для категорий 7 и выше (если таковые появятся).

Рис. 3.41. Коннекторы TERA: а — 4 парная розетка, б — 4 парная вилка, в — двухпарная вилка, г — однопарная вилка

Коннекторы фирмы IBM

Для первых сетей Token Ring на экранированной витой паре фирма IBM разработала свой «универсальный 4-позиционный коннектор», представление о котором дает рис.. 3.42. На нем показан вариант коннектора для установки на коммутационном ишуре (коннектор выдвинут из кожуха). Собственно коннектор может устанавливаться и в корпусе неподвижной розетки. 'Разъем почти симметричен — на обеих частях установлены пружинящие контакты. Розетки и вилки немного различаются конфигурацией экранирующего кожуха и фиксаторами. Разъемы имеют большие габариты (в плане 30х30 мм), зато контакты и фиксация очень надежны. Они предназначены для соединения кабелей Type 1, 6 и 9 (2 пары в фольге и общей оплетке). Для работы на частотах 100 МГц и выше между

парами контактов устанавливается металлическая экранирующая перегородка (на рисунке не показана).

Рис. 3.42. Коннектор фирмы IBM. Раскладка проводов STP. 1 — черный, 2 — оранжевый, 3 — зеленый, 4 — красный (пары 1-2, 3-4)

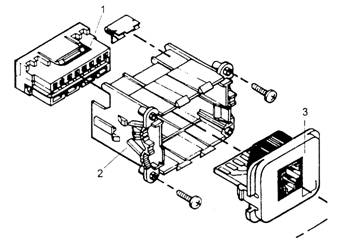

Модульная система АМР СО

«Для защиты инвестиций в кабельную сеть» фирма АМР предлагает использовать свою систему АМР СО (CoiniTiuHicatioHS Outlet). Идея :)той системы состоит в применении в кабельной проводке не общепринятых окончаний в виде традинионных блоков коннекторов (например, SIIO) и модульных розеток, а некоторого универсального высококачественного (высокочастотного) 8-контактного щелевого разъема-слота. Для экранированной проводки слот снабжается экранирующим кожухом, 4-парные кабели высокой категории (вплоть до PiMF 600 МГц) разделываются на эти слотовые коннекторы, установленные как на рабочих местах, так и на коммутационных панелях. Вид этой конструкции (в неэкраппрованном варианте) представлен на рис. 3.43. На нем не показано наружное оформление розеток рабочих мест (лицевые панели и арматура). Под требуемую технологию из довольно широкого ассортимента выбираются вставки — печатные платы с краевым разъемом, на которых смонтированы требуемые оконечные разъемы. Эти разъемы уже могут быть модульными или любыми иными. Если технология требует только двух пар проводов, на вставке может быть смонтировано и два разъема, разведенных под стандарт данной технологии (например, 2 xlOBaseT/lOOBaseTX, lOBaseT/lOOBaseTX + Token Ring, lOBaseT/lOOBaseTX + TP PMD/ATM). Для перехода на коаксиальный кабель (кабельное TV) имеются вставки со встроенными преобразователями (balun). Смена сетевой технологии для проводки АМР СО приведет только к смене вставок, но не потребует перекладки или переокоицовки кабеля. Однако для получения этого преимущества начальные затраты будут очень высокими (по крайней мере, по нашим меркам) — кабель высоких категорий (особенно экранированный) стоит в несколько раз дороже обычного UTP-5, и розетки со вставками тоже весьма дороги.
