Основы построения компьютерных сетей (стр. 13 )

^ / г - - т - г-
№ пары	Прямой (Tip)	Обратный (Ring)
	№ конт.	Цвет: основной/полоски	№ конт.	Цвет: основной/полоски
l	2*	Белый/синий	1	Сил и и/белы и
2	4	Белый/оранжевый	3	Оранжевый/белый
3	6	Белый/зеленый	5	Зелен ы И /бел ы ii
4	8	Белый/коричневый	7	Коричневый/белый

№ пары		Прямой (Tip)		Обратный (Ring)
	№ конт.	Цвет: основной/полоски	№ конт.	Цвет: основной/полоски
5	10	Белы 11./сер ы и	9	Серый/белый
6	12	Красный, /сипни	11	Синий/красный
-'	15	Красный/оранжевый	14	Оранжевый/красный
8	17	Красн ын/зелены и	16	Зеленый/красный j
о	Ш	Красный/коричневый	18	Коричневый/красный
10	21	Красный/серый	20	Серый/красный!
11	23	Черны и/си ний	22	Синий/черный
12	25	Черный/оранжевый	24	Оранжевый/черный i
13	27	Черный/зеленый	26	Зеленый/черный •
14	29	Черный/коричневый	28	Коричневый/черный
15	31	Черный/серый	30	Серый/черный ;
16	33	Желтый/синий	32	Синий/желтый
17	35	Желтый/оранжевый	34	Оранжевый/желтый '•
18	37	Желтый/зеленый	36	Зеленый/желтый
19	40	Желтый/коричневый	39	Коричневый/желтый
20	42	Желтый/серый	41	Серый/желтый
21	44	Ф 11 ол ето в ы и/с 11 н и и	43	Синий/фиолетовый \
22	46	Фиолетовый/оранжевый	45	Оранжевы й/фиолетовы и
23	48	Фиолетовый/зеленый	47	Зеленый/фиолетовый
24	50	Фиолетовый/коричневый	49	Коричневый/фиолетовый
25	38	Фиолетовый/серый	13	Серый/фиолетовый

Сплайсы

Сплайсы предназначены для быстрого сращивания или разветвления кабелей в тех местах, где впоследствии не потребуется перекоммутация. В основном они применяются в телефонной части проводки — рассматриваемые ниже изделия фирмы АМР не обеспечивают частотных параметров категории 5. Вместо пайки, традиционной для телефонии, в них используется контакт со смещением изоляции (IDC). Эти соединители выпускаются как в сухом исполнении, так п с заполнением водоотталкивающим гелем.

Соединители Picabond (пикабонд) предназначены для сращивания отдельных проводов диаметром 0,32-0,9 мм. Выпускается 3 типоразмера пикабонд: стандартный, мини и микро (см. рис. 3.45). Стандартный и микро пикабонды позволяют «закусывать» до 4 проводов, мини-пикабонд предназначен только для прямого сращивания двух проводов. Соединитель представляет собой корпус из луженой фосфористой бронзы, к которому снаружи прикреплена изолирующая пленка. Провода в изоляции с помощью специального обжимного инструмента вдавливаются в контактные прорези и обжимаются. Место соединения

кабелей защищается муфтой. Для работы с многопарными кабелями есть полуавтоматический инструмент, в который заряжается лента с соединителями. Для ремонтных работ и кабелей с небольшим числом пар есть несколько моделей ручного инструмента.

Соединители Tel-Splice (рис. 3.46) имеют более солидную конструкцию и позволяют соединять 2 или 3 провода с диаметром жилы 0,4-0,9 мм и изоляции до 1,63 или 2,03 мм (разные модификации). Соединители состоят из пластмассового корпуса и металлического контакта. Провода заводятся в отверстия корпуса, после чего специальным инструментом или щипцами контакты вдавливаются в корпус и охватывают провода, подрезая изоляцию.

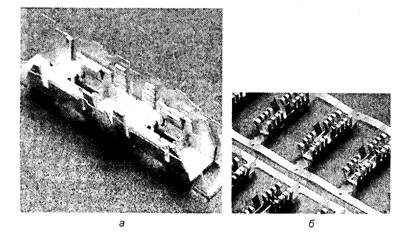

Рис. 3.45. Соединители Picabond: а — стандартный, 6— микро (на ленте)

Рис. 3.46. Соединители Tel-Splice

Соединительные модули АМР STACK (рис. 3.47) предназначены для сращивания и разветвления многопарных кабелей с диаметром жил 0,32-0,9 мм и изоляции до 1,65 мн. Блоки выпускаются в 10-, 20- и 25-парных версиях. Они состоят из двух пластмассовых крышек с прорезями для проводов и корпуса с контактами. Провода вкладываются в прорези крышек, после чего специальным инструментом—прессом — крышки устанавливаются на корпус. Для проверки Цепей в корпусе имеются отверстия, через которые доступны вс^ контакты. Для защиты от влаги блок после сборки и проверки может быть заключен в коптей-,нер с гидрофобным гелем.

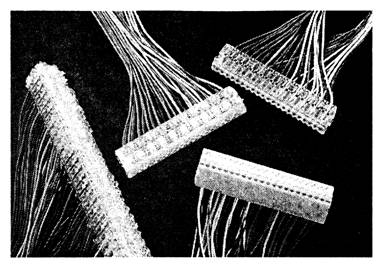

Рис. 3.47. Соединители AMP STACK

Разветвители и адаптеры

Разветпителн н адаптеры — :)то пассивные устройства, устанавливаемые между розетками стационарной кабельной системы и интерфейсами оборудования. В их функции входит «преобразование» типа разъема, а иногда и типа соединяемых кабелей. Конструктивное исполнение (рис. 3.48) может быть жестким или мягким, мягкое исполнение удобнее (нет конструкций, излишне выступающих из розеток).

Рис. 3.48. Разветвители и адаптеры

Адаптеры и разветвители для модульных розеток служат для специфичных подключений к кабельной проводке. Обычно они имеют 8-нозиционную вилку и одно-два 6- или 8-позиционных гнезда. Схемы соединений популярных адаптеров приведены на рис. 3.49. Приведенные рисунки не исчерпывают весь ассортимент выпускаемых изделий, возможны и собственные схемы с учетом конкретных потребностей.

Волновые адаптеры служат для согласования имиедансов кабелей, популярны преобразова/150 0м, позволяющие использовать кабельную проводку на «классической» STP для обычных 100-омных приложений, и наоборот.

Разновидностью волновых адаптеров являются преобразователи типа balun (balanced-unbalanced), обеспечивающие переход от симметричного кабеля витая пара к несимметричному коаксиальному кабелю, и наоборот. Схемы этих преобразователей приведены на рис. 3.50. Фирма Lucent Technologies для своей системы SYSTIMAX выпускает адаптеры 384А, позволяющие по одной паре 4-парно-го кабеля передавать широкополосный видеосигнал (полоса до 550 МГц) на расстояние до 100м. С их помощью все 12 каналов метрового диапазона от коллективной антенны или передатчика кабельного телевидения могут разводиться по рабочим местам, охваченным универсальной структурированной кабельной системой.

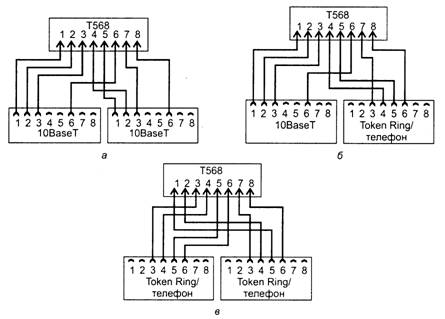

Рис. 3.49. Адаптеры-разветвители: а—2 х lOBaset/lOOBaseTX, б— 2 х Token Ring/телефон, в —lOBaseT/lOOBaseTX + Token Ring/телефон

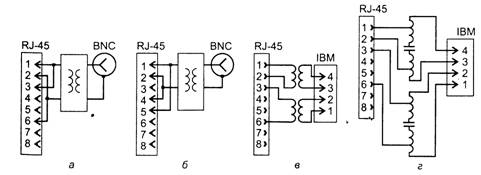

Рис. 3.50. Волновые адаптеры для подключения: а, б — сегмента Ethernet, в — lOBaseT через STP 150 0м, г - lOOBaseT через STP 150 0м
