Основы построения компьютерных сетей (стр. 12 )

Рис. 3.43. Розетка АМР СО. 1 — 8-контактный слот, 2 — крепежная арматура, 3 — вставка с RJ-45

25-парные соединители RJ-21 и Champ

50-контактные разъемы Telco (рис. 3.44) применяются для сое/и шення 25-пар-ных кабелей. Раскладка пар по контактам стандартизована (табл. 3.11, первые три колонки) и называется RJ-21. Сами разъемы могут соответствовать категории 3 или 5, но 25-иарпые кабели категории 5 встречаются нечасто. Такими коннекторами могут оконцовываться магистральные кабели (фидеры), ими снабжаются коммутационные панели и блоки коннекторов типа 66 и Krone. Разъемами Telco снабжаются и некоторые модели хабов Ethernet (lOBaseT), а также оборудование телескопии. Существуют переходники с коннекторов Telco на раздельные модульные розетки или вилки. В зависимости от выбранного приложения и стандарта, один разъем Teleo может разводиться на 6 (Т568, USOCSw), 8 (VSOC6w, MMJ, 356A), 12 (lOBaseT, USOC4w) или 25 (USOC2w) модульных коннекторов. Кабели, используемые в этих переходниках, могут быть витыми парами 3 или 5 (реже) категории или плоскими (для телефонии). Соединения контактов в переходном кабеле от разъема RJ-21 к 12 портам RJ-45 для lOBaseT (порт Telco, имеющийся в ряде моделей хабов Ethernet) приведены в табл. 6.3 на стр. 255. В последнем столбце приведены номера контактов блоков PDS (тина SIIO, S66 или Krone), если они используются при переходе с RJ-21.

Наглядность раскладки пар в RJ-21, пришедшей из пизкочастотпой телефонии, оборачивается большими перекрестными помехами на высоких частотах. По этой причине фирма АМР в своей модульной кабельной системе Pypeline применяет коннекторы Champ 5 (5-й категории) аналогичной коиструкции, но с иной раскладкой (см. табл. 3.12 и рис. 3.44, в). Здесь пары 1-24 раскладываются на соседние контакты, а пара 25 — на противоположные (что хуже по частотным свойствам). Вполне очевидно, что кабели системы Pypeline нельзя непосредственно подключать к портам Telco (RJ-21) коммуникационной аппаратуры.

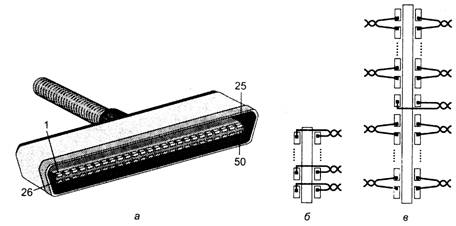

Рис. 3.44. Разъемы Telco (RJ-21) и Champ: a — общий вид, б— раскладка пар RJ-21, в — раскладка пар Champ для системы Pypeline (АМР)

Таблица 3.11. Разводка 25-парного кабеля в 50-контактном разъеме RJ-21 и переход к разъемам RJ-45 (lOBaseT)

Контакт RJ-21	Номер пары	Цвет: основной/полоски	Контакт PDS
^ --—	l	Бел biii/c iiilii 11	1
' 1	1	С null и/бел bill	2
27	2	Белыи/ораижспыи	^
28	2 3	Оранжепыи/белыи Ьелыи/зслсиып	^-— - -
3	3	Зелен i. i 11/бел ы и	6 !
29	4	Бслыи/коричиеныи	7
4	4	Коричиевыи/оелып	8
30	5	Белыи/серыН	9
5	5	Серыи/белып	10
31	6	Красныи/сииий	11
6	6	Ciiniiii/краеиыи	J2
32	7	Красиыи/ораижепый	\3
7	7	Оранжевы ii,/крас 11 ы ii	14
33	8	Красныи/зеленын	i^
8	8	Зсленый/красныи	16
34	9	Красный/коричневый	17
9	9	Коричневый/красный	18
35	10	Красный/серый	19
10	10	Серый/красный	20
36	11	Черный/синий	21
11	11	Синий/черный	?9

Контакт RJ-21	Номер пары	Цвет: основной/полоски	Контакт PDS
37	12	Черный/оранжевый	23 \
12	12	Оранжевый/черный	24
38	13	Черный/зеленый	25
13	13	Зеленый/черный	26
39	14	Чертой/коричневый	27
14	14	Коричневый/черный	28
40	15	Черный/серый	29
15	15	Серый/черный	30
41	16	Желтый/синий	31 -
16	16	Синий/желтый	32
42	17	Желтый/оранжевый	33
17	17	Оранжевый/желтый	34
43	18	Желтый/зеленый	35
18	18	Зеленый/желтый	36
44	19	Желтый/коричневый	37
19	19	Коричневый/желтый	38
45	20	Желтый/серый	39
20	20	Серый/желтый	40 !
46	21	Фиолетовый/синий	41
21	21 ^	Синий/фиолетовый	42
47	22	Фиолетовый/оранжевый	43
22	22	Оранжевый/фиолетовый	44
48	23	Фиолетовы И/зелены ii	45
23	23	Зеленый/фиолетовый	-] 46
49	24	Фиолетовый/коричневый	47
24	24	Коричневый/фиолетовый	48
25	25	Фиолетовый/серый	49
50	25	Серый/фиолетовый	50

Таблица 3.12. Разводка 25-парного кабеля в 50-контактном разъеме Champ системы Pypeline фирмы АМР
