LossA—IO \g(NA2/NA^2Q \^NA,/NA^.

При NA^>NAi эти потери отсутствуют.

Поскольку реальные волокна не имеют идеально круглой концентрической формы сечения, при стыковке волокон потери возникают от некруглости и эксцентриситета стыкуемых волокон. Кроме того, потери вызываются и угловым отклонением осей волокон. Все эти дефекты, естественно, могут только увеличивать переходные потери. На рис. 4.7, иллюстрирующем эти потери, заштрихованы эффективные области (и конус) передачи световой энергии — потери тем больше, чем меньше эти области. Если между сколами стыкуемых волокон оказывается воздушный зазор, то вносится дополнительное затухание, почти

линейно возрастающее с увеличением зазора. Это явление используется в аттенюаторах (см. ниже). Чем больше апертура волокон, тем сильнее возрастает это затухание с увеличением зазора. Дополнительные потери возникают и от непараллельности плоскостей сколов, а также от шероховатости сколов.

Рис. 4.6. Влияние ошибок взаимного расположения волокон на стыках: а — некруглость, 6 — эксцентриситет, в — угловое отклонение осей

Как ни странно, волокно может вносить не только затухание, но и усиление сигнала. На основе отрезка оптоволокна, легированного эрбием, возможно создание чисто оптического усилителя сигнала. Усилитель EDFA (erbium-doped fiber amplifier) увеличивает мощность проходящего оптического сигнала с длиной волны 1550 нм на 30-40 дБ за счет оптической энергии, поступающей от лазера накачки с длиной волны 980 нм. Такой усилитель проще в реализации, чем электронный усилитель с приемником и передатчиком. Кроме того, поскольку он усиливает чисто оптический сигнал, не возникает проблем с быстродействием. Эрбиевые усилители применяют в длинных магистралях.

4.3. Пропускная способность, методы передачи и кодирования

В большинстве современных технологий информация по световодам передается с помощью импульсов в двухуровневой дискретной форме (есть сигнал-нет сигнала), аналога полярности электрического сигнала здесь нет. Информационная пропускная способность линии определяется ее полосой пропускания и принятой схемой кодирования. Полоса пропускания определяется как максимальная частота импульсов, различимых приемником. На рис. 4.7 показаны результаты прохождения пары импульсов через отрезки световодов различной длины. Полоса пропускания волоконной линии ограничивается из-за явления дисперсии, поэтому она зависит от длины. Особенно это заметно на многомодовом волокне.

Для лмогомодового волокна ширина полосы пропускания BW (МГц) связана с длиной L (км) через параметр, называемый полосой пропускания А (МГцхкм):

BW=A/L.

Рис. 4.7. Дисперсионное ограничение длины волоконной линии

По полосе пропускания А можно определить максимальную частоту, при которой импульсы будут еще различимыми после прохождения через световод заданной длины. Можно решить и обратную задачу — определить максимальную длину световода, пропускающего импульсы заданной частоты. Коэффициент А приводится в спецификации на волокно и указывается для конкретной длины волны. Современные многомодовые кабели имеют А= 160-500 МГцхкм (см. табл. 4.1 на стр. 145).

Для одномодового волокна в расчете полосы пропускания участвует молекулярная дисперсия Disp (пс/нм/км) и ширина спектра источника SW (нм), здесь можно использовать оценку

BW=OЛ8'7/(DispxSWxL).

Современные одномодовые кабели и лазерные излучатели обеспечивают полосу пропускания порядка 1 ГГц при длине линии 100 км (технология lOOOBaseLH). Применение особо прозрачных фторцирконатных волокон позволит строить линии с участками без регенераторов длиной до 4600 км при скорости передачи порядка 1 Гбит/с.

Эффективность использования полосы пропускания определяется принятой схемой кодирования. В технологии FDDI (и lOOBaseFX), например, применяется физическое кодирование по методу NRZI. при котором один бит передается за 1 такт синхронизации (см. 1.5), и логическое 4В/5В. Это означает, что каждые

4 бита полезной информации кодируются 5-битным символом, передаваемым за

5 тактов. Таким образом, коэффициент использования полосы пропускания составляет 4/5=0,8, и для передачи данных со скоростью 100 Мбит/с требуется обеспечить передачу импульсов с частотой (полосой) 125 МГц.

В технологиях современных поколений используется когерентное излучение с модуляцией частоты или фазы сигнала. При этом достигается пропускная способность, измеряемая гигабитами в секунду при длине в сотни километров без регенерации. Другое направление — солитоновая технология, основанная на передаче сверхкоротких (10 пс) импульсов-солитонов. Эти импульсы распространяются без искажения формы, и в идеальной линии (без затухания) дальность связи не ограничена при гигабитных скоростях передачи. Для этих технологий, пока не имеющих отношения к локальным сетям, пропускная способность линии определяется иными способами.

4.4. Источники и приемники излучения

В качестве источников излучения используются светодиоды и полупроводниковые лазеры. Светодиоды (LED — Light Emited Diode) являются некогерентными источниками, генерирующими излучение в некоторой непрерывной области спектра шириной 30-50 нм. Из-за значительной ширины диаграммы направленности их применяют только при работе с многомодовым волокном. Самые дешевые излучатели работают в диапазоне волн 850 нм (с них началась волоконная связь). Передача на более длинных волнах эффективнее, но технология изготовления излучателей на 1300 нм сложнее и они дороже. По конструкции различают

светодиоды с поверхностным и боковым излучением. Последние обладают более узкой направленностью луча. Из-за относительно невысокого быстродействия светодиодов их применяют только до скоростей 622 Мбит/с, где с учетом избыточности кода 8В/10В скорость в линии составляет 777,6 Мбод.

Лазеры являются когерентными источниками, обладающими узкой спектральной шириной излучения (1-3 нм, в идеале — монохромные). Лазер дает уз-конаправленный луч, необходимый для одномодового волокна. Длина волны — 1300 или 1550 нм, осваиваются и более длинноволновые диапазоны. Быстродействие выше, чем у светодиодов. Лазер менее долговечен, чем светодиод, и более сложен в управлении. Мощность излучения сильно зависит от температуры, поэтому приходится применять обратную связь для регулировки тока. Лазерный источник чувствителен к обратным отражениям: отраженный луч, попадая в оптическую резонансную систему лазера, в зависимости от сдвига фаз может вызвать как ослабление, так и усиление выходного сигнала. Нестабильность уровня сигнала может приводить к неработоспособности соединения, поэтому требования к величине обратных отражений в линии для лазерных источников гораздо жестче. Лазерные источники применяются и для работы с многомодовым волокном (например, в технологии Gigabit Ethernet lOOOBase-LX). Спектральные характеристики излучателей изображены на рис. 4.8.

Рис. 4.8. Спектральные характеристики излучателей: а — светодиод, 6 — лазер

Детекторами излучения служат фотодиоды. Существует ряд типов фотодиодов, различающихся по чувствительности и быстродействию. Простейшие фотодиоды со структурой рп имеют низкую чувствительность и большое время отклика. Большим быстродействием обладают диоды со структурой pin, у которых время отклика измеряется единицами наносекунд при приложенном напряжении от единиц до десятков вольт. Лавинные диоды обладают максимальной чувствительностью, но требуют приложения напряжения в сотни вольт, и их характеристики сильно зависят от температуры. Зависимость чувствительности фотодиодов от длины волны имеет явно выраженные максимумы на длинах волн, определяемых материалом полупроводника. Самые дешевые кремниевые фотодиоды имеют максимальную чувствительность в диапазоне 800-900 нм, резко спадающую уже на 1000 нм. Для более длинноволновых диапазонов используют германий и арсенид индия и галлия.

На основе излучателей и детекторов выпускают готовые компоненты — передатчики, приемники и приемопередатчики. Эти компоненты имеют внешний

электрический интерфейс ТТЛ или ЭСЛ. Оптический интерфейс — коннектор определенного типа, который часто устанавливают на отрезок волокна, приклеенный непосредственно к кристаллу излучателя или детектора. Передатчик (transmitter) представляет собой излучатель со схемой управления. Основными оптическими параметрами передатчика являются выходная мощность, длина волны, спектральная ширина, быстродействие и долговечность. Мощность передатчиков указывают для конкретных типов волокон (чтобы в расчетах не учитывать диаграмму направленности, диаметр и апертуру излучателя). Для одного и того же передатчика в ММ-волокно с большим диаметром сердцевины вводится большая мощность. Быстродействие определяется временем нарастания (от 10 до 90 % мощности) и спада (от 90 до 10 %) сигнала на выходе. Долговечность источника определяет время (миллионы часов), за которое мощность излучения падает на 3 дБ (деградация мощности происходит из-за разрушения структуры кристалла прибора).

Приемник (receiver) — это детектор с усилителем-формирователем. Приемник характеризуется диапазоном принимаемых волн, чувствительностью, динамическим диапазоном и быстродействием (полосой пропускания). Полоса пропускания приемника BW определяется через время отклика t^ зависящее от емкости диода со схемами подключения и сопротивления нагрузки:

BW=0,35/^.

Чувствительность приемника — минимальная детектируемая оптическая мощность — определяется уровнем шумов различного происхождения и в основном зависит от фотодиода. Динамический диапазон — разница между максимальной и минимальной детектируемой мощностью (в децибелах). Уровень максимальной мощности, при которой еще нс происходит насыщения приемника, определяется как фотодиодом, так и усилителем. Для детектирования сигнала с уровнем ошибок не выше заданного уровня BER (Bit Errors Ratio — относительное количество ошибочных бит) мощность принимаемого сигнала должна лежать в пределах динамического диапазона. Так, например, для приемников с чувствительностью -33 дБм и динамическим диапазоном 20 дБ допустим уровень сигнала от -33 до -13 дБм. Более высокие частоты передачи требуют более высокого уровня сигнала на входе приемника. Приемник различает уровни сигналов относительно некоторого порогового значения. Для расширения динамического диапазона пороговый уровень определяется динамически по усредненному значению входного сигнала. В большинстве схем кодирования уровень мощности оптического сигнала зависит от передаваемой информации (мощность тем больше, чем дольше выходной сигнал находится в активном состоянии). С точки зрения приема информации выгоднее схемы кодирования, у которых значения максимальной и минимальной мощности различаются как можно меньше. Для таких схем кодирования легче обеспечить большой динамический диапазон с безошибочным приемом информации.

Поскольку в сетях всегда используется двунаправленная связь, выпускают и трансиверы (transceiver) — сборку передатчика и приемника с согласованными параметрами. Для траисиверов, кроме вышеприведенных параметров передатчика и приемника, применимо понятие бюджета мощности (см. ниже).

4.5. Энергетический баланс и расчет оптических линий

С точки зрения мощности каждый оптический порт активного оборудования характеризуется мощностью передатчика, чувствительностью и динамическим диапазоном приемника. Разница между выходной мощностью передатчика и чувствительностью приемника (в деппоелах) называется бюджетом .мощности (power budget). Здесь предполагается, что оборудование, установленное на противоположных концах линии, симметрично. Эта симметрия обусловливается стандартизацией параметров трансиверов для конкретных сетевых технологий. Бюджет определяется активным оборудованием, он характеризует уровень потерь, которые может вносить линия без нарушения устойчивости соединения. Для современных сетевых технологий бюджет составляет 11-20 дБ (20 дБ означает, что приемника достигнет лишь 1 % мощности источника).

Потери в линии рассчитывают но спецификациям па компоненты (волокно и коннекторы), где они указаны для конкретной длины волны и режима передачи (SM/MM). Потери в линии зависят от многих факторов, включая температуру, влажность, деформацию волокон, уровень радиационного облучения, время (старение элементов), чистоту поверхностен в коннекторах. Бюджет линии должен покрывать потерн во всех се элементах с запасом в 3-6 дБ. Запас необходим, поскольку передатчик со временем деградирует (его мощность падает), а изгибы волокна и дополнительные соединения (в случае ликвидации последствий аварии) повышают затухание в линии.

Приведем пример расчета энергетического баланса линии, изображенной на рис. 4.9.

ис. 4.9. Пример оптической линии: а — схема линии, б— график изменения мощности сигнала

Передатчик: Р^=-6 дБм, D-^=IOQ мкм, NA^=Q,3. Волокио-1 50/125 мкм: Att,.i=3,5 дБ/км, l[:i-3 км, NA\:\=Q,1. Волокпо-2 62,5/125 мкм: Atti.^3,5 дБ/км. L^-2 км, №41:^0,275. Приемник: Р^=-39 дБм, £),^\'=150 мкм, ^VA^v=0,4. Собственные потери в каждом соединении Loss, примем по 1 дБ.

Потери от передатчика до волокна-1:

LossTR-i=Lossc+Losso+LossA=l+20 lg(100/50)+20 lg(0,3/0,2)=l+6+3.5=10,5 дБ. Потери в волокне-1: Losspi=Attr:ixlpi.35x3=10,5 дБ Потери на стыке двух волокон (диаметры и апертуры согласованы):

Losspi. F2=Lossc =1 дБ. Потери в волокне-2: Loss^=Att^xZ. F2==3,5x2=7 дБ.

Потери от волокна-2 до приемника (диаметры и апертуры согласованы): Loss^-Rsv^Lossc =1 дБ.

Итого потери составляют 10,5+10,5+1+7+1 = 30 дБ Бюджет линии составляет" 33 дБ, остается небольшой запас в 3 дБ.

Расчеты можно упростить, если в линии использовать однотипные волокна, а из спецификации приемопередатчиков брать значение бюджета для конкретного типа волокна (см. табл. 2.2 на стр. 44).

Если линия вносит настолько малые потери, что уровень сигнала на входе приемника не вписывается в динамический диапазон, применяют оптические аттенюаторы. Аттенюаторы представляют собой небольшие переходники, устанавливаемые на коннекторы на стороне приемника. Аттенюаторы бывают с фиксированным или переменным уровнем затухания. Для понижения уровня мощности в аттенюаторах обычно используется введение воздушного зазора между волокном и коннектором.

Для аппаратуры связи на дальние расстояния применяют источники большей мощности. Одно и то же устройство может выпускаться с несколькими вариантами выходной мощности (малая, средняя и большая), а некоторые производители устанавливают мощность передатчика под конкретный) заказ.

4.6. Топология соединений. Разветвители, переключатели и мультиплексоры

Оптоволоконная передача допускает разнообразие топологий соединения устройств. Каждое устройство с оптическим портом, как правило, имеет приемник и передатчик каждый со своим коннектором. Наиболее простая и распространенная топология соединений — двухточечная (рис. 4.10, а). Здесь выход передатчика одного порта соединяется отдельным волокном со входом противоположного порта. Таким образом, для дуплексной связи необходимо два волокна. На основе двухточечного соединения строится и звездообразная топология (рис. 4.10, б), где каждый порт периферийного устройства соединяется нарой волокон с отдельным портом центрального устройства, которое может быть как активным, так и пассивным.

В кольцевой топологии выход передатчика одного устройства соединяется со входом следующего и так далее до замыкания кольца. Для того чтобы устройства могли обмениваться информацией по кольцу, они все должны быть

включены и исправны, что не всегда достижимо. Для возможности работы кольца при отключении отдельных устройств применяют обходные коммутаторы (bypass switch).

Рис. 4.10. Топологии соединений: а — двухточечная, 6 — звездообразная

Обходной (он же проходной) коммутатор представляет собой пассивное управляемое устройство, включаемое между линиями связи и коннекторами приемника и передатчика устройства. Он имеет поворотное зеркало с электрическим приводом. При наличии управляющего напряжения зеркало принимает такое положение, при котором станция включена в кольцо (рис. 4.11, а). При отсутствии управляющего напряжения зеркало поворачивается так, что кольцо замыкается, минуя станцию, и, кроме того, в тестовых целях приемник станции подключается к ее передатчику (рис. 4.11, б). Под пассивностью коммутатора подразумевается то, что он не имеет собственных приемников и передатчиков, а также усилительных схем.

Рис. 4.11. Обходной коммутатор: а — рабочее положение, б — станция отключена

С оптоволокном также возможна организация разделяемой среды передачи на чисто пассивных элементах-разветвителях. Разветвитель (coupler) представляет собой многопортовое устройство для распределения оптической мощности (здесь под портом понимается точка подключения волокна). Световая энергия, поступающая на один из портов, распределяется между другими портами в заданном соотношении. В реальном разветвителе присутствуют и различные потери, так что сумма выходных мощностей будет меньше входной. Разветвители реализуются с помощью сварки узла из нескольких волокон или с помощью направленных отражателей.

Т-разветвитель имеет 3 порта, такие разветвители можно соединять в цепь, реализуя шинную топологию с разделяемым доступом к среде передачи (рис. 4.12, а). Для того чтобы в цепочку можно было соединять значительное количество абонентов, разветвители должны большую часть мощности пропускать насквозь, а к абонентам ответвлять меньшую. Абоненты, имеющие раздельные коннекторы приемников и передатчиков, должны подключаться к шине через дополнительные разветвители. В такой сети потери между абонентами сильно зависят от их взаимного расположения в цепочке, в результате чего повышаются требования к ширине динамического диапазона приемников. С ростом количества абонентов потери (в децибелах) растут линейно.

Рис. 4.12. Применение Т-разветвителей: а — оптическая шина, б—двухточечное соединение по одному волокну

В разветвителе «звезда» свет, входящий в любой порт, равномерно распределяется между всеми остальными. На основе такого разветвителя может строиться сеть с разделяемой средой передачи и звездообразной топологией (см. рис. 4.10,^)— например, Ethernet lOBase-FP. Здесь рост потерь с увеличением числа узлов происходит гораздо медленнее, но расплатой является большая потребность в оптическом кабеле — от каждого абонента к разветвителю идет пара волокон. На рис. 4.13 приведены графики потерь для сетей с идеальными (без внутренних потерь) и реальными разветвителями обоих типов (графики взяты из книги Дж. Стерлинга «Техническое руководство по волоконной оптике»).

Рис. 4.13. Зависимость потерь от числа абонентов

Трехпортовые разветвители иногда применяются для передачи сигналов во встречных направлениях но одному волокну (рис. 4.12, б). Разветвнтелн вносят значительные потерн н нежелательную взаимную засветку передатчиков, из-за чего нх применение не всегда технически возможно. Кроме того, из-за высокой стоимости их нрименеппе экономически пелесообразно лишь в тех случаях, когда затраты на выделение второго волокна становятся слишком большими (например, требуется прокладка нового кабеля на большое расстояние).

По количеству волокон кабели подразделяют на симплексные (одножильные), дуплексные (2 волокна) и многожильные (от 4 до нескольких сотен волокон). В многожильных кабелях обычно применяются однотипные волокна, хотя производители кабеля под заказ могут комплектовать его и разнотипными (ММ и SM) волокнами. Ориентировочные значения основных параметров волокон приведены в табл. 4.1. Наиболее популярно многомодовое волокно 62,5/125, однако его полосы пропускания на волнах 850 им недостаточно для организации длинных магистралей Gigabit Ethernet (см. табл. 4.2 на стр. 172). Волокно 100/140, указанное в спецификации Token Ring, применяется ограниченно (стандартами СКС не предусматривается). Из одномодовых больше распространено волокно 9,5/125.

Таблица 4.1. Основные параметры оптических волокон

Волокно	Затухание, дБ/км	Полоса пропускания, МГцхкм	Апертура j
мкм/мкм	850 нм 1 1300 нм '' 1550 нм	—" --850 нм	1300 нм	NA.
8/125,9,5/125	-	0,35- ' 0,22-	-	0,1 \
50/125	2.7-3,5	0,7-2,0 ! -	400-500	400-500	O^O '
62,5/125	2,7-3,5	0,7-1,5 1 -	160-200	400-500	0,275 ^
100/140	5,0	4,0 \ -	100	200	0,29

Рис. 4.14. Мультиплексор WDM

Для повышения эффективности использования оптических линий по ним можно одновременно передавать сигналы с разной длиной волны. Для этого существуют мульти^ексоры с разделением по д.-шаам (ю. ти WDM (Wavelength Division Multiplexer), вид одного из которых показан на рис. 4.14. В них сигналы с разными длинами волн из одного волокна разделяются по разным волокнам. Устройства обратимы - они же собирают сигналы с нескольких волокон в одно. Разрешающая способность определяется технологией разделения, которая может основываться на различных принципах. В локальных сетях применяют двухволновые разделители для 850/1300 и 1300/1550 им. Они позволяют одновременно использовать одну пару волокон двум различным сетевым приложениям, не конфликтующим по длине волны (см. табл. 4.2 на стр. 172). В современных коммуникационных технологиях применяют мультиплексирование и более тесно расположенных воли, а задача разделения н объединения решается на уровне приемника и передатчика.

4.7. Оптоволоконные кабели

Оптоволокно само но себе очень хрупкое и для использования требует дополнительной защиты от внешних воздействий. Кабели, применяемые в сетях, используют одномодовые и миогомодовые волокна с номинальпым диаметром оболочки 125 мкм в покрытии с наружным диаметром 250 мкм, которые могут быть заключены н в 900-мкм буфер. Оптический кабель состоит из одного пли нескольких волокон, буферной оболочки, силовых элементов и внешней оболочки. В зависимости от внешних воздействий, которым должен противостоять кабель, эти элементы выполняются по-разному.

Волокна характеризуются и более подробными геометрическими параметрами (допуски диаметров, эксцентриситет, некруглость), но их приводят не во всех спецификациях и в практических расчетах они не фигурируют.

Буфер отделяет волокно от остальных элементов кабеля и является первой ступенью защиты волокна. Буфер может быть плотным или пустотелым. Плотный буфер (tight buffer) заполняет все пространство между покрытием и внешней оболочкой кабеля. Простейшим плотным буфером является 900-мкм защпт-' ное покрытие волокна. Плотный буфер обеспечивает хорошую защиту волокна от давления и ударов, кабель в плотном буфере имеет небольшой диаметр и допускает изгиб с относительно небольшим радиусом. Недостатком плотного буфера является чувствительность кабеля к изменению температуры: из-за разницы в коэффициентах теплового расширения волокна (малый) и буфера (болыпой) при охлаждении буфер будет «съеживаться», что может вызвать микроизгибы волокна. Кабель с плотным буфером применяют в основном для разводки внутри помещений и изготовления коммутационных шнуров.

В кабеле с пустотелым буфером (loose tube) волокна свободно располагаются в полости буфера — жесткой пластиковой трубки, а оставшееся пространство может быть заполнено гидрофобным гелем. Такая конструкция более громоздка, но обеспечивает большую устойчивость к растяжению и изменениям температуры. Здесь волокна имеют длину большую, чем длина кабеля, поэтому деформации оболочки не затрагивают само волокно. В зависимости от назначения и числа волокон профиль буфера может иметь различную форму.

Силовые элементы обеспечивают требуемую механическую прочность кабеля, принимая на себя растягивающие нагрузки. В качестве силовых элементом используют кевларовые нити, стальные стержни, стренги из скрученной стальной проволоки, стеклопластиковые стержни. Самую высокую прочность имеет стальная проволока, но для полностью ненроводящих кабелей она неприменима.

Внешняя оболочка защищает всю конструкцию кабеля от влаги, химических н механических воздействий. Кабели для тяжелых условий эксплуатации могут иметь многослойную оболочку, включающую и бронирующую рубашку из стальной ленты или проволоки. Материал внешней оболочки определяет защищенность кабеля от тех или иных воздействий, а также горючесть кабеля и токсичность выделяемого дыма.

В локальных сетях применяют кабели наружной, внутренней и универсальной прокладки. Наружные (outdoor) кабели отличаются лучшей защищенностью от внешних воздействий и более широким диапазоном допустимых температур. Однако по противопожарным нормам их не разрешается использовать внутри помещения, поскольку при горении они выделяют токсичный дым. По этой причине длина прокладки такого кабеля внутри помещения ограничивается 15м— далее должна быть распределительная коробка, в которой этот кабель стыкуется с внутренним. На рис. 4.15 приведены два варианта наружных кабелей с разной степенью защиты.

обозначаются как OFC (Optical Fiber Conductive — оптоволоконный проводящий) и OFN (Optical Fiber Nonconductive — оптоволоконный непроводящий) соответственно. Последняя буква добавляет классификацию по пожарной безопасности — степени воспламеняемости (flammability) и выделения ядовитого дыма (smoke generation).

l OFNP/OFCP (Optical Fiber Nonconductive/Conductive Plenum) — кабели, не выделяющие токсичных газов при горении. Допустимы для прокладки в воздуховодах (plenum) без дополнительных несгораемых коробов.

l OFNR/OFCR (Optical Fiber Nonconductive/Conductive Riser) — кабели с низкой степенью воспламеняемости для прокладки между этажами (в шахтах, вертикальных каналах).

I OFN/OFC (Optical Fiber Nonconductive/Conductive) — кабели общего применения для горизонтальной проводки. Их прокладка в межэтажных переходах и воздуховодах без огнестойких коробов или труб не допускается.

Классификация NEC не является единственной.

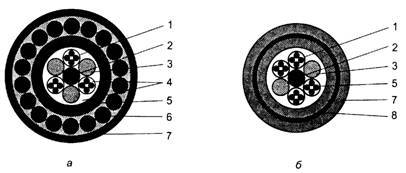

Рис. 4.15. Кабели для наружной прокладки: а — в грунте и под водой, 6 — в кабельной канализации. 1 — мод — центральный силовой элемент, 3 — кордель (стеклонити), 4 — гидрофобный заполнитель (гель), 5 — промежуточная оболочка, б — броня из стальной проволоки, 7 — наружная оболочка (полиэтилен), 8 — упрочняющие элементы

Внутренний (indoor) кабель, как правило, менее защищен, но и менее опасен при возгорании. Универсальный (indoor/outdoor) кабель сочетает в себе защищенность и безвредность, но, как правило, он дороже специализированного.

Распределительный (distribution) кабель (рис. 4.16) состоит из множества волокон (часто в 900-мкм буфере), его разделывают в распределительных коробках и панелях, корпуса которых защищают волокна от механических воздействий.

Кабели для изготовления шнуров (рис. 4.17), как правило, имеют оболочки одиночных волокон стандартного диаметра — 3 мм. Дуплексный кабель за сходство по форме с ружьем-двустволкой иногда на англоязычном слэнге называют «shot-gun», что переводится как «ружье, дробовик». Кабель breakout (разрываемый) состоит как бы из нескольких симплексных кабелей в 3-миллиметровом буфере, заключенных в общий чулок. Просле разделки и оконцовки каждое волокно оказывается в надежной механической защите.

По американской классификации NEC (National Electric Code) оптоволоконные кабели, имеющие электропроводящие элементы и чисто диэлектрические,

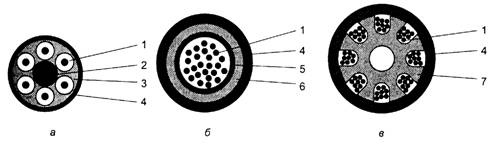

Рис. 4.16. Распределительные кабели: а —трубчатый обычный, б— с защитой от грызунов, в — профильный. 1 — оптические волокна в 900-мкм буфере, 2 — центральный силовой элемент, 3 — упрочняющие элементы (кевлар), 4 — наружная оболочка, 5 — полимерная трубка, 6 — стекловолоконные нити, 7 — профильный модуль
