Рекомендации по определению сейсмических нагрузок, соответствующих инженерно-геологическим и сейсмологическим условиям Республики Казахстан (стр. 4 )

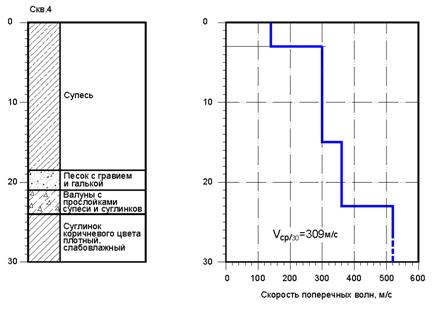

Рис. 1.1. Скорость распространения поперечных волн в 30-метровой поверхностной толще грунтов площадки №2

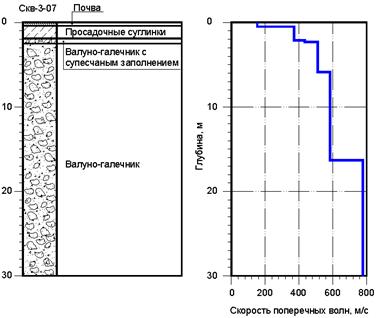

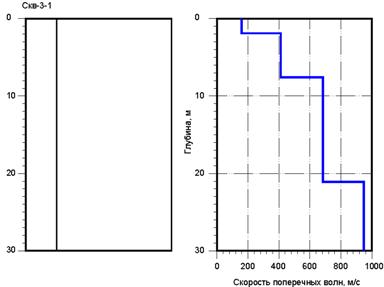

Рис. 1.2. Скорость распространения поперечных волн в 30-метровой поверхностной толще грунтов площадки №3

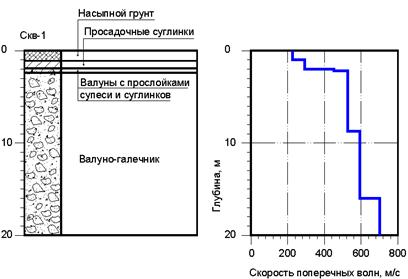

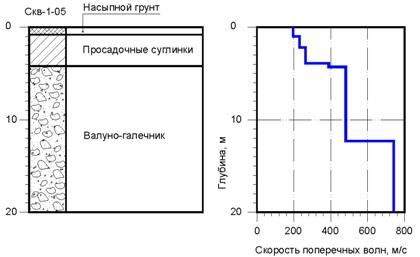

Рис. 1.3. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов площадки №4

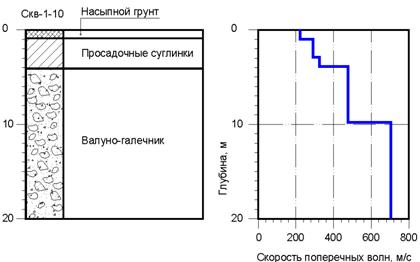

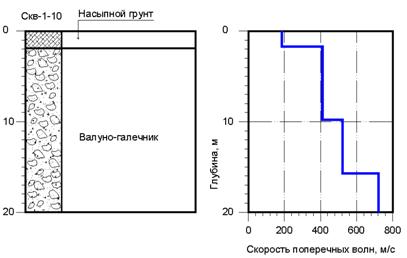

Рис. 1.4. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов площадки №5

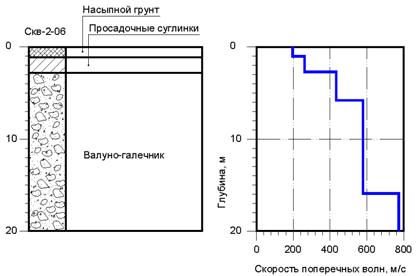

Рис. 1.5. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов площадки №6

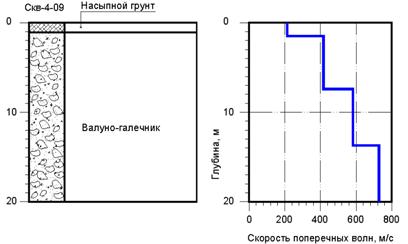

Рис. 1.6. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов площадки №7

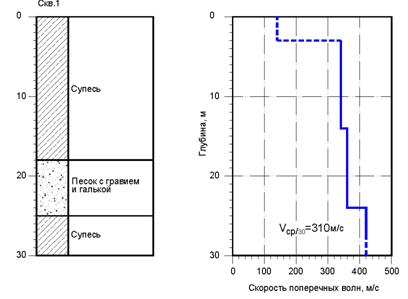

Рис. 1.7. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов площадки №8

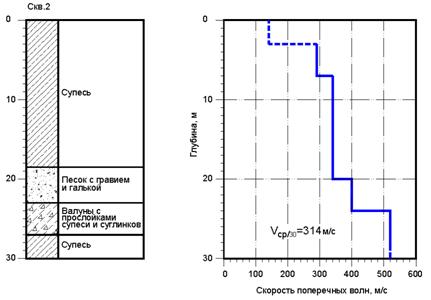

Рис. 1.8. Скорость распространения поперечных волн в 30-метровой поверхностной толще грунтов площадки №9

Таблица 1.3

№ площадки	Расположение площадки	Скорости распространения поперечных волн
VS,10 (м/с)	VS,20 (м/с)	VS,30 (м/с)
1	Сев. пр. Аль-Фараби, зап. р. Есентай	477	592	663
2	Южнее пр. Аль-Фара­би, зап. р. Есентай	386	531	593
3	Сев. пр. Аль-Фараби, вост. ул. Сейфуллина	337	441	532
4	Пр. Аль-Фараби, уг. ул. Водозаборная	437	517	580-610*
5	Пр. Абая, уг. ул. Мирзояна	370	487	560-580*
6	Пр. Абая, 159	390	492	560-590*
7	Ул. Бухар Жирау, вост. р. Есентай	386	482	550-580*
8	Ул. Толе би, восточнее ул. Яссауи	337	470	542-570*
9	Ул. Алимжанова, 51	331	433	510-530*

Примечание. * ¾ отмеченные значения VS,30 получены путем экстраполяции экспериментальных данных. При экстраполяции значения скоростей распространения поперечных волн в нижнем 10-метровом слое 30-метровой толщи принимались от 770 до 950 м/с, что соответствует результатам измерений скоростей в 30-метровых толщах.

Данные о строении поверхностных толщ грунтов, отнесенных в соответствии с табл. 1.2 к грунтам категорий II и III, и скоростях распространения поперечных волн в этих толщах представлены на рис. 1.9 и 1.10 соответственно и в таблице 1.4.

Из представленных данных следует, что средние скорости распространения поперечных волн в 30-метровых толщах грунтов, отнесенных в СНиП РК 2. к категории I по сейсмическим свойствам, как правило, находятся в пределах 550-650 м/с и лишь на некоторых площадках могут несколько превышать 650 м/с.

В соответствии с количественными значениями VS,30, приведенными в табл. 1.1, поверхностные толщи со скоростями распространения поперечных волн 550-600 м/с относятся к стратиграфическим профилям типа В. К этому же типу профиля относятся грунтовые толщи со скоростями распространения поперечных волн 600-800м/с и 360-550 м/с.

Столь широкий диапазон значений скоростей VS,30 (от 360 до 800 м/с), соответствующих одному типу грунта по сейсмическим свойствам, вызвал обоснованные сомнения, потребовавшие проведения соответствующих исследований.

В процессе исследований было установлено, что обобщенные графики коэффициентов динамичности β(Т), построенные для стратиграфических профилей со скоростями VS,30:

·  800…550 м/с – кардинально отличаются от графиков β(Т), построенных для стратиграфических профилей со скоростями VS,30 равными 360…550 м/с;

·  550…360 м/с – практически совпадают с графиками β(Т), построенными для стратиграфических профилей со скоростями VS,30 равными VS,30 275…550 м/с.

Из представленных данных следует, что средние скорости распространения поперечных волн в 30-метровых толщах грунтов Алматинского региона, отнесенных в СНиП РК 2.:

ккатегории I как правило, находятся в пределах 550-600 м/с илишь могут достигать 0-700 – находятся в диапазоне примерно от 520 до 675 м/с;Скальные геологические формации, в которых скорость VS/30 имеет значения более 800 м/с, для населенных сейсмических зон Казахстана нетипичны. Подобные типы грунта могут встречаться лишь в горных районах.

Рис. 1.9. Скорость распространения поперечных волн в 30-метровой поверхностной толще грунтов вблизи площадки ТЭЦ-2

Рис. 1.10. Скорость распространения поперечных волн в 20-метровой поверхностной толще грунтов вблизи площадки ТЭЦ-1
