Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 12 )

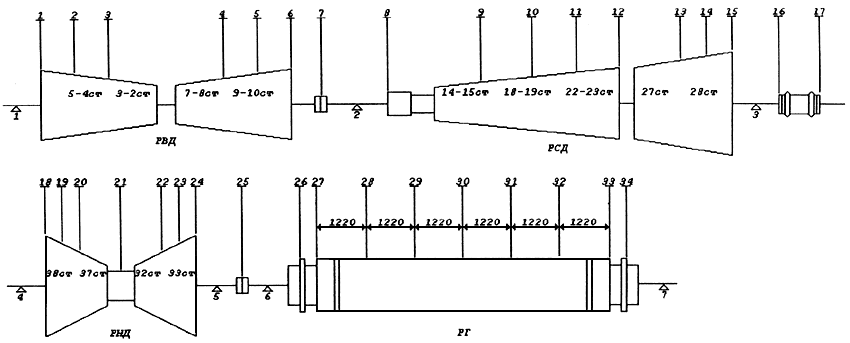

Номер опоры	Номер плоскости коррекции
1	2	3	4	5	6	7	8	9	10	11	12	13
1	11/40	10/40	10/40	7/40	6/41	6/41	2/44	1/85	1/145	1/155	1/158	1/139	-
2	4/26	4/27	5/27	8/28	8/28	8/29	7/29	10/30	10/31	10/32	9/32	8/33	-
3	0	0	0	0	0	0	1/88	2/60	3/54	4/52	4/51	4/50	-
4	0	0	0	0	0	0	0	1/170	1/168	1/165	1/158	1/153	-
5	0	0	0	1/207	1/204	1/201	0	0	1/112	1/99	1/90	1/86	-
6	0	0	0	0	0	0	0	0	0	0	0	0	-
7	0	0	0	0	0	0	0	0	0	0	0	0	-
Номер опоры	Номер плоскости коррекции
14	15	16	17	18	19	20	21	22	23	24	25
1	-	1/156	1/149	0	0	-	-	1/250	-	-	0	0
2	-	7/36	1/60	1/123	1/135	-	-	2/146	-	-	1/161	0
3	-	6/48	3/46	1/52	1/73	-	-	1/95	-	-	1/103	0
4	-	1/88	3/44	8/37	14/37	-	-	22/37	-	-	8/38	2/35
5	-	1/72	1/62	2/32	10/26	-	-	28/25	-	-	17/24	6/22
6	-	0	0	1/21	2/338	-	-	6/328	-	-	4/331	2/37
7	-	0	0	1/324	2/324	-	-	5/323	-	-	3/315	2/246
Номер опоры	Номер плоскости коррекции
26	27	28	29	30	31	32	33	34	18-24 кс	26-34 с	26-34 кс
1	0	0	0	0	0	0	0	0	0	0	0	0
2	0	0	0	0	0	0	0	0	0	1/76	0	0
3	0	0	0	0	0	0	0	0	0	1/41	0	0
4	1/341	1/335	2/324	2/319	2/317	2/316	2/315	1/314	1/314	6/36	2/327	0
5	2/276	3/269	6/261	7/259	8/258	8/258	7/260	4/262	3/263	6/202	6/268	1/51
6	9/105	12/107	18/111	22/114	23/116	22/118	19/121	12/126	9/128	1/137	18/116	4/25
7	7/175	10/170	15/163	18/159	19/156	19/153	16/149	11/142	8/139	1/106	15/155	5/256
