Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 29 )

Номер плоскости	1	2	3	4	5	6	7	8	9	10	11	12	13
Радиус плоскости, см	37,5	69,0	69,0	37,5	57,5	102,0	115,3	102,0	115,3	102,0	57,5	102,0	115,3
Номер плоскости	14	15	16	17	18	19	20	21	22	23	24	25	26
Радиус плоскости, см	102,0	115,3	102,0	57,5	102,0	115,3	102,0	115,3	102,0	71,5	100,0	100,0	100,0

Рисунок 1.9 - Схема расположения плоскостей коррекции на турбоагрегате К/1500-2 ХТГЗ+ТВВ-1000

Приложение 2

(справочное)

ДАННЫЕ ДЛЯ РАСЧЕТА КОРРЕКТИРУЮЩИХ МАСС ПРИ КОМПЕНСАЦИИ ОСТАТОЧНОГО ПРОГИБА РОТОРОВ, ДОПУСКАЕМОГО ЗАВОДОМ-ИЗГОТОВИТЕЛЕМ

В приложении приведены схемы роторов высокого и среднего давления турбоагрегатов К ЛМЗ, К ЛМЗ, К ХТГЗ, К ХТГЗ и К ЛМЗ с указанием координат сосредоточения масс и длин участков, плоскостей коррекции и ориентировочных точек индикации прогиба (рисунки 2.1-2.5). Методика расчета корректирующих масс изложена в разделе 4.3 данных методических указаний.

В схемах приняты следующие обозначения:

mi - масса расчетного участка ротора, кг;

DXi - длина расчетного участка ротора, см;

fi - эксцентриситет i-й массы;

а - з - точки индикации прогиба;

M1, M2 - корректирующие массы.

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12
mi, кг	75	116	660	342	320	281	277	281	280	278	282	287
DXi, см	15,2	12,0	61,5	12,8	13,8	13,2	13,0	13,0	13,0	13,0	13,0	13,5
Порядковый номер	13	14	15	16	17	18	19	20
mi, кг	303	375	848	975	104	228	81	171
DXi, см	14,5	21,0	28,0	72,0	10,5	19,8	15,2	8,0

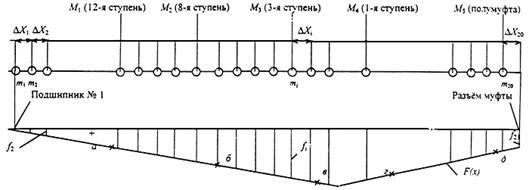

а)

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13	14
mi, кг	177	161	159	92	134	109	380	235	90	1099	733	732	671	620
DXi, см	8,0	25,5	15,5	5,0	22,0	18,0	36,2	19,8	9,4	43,5	22,6	17,0	16,0	15,3
Порядковый номер	15	16	17	18	19	20	21	22	23	24	25	26	27	28
mi, кг	636	651	594	90	946	1098	1437	1637	48	430	338	144	111	135
DXi, см	15,6	15,9	11,8	4,0	18,6	20,4	26,4	30,8	4,6	24,8	22,8	11,1	9,2	18,5
Порядковый номер	29	30	31	32	33	34
mi, кг	159	82	475	192	580	540
DXi, см	21,5	9,0	10,0	6,5	17,0	11,5

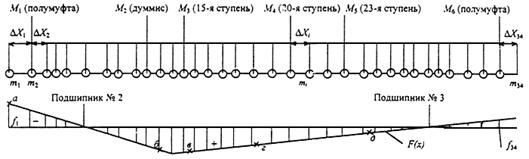

б)
