Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 30 )

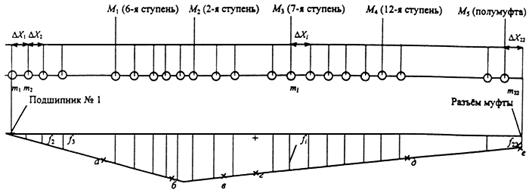

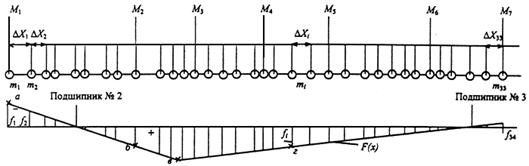

Рисунок 2.1 - Данные для расчета корректирующих масс M для компенсации остаточного прогиба РВД (а) и РСД (б) турбоагрегата К ЛМЗ

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12
mi кг	35	93	247	632	637	397	455	409	413	329	524	779
DXi, см	15,2	12,2	25,9	54,4	16,6	17,6	47,8	18,3	18,5	16,0	19,5	50,2
Порядковый номер	13	14	15	16	17	18	19	20	21	22
mi кг	491	321	421	416	191	373	365	658	572	294
DXi, см	16,4	18,2	18,2	16,7	14,4	13,7	11,6	64,2	15,5	8,0

а)

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13	14
mi, кг	0	340	225	125	133	119	133	284	1194	1192	598	776	740	731
DXi, см	8	28	6	22,8	24,3	5,5	14,5	19,5	48,9	21,5	20	16,8	16,8	17
Порядковый номер	15	16	17	18	19	20	21	22	23	24	25	26	27	28
mi, кг	747	776	804	848	907	917	954	1020	892	917	1246	1682	2413	3473
DXi, см	16,3	15,1	15,5	18,4	16,8	16,8	17,9	18,6	23,7	14	19	22	32	43
Порядковый номер	29	30	31	32	33	34
mi, кг	2432	542	244	228	788	867
DXi, см	25,7	13,3	21	22	49	-

б)
