Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 31 )

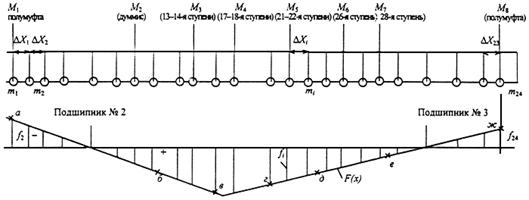

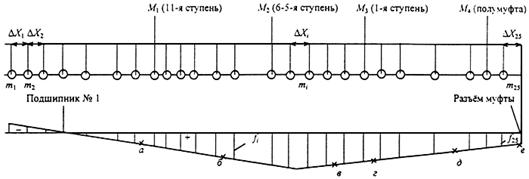

Рисунок 2.2 - Данные для расчета корректирующих масс M при компенсации остаточного прогиба РВД (а) и РСД (б) турбоагрегата К ЛМЗ

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13
mi, кг	32	54	58	0	98	331	540	496	364	455	453	449	443
DXi, см	4,0	10,0	8,5	16,3	11,3	36,2	36,2	10,7	16,7	16,5	16,6	16,6	16,6
Порядковый номер	14	15	16	17	18	19	20	21	22	23	24	25
mi, кг	446	458	465	587	634	637	588	588	588	362	102	188
DXi, см	17,2	18,0	18,0	29,6	19,9	35,5	35,5	35,5	35,5	12,5	10,0	9,0

а)

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12
mi, кг	0	242	211	140	0	226	671	1098	1360	1570	1638	1854
DXi, см	9,0	34,0	22,8	17,4	20,6	22,5	35,7	35,7	31,3	35,0	32,6	36,9
Порядковый номер	13	14	15	16	17	18	19	20	21	22	23	24
mi, кг	2099	2050	2099	2286	4149	5434	3149	284	0	687	874	827
DXi, см	37,3	35,1	40,5	30,6	59,6	61,7	31,7	22,5	20,5	37,0	18	-

б)

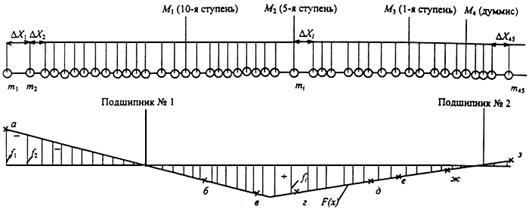

Рисунок 2.3 - Данные для расчета корректирующих масс М для компенсации остаточного прогиба РВД (а) и РСД (б) турбоагрегата К ХТГЗ

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
mi, кг	15	17	9	9	5	12	10	14	13	5	66	42	59	120	270	375
DXi, см	9,8	8,0	13,4	4,5	4,9	14,6	2,0	3,3	13,7	9,0	8,2	10,3	17,0	15,0	24,8	24,8
Порядковый номер	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
mi, кг	375	440	367	336	336	335	335	332	332	362	376	324	324	384	392
DXi, см	24,8	11,0	12,8	8,2	12,8	8,2	12,8	8,2	12,8	8,2	14,5	8,2	14,5	8,2	15,5
Порядковый номер	32	33	34	35	36	37	38	39	40	41	42	43	44	45
mi, кг	340	340	361	409	719	836	609	609	549	492	326	121	85	519
DXi, см	8,2	15,5	8,2	21	26,2	29,6	29,6	29,6	26,3	26,3	14,5	17,5	19	16,5

а)
