Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 32 )

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
mi, кг	0	550	155	143	97	76	117	177	242	516	1150	630	491	547	522
DXi, см	10,0	27,5	8,1	23,0	15,0	17,5	14,0	19,9	4,5	39,9	39,9	4,5	11,4	12,2	13,0
Порядковый номер	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
mi, кг	582	694	697	573	586	590	587	614	614	657	657	672	673	638	638
DXi, см	12,1	13	12,5	10	14	10	13,6	10	13,6	11	13,6	11	13,7	11	13,7
Порядковый номер	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45
mi, кг	694	790	865	741	286	270	128	212	121	75	173	229	135	524	1863
DXi, см	11	18	13	4,4	26,4	4,4	18,7	18,7	3	11	22,5	24,1	1,5	37	18

б)

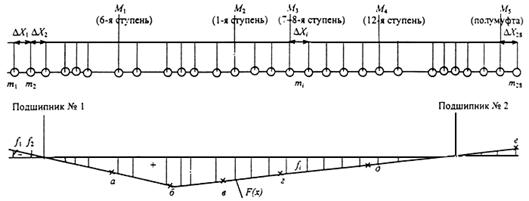

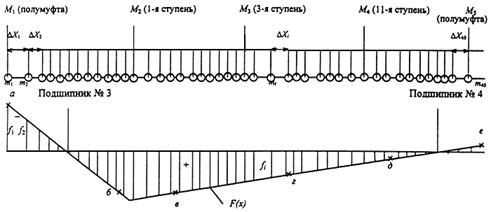

Рисунок 2.4 - Данные для расчета корректирующих масс М для компенсации остаточного прогиба РВД (а) и РСД (б) турбоагрегата К ХТГЗ

Порядковый номер	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
mi, кг	44	68	68	102	245	638	787	680	680	687	750	1130	1153	529	481
DXi, см	15	8	15,2	12,2	25,9	51,8	18,6	21,6	21,5	21,7	27,9	38,9	50	13,4	26,9
Порядковый номер	16	17	18	19	20	21	22	23	24	25	26	27	28	29
mi, кг	714	667	687	759	800	875	557	122	132	169	134	208	338	244
DXi, см	20,4	20,8	22,1	23,1	19,4	64,2	12,5	5,5	23,5	24,3	5,5	29,7	12,3	-

а)
