Методические указания по балансировке многоопорных валопроводов турбоагрегатов на электростанциях (стр. 15 )

Номер опоры	Номер плоскости коррекции
1	2	3	4	5	6	7	8	9	10	11
1	13/56	23/61	23/63	23/64	23/65	26/68	6/82	2/121	2/173	2/222	3/243
2	3/115	7/90	8/86	9/84	10/82	13/80	6/79	9/99	14/111	14/118	15/124
3	2/270	6/235	7/232	8/228	8/227	10/223	4/199	7/108	17/88	21/82	25/79
4	0	0	0	1/4	1/6	1/8	0	1/238	2/232	3/231	3/230
5	0	1/140	1/136	1/133	1/131	1/126	0	1/28	1/11	1/4	1/359
6	0	0	0	0	0	0	0	0	0	0	0
7	0	0	0	0	0	0	0	0	0	0	0
Номер опоры	Номер плоскости коррекции
12	13	14	15	16	17	18	19	20	21	22
1	5/255	8/263	6/279	2/310	1/332	0	1/181	0	1/183	1/188	0
2	16/132	24/134	13/148	3/203	1/251	0	1/58	1/63	2/66	1/77	0
3	31/76	47/75	29/70	5/54	1/358	2/277	2/261	1/257	2/253	1/231	0
4	4/230	6/230	3/240	2/359	6/16	21/30	25/38	18/41	26/44	12/56	2/97
5	1/354	3/353	1/342	2/169	4/136	21/75	39/60	27/56	42/53	32/45	9/31
6	0	0	0	0	0	2/194	3/196	2/196	2/196	0	3/24
7	0	0	0	0	0	1/150	1/157	0	1/166	0	1/265

Номер плоскости	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
Радиус плоскости, см	23,0	32,5	32,5	32,5	32,5	40,0	23,0	31,8	44,5	40,0	40,0	44,5	68,5	64,5	37,5	37,5	64,5	68,5	44,5	68,5	64,5	40,0

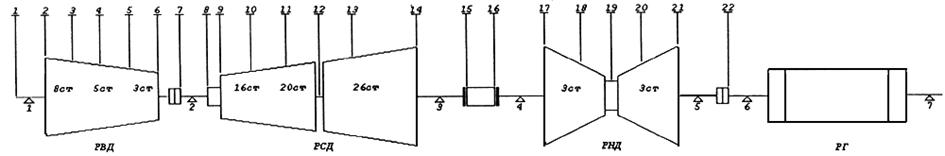

Рисунок 1.3 - Схема расположения плоскостей коррекции на турбоагрегате К ХТГЗ+ТГВ-300
