Экология и экономика природопользования (стр. 37 )

2.Мероприятия, реализующие цель «Сохранение и улучшение состояния природной среды в Орловской области» и дерево целей

№ п/п	Наименование мероприятия	Локальная цель	Длительность выполнения, месяц	Капитальные вложения, млн руб (в сопоставимых ценах)
1	2	3	4	5
1	Строительство установок для улавливания и обезвреживания вредных веществ из отходящих газов (завод «Ливгидромаш»)	1.3	7	0,012
2	Перевод цехов на соляно-кислотное травление с регенерацией отработанных растворов с замкнутым циклом растворов промывных вод (Орловский сталепрокатный завод)	2.1.2.1 2.2.1	4	2 000
з	Обезвреживание отработанных растворов и стоков гальванических отделений (Орловский сталепрокатный завод)	2.2.1	4	1,000
4	Строительство очистных сооружений (Ливенский комбинат стройматериалов)	2.2.1	8	0,3000
5	Оборотная система водоснабжения (Орловский завод шестерен)	2.2.	13	3,000
6	Канализация и очистные сооружения (Ливенский спиртовой завод)	2.2.3	8	0,200
7	Оборотное водоснабжение (Ливенский сахарный завод)	2.1.2.3- 2.2.3	4	0,050
8	Посев и посадка леса	3.1.1-4)	44	0,400 0,400
9	Рубки ухода и санитарные рубки	3.2	16	3,660
10	Проектно-изыскательские работы (для проведения противоэрозийных мероприятий)	4.2.1	12	1,314
11	Противоэрозионные лесомелиоративные мероприятия	4.2.0	12 12 8	1,594 1,594 1,062
12	Противоэрозионные гидротехнические мероприятия	4.2. -4)	1 28	14,262 9,508
13	Противоэрозионные агротехнические мероприятия	4. 2(1 ) 4.2.1 -4)	8 8 8 8 8	37,496 37,496 37,496 37,496 37,496
14	Противоэрозионные организационно-хозяйственные мероприятия (по улучшению сенокосов и пастбищ)	4.2.1.(1 ~4) 4.2.	12 8	1,609 1,072
15	Рекультивационные мероприятия	4	12	1,495

3.Цель занятия

Необходимо присвоить экспертные оценки относительной важности целей на всех уровнях дерева, включая локальные цели (на схеме дерева целей не указаны). Далее следует рассчитать коэффициенты относительной важности локальных целей и соответствующих им мероприятий, а затем определить оптимальный план реализации мероприятий с учетом их приоритетных оценок и ограничений по ресурсам, выделяемым на проведение всей программы работ.

4. Методика проведения деловой игры

• Этап 1. Изучение экологической ситуации в Орловской области. Оценка загрязнителей и состояния природы в области. Определение наиболее важных направлений, субрегионов области, где необходимы первоочередные природоохранительные мероприятия.

• Этап 2. Изучение списка и мероприятий, предложенных в качестве полного набора для воссоздания гармонии в природной среде области.

• Этап 3. Присвоение экспертных оценок и расчет коэффициентов относительной важности. За экраном ПЭВМ студенты проводят экспертное оценивание целей по всем кустам дерева целей с точки зрения их относительной важности для реализации цели — корни куста программы.

Для этого используется специальная ПЭВМ-программа. Три-четыре студента представляют группу экспертов. Оценка целей дается в баллах от 0 до 10. На этой основе ПЭВМ автоматически определяет значимость локальных целей и соответствующих мероприятий.

• Этап 4. Некоторые мероприятия связаны технологическими зависимостями, которые указывают на обязательную очередность выполнения этих мероприятий. Студенты выявляют такие мероприятия и на экране ЭВМ указывают такие связи.

• Этап 5. Студенты проводят расчеты и получают варианты расписаний (планов) выполнения всего множества мероприятий в рамках тех средств, которыми располагает область для решения этих проблем. Полученное расписание анализируется и принимается решение о выборе наиболее приемлемого варианта. Если принято решение провести изменение в выбранном плане, то участники игры меняют технологическую последовательность выполнения мероприятий, жестко задавая последовательность некоторых из них (этап 4). После того как окончательно сформировано расписание выполнения мероприятий, слушатели переходят к заключительному этапу.

• Этап 6. Данный этап проходит в рамках круглого стола, за которым каждый коллектив слушателей докладывает о проделанной работе, своих оценках мероприятий, полученном расписании. Остальные коллективы выступают оппонентами.

Подводится общий итог деловой игры.

Для проведения деловой игры «Планирование природоохранительных мероприятий в области» разработан программный комплекс, включающий следующие файлы: RESURS. EXE.

После запуска программы RESURS. EXE на экране появляется заставка (рис. П. 1.1).

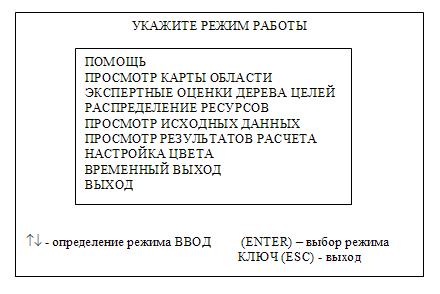

Рис. П. 1.1. Меню деловой игры

Если нажать любую клавишу ПЭВМ, то на экране появится название. После этого на экране появится карта Орловской области с обозначением важнейших населенных пунктов, упомянутых в деловой игре, и дорогами, их соединяющими. Вслед за картой на экране ПЭВМ можно получить меню с режимами работы, показанными на рис. П. 1.1.

Прежде всего надо изучить исходные данные к деловой игре. Для этого следует воспользоваться режимом «Просмотр исходных данных». В этом режиме на экране появится прежде всего цель и направления, по которым она может быть достигнута (рис. П. 1.2).

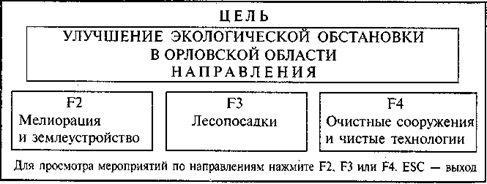

Рис. П. 1.2. Цель и направления ее реализации

По каждому из направлений разработан комплекс мероприятий. Для того чтобы получить набор предприятий по какому-либо направлению, следует нажать клавишу F2, F3 или F4. Если нажать клавишу F2, то будет получен набор мероприятий по направлению «Мелиорация и землеустройство» (рис. П. 1.3).

Рис. П. 1.3. Набор мероприятий по направлению

«Мелиорация и землеустройство»

Если нажать клавишу ESC, то на экране будут высвечены характеристики мероприятий: экспертная оценка важности, потребная величина складируемого, потребная величина нескладируемого ресурса, время выполнения мероприятия (рис. П. 1.4).

ЧИСЛЕННЫЕ ХАРАКТЕРИСТИКИ МЕРОПРИЯТИЙ
Работа	Экспертная оценка	Складируемый ресурс	Нескладируемый ресурс	Время
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000	120 145 НО 140 90 150 85 25 36 28 20 60 100 120 50 70 50 30 65 70	3 2 2 3 2 5 1 2 2 3 4 3 3 3 2 2 1 1 2 1	3 2 3 2 3 2 2 1 1 2 2 2 3 3 2 2 2 1 2 2

Рис. П. 1.4. Характеристики мероприятий

Экспертная оценка равна 0, поскольку такая оценка еще не проведена. Для проведения экспертной оценки надо использовать режим «Экспертные оценки дерева целей» меню, показанного на рис. П. 1.1.

При проведении экспертных оценок важности мероприятий прежде всего следует оценить важность направлений достижения целей. Пример такой оценки приведен на рис. П. 1.5. Здесь надо указать количество экспертов, оценивающих направление, а затем каждому эксперту предоставляется возможность балльной оценки направлений достижения целей.

Рис. П.1.5. Экспертная оценка направлений достижения целей

Для оценки важности мероприятий по каждому направлению используется своя группа экспертов. При этом эксперт, оценивая важность пары мероприятий по определенному направлению, указывает приоритет первого мероприятия перед вторым или второго перед первым. Если он затрудняется указать приоритет мероприятий, то вводит ноль. Пример такой оценки приведен на рис. П. 1.6. В процессе оценки мероприятий эксперт может вызвать карту Орловской области на экран.

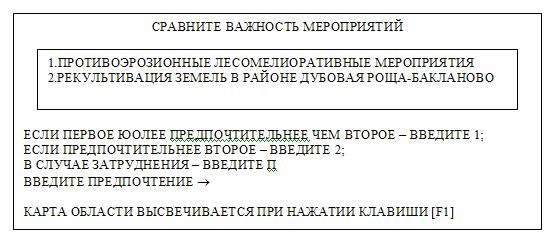

Рис. П. 1.6. Пример экспертной оценки мероприятий

После проведения экспертной оценки на экране появляется набор мероприятий с набранными баллами (рис. П. 1.7). Сумма баллов равна единице.

Когда произведена оценка важности мероприятий, можно приступить к распределению ресурсов и построению плана выполнения мероприятий. Решение этой задачи производится в режиме «Распределение ресурсов» меню программы. Для решения задачи прежде всего надо указать технологические связи. Затем надо указать величину ошибки экспертных оценок и горизонт планирования (рис. П. 1.8). Вслед за этим на экране появляется таблица (рис. П. 1.9) с экспертной оценкой мероприятий и пределами изменения оценок (в пределах указанной ранее ошибки). После нажатия клавиши ESC проходит счет.

Теперь следует проанализировать полученное расписание выполнения мероприятий, изменить ошибку экспертизы, назначить другие технологические связи между мероприятиями, пересмотреть экспертные оценки.

РЕЗУЛЬТАТЫ ОЦЕНКИ МЕРОПРИЯТИЙ
1 СТРОИТЕЛЬСТВО УСТАНОВОК ДЛЯ УЛАВЛИВАНИЯ И ОБЕЗВРЕЖИВАНИЯ ВРЕДНЫХ ВЕЩЕСТВ	0.0860
2 ПЕРЕВОД ЦЕХОВ ОРЛОВСКОГО СТАЛЕПРОКАТНОГО ЗАВОДА НА СОЛЯНО-КИСЛОТНОЕ ТРАВЛЕНИЕ	ОЛ204
3 ОБЕЗВРЕЖИВАНИЕ ОТРАБОТАННЫХ РАСТВОРОВ И СТОКОВ ГАЛЬВАНИЧЕСКИХ ОТДЕЛЕНИЙ	0.344
4 СТРОИТЕЛЬСТВО ОЧИСТНЫХ СООРУЖЕНИЙ НА ЛИВЕНСКОМ КОМБИНАТЕ СТРОЙМАШ	0.0344
5 СОЗДАНИЕ ОБОРОТНОЙ СИСТЕМЫ ВОДОСНАБЖЕНИЯ НА ОРЛОВСКОМ ЗАВОДЕ ШЕСТЕРЕН	0.0516
6 СТРОИТЕЛЬСТВО КАНАЛИЗАЦИИ И ОЧИСТНЫХ СООРУЖЕНИЙ НА ЛИВЕНСКОМ СПИРТОВОМ ЗАВОДЕ	0.0688
7 СОЗДАНИЕ ОБОРОТНОЙ СИСТЕМЫ ВОДОСНАБЖЕНИЯ НА ЛИВЕНСКОМ САХАРНОМ ЗАВОДЕ	0.0860
8 ПОСЕВ И ПОСАДКА ЛЕСА В РАЙОНЕ МЦЕНСК - ТЕЛЬЧЬЕ	0.0370
9 ПОСЕВ И ПОСАДКА ЛЕСА В РАЙОНЕ ГЛАЗУНОВКА - КРОМЫ	0.0185
10 РУБКИ УХОДА И САНИТАРНЫЕ РУБКИ В РАЙОНЕ НОВОСИЛЬ - ГОЛУНЬ - КОРС	0.0556
11 ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЕ РАБОТЫ ДЛЯ ПРОВЕДЕНИЯ ПРОТИВОЭРОЗИОННЫХ МЕРОПРИЯТИЙ	0.0489
12 ПРОТИВОЭРОЗИОННЫЕ ЛЕСОМЕЛИОРАТИВНЫЕ МЕРОПРИЯТИЯ	0.0543
13 ПРОТИВОЭРОЗИОННЫЕ ГИДРОТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ	0.0380
14 ПРОТИВОЭРОЗИОННЫЕ АГРОТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ	0.0217
15 МЕРОПРИЯТИЯ ПО УЛУЧШЕНИЮ СЕНОКОСОВ И ПАШЕН	0.0272
16 СТРОИТЕЛЬСТВО НОВЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ В РАЙОНЕ БЕЛОМЕСТНАЯ - НАВЕСНОЕ	0.0326
17 СТРОИТЕЛЬСТВО НОВЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ В РАЙОНЕ НОВОСИЛЬ - ГОЛУНЬ	0.0380
18 СТРОИТЕЛЬСТВО НОВЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ В РАЙОНЕ ДУБОВАЯ РОЩА - БАКЛАНОВО	0.0435
19 РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ В РАЙОНЕ ЕВЛАНОВО - БЕЛОМЕСТНАЯ - НАВЕСНОЕ	0.0435
20 РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ В РАЙОНЕ ДУБОВАЯ РОЩА - БАКЛАНОВО	0.0489
Для продолжения нажмите ввод

Рис. П. 1.7. Результаты экспертной оценки
