ПРЕДИСЛОВИЕ

Середина XX века ознаменована успехами ракетно-космиче­ской техники. Выдающуюся роль в создании научных основ для этих успехов сыграл русский ученый .

С момента запуска в СССР а 1957 г. первого искусственного спутника Земли (ИСЗ) возникла практическая возможность создания систем связи с ретранслятором (пассивным или активным), расположенным на спутнике. Эффективность такого разме­щения ретранслятора была уже к тому времени очевидна, посколь­ку получили широкое распространение радиорелейные линии свя­зи прямой видимости с ретрансляционными станциями на высо­ких башнях, а для увеличения дальности связи неоднократно осу­ществлялся подъем ретранслятора на большую высоту с помо­щью самолетов и других летательных аппаратов. В качестве кос­мической ретрансляционной станции ИСЗ оказался более удоб­ным, чем другие средства подъема активного ретранслятора, из-за большой (практически неограниченной) высоты, длительного сро­ка существования без заметных затрат энергии (спутник движет­ся по орбите как небесное тело), эффективной работы солнечных батарей, не затеняемых атмосферными образованиями — облака­ми. Эти преимущества оказались важнее, чем очевидный недоста­ток— высокая стоимость вывода ИСЗ на орбиту.

Большая высота космической станции позволяет не только создать широкополосные линии связи прямой видимости большой длины и большой емкости, но и осуществить непосредственную связь через ИСЗ большого числа земных станций, расположенных в зоне обслуживания этого ИСЗ.

Уже в начале шестидесятых годов были запущены первые спутники связи — «Молния-1» (СССР, 1965 г.) «Тельстар» (США, 1962 г). Высокая эллиптическая орбита ИСЗ «Молния-l» с высотой апогея околокм в северном полушарии и наклонением к экватору около 65° оказалась удобной для обслуживания зон включающих в себя приполярные районы, и с успехом использу­ется Советским Союзом до сих пор. Низкая орбита «Тельстара» (высота апогея 4800 км, перигея 800 км, наклонение к плоскости экватора 45°) в дальнейшем никогда не использовалась.

Однако еще в 1945 г. английский инженер А. Кларк, более известный сейчас как автор фантастических романов, предложил (по-видимому, впервые) использовать для спутников

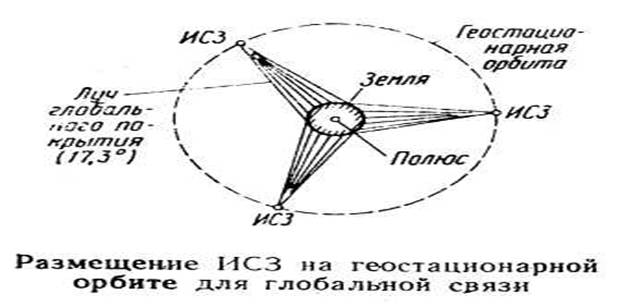

связи геостационарную орбиту, определил необходимую высоту этой орбиты (~км над поверх­ностью Земли) и показал, что трех геостационарных ИСЗ до­статочно для создания систе­мы связи, охватывающей поч­ти всю территорию земного шара (см. рисунок). Замеча­тельная особенность спутника на геостационарной орбите зак­лючается в том, что он оказыва­ется «неподвижно висящим» над некоторой точкой Земли. Это позволяет организовать связь через;
такой ИСЗ без перерывов, без сопровождения спутника антеннами земных станций. Не случайно системы спутниковой связи с
ИСЗ на геостационарной орбите (ГО) получили широчайшее развитие. Так, к августу 1985 г. на геостационарной орбите зарегистрированы Международным комитетом регистрации частот (МКРЧ) 128 спутниковых систем связи и еще 222 системы заяв­лены в МКРЧ или находятся в процессе координации. Предполагается, что в ближайшие 6 лет для целей связи на ГО будет выведено еще около 200 ИСЗ. Геостационарная орбита удобна и для некоторых других перспективных применений, например для преобразования с помощью солнечных батарей, установленных на геостационарном ИСЗ, солнечной энергии в электрическую и передачи ее на Землю остронаправленным лучом.

Не грозит ли нам переполнение геостационарной орбиты? С точки зрения чисто геометрической, т. е. с точки зрения вероятности столкновений и взаимного затенения ИСЗ, такая опасность пока не существует. Ведь протяженность геостационарной орбиты весьма велика — км, а размеры ИСЗ ограничиваются несколькими метрами. Кроме того, ГО на практике, для реально запущенных ИСЗ, имеющих некоторый разброс по высоте и скоро­сти движения, — это не геометрическая линия, а тело вращения («бублик»), имеющее заметный объем. Подсчитано [2], что даже если на геостационарную орбиту будет выведеноИСЗ, ве­роятность MX столкновения не превысит 1 раза залет. Тем не менее, во избежание «засорения» ГО в документах Междуна­родного консультативного комитета по радио (МККР) рассматри­вается необходимость «увода» ИСЗ с геостационарной орбиты по окончании их функционирования, для чего некоторый запас энер­гии в двигателе ИСЗ должен сохраняться к концу срока службы.

Если же рассматривать проблему заполнения ГО с точки зрения электромагнитной совместимости между системами связи с геостационарным ИСЗ, то оказывается, что геостационарная орбита уже сейчас на отдельных участках в некоторых полосах частот перегружена. При реализуемой сейчас на практике пространственной избирательности антенн разнос между соседними ИСЗ, работающими в общей полосе частот, во избежание взаим­ных помех составляет на практике 3—4°, и лишь в редких случа­ях снижается до 2°. В этих условиях на ГО можно разместить не более 100—180 ИСЗ, работающих в общей полосе частот. Раз­деление ИСЗ по частоте для некоторых служб затруднено, по­скольку, например, современный ИСЗ фиксированной службы ис­пользует обычно большую часть выделенной для этой службы по­лосы частот в одном из сдвоенных диапазонов 4/6 или 11/14 ГГц либо даже в обоих. Реализация систем связи в других, более вы­сокочастотных диапазонах, выделенных для фиксированной служ­бы, возможна, но связана с определенными энергетическими и технологическими трудностями.

Таким образом, перегрузка геостационарной орбиты спутниками из-за возникающих между ними радиопомех является фактом сегодняшнего дня. Координация между заинтересованными Адми­нистрациями связи перед регистрацией новой системы длится под­час годами.

В связи с создавшимся положением у ряда Администраций связи (в первую очередь, развивающихся стран) появилось желание распределить геостационарную орбиту на плановой основе, закрепив за каждой страной позицию и полосу частот для обслу­живания определенной зоны (с соблюдением ряда необходимых параметров сигналов). Для вещательной службы такой план удалось разработать и принять на Всемирной Административной конференции радиосвязи 1977 г. (ВАКР-77) для стран восточного полушария, на Региональной Административной конференции радиосвязи 1983 г. (РАКР-83) —для западного.

В 1985 г. состоялась ВАКР (1-я сессия) по использованию геостационарной орбиты и планированию использующих ее служб, с целью обеспечить всем странам равноправный доступ к геостационарной орбите. Эта сессия решила, что для национальных систем фиксированной спутниковой службы должен быть разработан так называемый план выделений, удовлетворяющих запросы Администраций, с выделением каждой Администрации не менее одной позиции на орбите. Для планирования выделены полосы в диапазонах 4/6 ГГц и 11/14 ГГц, по 800 МГц для линий Космос — Земля и Земля — Космос. В остальных полосах должна быть введе­на улучшенная процедура координации.

Таким образом, можно видеть, что использование геостационарной орбиты спутниками связи является сейчас одной из самых важных и интересных проблем развития техники связи и освоения космоса в интересах народного хозяйства. Этой проблеме и посвящена настоящая книга. В книге приведены основные сведения о движении спутников по геостационарной орбите, о прин­ципах определения зон обслуживания для таких спутников. Описаны типичные системы спутниковой связи с геостационарными ИСЗ, приведены параметры передаваемых в этих системах сигналов, параметры оборудования земных и космических станций. Рассматриваются правовые и технические аспекты проблемы регулирования использования орбиты, анализируются помехи ме­жду системами связи с геостационарными ИСЗ. Важнейшие раз­делы книги посвящены методам повышения эффективности ис­пользования геостационарной орбиты, оценке предельно дости­жимой емкости этой орбиты, принципам ее использования на пла­новой основе.

Можно полагать, что эти вопросы сохранят актуальность на длительное время и представят интерес для широкого круга читателей— как специалистов в области создания и использования современных систем связи, так и читателей, интересующихся воз­можностями и перспективами таких систем.

Главы 1, 2, 4, 5, 6, § 3.1, 3.2, 3.3, 9.3 написаны Л. Кантором; гл. 7, 8, § 3.4, 3.5, 9.1, 9.2 —В. Тимофеевым; § 9.4—авторами сов­местно на основе материалов, любезно предоставленных В. Бак­лановой.

1. ОРБИТА ГЕОСТАЦИОНАРНЫХ ИСЗ. ЗОНЫ ОБСЛУЖИВАНИЯ

1.1. ОРБИТЫ СПУТНИКОВ ЗЕМЛИ

Траектория движения искусственного спутника Земли называется его орбитой. Во время свободного полета, когда бортовые реактивные двигатели выключены, спутник Земли движется как небесное тело, под воздействием гравитационных сил и инерции, причем главенствующей гравитационной силой является притяже­ние Земли. Если упрощенно считать Землю строго сферической, а гравитационное поле Земли — единственным воздействующим на ИСЗ, то движение ИСЗ вокруг Земли подчиняется законам Кеп­лера. При этих предположениях движение спутника происходит в неподвижной (в абсолютном пространстве) плоскости — плос­кости орбиты, проходящей через центр Земли; полная механиче­ская энергия (кинетическая и потенциальная) спутника остается неизменной, вследствие чего при удалении спутника от Земли скорость его движения уменьшается, при приближении — увели­чивается. Орбита спутника в строго центральном гравитационном поле имеет вид эллипса или окружности — частного случая эл­липса.

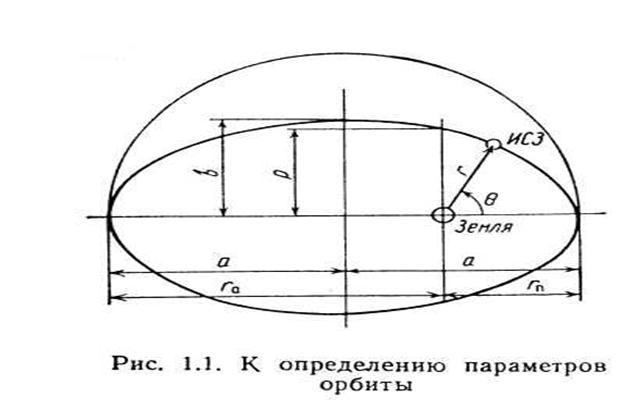

Уравнение эллиптической орбиты спутника Земли в полярной системе координат (в обозначениях, принятых в [1]) (имеет вод-

= р /(1+ е COS),(1.1)

где — модуль радиуса-вектора (расстояние от ИСЗ до центра Земли); — угловая координата радиуса-вектора («истинная аномалия»); е — эксцентриситет орбиты; р — фокальный параметр.

При е = 0 уравнение (1.1) описывает круговую орбиту ( = const), а при 0< е <1 — эллиптическую. В случае эллиптиче­ской орбиты следует определить точку перигея, соответствующую наименьшему значению =п, т. е. наименьшей высоте ИСЗ над Землей (=0°), и точку апогея (=180°) — с наибольшим зна­чением r=ra (рис. 1.1). Центр притягивающего тела — Земли — находится в одном из фокусов эллипса (у круговой орбиты фоку­сы сливаются с центром). Из геометрии известно, что для эллип­са фокальный параметр р= b2/а=а(1-е2), где а=(а+п)/2 — большая полуось, b= а — малая полуось, е= =

= (a—п)/2а — эксцентриситет. Фокусы эллипса отстоят от era центра на расстояние ае, — ае. Если считать Землю сферической, то высота орбиты (высота ИСЗ над поверхностью Земли)

h=г—R, где R — радиус Земли.

Плоскость орбиты в общем случае пересекается с плоскостью экватора (рис. 1.2). Линия пересечения плоскости орбиты с плоскостью экватора называется линией узлов, точка пересечения ор­битой ИСЗ плоскости экватора при переходе ИСЗ из южного по­лушария в северное — восходящим узлом, точка пересечения при движении ИСЗ с севера на юг — нисходящим узлом.

Важная характеристика орбиты спутника — наклонение ее плоскости к плоскости экватора, характеризуемое углом i между этими плоскостями (отсчитывается в восходящем узле, против ча­совой стрелки от восточного «направления) (рис. 1.2). По наклоне­нию различают экваториальные (i = 0), полярные (i=90°) и на­клонные (0<i<90°) орбиты, по направлению движения ИСЗ от­носительно вращения земли —прямые (0<i<90°) и обратные (90°< i 180°). Орбита спутника характеризуется еще периодом обращения Т, который может быть определен, например, как вре­мя между двумя последовательными прохождениями спутника че­рез восходящий узел.

Для систем связи и вещания необходима прямая видимость между спутником и земными станциями в течение сеанса доста­точной длительности. Если сеанс связи не круглосуточный, то удобно, чтобы он повторялся ежесуточно в одно и то же время. Поэтому особый интерес представляют собой синхронные орбиты с периодом обращения, равным или кратным времени оборота Земли вокруг оси (т. е. звездным суткам). Период обращения ИСЗ TQ = T3m/n (где Т3—длительность звездных суток: m и n — целые числа), число витков спутника за сутки N=T3/TQ=n/m,

1.2. ГЕОСТАЦИОНАРНАЯ ОРБИТА

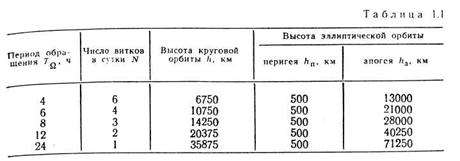

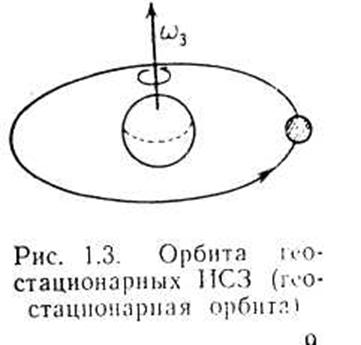

На основе изложенного можно дать определение геостационарной орбиты. Геостационарная орбита (точнее, орбита геостацио­нарного ИСЗ) — это круговая (эксцентриситет е=0), экватори­альная (t = 0), синхронная орбита с периодом обращения 24 ч, с движением ИСЗ в восточном направлении. Легко понять, что спутник на геостационарной орбите окажется «висящим» над определенной точкой земной поверхности (на определенной долготе над экватором) на высотекм над поверхностью Земли (см. табл. 1.1 и рис. 1.3). Точное значение периода обращения, равного периоду вращения Земли (звездным суткам), составляет 23ч.56 мин. 04 с.

Достоинства геостационарных спутников очевидны, чрезвы­чайно существенны. Связь через геостационарный ИСЗ может осуществляться непрерывно, круглосуточно, без перерывов для перехода с одного (заходящего) ИСЗ на другой; на земных станциях могут быть упрощены или вовсе исключены системы автома­тического сопровождения ИСЗ, да и сами механизмы привода (перемещения) антенны могут быть облегчены и упрощены; вы­ше стабильность уровня сигнала от ИСЗ из-за неизменности рас­стояния; отсутствует (или очень мал) частотный сдвиг, обусловленный эффектом Доплера (см. § 1.4).

Благодаря большой высоте геостационарного ИСЗ зона его видимости на по­верхности Земли велика — около одной трети всей земной поверхности (рис. 1.4). Из-за всех указанных преимуществ геостационарную орбиту используют очень широко, и в наиболее удобных полосахчастот она уже насыщена спутниками связи почти до предела. Следует подчеркнуть, что гео-

стационарная орбита — единственная, уникальная, и ни при каком другом сочетании параметров нельзя добиться эффекта относительной неподвижности свободно движущегося ИСЗ для земного наблюдателя.

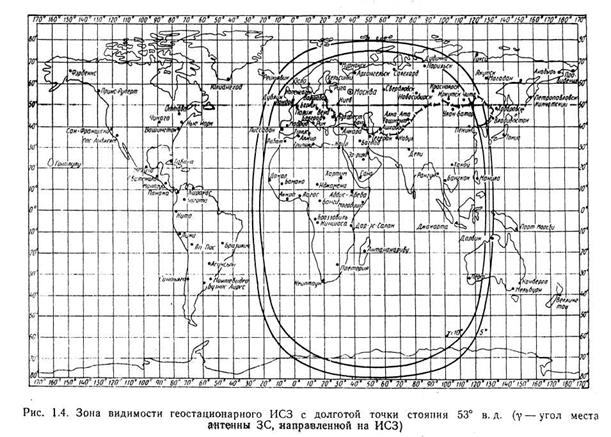

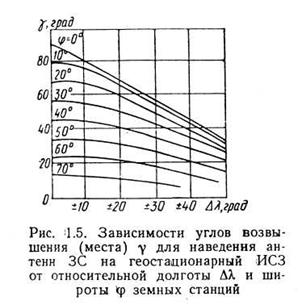

Из рис. 1.4 видно, что полярные области плохо обслуживаются геостационарными ИСЗ, поскольку спутник виден под очень малыми углами места, а вблизи полюса не виден вовсе. Малые углы места вызывают опасность затенения спутника местными предметами, увеличивают вклад радиотеплового излучения Земли в об­щие шумы земной станции. Из рис. 1.4 видно, что дело обстоит тем хуже, чем дальше по долготе расположена интересующая нас точка приема от долготы ИСЗ. Поэтому для обслуживания территорий в высоких широтах геостационарный ИСЗ должен размещаться как можно ближе к оптимальной по долготе точке, ины­ми словами, должна быть минимальной так называемая дуга обслуживания—участок ГО, в пределах которого может перемещаться ИСЗ без нарушения зоны обслуживания. Это видно так­же из рис. 1.5, позволяющего определить угол места на геостационарный ИСЗ в любой точке зоны. В связи с этим недостатком, а также в связи с большой загрузкой геостационарной орбиты рас­сматривается применение других типов орбит, в первую очередь синхронных (см. табл. 1.1). Пока для целей связи нашла приме­нение только 12-часовая эллиптическая орбита с высотой апогея около 40 тыс. км и наклонением i63°. Эту орбиту используют в Советском Союзе для спутников типа «Молния». Один ИСЗ на такой орбите в течение сеанса длительностью не менее 8 ч поз­воляет обслуживать всю территорию СССР, в том числе все по­лярные районы СССР [1—3]. Следует также отметить, что вывод ИСЗ на орбиту «Молния» (особенно с территории СССР) требу­ет гораздо меньших энергетических затрат (т. е. ракеты меньшей мощности), чем вывод на геостационарную орбиту.

Однако в случае движения ИСЗ по высокой эллиптической ор­бите «Молния» антенны земных станций (ЗС) должны следить за движущимся ИСЗ, и не менее 3 раз в сутки все ЗС должны со­вершать одновременный переход на другой ИСЗ с перерывом связи.

Из-за неизбежного отклонения параметров ГО от необходи­мых значении при запуске ИСЗ, а также из-за возмущающих факторов, нарушающих строго центральное гравитационное поле, движение реального геостационарного ИСЗ всегда несколько от­личается от идеально геостационарного. Нецентральность грави­тационного поля обусловлена несферичностью Земли (как по фор­ме, так и по распределению масс земного шара). Нарушение дви­жения ИСЗ вызывает также сопротивление атмосферы, гравита­ционные поля Солнца и Луны и пр. Вследствие всех этих возму­щений орбита ИСЗ становится незамкнутой, спутник после оборо­та вокруг Земли не возвращается точно в прежнее положение, ес­ли не производится необходимая коррекция. В частности, сопро­тивление атмосферы вызывает уменьшение скорости ИСЗ,

следовательно — уменьшение высоты орбиты; одновременно уменьша­ется эксцентриситет орбиты. Реальное влияние торможения в ат­мосфере на геостационарные ИСЗ невелико (оно существенно для эллиптических орбит с небольшой высотой перигея или низких круговых орбит, попадающих в более плотные слои атмосферы).

Рассмотрим влияние неточности первоначальных параметров орбиты на движение геостационарного ИСЗ при идеально цент­ральном гравитационном поле Земли. Отличие периода обращения спутника от звездных суток на некоторую величину T приводит к изменению долготы ИСЗ за время одного оборота спутника вокруг Земли на величину =- где w3 — угловая скорость вращения Земли, Т = ТС— Т3, Т3 — звездные сутки, Тс — период обращения спутника (так называемый сидерический [1]). Если ТС>Т3, то <0, и спутник смещается в западном. направлении, отставая от движения Земли, и наоборот.

Если при выводе cпутника орбита окажется не точно круглой, а будет обладать небольшим эксцентриситетом е (е1), но при этом период обращения точно равен необходимой величине (Tс =Tз), то спутник будет колебаться по долготе около среднего положения н по закону [1] с амплитудой 2е.

Отличие орбиты от строго экваториальной (наклонение i0) при малом наклонении вызывает колебания спутника, причем преобладают колебания по широте, определяемые законом [1]

, (1.2)

где и—аргумент широты спутника (угол между восходящим узлом орбиты и направлением на спутник в плоскости орбиты); — географическая широта подспутниковой точки.

Из (1.2) очевидно, что амплитуда колебаний по широте равна наклонению, период равен периоду обращения спутника. Траектория движения подспутниковой точки при i0 показана на рис. 1.6. Влияние наклонения орбиты на движение квазистациопарного (т. е. почти стационарного) спутника имеет особенно важное значение, поскольку наклонение орбиты возникает даже при первоначально строго экваториальной орбите вследствие неидельности поля тяготения.

Из факторов, возмущающих орбиту, заметное влияние оказы­вает экваториальное сжатие Земли (отклонение экватора от точ­ной формы круга). Анализ показывает, что из-за этого возникают колебания геостационарного ИСЗ в плоскости орбиты по долготе по высоте с большим периодом — до нескольких лет, около то­чек устойчивого равновесия. Точками устойчивого равновесия яв­ляются точки пересечения малой полуоси экваториального сечения Земли с геостационарной орбитой. Другие отклонения поля Земли от строго центрального вызывают небольшое изменение пе­риода обращения, небольшое изменение эксцентриситета, измене­ние долготы восходящего узла.

Гравитационные поля Луны и Солнца вызывают небольшие изменения периода обращения и эксцентриситета и существенную для практики эволюцию наклонения орбиты. Изменение накло­нения за год существования ИСЗ может составитьв зави­симости от астрономической даты (параметров орбиты Луны), т. е. уже через 1—2 года колебания ИСЗ из-за возникшего накло­нения (рис. 1.6) начнут существенно влиять на работу системы связи. Несколько облегчить положение на первое время может вывод ИСЗ на орбиту с заранее заданным «отрицательным» на­клонением— долготой восходящего угла 270°; тогда сначала на­клонение орбиты будет уменьшаться по величине, достигнет ну­ля, и лишь затем начнет возрастать с указанной выше скоро­стью.

Таким образом, рассмотрены факторы, оказывающие суще­ственное влияние на движение геостационарного ИСЗ (правиль­нее его называть квазистационарным). Перемещение ИСЗ от­носительно заданной точки стояния оказывает неблагоприятное влияние на работу систем связи. Во-первых, требуется непрерыв­ное наведение на ИСЗ антенн земных станций, для чего их при­дется снабдить приводом и системой автоматического наведения, что в сетях с большим числом простых ЗС нередко недопустимо. Во-вторых, перемещение ИСЗ приводит к уменьшению зон обслу­живания. В-третьих, перемещение ИСЗ по долготе приводит к вероятному сближению соседних спутников и увеличивает взаим­ные помехи между ними, ухудшая использование геостационарной орбиты. В связи с этим в настоящее время рекомендуется, чтобы нестабильность положения ИСЗ по долготе не превышала ±0,1°. Поскольку возмущающие факторы устранить нельзя, приходится периодически устранять их влияние на движение ИСЗ — произво­дить так называемую коррекцию движения спутника, сообщая ему необходимое по величине ускорение в необходимом направлении. Для коррекции на спутнике устанавливают двигатели: либо включаемые по команде с Земли, либо работающие в автономном режиме. Анализ [1] показывает, что энергетические затраты

на коррекцию положения ИСЗ не зависят от точности удержания; это объясняется тем, что для удержания спутника в более узких пределах необхо­димо чаще производить коррекцию, но при каждой коррекции затрачивать соответственно меньшее количество энергии. Следует отметить, что кор­рекция наклонения орбиты требует существенно больших затрат энергии, чем коррекция по долготе.

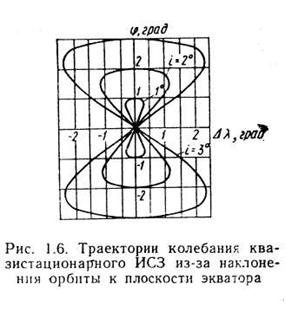

Высказывались предложения использовать колебания квазистационарного ИСЗ (см. рис. 1.6) для размещения как бы на одной номинальной позиции нескольких ИСЗ. Можно видеть, что при движении нескольких ИСЗ по такой траектории в одном и том же направлении между ними сохраняется некоторое угловое расстояние, которое может быть достаточным для поддержания взаимных помех на необходимом уровне (рис. 1.7). Рассматрива­лось, например, размещение на одной «восьмерке» трех ИСЗ, из которых включены в работу в любой момент лишь два [4], что при условии своевременного перевода ИСЗ из активного режима в пассивный позволяет сохранять угловой разнос между двумя ак­тивными ИСЗ равным 3/4 от размаха восьмерки в направлении север — юг. Однако подобные возможности пока не реализованы.

1.3. ОСВЕЩЕННОСТЬ ГЕОСТАЦИОНАРНОГО ИСЗ;

ЗАСВЕТКА АНТЕНН ЗЕМНЫХ СТАНЦИЙ

СОЛНЦЕМ И ЛУНОЙ

При движении по геостационарной орбите спутник может на некоторое время оказаться в тени Земли (рис. 1.8). Это явление имеет значение, поскольку питание ИСЗ осуществляется как правило от солнечных батарей, так что попадание в области тени Зем­ли лишает бортовое оборудование энергоснабжения; энергию при­ходится накапливать в аккумуляторах либо на время затенения прерывать работу системы связи. Затенение вызывает также рез­кое изменение тепловоз режима ИСЗ. Поэтому длительность за­тенения и время его наступления имеют важное значение.

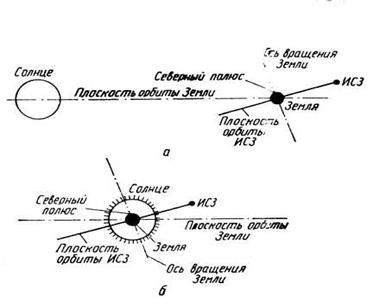

рис. 1.9. Взаимное распо­ложение плоскостей орбит Земли и экваториального ИСЗ а — лето в северном полуша­рии; б— период равноден­ствия

Поскольку плоскость геостационарной орбиты (плоскость эква­тора) и плоскость орбиты Земли при ее движении вокруг Солнца не совпадают (из-за известного наклона земной оси), большую часть года геостационарный ИСЗ вообще не попадает в тень Зем­ли: при нахождении «за Землей» спутник находится выше (или ниже) линии Солнце—Земля (рис. 1.9,а). Лишь в «периоды, близ­кие к осеннему или весеннему равноденствию, затенение становит­ся возможным, поскольку спутник, пересекая плоскость орбиты Земли, находится на прямой Солнце — Земля (рис. 1.9,б).

Очевидно также, что затенение может наступить один раз за период обращения Земли, т. е. за сутки, и что время затенения связано с местным временем для той долготы, на которой распо­ложен геостационарный ИСЗ — из рис. 1.8 видно, что в подспут­никовой точке во время затенения ИСЗ должна быть ночь.

Анализ, выполненный при некоторых упрощающих предположе­ниях [1], позволил рассчитать время входа tв и выхода tвых спутника из тени Земли в зависимости от даты (pиc. 1.10). Как видим, затенение геостационарного ИСЗ возникает только в

периоды длительностью менее 1,5 месяцев, близкие к осеннему и весеннему равноденствию, и повремени не превышает 1 ч. 10 мин в сутки. Рисунок 1.10 построен для московского времени и спут­ника, расположенного на долготе =0°. Как видим, расположение ИСЗ на более западной долготе, чем долгота зоны обслуживания, приводит к наступлению затенения в более позднее время, уже по­сле обычного времени телепередач, что позволяет обойтись без ак­кумуляторов на ИСЗ. В случае долготы О время входа в тень (или выхода из тени) может определяться из соотношения

(1.3)

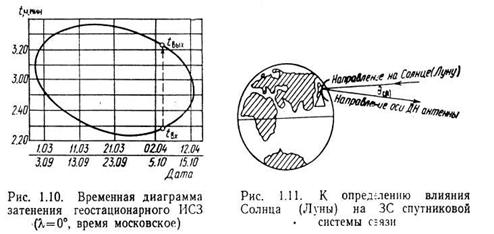

где вх, tвых определяются из рис. 1.10, а коэффициент 15 обусловлен тем, что ширина одного часового пояса составляет 15°.

Время затенения ИСЗ учитывалось при составлении плана ве­щательной службы на ЗАКР-77—все ИСЗ сдвинуты на запад относительно точки прицеливания бортовой антенны.

Теперь обратимся к другому явлению, также определяемому чисто астрономическими законами движения небесных тел — яв­лению попадания Солнца или Луны в луч антенны земных станций. И в этом случае спутник должен оказаться вблизи плоскости орбиты Земли при ее обращении вокруг Солнца (либо вблизи пло­скости орбиты Луны при ее обращении вокруг Земли), однако не позади Земли, как в случае затенения, а впереди нее. Попадание Солнца или Луны в луч антенны ЗС вызывает помеху приему сиг­налов из-за радиотеплового излучения этих небесных тел. Плотность потока мощности Wcл(), создаваемого Солнцем и Лу­ной у поверхности Земли например на частоте 3 ГГц (= 10 см), составляет соответственно и . Мощность шума создаваемая этим излучением в полосе, определяется соотношением

Pшс(л)=Wc(л)()Sэф()=Wс(л)(), (1.4)
