Основы технологии и расчета ядерных реакторов (стр. 2 )

- массовая энергонапряженность

- объемная энергонапряженность.

2 Тепловые схемы АЭС

Основное технологическое оборудование

2.1.Типы атомных станций

В настоящее время практически все стации работают как конденсационные, т. е. в качестве рабочей среды используется водяной пар.

Атомные электрические станции АЭС – предназначены для коммерческого производства электрической энергии, но на практике они в той или иной мере производят отпуск тепловой энергии сторонним организациям, но доля его намного меньше затрат на получение электроэнергии. АЭС предназначенные не только для производства электроэнергии, но и для выработки тепла называют АТЭЦ (атомная тепловая электроцентраль), классический пример – Билибинская. Кроме того, существуют ядерные энергетические установки, предназначенные только для отпуска тепловой энергии – АСТ (атомные станции теплоснабжения).

В системе любой станции различают теплоноситель и рабочее тело. Для АЭС рабочим телом является среда, с помощью которой тепловая энергия переходит в механическую (в большинстве АЭС рабочим телом является водяной пар). Однако с точки зрения термодинамики существенно выгоднее использовать в качестве рабочего тела газовые среды.

Назначение теплоносителя – отводить тепло при освобождении внутриядерной энергии. При этом необходим замкнутый контур теплоносителя по следующим причинам:

·  теплоноситель активируется;

·  требуется высокая чистота теплоносителя, поскольку любые отложения на поверхности ТВЭЛ приводят к существенному увеличению температуры оболочек твэл. В этой связи основная классификация АЭС зависит от числа контуров.

2.1.1 Одноконтурные АЭС

В общем случае, для любой ядерно-энергетической установки можно выделить контур теплоносителя и контур рабочего тела. Если два этих контура совмещены, то такая АЭС называется одноконтурной. В активной зоне ядерного реактора происходит парообразование, но вода только частично превращается в пар, что обусловлено нейтронной физикой. Пар и вода разделяются либо в самом корпусе реактора, либо в барабан сепараторе, далее пар поступает на турбину, конденсируется и возвращается в реактор. Приведем упрощенную схему такой одноконтурной АЭС.

Рис.2.1. Упрощенная схема одноконтурной АЭС.

1 – реактор с кипением и внутри корпусным разделением паровой и жидкой фаз; 2 – паровая турбина; 3 – электрический генератор; 4 – конденсатор (чтобы увеличить перепад давления на турбине давление в конденсаторе должно быть меньше атмосферного); 5 – конденсатный насос; 6 – циркуляционный насос.

В корпусе реактора происходит разделение смеси, барабан-сепаратор отсутствует. Внутренняя энергия теплоносителя, запасенная в реакторе, переходит в механическую энергию вращения вала турбины, (рабочее тело существенно увеличивает свой объем). Все оборудование контура подвержено радиоактивному загрязнению, что усложняет как эксплуатацию, так и проведение ремонтных работ.

По одноконтурной схеме работает реактор РБМК (канальный реактор)

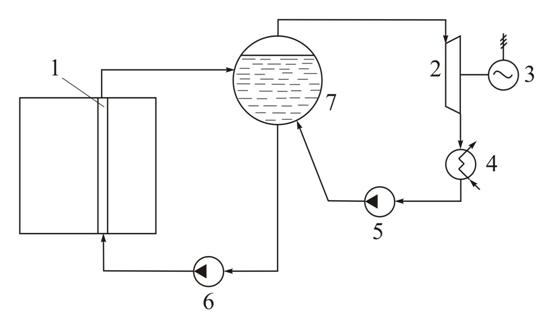

Рис.2.2. Тепловая схема реактора РБМК.

1- технологический канал реактора с кипящим теплоносителем; 2 – паровая турбина; 3 – генератор; 4 – конденсатор; 5 – питательный насос;6 – циркуляционный насос;7 – барабан-сепаратор.

Если контур ТН и рабочее тело разделены, то такая АЭС называется двухконтурной.

Если парообразование в первом контуре отсутствует, необходим 2 элемент, который служит устройством для компенсации объема расширяющегося рабочего тела, находящегося в жидкой фазе. С точки зрения радиационного облучения персонала второй контур можно считать безопасным.

Если в первом и во втором контуре в качестве теплоносителя используется легкая вода, то необходимо удовлетворить следующие условия.

Температура теплоносителя в первом контуре выше температуры рабочего тела второго контура Т1> Т2, и соответственно давление Р1>Р2. Так для водо- водяного реактора ВВЭР-1000 эти параметры примерно составляют–Т1=320 , Т2=289 ; Р1=16 МПа, Р2=7 МПа, чем обеспечиваются условия для реализации активного парообразования во втором контуре при отсутствии такового в первом.

С точки зрения капитальных затрат одноконтурные и двухконтурные реакторы одинаковой мощности имеют примерно паритет. Это объясняется необходимостью изготавливать технологический контур в первом варианте из дорогостоящих коррозионно-стойких материалов. Однако себестоимость электрической энергии для одноконтурной АЭС оказывается несколько ниже чем для двухконтурной.

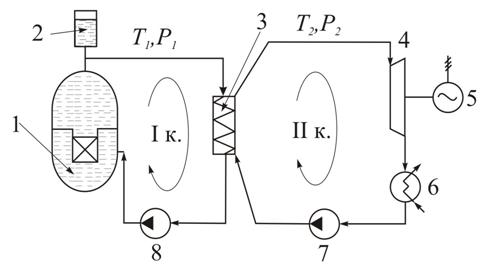

Рис. 2.3. Тепловая схема двухконтурной АЭС.

1 – реактор с не кипящим теплоносителем; 2 – компенсатор объема; 3 – парогенератор (ПГ), где энергия теплоносителя первого контура превращается в энергию парообразования во втором контуре (в первом контуре теплоноситель, во втором контуре – рабочее тело); 4 – паровая турбина; 5 – генератор; 6 – конденсатор; 7 – конденсатный насос; 8 – циркуляционный насос; I к. – первый контур; II к. – второй контур.

Существует неполная двухконтурная схема (1 – 2 блоки БАЭС).

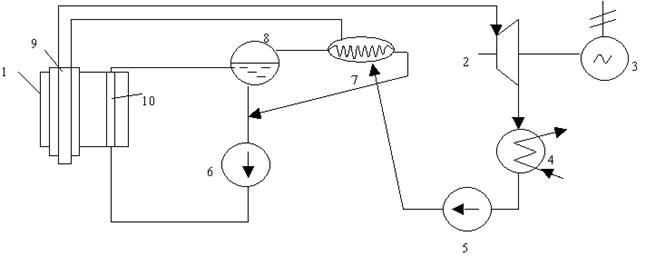

Рис. 2.4 Тепловая схема 1-го и 2-го блоков БАЭС.

1 – реактор с кипящим теплоносителем; 2 – паровая турбина; 3 – генератор; 4 – конденсатор; 5 – конденсаторный насос; 6 – циркуляционный насос; 7 – парогенератор (ПГ); 8 – барабан-сепаратор; 9 - пароперегревательный канал (ППК); 10 – испарительный канал (ИК).

Существенное отличие данной схемы от ниже рассмотренной заключается в том, что пар второго контура (как же и теплоноситель первого контура) направляется в пароперегревательные каналы, в которых реализуются условия ППК, в ИК вода кипит, в барабан сепараторе – разделяется. Трехконтурная АЭС. БН-– аналогично.

2.2.Основное технологическое оборудование.

По отдельным стадиям технологического процесса все оборудование подразделяют на реакторную, парогенераторную, паротурбинную, конденсатную установки, питательный тракт.

Рассмотрим упрощенную схему двухконтурной АЭС. Как для одноконтурной, так и для двухконтурной АЭС с водным теплоносителем начальный перегрев пара весьма незначителен. Следовательно, в турбину поступает пар практически на линии насыщения, где при расширении и снижении температуры он быстро увлажняется. Во избежание интенсивного износа лопаточного аппарата турбины. предельное значение допустимой влажности пара в турбине составляет 10÷12%. С этой целью турбину разделяют на цилиндры высокого, среднего и низкого давления, между которыми устанавливаются устройства, где либо от паровой фазы отделяется жидкая фаза – сепараторы, либо подводом тепла переводят жидкость в пар - подогреватели.

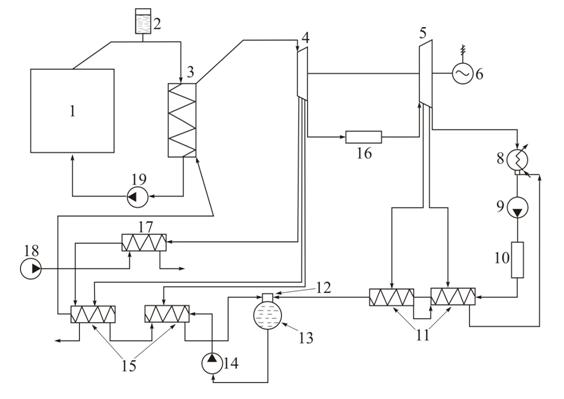

Рис.2.5. Тепловая схема ЯЭУ.

1-реакторная установка; 2-компенсатор объема; 3-парогенератор; 4-цилиндр турбины высокого давления; 5--цилиндр турбины низкого давления; 6-электрогенератор; 7-сепаратор пара; 8-конденсатор; 9-конденсационный насос; 10-конденсационная очистка (фильтр); 11-подогреватели низкого давления (ПНД); 12-диаэраторная колонка; 13-диаэраторный бак; 14-питательный насос; 15-подогреватели высокого давления (ПВД); 16-сетевой подогреватель; 17- ГЦН; 18-сетевой насос.

Таким образом, основными технологическими звеньями энергоблока атомной установки являются: реактор, парогенератор, турбина-генератор, конденсатная установка, диэраторная установка, питательный тракт (насосы, баки), ПВД и ПНД, питательные конденсатные насосы, ГЦН.

2.3 Организация термодинамического цикла.

Регенерация. КПД.

Применение законов термодинамики для реактора позволяет записать:

(2.1)

Разнообразие существующих типов ядерных реакторов, теплоносителей и энергетического оборудования обуславливает разнообразие термодинамических циклов - совокупности взаимных рабочих процессов, происходящих в энергетической системе в виде взаимных контуров АЭС. Термодинамический цикл влияет на экономичность АЭС, обуславливает выбор схемы и основных параметров энергетической установки. Основным показателем термодинамического цикла служит термический КПД (или КПД цикла Ренкина) – это отношение теоретической работы цикла к количеству теплоты, подведенной к рабочему телу.

Теоретическая работа цикла:

, (2.2)

где ; - теоретическая работа расширения без учета потерь; - коэффициент, учитывающий необратимость процесса расширения; аналогично

. (2.3)

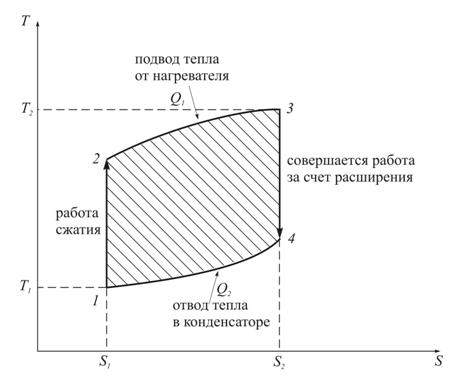

Рис.2.6. Схема простейшего термодинамического цикла в TS-координатах.

Из этой диаграммы следует:

1- начало процесса сжатия рабочего тела

1-2 – адиабатическое сжатие рабочего тела с ростом внутренней энергии;

2-3-отбор тепловой энергии от нагревателя, площадь фигуры 23S2S1 – пропорциональная подводимому теплу;

3-4 – адиабатическое расширение рабочего тела за счет уменьшения внутренней энергии;

4-1-отвод тепловой энергии в холодильнике, площадь фигуры 14S2S1 – пропорциональная отводимому теплу Q2,

Lцт - теоретическая работа цикла.

(2.4)

Отсюда следует

(2.5)

Или в сокращенном виде

(2.6)

Рис.2.7. Схема простейшей паротурбинной установки.

1-парогенератор; 2- турбогенератор; 3- конденсатор; 4- главный циркуляционный насос.

Для турбины, работающей на насыщенном паре КПД цикла Карно можно представить в виде

(2.7)

где iк, iпв – энтальпия воды на выходе из конденсатора и после насоса соответственно, кДж/кг; i0, - энтальпия пара перед турбиной и на входе в конденсатор при адиабатическом расширении в турбине, кДж/кг.

Выражение (2.7) можно представить в виде

. (2.8)

На Рис.2.8 изображен рабочий процесс расширения пара в турбине на T-S диаграмме, из которой можно отметить, что разность i0 - в уравнении (2.8) представляет собой располагаемый (адиабатный ) перепад энтальпии в турбине (работа расширения). Разность энтальпий iпв-ik в рассматриваемых условиях выражает затраты энергии в насосе, отнесенные к 1 кг воды при ее адиабатическом сжатии (работа сжатия). Если учесть неадиабатичность расширения пара в турбине, то энтальпия пара на выходе из турбины возрастет и примет значение , что на Рис. 2.12 соответствует точке 6. На это увеличение энтальпии возрастет количество тепла, передаваемое на 1 кг пара охлаждающей воде в конденсаторе.

В первом приближении вторым слагаемым в числиможно пренебречь, так как в реальных установках затраты на сжатие водного теплоносителя составляют ~1% от работы расширения. Тогда КПД цикла Ренкина можно записать в упрощенном виде:

, (2.9)

где i1 - i2 - перепад энтальпий на турбине, i3 –удельная энтальпия воды на выходе из конденсатора.

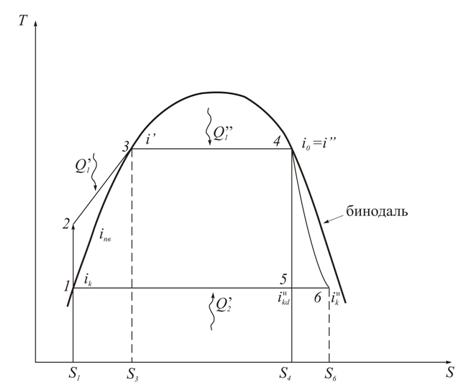

Рис.2.8. Термодинамический цикл Ренкина для простейшей паротурбинной установки при работе на насыщенном паре.

Из приведенной диаграммы Рис. 2.8 видно, что термический КПД определяют две адиабаты и две изобары, в то же время КПД цикла Карно зависит от двух адиабат и двух изотерм. КПД цикла Карно всегда больше КПД термического цикла так как

(2.10)

Важно отметить, что величина термического КПД для современных энергетических блоков составляет 30-40 %, или, другими словами, площади фигур 123451 и S112345S4 на Рис.2.8 в реальном масштабе имеют точно такое соотношение.

Способы повышения термического КПД.

·  Повышать давление, следовательно, парообразование будет реализовываться при больших температурах.

·  В конденсатор подавать более холодную воду для более сильного охлаждения рабочего тела.

2.4 Выбор теплофизических параметров для получения максимального термического КПД

Рассмотрим влияние теплофизических параметров рабочего тела на входе в турбину (точка 4 Рис.2.8). Из справочных данных можно построить графические зависимости удельной энтальпии как функции удельной энтропии при разных давлениях теплоносителя в точке 4 термодинамического цикла, который будет иметь следующий вид:

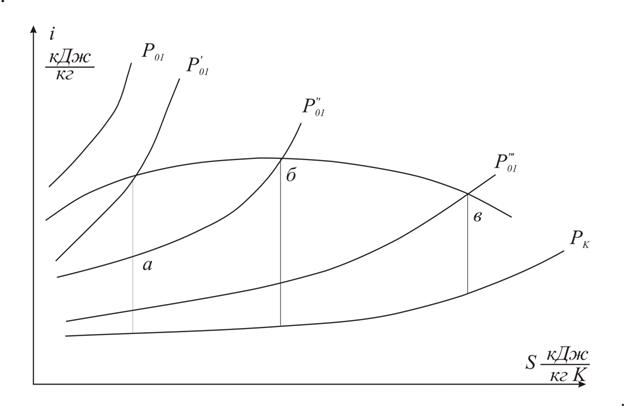

Рис.2.9. Графический вид зависимости теплосодержания от энтропии.

- давление в конденсаторе; - изотерма; , , , - давления в точке 4 при неизменной температуре Т, а, б,в – изменения энтальпии при различных параметрах термодинамического цикла.

Видно, что б>a>в, следовательно б-режим является наиболее более оптимальным.

2.5 Регенеративный цикл.

Рассмотрим работу одноконтурной АЭС или второй контур двухконтурной энергоустановки

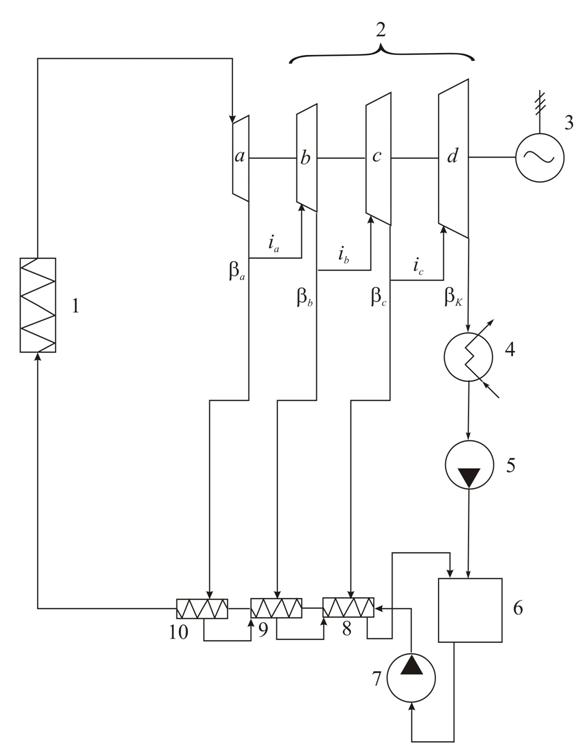

Рис.2.10. Схема организации регенеративного цикла.

, , , – доли пара в отборах соответствующих цилиндров; , , - энтальпии пара после цилиндров a, b, c; - доля пара, попадающая в конденсатор; 8,9,10 – три теплообменника для подогрева рабочего тела. 1–7?

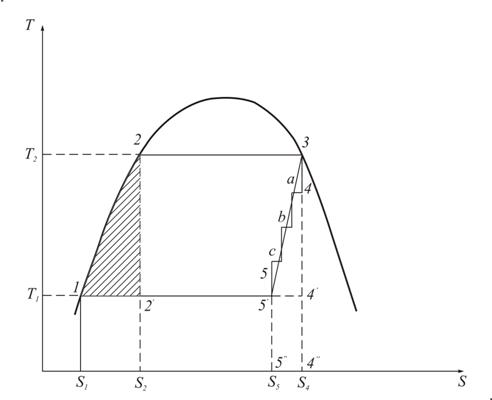

Рис.2.11. Теплофизика ЯЭУ с организацией регенерации тепла.

Анализируя график зависимости Т(S) можно видеть, что в реальном масштабе переменных Т и S площадь фигуры 5’4C4’5’ будет соответствовать уменьшению числителя в определении термического КПД, однако и знаменатель этой формулы уменьшится на величину существенно большей площади фигуры 5”5'4'4”5”. Из рисунка видно, что КПД цикла Ренкина при организации регенеративного отбора будет значительно большим, чем при работе в безотборном режиме. Но в данной схеме необходимо всегда собдюдать условие, площадь фигуры S34’4”5”5’3 (количество тепла всех отборов) должна быть меньше площади фигуры (отбор тепла для нагрева рабочего тела до насыщения), так как в противном случае в теплообменниках регенеративных подогревателей будут идти процессы кипения, а значит, мы лишимся отбора тепла за счет теплоты парообразования в самом реакторе или парогенераторе.

В этом варианте термический КПД может быть представлен в следующей форме:

(2.11)

Где есть отношение работ пара всех отборов к работе конденсационного потока ( где j= а, в,с), величина АР всегда больше нуля или равна нулю и учитывая, что , можно записать

Следовательно, всегда выполняется условие:

. (2.12)

При бесконечном числе отборов КПД Карно и термический КПД равны, что является мощным способом увеличения реального КПД. Использование регенеративных подогревателей ведет к увеличению температуры питательной воды на входе в парогенератор. Термический КПД определяется интегралом от средней температуры при нагреве теплоносителя. Необходимо найти оптимальное соотношение числителя и знаменателя термического КПД для любого числа отборов. Исходя из паспортных данных турбины, задаваясь температурой и давлением теплоносителя на выходах из регенеративных подогревателей можно по справочнику найти энтальпии теплоносителя в данных условиях. Составляя уравнения материального и теплового баланса для сборника конденсата можно рассчитать КПД такого устройства.

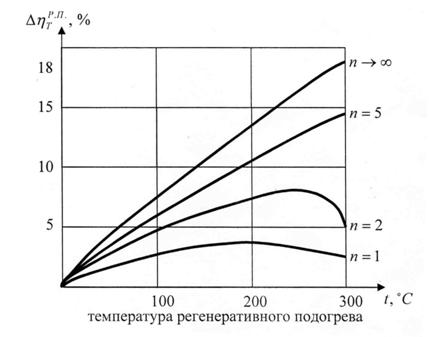

Рис. 2.12. График зависимости роста КПД от температуры питательной воды и числа отборов.

При бесконечном числе отборов нет максимума на зависимости термического КПД от температуры питательной воды. Анализ показывает, что организация оптимального трехотборного режима увеличивает термический КПД более чем на 10%, что в обычных условиях потребовало бы увеличения давления в конденсаторе с 30 до 60 атм. При температуре Т=3500С, что в существенной мере упрощает проблему прочности реактора.

2.6 Внутренний КПД турбины.

Термический КПД оценивает эффективность идеального преобразования (адиабатного) перепада энтальпии. В реальных условиях рабочего процесса за счет трения пара, в проточной части турбины, увеличивается энтропию на выходе из турбины на величину S6-S1 (точка 6 на Рис.2.8). Очевидно, что на такое же значение возрастет количество тепла, передаваемое охлаждающей воде, рассчитанные на 1 кг пара. Важно отметить, что в данном случае мы имеем ситуацию уменьшению термического КПД за счет существенного увеличения сброса тепла в конденсатор при незначительном росте его полезного использования. Отношение адиабатного перепада энтальпии в идеальной турбине к реальному перепаду (характеризует совершенство проточной ее части) называют внутренним относительным КПД турбины, который определяют следующим образом:

. (2.13)

Обычно =0.80~0.90, а для современных мощных турбин при номинальной загрузке может достигать 0.95.

Перегрев пара позволяет увеличить термический КПД за счет повышения внутреннего относительного КПД турбины, так как в противном случае использование пара на линии насыщения приводит к быстрому повышению его влажности, которая существенно усиливает эффекты потерь, что ведет к падению КПД турбины.

Таблица 2.1

Основные параметры турбин, применяемых на АЭС.

Турбина К-220-44 (ВВЭР-1000)	Турбина К-500-60/1500 (ВВЭР-1000)	Турбина К-750-65/300 (РБМК-1500)	Параметры турбины
220	500	750	Мощность, МВт
4,4	6,0	6,45	Давление пара на входе, МПа
5∙10-3	6∙10-3	4,5∙10-3	Давление в конденсаторе, МПа
241	260	265	Температура подогрева, 0С
21,9+19,3	24,2+19,6	44,1+19,3	Общая длина турбины + генератор, м
-	4	-	ЦВД
4	1	3	ЦСД
3	2	3	ЦНД
7	7	6	Общее число отборов
31	32,9	33,2	Кпд машинного зала, %

2.7 Коэффициент полезного действия АЭС

Мы рассматривали , который характеризует механическое преобразование тепловой энергии в электрическую, однако, для АЭС больший интерес представляет общий КПД «брутто» и «чистый» КПД – «нетто». «Брутто» характеризует совершенство преобразования ядерной энергетической установкой энергии реактора в электрическую энергию. «Нетто» же учитывает расходы электрической энергии на собственные нужды и оценивает теплотехническую и экономическую надежность станции.

, .

где - КПД передачи тепла от реактора к турбине, учитывает потери тепла трубопроводов в окружающую среду и в одноконтурной АЭС  =1, а в двухконтурной =0,98;

- термический КПД цикла, учитывает преобразование тепловой энергии в электрическую;

- внутренний КПД турбины ( =0,80 – 0,85);

- КПД передаточного устройства энергии от турбины к генератору, который равен при отсутствии редуктора =1, а с редуктором - =0,98 – 0,99. Редуктор предназначен для изменения оборотов вала генератора

,

где – мощность, затрачиваемая на собственные нужды и равная ;

- мощность генератора;

,

.,

Мощность ЯЭУ – «нетто»:

,

где - КПД машинного зала:.

Какая мощность ГЦ является оптимальной?

Мощность реактора: ~ A Gt .

Мощность ГЦН:

,

где V – объемный расход (м3/сек); - перепад давления теплоносителя на активной зоне реактора

, тогда

Мощность установки:

.

Из условия минимума этого соотношения следует

Откуда

,

и

.

Таким образом, оптимальная мощность ГЦН равна 1/3 мощности реактора.

Коэффициент полезного действия «брутто» на АЭС РБМК составляет 32%, на ВВЭР-1000 – 33%, БН-600 – 40%, ЭГП-4 – 20%.

3. Тепловой расчет ЯЭУ.

Уравнение критичности для размножающейся среды не содержит в явном виде величину потока нейтронов или мощности, следовательно, с любой активной зоны можно получить неограниченную мощность.

Таким образом, с точки зрения нейтронной физики проблемы генерации тепла в единице объема не существует. А вот сток тепла определяется уравнениями теплофизики и он всегда ограничен. Лимитирующими механизмами, определяющими поле температур, являются постулаты теплофизики. Значит, любой ядерный реактор начинается с теплового расчета. При этом надо знать: среднее удельное энерговыделение, температурные поля активной зоны, расходные и гидравлические характеристики, геометрические размеры активной зоны, сборки ТВЭЛ и самого ТВЭЛ и их материалы.

Таблица 3.1

Плотность тепловыделения в реакторах

Тип
Водо-водянные реакторы без кипения	80÷100
Водо-водянные реакторы с кипением	40÷50
Газо-графитовые реакторы низкотемпературные	0,8÷1
Газо-графитовые реакторы высокотемпературные	5÷10
Графитовые реактора с водным теплоносителем	8÷10
Тяжеловодные реакторы	12÷15
Жидкотопливные реакторы	~200
Реакторы на быстрых нейтронах	400÷800

3.1 Функция распределения энерговыделения и потока нейтронов по радиусу активной зоны реактора.

Для цилиндрической активной зоны из решения волнового уравнения распределение потока нейтронов по радиусу имеет следующий вид :
