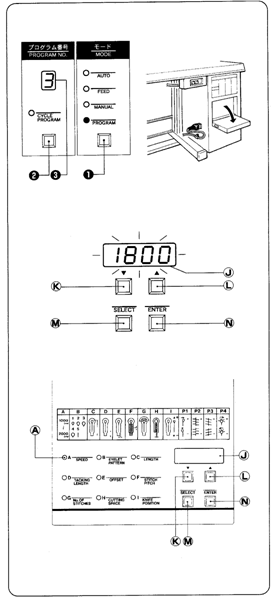

6-5. Установка программы
1. Нажмите на секцию на передней панели, помеченную словом "PUSH", чтобы открыть переднюю панель.
2. Нажмите кнопку ¶ MODE, чтобы включить режим программирования.
Программирование будет невозможно, пока не загорится индикатор PROGRAM.
* Индикатор SPEED А загорится, и текущая скорость пошива появится на дисплее передней панели J.
3. Нажимайте кнопку · PROGRAM NUMBER, пока в окне ¸ дисплея номера программы не появится нужный номер программы.
4. Нажмите кнопку SELECT М, чтобы выбрать букву от "А" до "Р4".
* Символы на дисплее изменяются в следующем порядке при каждом нажатии на кнопку.
Затем установите необходимые параметры, выполнив шаги 5 и 6, описанные ниже.
5. Нажмите кнопку "Up" L или "Down" К, чтобы изменить устанавливаемые параметры.
* Когда величины изменяются, числа, появляющиеся на дисплее, будут мигать.
6. Нажмите кнопку ENTER М, чтобы ввести измененные параметры.
* Дисплей перестанет мигать.
Примечание: Если нажать кнопку SELECT М или кнопку MODE ¶ в то время, когда дисплей мигает, устанавливаемые параметры не изменятся.
А. Установка скорости пошива
1.
Скорость пошива можно установить в пределах 1000 – 2000 об/мин при помощи 11 шагов 100 об/мин.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемое значение скорости пошива.
* При изменении устанавливаемого значения цифры на дисплее будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые параметры величины скорости.
* Дисплей перестанет мигать.
В. Установка формы глазка петли
1.
Можно установить одну из пяти различных форм глазка петли, которые соответствуют форме ножа.
По умолчанию для стандартной спецификации устанавливается нож № 2.
2. Выберите тот же номер глазка, что и номер используемого ножа.
3. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемую форму глазка.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
4. Нажмите кнопку ENTER N, чтобы ввести новые параметры формы глазка.
* Дисплей перестанет мигать.
С. Установка длины петли пуговицы
<-00, -01>
1. Длина петли пуговицы может быть установлена в пределах от 10 до 38 мм (от 10 до 50 мм при отсутствии отрезания нитки петлителя) при помощи шага в 1 мм.
Примечание: Нельзя установить такую длину петли, чтобы разница между длиной петли и закрепочной строчкой составляла меньше 7 мм.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемую длину петли.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые значения длины петли для пуговицы.
* Дисплей перестанет мигать.
<-02> …………………Диапазон параметров ограничен спецификацией машин (L1 – L7).
Пример: Для спецификаций L1
1. Длина петли может быть установлена в пределах 14-18 мм шагами в 1мм.
Примечание: Невозможно установить такую длину, чтобы разница между длиной петли и закрепочной строчкой составляла меньше 7 мм.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемую длину петли пуговицы.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые значения длины петли для пуговицы.
* Дисплей перестанет мигать.
Длина петли для спецификаций L2 – L7 также может быть установлена при помощи шагов в 1 мм.
D. Установка длины закрепочной строчки
1.
Длина закрепочной строчки может быть установлена в пределах от 3 до 43 мм шагами в 1мм.
2. При отсутствии закрепочной строчки установите длину закрепочной строчки на "0". Если это сделано, невозможно будет установить значение сдвига.
Примечание: Невозможно установить такую длину, чтобы разница между длиной петли и закрепочной строчкой составляла меньше 7 мм.
4. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемую длину закрепочной строчки.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
5. Нажмите кнопку ENTER N, чтобы ввести новые значения длины закрепочной строчки.
* Дисплей перестанет мигать.
Е. Установка сдвига
1.
Величина сдвига может быть установлена в пределах от 0,5 до 2 мм шагами в 0,1 мм.
* Сдвиг обычно устанавливается на величину, равную половине ширины стежка.
|
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемую величину сдвига.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые значения величины сдвига.
* Дисплей перестанет мигать.
Пример: Если ширина стежка составляет 3 мм, установите сдвиг 3 мм : 2 = 1,5 мм.
Однако возможно понадобится точная регулировка в зависимости от материала и/или натяжения нитки.
F. Установка шага стежка
1.
Длина стежка может быть установлена в пределах 0,5 – 2 мм шагами 0,1 мм.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемый шаг стежка.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые значения шага стежка.
* Дисплей перестанет мигать.
G. Установка числа стежков для глазка
1.
Число стежков глазка может быть установлено в пределах 4 – 20 стежков с шагом 1 стежок.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемое число стежков.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новые значения числа стежков глазка.
* Дисплей перестанет мигать.
Н. Установка области выреза
1.
Область выреза можно установить в пределах от –0,3 до 0,5 мм шагами 0,1 мм.
Примечание: Невозможно установить область выреза на такую величину, что разница между положением компенсации ножа и областью выреза была меньше –0,7 мм.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемое значение области выреза.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новое значение области выреза.
* Дисплей перестанет мигать.
I. Установка положения ножа
1.
Положение ножа может быть установлено в пределах –0,7 до +0,7 шагами в 0,1мм.
* Если Вы хотите передвинуть нож ближе к шву, установите отрицательную величину; если же нужно передвинуть нож дальше от шва, установите положительную величину.
Примечание: Невозможно установить нож в такое положение, при котором разница между положением ножа и областью выреза будет меньше –0,7мм.
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить желаемое значение положения ножа.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести новое значение положения ножа.
* Дисплей перестанет мигать.
Р1. Установка коррекции Х
1.
Установка возможна в пределах от 1 до 6 с шагом 1.
* Установите на бóльшую величину, если хотите передвинуть строчку глазка вправо (если смотреть со стороны окончания пошива или с обратной стороны при пошиве).
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить значение коррекции Х.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести значение коррекции Х.
* Дисплей перестанет мигать и будет гореть непрерывно.
Р2. Установка коррекции Y
1.
Установка возможна в пределах от 1 до 6 с шагом 1.
* Установите на бóльшую величину, если хотите передвинуть строчку глазка вправо (если смотреть со стороны окончания пошива или с обратной стороны при пошиве).
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить значение коррекции Y.
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести значение коррекции Y.
* Дисплей перестанет мигать и будет гореть непрерывно.
Р3. Установка коррекции
1. Установка возможна в пределах от –3 до 3 с шагом 1.
* Установите на бóльшую величину, если хотите повернуть строчку, которая не является частью глазка, по часовой стрелке (если смотреть со стороны окончания пошива, или с обратной стороны во время пошива).
2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить значение коррекции
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
3. Нажмите кнопку ENTER N, чтобы ввести значение коррекции
* Дисплей перестанет мигать и будет гореть непрерывно.
Р4. Установка коррекции
1. Установка возможна в пределах от –3 до 3 с шагом 1.
* Установите на бóльшую величину, если хотите повернуть строчку, которая не является частью глазка, по часовой стрелке (если смотреть со стороны окончания пошива, или с обратной стороны во время пошива).
4. 2. Нажмите кнопку "Up" L или кнопку "Down" К, чтобы установить значение коррекции
* При изменении устанавливаемых параметров числа, появляющиеся на дисплее, будут мигать.
5. 3. Нажмите кнопку ENTER N, чтобы ввести значение коррекции
* Дисплей перестанет мигать и будет гореть непрерывно.
6-6. Перечень ошибок
Если послышится звук, и на дисплее передней панели появится код ошибки, начинающийся с "Е", обратитесь к таблице, приводимой ниже.
Коды с Е-00 по Е-16 являются ошибками, которые показываются, когда включается питание. Коды с Е-30 по Е-59 являются ошибками обнуления, которые появляются перед работой и после нажатия переключателя EMERGENCY STOP. Коды с Е-60 по Е-89 представляют собой ошибки, которые случаются во время работы.
Код | Объяснение | Способ устранения |
Е-00 | Был нажат переключатель АВАРИЙНАЯ ОСТАНОВКА | Нажмите переключатель АВАРИЙНАЯ ОСТАНОВКА еще один раз, а затем нажмите кнопку RESET. |
Е-02 | Головка машины поднята (переключатель безопасности отключен) | Отключите питание. |
Е-03 | Был нажат переключатель прижима ткани | Выключите переключатель прижима ткани, а затем нажмите кнопку RESET. |
Е-04 | Был нажат переключатель "start" | Отключите переключатель "start" и нажмите кнопку RESET. |
Е-05 | Была нажата кнопка RESET | Отключите питание. |
Е-09 | Спецификации и длина стежка и версия PROM не соответствуют друг другу. | Отключите питание. |
Е-10 | Иглодержатель не в самом верхнем положении | Поднимите иглу в самое верхнее положение и нажмите кнопку RESET. |
Е-12 | Блок разрезания опущен. | Отключите питание. |
Е-15 | Нож отрезания нижней и каркасной нитки не отводится назад. | Отключите питание. |
Е-16 | Нож отрезания верхней нитки не отводится назад | Отключите питание. |
Е-30 | Нажат переключатель АВАРИЙНАЯ ОСТАНОВКА | Нажмите еще раз переключатель АВАРИЙНАЯ ОСТАНОВКА и потом нажмите кнопку RESET |
Е-32 | Поднята головка машины | Отключите питание. |
Е-35 | Нажата кнопка RESET | Отключите питание и нажмите кнопку RESET |
Е-40 | Иглодержатель не был поднят | Поднимите иглу в крайнее верхнее положение и нажмите кнопку RESET |
Е-42 | Опущен блок разрезания | Отключите питание. |
Е-45 | Нож отрезания нижней и каркасной нитки не отводится назад | Отключите питание. |
Е-46 | Нож отрезания верхней нитки не отводится назад | Отключите питание. |
Е-50 | Вал Х не в начальном положении | Отключите питание. |
Е-51 | Вал Y не в начальном положении | Отключите питание. |
Е-52 | Вал q не в начальном положении | Отключите питание. |
Е-59 | Данные пошива были испорчены (проверьте для каждой программы) | Отключите питание. |
Е-60 | Был нажат переключатель АВАРИЙНАЯ ОСТАНОВКА | Нажмите кнопку RESET (чтобы прервать) или переключатель "start" (чтобы продолжить) |
Е-62 | Головка машины была поднята | Отключите питание. |
Е-69 | Иглодержатель не останавливается в самом верхнем положении | Поднимите иглу в самое верхнее положение и нажмите переключатель "start", чтобы продолжить |
Е-70 | Не включается и не выключается сигнал верхнего положения иглы во время работы | Отключите питание. |
Е-71 | Не включается и не выключается сигнал нижнего положения иглы во время работы | Отключите питание. |
Е-72 | Работа блока разрезания неправильна | Отключите питание. |
Е-75 | Неправильное отрезание нижней нитки | Отключите питание. |
Е-76 | Неправильное отрезание верхней нитки | Отключите питание. |
Е-80 | Когда держатель устройства подачи возвращается в начальное положение, вал Х не находится в начальном положении | Отключите питание. |
Е-81 | Когда держатель устройства подачи возвращается в начальное положение, вал Y не находится в начальном положении | Отключите питание. |
Е-82 | Когда держатель устройства подачи возвращается в начальное положение, вал q не находится в начальном положении | Отключите питание. |
Е-89 | Направление движение машины противоположно | Отключите питание. |
Е-91 | Перегрузка импульсного мотора | Отключите питание. |
Примечание: Ошибки Е-50, Е-51 и Е-52 не являются ошибками, которые должны обнуляться после нажатия переключателя EMERGENCY STOP.
7. Пошив
Удостоверьтесь, что Вы знаете, где находится переключатель EMERGENCY STOP (АВАРИЙНАЯ ОСТАНОВКА), и как его использовать перед тем, как начать эксплуатацию швейной машины.

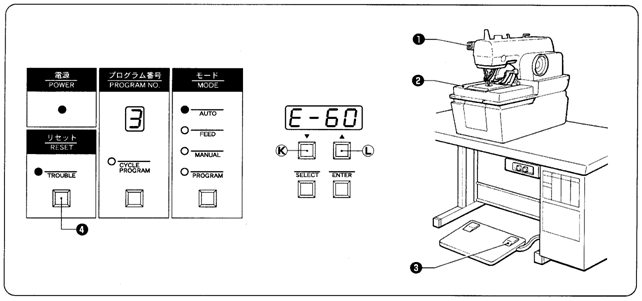

7-1. Использование переключателя EMERGENCY STOP (АВАРИЙНАЯ ОСТАНОВКА)
В автоматическом режиме
1. Нажмите переключатель ¶ EMERGENCY STOP.
* Машина остановится, и послышится звук. Индикатор TROUBLE (НЕИСПРАВНОСТЬ) загорится, и появится "Е-60" на дисплее передней панели.
2. Устраните причину неисправности.
* Машина не всегда останавливается с иглой в верхнем положении, если во время пошива нажат переключатель ¶ EMERGENCY STOP.
|
