Автомат для выполнения петель для пуговиц DH4-B980. Руководство по эксплуатации (стр. 6 )

*4 Дается версия PROM "D1" или более поздняя.

Если длина стежка установлена на 39 мм или больше, она будет автоматически устанавливаться на 38 мм, если DIP-переключатель №6 установить на ON.

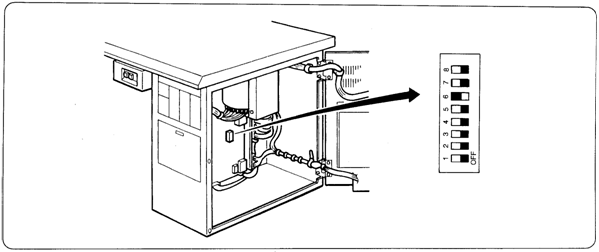

* При отправке машины с завода DIP-переключатели установлены следующим образом.

11. Неисправности и способы их устранения

Если появились проблемы при эксплуатации машины, сначала проверьте, правильно ли заправлена нитка и правильно ли установлена игла.

Головка машины

Проблема	Причина	Способ устранения
Рвется нитка	Прижим контрольной гайки слишком сильный	Произвести регулировку прижима
Нитка плохого качества	Используйте нитки лучшего качества
Нитка слишком толстая для иголки	Используйте иглу другого размера
Канавка иглы или ушко иглы имеют не гладкую поверхность	Замените иглу
Настройка иглы и петлителя неправильная	Отрегулируйте высоту иглодержателя или петлителя и высоту спредера
Игла, петлитель или игольная пластина повреждены	Удалите повреждение при помощи защитного материала или замените поврежденную деталь
Пропуск стежков	Прижим контрольной гайки нитки слишком сильный или слабый	Отрегулируйте силу прижима
Кончик иглы сломан или погнулся	Замените иглу
Неправильна настройка иглы и петлителя, или установлен неправильно зазор	Настройте правильно
Неправильная настройка иглы и предохранителя иглы	Настройте правильно. См. "9-6. Настройка предохранителя иглы"
Кончик петлителя затупился	Произведите ремонт или замените петлитель
Игла ломается	Игла погнулась	Замените иглу
Неправильна настройка иглы и петлителя	Отрегулируйте высоту иглодержателя или петлителя и высоту спредера
Неправильная настройка иглы и предохранителя иглы	Настройте правильно. См. "9-6. Настройка предохранителя иглы"
Верхняя нитка не отрезается	Нож затупился	Замените иглу
Нож не передвигается на всю длину хода, потому что давление воздуха слишком слабо	Отрегулируйте давление воздуха
Нож, отрезающий верхнюю нитку, не захватывает верхнюю нитку	Установите нож, отрезающий верхнюю нитку, так чтобы он отрезал только одну сторону петли верхней нитки
Подвижный нож не захватывает нитку, т. к. последний стежок был пропущен	См. советы для "Пропуск стежков" в этой таблице
Неправильно положение подвижного ножа	Отрегулируйте положение подвижного ножа или спредер петлителя
Нижняя нитка не отрезается	Нож затупился	Замените нож
Нож не передвигается на всю длину хода, потому что давление воздуха слишком слабо	Отрегулируйте давление воздуха
Неправильно положение подвижного ножа	Отрегулируйте положение подвижного ножа или спредера петлителя
Нитка выскальзывает из иглы при начале шитья	Слишком слаб прижим щипцов	Отрегулируйте силу прижима пружины щипцов
Конец верхней нитки слишком короткий для отрезания	Установите нож, отрезающий верхнюю нитку, так чтобы он отрезал только одну сторону петли верхней нитки
Неправильно отрегулированы игла и петлитель	Отрегулируйте высоту иглодержателя или высоту петлителя и спредера
Недостаточна подача верхней нитки	Отрегулируйте величину подачи верхней нитки
Материал отрезается неаккуратно	Давление для отрезания слишком слабо	Отрегулируйте давление устройства отрезания, чтобы оно было достаточно сильным
Нож и блок выреза неправильно расположены	Отшлифуйте поверхность блока выреза
Нож затупился	Замените нож
Время срабатывания устройства отрезания слишком мало	При помощи изменения установки DIP-переключателя установите большее время срабатывания
