Каталог деталей и сророчных единиц (стр. 11 )

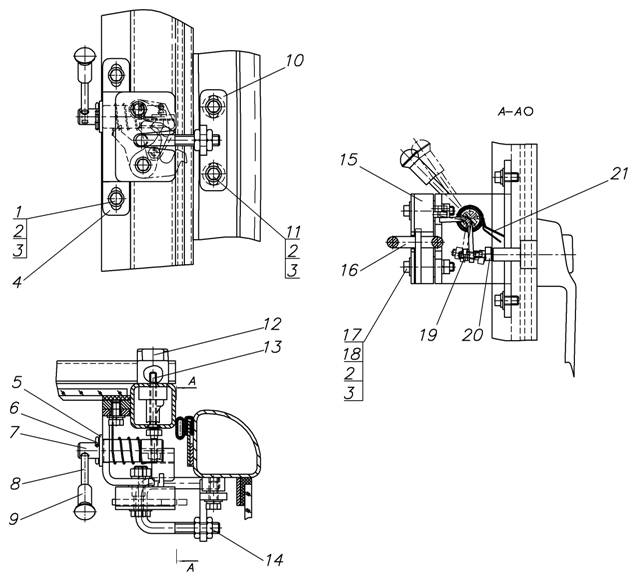

Рис.21 Установка замка КУ.51.11.200 (поз.15)

Установка замка КУ.51.11.200-01 (поз.12) – зеркальное отражение.

-54-

Рис.21 Установка замка КУ.51.11.200 (поз.15)

№ поз. на рис.	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сб. ед.	Примечание
1	2	3	4	5
1		Болт М8х16	2
2		8х2.02	6
3		Шайба 8 65Г	6
4	КУ.51.11.	Кронштейн	1
5		14х2.02	1
6		Шплинт 3,2х32	1
7	КУ.51.11.	Рычаг	1
8	КУ.51.11.207	Шпилька	1
9	13.01.12.002	Кнопка	1
10	КУ.51.11.220	Кронштейн	1
11		Болт М8х20	2
12		Ручка	1
13		Винт ВМ6х50	2
14		Гайка М10	2
15		Замок	1
16	КУ.51.11.208	Скоба	1
17		Болт М8х40	2
18		Гайка М8	2
19		Гайка М6	1
20	КУ.51.11.142	Винт	1
21	КУ.51.11.	Пружина	1

-55-

ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	№ позиции на рисунке	Кол-во на одну машину	Примечание
274.26.00.00.000	Кронштейн	1	1
	Болт М10х30	2	4
	Гайка М10	3	4
	Шайба 10 65Г	4	4
	10	5	4

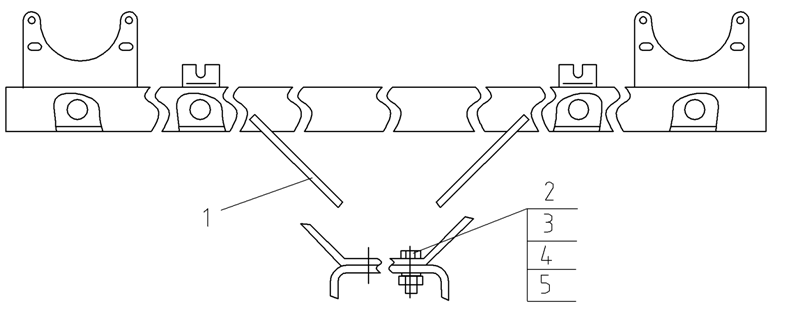

Рис.22 Кронштейн 274.26.00.00.000

-56-

№ поз. на рис.	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сб. ед.	Примечание
1	724.28.03.00.000	Поручень	1
2	724.28.02.00.000	Поручень	1
3	724.28.01.00.000	Трап	1
4	724.28.02.00.000-01	Поручень	1
5	724.28.03.00.000-01	Поручень	1
6	724.28.01.00.000-01	Трап	1
7		Болт М10х30	2
8		Шайба 10 65Г	12
9		Шайба С10.02	12
10		Болт М10х65	10
11		Гайка М10	10

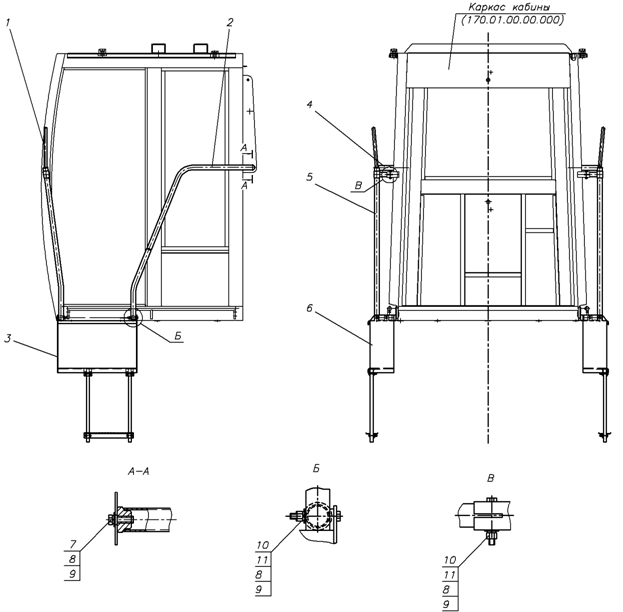

Рис.23 Установка лестниц 724.28.00.00.000
