Каталог деталей и сророчных единиц (стр. 33 )

Рис.48 Блок радиаторов 257.02.02.01.000

-159-

Рис.48 Блок радиаторов 257.02.02.01.000

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примеча-ние
1	2	3	4	5
1	150У.08.000-1	Радиатор масляный	3
2	7511.1317.100	Охладитель наддувочного воздуха	1
3		Болт М10х25	12
4		Гайка М10	12
5		Шайба 10.65Г	12
6		Шайба C.10.	12
7	257.02.02.01.001	Кронштейн	1
8	257.02.02.01.002	Кронштейн	1
9	238.1301.100Б	Радиатор водяной	1
10		Болт М8х20	6
11		Гайка М8	6
12		Шайба 8.65Г	6
13		8.х1,4	6
14	257.02.02.01.100	Диффузор	1
15	255.02.01.01.01.200	Кронштейн	2
16		Болт М12х30	4
17		Гайка М12	4
18		Шайба 12.65Г	4
19		12.х2	4
20	257.02.02.01.700	Патрубок	1

-160-

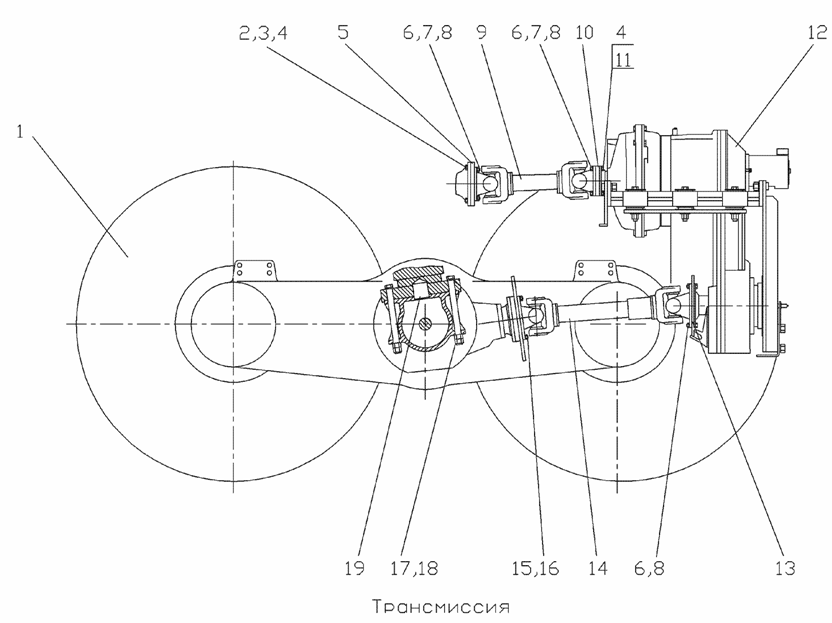

Рис. 49 Трансмиссия 257.03.00.00.000

Рис. 49 Трансмиссия 257.03.00.00.000

-161-

Рис. 49 Трансмиссия 257.03.00.00.000

1	2	3	4	5
1	257.03.06.00.000	Тележка задняя	1
2	225.17.00.00.008	Гайка	8
3	241.17.00.00.003	Шпилька	8
4		Шайба 10 65Г	8
5	217.03.00.00.005	Переходник	1
6	217.03.00.00.002	Гайка	16
7	217.03.00.00.003	Шпилька	8
8		Шайба 14 65Г 06	16
9		Вал карданный КИС	1
10	257.03.00.00.009	Переходник	1
11	257.03.00.00.005	Болт	8
12		Установка коробки переключения передач	1
13	257.03.00.00.008	Переходник	1
14	257.03.07.00.000	Вал карданный	1
15		Гайка М12-6Н	8
16		Шайба 12 65Г	8
17		Болт М20х1,5-6gх260.66	8
18		Гайка М20х1,5-6Н.8	16
19	723.03.00.00.002	Штифт	1

№ поз. на рис.

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

Кол-во на одну сб. ед.

Примечание

-162-
