Каталог деталей и сророчных единиц (стр. 7 )

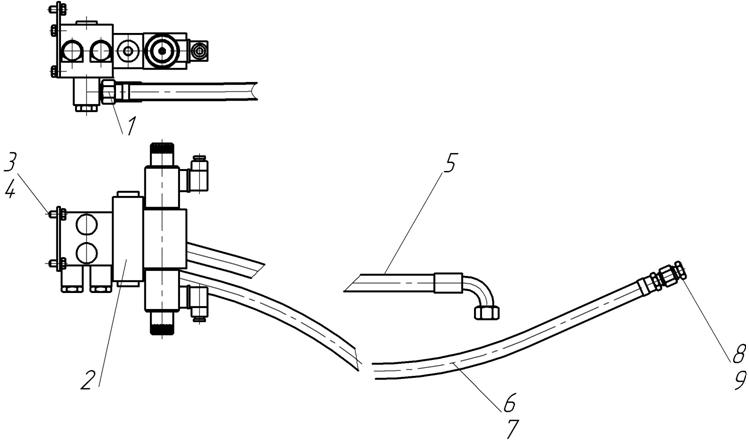

Рис.000-01 Гидросистема рыхлителя

-35-

Рис..000-01 Гидросистема рыхлителя

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примеча-ние
1	2	3	4	5
1	159.05.03.00.000	Переходник	1
2	159.05.02.00.000	Гидрораспределитель	1
3		Болт М8х16	2
4		Шайба 8 65Г	2
5		РВД12.28.1650.М22х1,5.0/90	1
6	159.05.00.00.004	Рукав 12х20-1,6	1
7		Хомут червячный «NORMA»16-27	2
8	257.05.01.05.003	Переходник	1
9		Прокладка G3/8М3	1

-36-

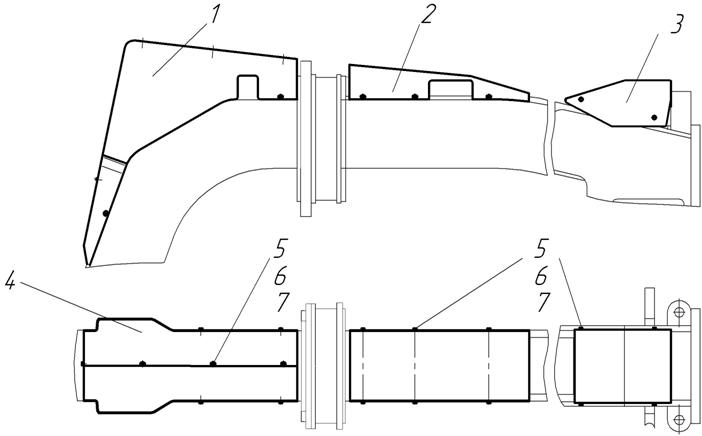

Рис.000 Установка кожухов

-37-

Рис.000 Установка кожухов

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примечание
1	257.27.01.00.000	Кожух	1
2	257.27.03.00.000	Кожух	1
3	257.27.04.00.000	Кожух
4	257.27.02.00.000	Кожух	1
5		Болт М8х20	21
6		Шайба 8 65Г	21
7		8х1,4	21

-38-

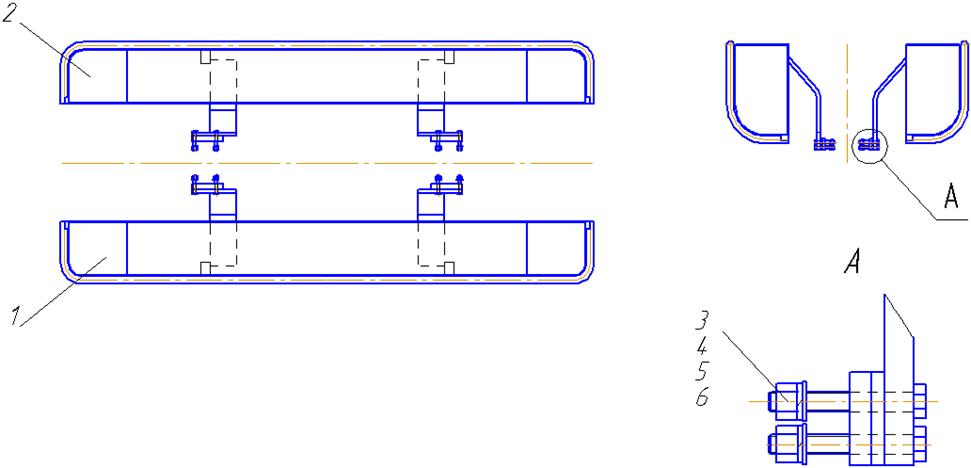

Рис.000 Установка крыла

-39-

Рис.000 Установка крыла

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примечание
1	257.40.01.00.000	Крыло	1
2	257.40.01.00.000-01	Крыло	1
3		Болт М16х100	16
4		Гайка М16	16
5		Шайба 16. 65Г	16
6		16	16

-40-

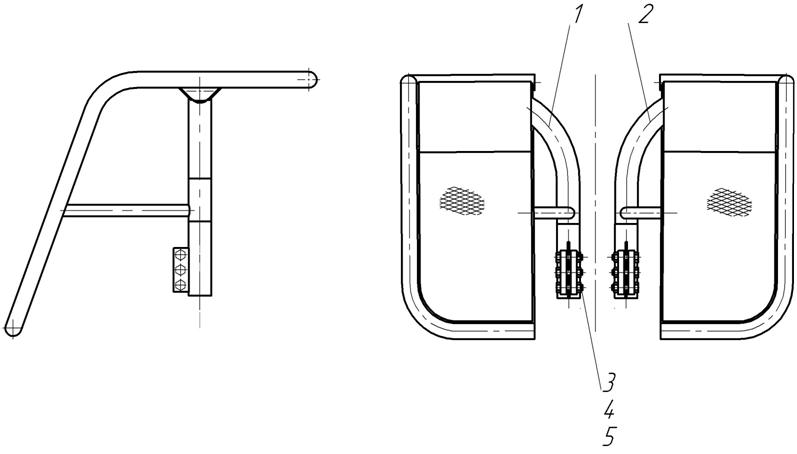

Рис.000-02 Установка крыла

-41-

Рис..000-02 Установка крыла

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примеча-ние
1	2	3	4	5
1	257.47.03.00.000-01	Крыло	1
2	257.47.03.00.000	Крыло	1
3		Болт М16х60	6
4		Гайка М16	6
5		Шайба 16. 65Г.	6

-42-
