Каталог деталей и сророчных единиц (стр. 27 )

1	2	3	4	5
36		Хомут червячный "NORMA" 16-27	2
37		РВД 8.35.1150.М16х1,5.0/90	1
38	237.11.00.00.007	Трубка Трубка 305 ТВ-40, 16 L=110	2
39	257.11.00.00.007	Хомут	2
40		РВД 8.35.3250.М16х1,5.0/45	2

- 128 –

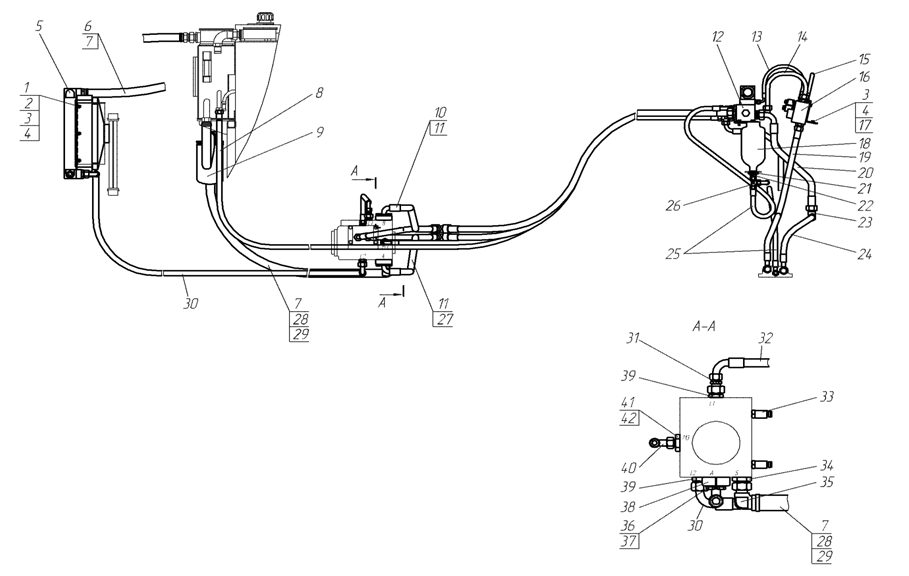

Рис. 37.1 Гидросистема переднего моста 257.12.00.00.000

- 129 -

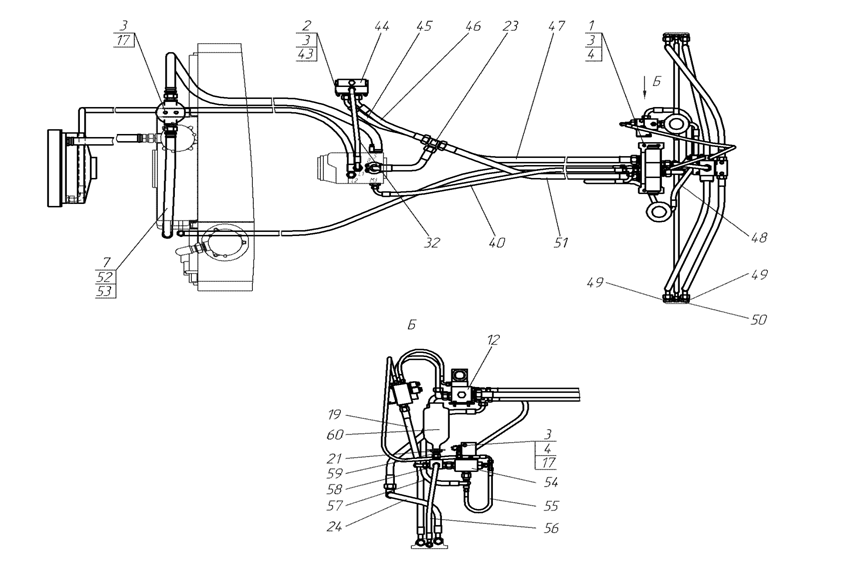

Рис. 37.2 Гидросистема переднего моста 257.12.00.00.000

- 130 -

Рис. 37.3 Схема гидравлическая соединений 257.12.00.00.000 Г4

- 132 -

Рис. 37 Гидросистема переднего моста 257.12.00.00.000

№ поз. на рис.	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сб. ед.	Примечание
1	2	3	4	5
1		Болт М8х25	10
2		Гайка М8-6Н.5	10
3		Шайба 8 65Г	20
4		8х1,4	20
5	257.12.02.00.000	Теплообменник	1
6	257.12.00.00.005	Рукав Рукав 32х43-1,6 L=2000	1
7		Хомут червячный "NORMA" 32-50	6
8		РВД 16.25.8000.М26х1,5	1
9	257.12.05.00.000	Фильтр всасывающий	1
10		РВД S DIN 4SH-DIN 4SP/ 4SH-20-DKO-S(Г)30х2/20/0-SFS/47,6/90	1
11		Кольцо резиновое 32,92х3,53	2
12	257.12.04.00.000	Клапан свободного вращения в сборе	1
13		РВД 8.35.400.М16х1,5.0/90	1
14	257.12.09.00.000	Труба	1
15		РВД 8.35.1150.М16х1,5.0/90	1
16	257.12.03.00.000	Делитель потока	1
17		Болт М8х20	6
18		Аккумулятор 1,3 л-8 бар	1
19		РВД S DIN 4SH0-DIN 4SP/ 4SH-20-DKO-S(Г)30х2/20/0-DKO-S(Г)30х2//90	2
20		РВД S DIN 4SH-DIN 4SP/ 4SH-20-DKO-S(Г)30х2/20/0-DKO-S(Г)30х2//90	1
21		Гайка М33х1,5-6Н	2
22		Адаптер TN 92GG-15LМ 22х1,5	1
23		Адаптер TN 100-20S	3
24		РВД S DIN 4SH0-DIN 4SP/ 4SH-20-DKO-S(Г)30х2/20/0-DKO-S(Г)30х2//90	2
25		РВД 12.28.1250.М22х1,5.0/90	2
26		Адаптер TN 121-15L	1
27		РВД S DIN 4SH-DIN 4SP/ 4SH-20-DKO-S(Г)30х2/20/0-SFS/47,6/90	1
28	257.12.00.00.004	Рукав Рукав 32х43-1,6 L=1500	1
29	257.12.00.00.010-01	Спираль	1
30		РВД 20.22.4500.М30х2.90/90	1
