Каталог деталей и сророчных единиц (стр. 30 )

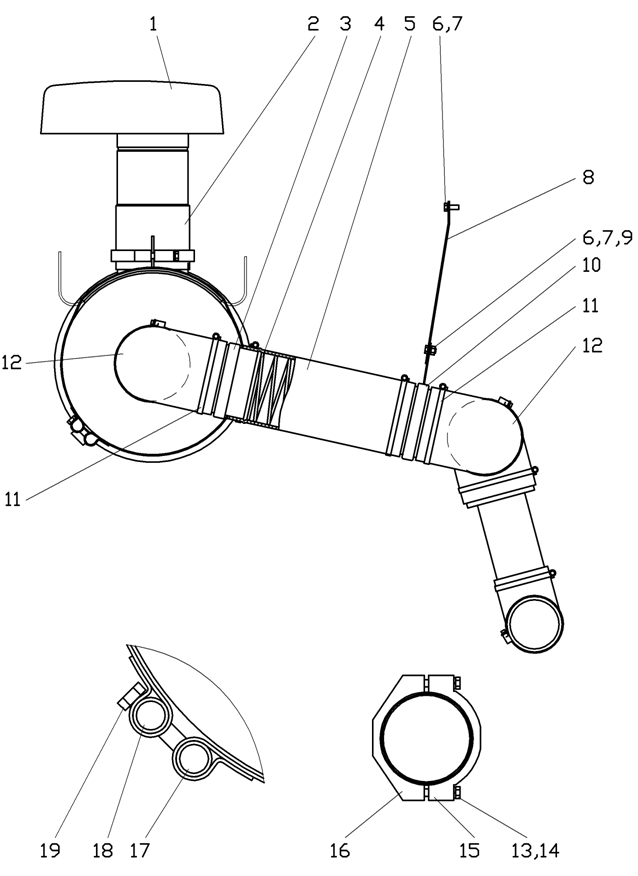

Рис.43.1 Установка воздухоочисти

- 146 -

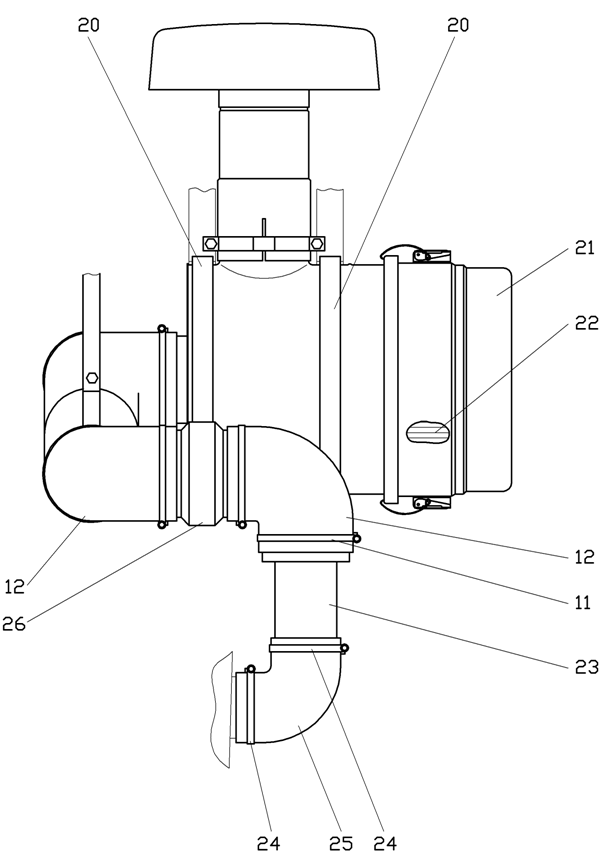

Рис.43.2 Установка воздухоочисти

- 147 -

Рис.43 Установка воздухоочисти

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примечание
1	4	Колпак трубы воздухозаборника воздушного фильтра в сборе	1	Покупн.
2	257.02.04.00.008	Переходник	1
3	257.02.04.00.001	Патрубок	1
4	257.02.04.00.004	Пружина	1
5	257.02.04.00.003	Патрубок	1
6		Болт M8-6gx20.58.016	2
7		Шайба 8 65Г 06	2
8	257.02.04.00.012	Подвеска	1
9		Гайка M8-6Н.5.016	1
10	257.02.04.02.000	Патрубок	1
11		Хомут червячный «NORMA» 120-140	8
12	5	Шланг угловой	3	Покупн.
13		Болт M10-6gx65.58.016	2
14		Шайба 10 65Г 06	2
15	257.02.04.00.007	Хомут	1
16	257.02.04.00.006	Хомут	1
17	257.02.04.00.010	Бонка	2
18	257.02.04.00.009	Бонка	2
19		Болт M10-6gx50.58.016	2
20	257.02.04.00.005	Стяжка	2
21	740.	Фильтр воздушный	1	Покупн.
22	740.1109560	Элемент фильтрующий	1	Покупн.
23	257.02.04.01.000	Патрубок	1
24		Хомут червячный «NORMA» 90-110	2
25	А	Патрубок	1	Покупн.
26	257.02.04.00.002	Патрубок	1

- 148 –

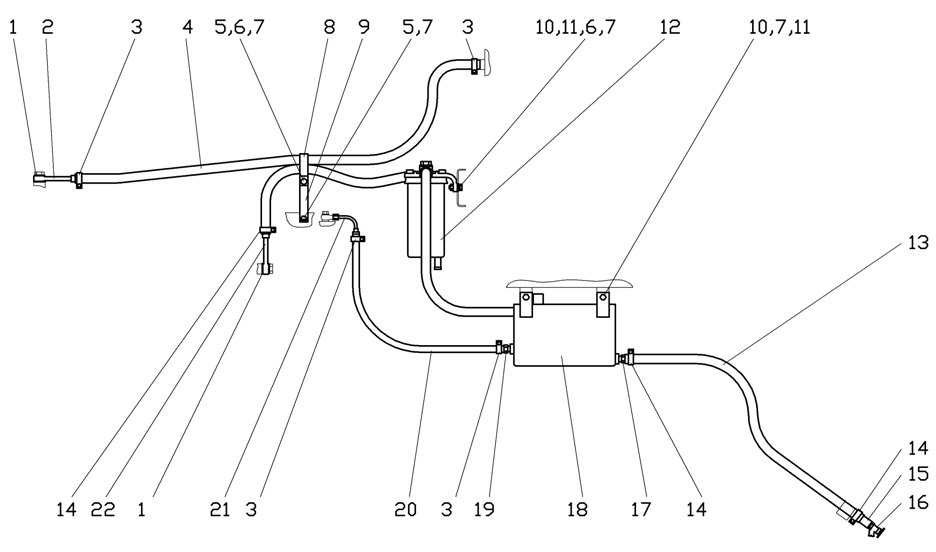

Рис.44.1 Система питания 257.02.05.00.000

-149-

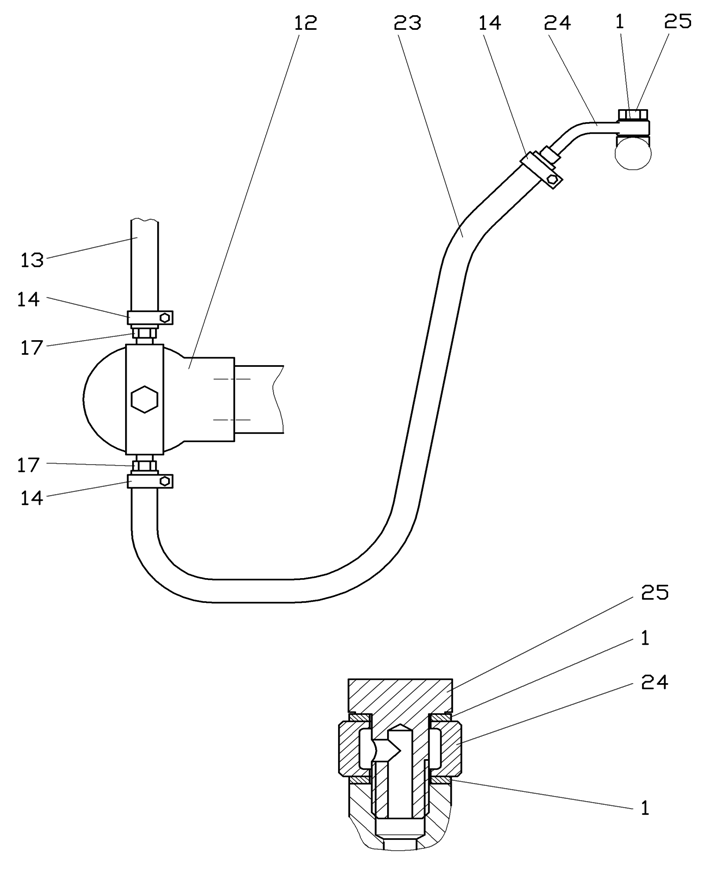

Рис.44.2 Система питания 257.02.05.00.000

- 150 -

Рис.44 Система питания 257.02.05.00.000

№ позиции на рисунке	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	Кол-во на одну сбороч-ную ед.	Примечание
1	200.02.00.00.007	Кольцо	6
2	257.02.05.01.000	Трубка топливная	1
3		Хомут червячный «NORMA» 12-22	4
4	257.02.05.00.005	Рукав 10х17,5-1,6 L=1600 мм	1
5		Болт М8-6gх16.58.016	2
6		Гайка M8-6Н.5.016	3
7		Шайба 8 65Г 06	7
8	237.02.02.00.006	Скоба	1
9	250.02.08.00.007	Кронштейн	1
10		Болт М8-6gх30.58.016	5
11		8х1,4.02.Ст3кп.06	5
12	204А	Фильтр грубой очистки топлива	1	Покупн.
13	257.02.05.00.003	Рукав 12х20-1,6 L=1200 мм	1
14		Хомут червячный «NORMA» 16-27	6
15	250.02.08.00.008	Переходник	1
16		Кран сливной в сборе	1	Покупн.
17	250.02.08.00.001	Ниппель	3
18	250.02.08.06.000	Бачок сливной	1
19	250.02.08.00.002	Ниппель	1
20	257.02.05.00.001	Рукав 6х14-1,6 L=1000 мм	1
21	250.02.08.04.000	Трубка топливная	1
22	237.02.02.02.000	Трубка топливная	1
23	257.02.05.00.004	Рукав 12х20-1,6 L=600 мм	1
24	250.02.08.02.000	Трубка топливная	1
25	0.811.1046	Болт специальный	1

- 151 –
